Presentation Transcript


8 1

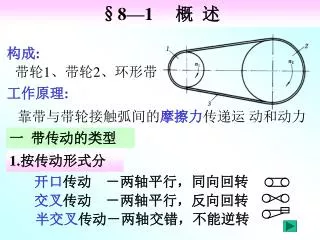

§8—1 概 述

构成:

带轮1、带轮2、环形带

1.按传动形式分

工作原理:

靠带与带轮接触弧间的摩擦力传递运 动和动力

一 带传动的类型

开口传动 -两轴平行,同向回转

交叉传动 -两轴平行,反向回转

半交叉传动-两轴交错,不能逆转


8 1

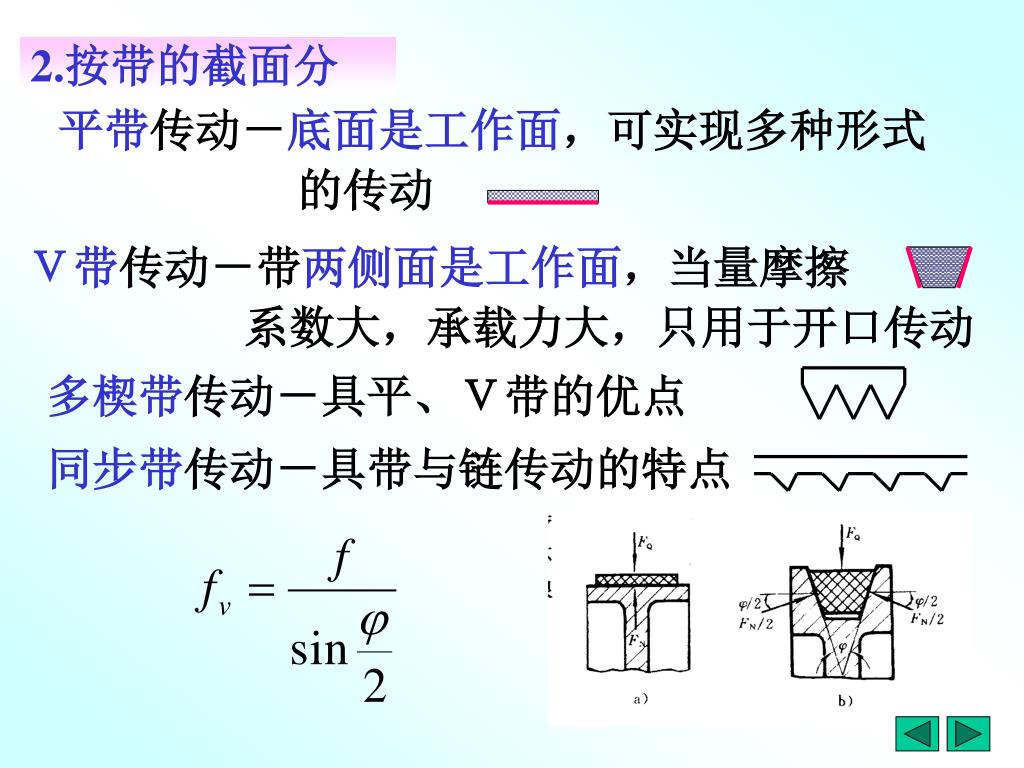

2.按带的截面分

平带传动-底面是工作面,可实现多种形式

的传动

V带传动-带两侧面是工作面,当量摩擦

系数大,承载力大,只用于开口传动

多楔带传动-具平、V带的优点

同步带传动-具带与链传动的特点


8 1

二 V带的类型与结构

1.V带的结构组成:

2.V带型号:

(1) 分类 普通V带:Y、Z、A、B、C、D、E

窄V带 : SPZ、SPA、SPB、SPC

(2) 当带弯曲时→中性层带长不变→节面

带楔角φ变化(减小)

→带轮轮槽角φ 0<40°

(1)基准直径d d→

3.基准尺寸:

与V带节面对应的直径

(2) 基准长度Ld→V带在规定的张紧力下,位于

带轮基准直径上的周线长度


8 1

三 V带轮设计

1. 结构组成:

轮缘-安装带

轮辐-联接轮缘与轮毂

轮毂-与轴联接

2. V带轮设计要求:

(1)质量小、工艺性好、质量分布均匀、内应力

小、高速应经动平衡

(2)工作面应精细加工

灰铸铁HT150、HT200-常用

铸钢、焊接(钢板)-高速

铸铝、塑料-小功率

3. V带轮材料


8 1

-按带轮直径确定

4. 基本结构型式

实心式、腹板式、孔板式、椭圆轮辐式

5. 结构尺寸(表8—10)

(1)带轮直径:

基准直径dd

顶圆直径De

(2)标准直径系列

(表8—7)

(3)轮槽角 φ 0

<40°,d↓ → φ 0↓
