Presentation Transcript

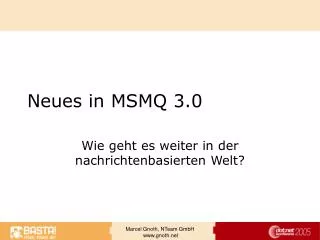

Neues in msmq 3 0 l.jpg

Neues in MSMQ 3.0

Wie geht es weiter in der nachrichtenbasierten Welt?


Zur person l.jpg

Zur Person

  • Dipl. Inf. Marcel Gnoth, MCSD

    • www.gnoth.net

  • NTeam GmbH, Berlin

    • www.nteam.de

    • Leiter Softwareentwicklung

    • MS Gold Partner Busines Intelligence, Information Worker, Advanced Infrastructur

  • Autor dotnetpro und dotnet-magazin

  • Trainer (u.a. SPC Berlin, www.spc.de )

  • Themen

    • VB6, COM

    • Datenbanken, Yukon

    • Verteilte Informationssysteme mit .Net

    • Office System 2003 Integration

    • Reisen in ferne Länder: www.gnoth.net/reise.htm


Agenda l.jpg

Agenda

  • Einleitung MSMQ

  • Neues in Version 3

  • Trigger

  • HTTP

  • Multiple Destination Delivery

  • MSMQ und Indigo – wie geht es weiter …?

    • Indigo …?

    • SQL-Service Broker …?

  • Fazit


Einleitung l.jpg

Einleitung


Message queueing l.jpg

Message Queueing

  • Briefe zwischen Computern versenden


Einf hrung konzepte l.jpg

Einführung Konzepte

  • Asynchrone Abarbeitung von Aufgaben

    • Empfänger oder Sender kann Offline sein

    • Nachrichten werden zwischengepuffert

  • Aktiver Austausch von Informationen

    • zwischen Programmen / Computern

    • Pushen der Infos

  • Workflows

  • Offline


Einleitung basics l.jpg

Einleitung / Basics

  • Bestandteil des Win2k / WinXP Setup

    • Nicht Standardinstallation

  • Active Directory

    • Ohne AD-> Workgroup Modus, nur Private Queues

  • Computerverwaltung

    • SnapIn

  • VS.net Integration

    • Server Explorer


Ffnen einer queue l.jpg

Öffnen einer Queue

  • MessageQueue.Create (Path As String)

  • New MessageQueue (Path As String)

  • MessageQueue.Exists (Path As String)

Imports System.Messaging

Private WithEvents m_JobQueue As MessageQueue

Sub Test()

m_JobQueue = New MessageQueue _

("Gengar\Private$\Jobs")

End Sub

Dim mqs As MessageQueue() = _ MessageQueue.GetPrivateQueuesByMachine("Gengar")


Ffnen mit formatname l.jpg

Öffnen mit FormatName

  • Offline Mode, ohne MQIS

  • Schnellste und flexibelste Methode

FormatName:Public=5A5F7535-AE9A-41d4-935C-845C2AFF7112

FormatName:DIRECT=SPX:NetworkNumber;HostNumber\QueueName

FormatName:DIRECT=TCP:IPAddress\QueueName

FormatName:DIRECT=HTTP://MSMQComputer/msmq/MyPublicQueue

FormatName:DIRECT=HTTPS://MSMQComputer/msmq/MyPublicQueue

FormatName:DIRECT=OS:MachineName\QueueName

FormatName:DIRECT=OS:MachineName\Private$\QueueName

Dim myQueue As New MessageQueue _

("FormatName:DIRECT=OS:Gengar\private$\Jobs")


Senden einer nachricht l.jpg

Senden einer Nachricht

  • Queue öffnen

  • Send Methode mit einem Objekt aufrufen

    • Objekt wird serialisiert <Serializable()> Public Class Job

    • XML ist Standardformat

    • z.B. DataSets verschicken

    • Eigenes Message – Objekt verwenden

      • Konfiguration vieler Parameter

msgQ.Send(myObject, "Message Label")


Nachricht empfangen l.jpg

Nachricht empfangen

  • Receive

  • BeginReceive

    • Asynchrones Empfangen

Dim msg As Message = mqResults.Receive()

mqResults.BeginReceive()

Private Sub mqResults_ReceiveCompleted(..., _ ByVal e As ...ReceiveCompletedEventArgs) _Handles mqResults.ReceiveCompleted

Dim myMsg As System.Messaging.Message

myMsg = e.Message

End Sub


Eigenschaften l.jpg

Eigenschaften

  • Offline fähig

  • Journal

  • Timeouts

  • Acknowledgements

  • Transaktionen

    • Interne und DTC


Menu neues in msmq 3 0 l.jpg

MENU Neues in MSMQ 3.0

Messaging entwickelt sich weiter


Neue feature in msmq 3 0 l.jpg

Neue Feature in MSMQ 3.0

  • Nachrichtentransport über HTTP

    • Ich sage nur Port 80 …

    • SOAP Extensions for Reliable Messaging

    • Load Balancing, Webfarms

  • Trigger

    • Jetzt Bestandteil von MSMQ 3.0

  • Nachrichten an mehrere Empfänger senden

    • Publisher / Subscriber

    • Real-Time Messaging Multicast , Distribution Lists

  • Message lookup

    • Suchen nach Nachrichten ohne Cursur mit einer 64-bit lookup ID , schnellster Zugriff

  • Liste:

    http://www.microsoft.com/windows2000/technologies/communications/msmq/30features.asp


Verbesserte features in msmq 3 0 l.jpg

Verbesserte Features in MSMQ 3.0

  • AD Integration

    • Konfiguration im AD

    • Clients verwenden LDAP

  • MMC Support

  • Workgroup Mode Support

  • Cluster Support

  • CE Support

  • MSMQ Nachrichtenspeicher jetzt (theoretisch) 1TB

  • Schnellerer Neustart, auch wenn große persistente Nachrichten vorliegen


Programmierschnittstelle f r die verwaltung l.jpg

Programmierschnittstelle für die Verwaltung

  • Statistiken über Messages

  • Überwachen des MSMQ hop-to-hop transactional messaging Protokols

  • Überwachen und steuern des MSMQ Dienstes

  • Pause und Start für Queues

  • Nachverfolgung von MSMQ Nachrchtenvon der Quelle bis zum Ziel

  • Viele Funktionen nur als COM- oder C-Schnittstelle

    • Nicht alles über .Net Framework verfügbar 


Http transport ber das internet l.jpg

HTTP Transport über das Internet

Wer braucht schon Webservices 


Einleitung msmq http l.jpg

Einleitung MSMQ + HTTP

  • Transport über http, https + SOAP

  • http Unterstützung muß beim Setup ausgewählt werden, IIS auf dem Empfänger!

  • Neues virtuelles Verzeichnis wird angelegt

    http://localhost/msmq/

  • Nur senden, kein Lesen von remote queues

    • Gleiche Limitation haben Webservices

  • SOAP Header kann ausgelesen werden

Dim s As String = String.Format _ ("FormatName:Direct=http://{0}/msmq/Private$/{1}", strCom, strQue)

Dim mq As MessageQueue = New MessageQueue(s)

mq.Send(txtBody.Text, txtLabel.Text)

“FormatName:Direct=http://CHIHIRO/msmq/Private$/httptest”


Hardened msmq mode l.jpg

Hardened MSMQ mode

  • MSMQ “lauscht” nicht direkt an irgendwelchen Ports

  • Akzeptiert nur Nachrichten über IIS

  • Alle augehenden Queues, die nicht über HTTP gehen sind gesperrt

    • Nachrichten können plaziert werden, werden aber nicht gesendet, bis der hardened Mode aufgehoben ist


Slide20 l.jpg

Demo

Senden über HTTP


Trigger l.jpg

Trigger

Aktionen beim Eintreffen von Nachrichten auslösen


Was sind trigger l.jpg

Was sind Trigger?

  • Windows Dienst (mqtgsvc.exe)

  • Verwendet Regeln

  • Aktion

    • COM Komponente

    • (.net) Exe

  • Parameterübergabe


Trigger objekte l.jpg

Trigger Objekte

  • Trigger

    • kann mehrere Rules enthalten

  • Condition

    • Eigenschaften der Nachricht werden beim Eintreffen geprüft

    • Mehrere Kombinationen möglich

  • Action

    • Eine Exe oder eine COM-Komponente

    • Parameterübergabe kann definiert werden

  • Rule

    • Paar von Condition und Action


Trigger neu anlegen l.jpg

Trigger neu anlegen

  • Über Computerverwaltung

  • Triggers Admin Utility for MSMQ


Slide25 l.jpg

Demo

Trigger


Multiple destinations l.jpg

Multiple Destinations

Senden einer Nachricht an mehrere Empfänger


Multiple destinations27 l.jpg

Multiple Destinations

  • Wege

    • Distribution Lists

    • Multiple-Element Format Names

    • Multicast Addresses

  • Jede Nachrichtenkopie hat die gleiche ID

  • Kein Tracing

  • Keine AcknowledgeMessages

  • Kein .Net API, COM oder C

  • Es kann eine Liste von ResponseQueues mitgegeben werden

    • MSMQMessage.ResponseDestination , MSMQDestination


Senden ber distribution lists l.jpg

Senden über Distribution Lists

  • Listen im Active Directory

  • Public Queues, Queue Aliases, andere Distribution Lists

Private Sub SendingToDL(ByVal strADsPathDL As String)' Declare Message Queuing objects.Dim dest As New MSMQDestination Dim msg As New MSMQMessage' Obtain an MSMQDestination object.dest.ADsPath = strADsPathDLOn Error GoTo ErrorHandler msg.Label = "Test Message“ msg.Send(DestinationQueue:=dest) dest.close() Exit SubErrorHandler: MsgBox(Err.Description End Sub


Senden ber multiple element format names l.jpg

Senden über Multiple Element Format Names

  • Private Listen mit Warteschlangen

  • Kombination aus beliebigen Direct-Formatnames

    • Mehrere FormatNames werden duch Kommata getrennt verknüpft

' Create multiple-element format name.strFormatName1 = "DIRECT=OS:" & "Chihiro" & "\private$\" & "Gengar“strFormatName2 = "Direct=http://Chihiro/msmq/Private$/Enton“strFormatName3 = "Direct=http://192.168.0.5/msmq/Private$/Bisasam“strFormatName4 = "DIRECT=TCP:" & "192.168.0.5" & "\private$\" & "Onix“strMultipleElement = strFormatName1 & "," & strFormatName2 & "," & _ strFormatName3 & "," & strFormatName4'Set format name of MSMQDestination object.dest.FormatName = strMultipleElement' Set the message label.msg.Label = "Test Message MultElFormNam - " + Now.ToShortTimeString' Send the message and close the MSMQDestination object.msg.Send(DestinationQueue:=dest)dest.Close()


Senden ber multicast adressen l.jpg

Senden über Multicast Adressen

  • Eine Multicastausgangsqueue

  • Multicast Session über TCP Transport

  • MSMQQueueInfo.MulticastAddress

    • class D range (224.0.0.0 to 239.255.255.255 )

    • Zum Erzeugen einer Multicastadresse für eine Queue

    • MSMQQueueInfo.Update aufrufenum Änderung zu speichern

  • Keine transaktionalenNachrichten

  • Pragmatic General Multicast(PGM) Protokol


Mulitcast code beispiel l.jpg

Mulitcast – Code Beispiel

Const MULTI_CAST_ADR As String = "234.1.1.1:4455“Const qiDest1 As String = "Chihiro\private$\Gengar“Const qiDest2 As String = "Chihiro\private$\Enton“

qi = New MSMQ.MSMQQueueInfoqi.PathName = qiDest1qi.Refresh()qi.MulticastAddress = MULTI_CAST_ADRqi.Update()

qi = New MSMQ.MSMQQueueInfoqi.PathName = qiDest2qi.Refresh()qi.MulticastAddress = MULTI_CAST_ADRqi.Update()

Dim dest As New MSMQ.MSMQDestinationDim msg As New MSMQ.MSMQMessage

dest.FormatName = "MULTICAST=" + MULTI_CAST_ADRmsg.Label = "Test Message Multicast Adr - " + Now.ToShortTimeStringmsg.Send(DestinationQueue:=dest)dest.Close()


Slide32 l.jpg

Demo

Multiple Destinations


Best practices l.jpg

Best Practices

  • Lesen von remote Queues vermeiden

    • MSMQ ist für remote Senden und lokales Lesen designed

  • Zugriffe aufs AD vermeiden

  • Lieber Private als Public Queues

  • Verwenden Sie Time Outs

  • Berücksichtigen Sie die Grenzen der asynchronous notification

  • Setzen Sie Transaktionen mit Bedacht ein

  • Verwenden Sie ACKs oder NAKs


Indigo in der zukunft l.jpg

Indigo in der Zukunft

  • Nächste Windowsversion Longhorn ca. 2007

    • WinFS

    • Avalon (GUI)

    • Indigo (Kommunikation)

  • Indigo soll die verschiedenen Kommunikationstechnologien zusammenführen, nicht abschaffen

    • DCOM, MSMQ, WS, Remoting, Enterprise Services (COM+)

  • Dienstorientierte Architektur (SOA) steht im Vordergrund


Slide35 l.jpg

Queuing

Eventing

Routing

Presentation

Data

Communication

Avalon

WinFS

Indigo

ASP.NET

Windows Forms

Windows Forms

ADO.NET

Collaboration

Document

UI

Media

Object

T/SQL

XML

Service

Models

Schemas

Connectivity

Messaging

Services

Services

Controls Interop

Engine

Desktop Window

Manager

Adaptive UI

Engine

Desktop

Services

People and

Groups

ObjectSpaces

People

Group

Channels (Datagram, Reliable, Peer, …)

Policy

Engine

Synchronization(WinFS, Win32..)

Calendar

Media

Page/SiteComposition

Presentation Object Manager

Desktop Composition Engine

Application

Services

DataSet

Collaboration

History

Document

Channel

Security

Data Model

Media Services

Transport Channels

(IPC, HTTP, TCP…)

InfoAgent

(PreferenceRules..)

Message

Encoder

SQL XML

Real-Time

Activities

Items

Animation andComposition

MediaProcessing

Capture and

Sourcing

Designer

Services

Personalization and

Profiling Services

System Services

Relationships

FileSystem Services

(MetaDataHandlers..)

Communications Manager (Port)

Transaction

Framework

Providers

Signaling

Hardware

Rendering

Software Rendering

and Sinks

Controls

Membership and

Security Services

Extensions

Federation

CLR

Base Operating System Services

Base Class Libraries

Network Class Library

Memory Manager

Code Execution

Loader

Security

Serialization

Application Deployment

Engine

(Click-Once)

Network Services

Demand Activation and Protocol Health

Hosting Layer

PNRP

Native

WiFi

SIP

Transactions

Storage

TCP

Listener

UDP

Listener

IPC

Listener

Identity &

Security

System

Management

GDI/GDI+

Window

Manager

Global

Audio

Engine

DirectXGraphics

Backup /

Restore

File Replication

Service

Virtual Disk

Service

Lightweight

Transactions

TransactionCoordinator

Internet Connection Firewall

Graphics drivers

Protocols

DDI

Input

Manager

Audio

Drivers

DirectX

Graphics

Mini port

Redirectors

Distributed

File System

Filter

Manager

Cache

Manager

KernelTransactionManager

LoggingService

Filter

Engine

TPC, UDP

IPV4, IPV6

IPSEC

QOS

HTTP

Listener

Transacted

NTFS

Universal

Data

Format

FAT 16/32

Plug andPlay

MemoryManager

PowerManager

ConfigManager

Process

Manager

SecurityReference Monitor

LPCFacility

IO Manager

Device Drivers

Kernel Mode

802.3

802.11

..

Kernel

SCSI/FC

Hardware Abstraction Layer

Make the connection


Slide36 l.jpg

TransactedMethods

Instance Manager

Context Manager

ServiceMethods

TypeIntegration

DeclarativeBehaviors

ASP.NET

.container

.exe

NT Service

DllHost

Indigo Architecture

Messaging Services

Service Model

Queuing

Routing

Connector

Eventing

Channels (Datagram, Reliable, Peer, …)

Policy

Engine

Channel

Security

Transport Channels

(IPC, HTTP, TCP…)

Message

Encoder

System Services

Transaction

Communications Manager (Port)

Federation

Hosting Environments


Indigo connector l.jpg

Indigo Connector

  • Von außen sichtbar

    • Services

    • Messages

      • SOAP Nachrichten

  • Intern

    • Ports

      • URI Bezeichner

    • Channels

      • Transportiert zwischen Ports

      • TCP, HTTP, ICP, MSMQ


Msmq server wire interop l.jpg

Upgraded

Upgraded

MSMQ

MSMQ

Web Services

Existing

Upgraded

Expose as a Web Service

MSMQ Server Wire Interop

Client

Server

API

API

MSMQ

MSMQ

MSMQ / SRMP

Soap Reliable Messaging Protocol


Msmq binary migration details l.jpg

MSMQ Binary Migration Details

  • Requirements

    • Upgrade the platform

  • Avoid

    • Nothing: The full set of MSMQ features will interop

  • Will not be supported

    • Nothing: The full set of MSMQ features will interop


Faq what is the future of msmq and messaging technologies at microsoft l.jpg

FAQ: What is the future of MSMQ and messaging technologies at Microsoft?

  • A. The next version of MSMQ will be delivered as a component of the next version of Windows (code-named "Longhorn") and will interoperate with Indigo, the name for a collection of new programming frameworks. Indigo will be the framework of choice for building connected systems and will include powerful, reliable messaging capabilities.

  • Other messaging technologies include Message Queuing (code named "MSMQ-T"), a feature in Microsoft BizTalk® Server 2004. In addition, the next version of Microsoft SQL Server™ (code-named Yukon) includes a feature called Service Broker.


Faq what is indigo l.jpg

FAQ: What is Indigo?

  • A. Windows "Longhorn" will include a new communications infrastructure built around the Web services architecture, Indigo. Indigo provides a simple, powerful framework for transacted messaging with the best possible interoperability on the Windows server platform. The Indigo framework provides a rich, extensible feature set for reliable messaging, including tight and loose coupling models, durable or volatile storage, configurable delivery guarantees, and deployment flexibility.

  • For more information, see the Indigo page on the MSDN Windows "Longhorn" Developer Center Web site.


Faq what is biztalk server 2004 message queuing l.jpg

FAQ: What is BizTalk Server 2004 Message Queuing?

  • A. BizTalk Server 2004 includes Message Queuing, an adapter for MSMQ that enables high-performance interoperability between MSMQ applications and BizTalk Server. "Message Queuing" refers to this adapter, not a general-purpose reliable messaging technology.

  • Message Queuing is used to integrate an MSMQ application with BizTalk Server 2004. For example, if an integration application uses BizTalk Server to orchestrate incoming Web services requests with an existing MSMQ application, BizTalk Server is leveraged for format and transport modification.

  • For more information, see the BizTalk Server Web site.


Faq what is the sql server service broker l.jpg

FAQ: What is the SQL Server Service Broker?

  • A. SQL Server "Yukon" includes Service Broker, a feature for database developers that facilitates building queuing semantics into SQL Server "Yukon" applications. For example, Service Broker could be used for a system which coordinates data processing among multiple SQL Server "Yukon" servers such that entries in a master customer database result in queued record transfer to a branch office. Or Service Broker could be used for a database application that stores and forwards records to another "Yukon" server for processing.

  • For more information about the SQL Server "Yukon" release, see the SQL Server 2005 Web site. For information about specific features, including Service Broker, see An Overview of SQL Server "Yukon" for the Database Developer.


Links l.jpg

Links

  • Artikel auf www.gnoth.net

    http://www.gnoth.net/Job/Publikationen.htm

  • Send MSMQ Messages Securely Across the Internet with HTTP and SOAP

    http://msdn.microsoft.com/msdnmag/issues/03/12/MSMQandNET/default.aspx

  • Newsgroups auf nntp://msnews.microsoft.com


Alles wird gut l.jpg

Uff...

Alles wird gut 


  • Login
