TFT-LCD 概論 - -. TFT 薄膜晶體管 LCD 液晶顯示 PFD 平板顯示. 品種分類. 1 、 場致發射 平板顯示器( FED ) 2 、 等離子體 平板顯示器( PDP ) 3 、 有機薄膜電致發光器 ( OEL ) 4 、 薄膜晶體管液晶平板顯示器 ( TFT-LCD ) 場致發射平板顯示器. TFT-LCD. 為何 TFT-LCD 能夠脫穎而出 ?. 因為 …. 液晶先後避開了困難的發光問題,利用液晶作為光閥的優良特性把發 光顯示器件分解成兩部分,即 光源 和 對光源 的 控制 。

Download Presentation

TFT-LCD 概論 - -

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


Tft lcd

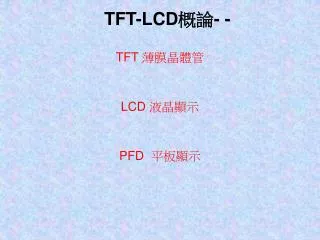

TFT-LCD概論- -

TFT 薄膜晶體管

LCD 液晶顯示

PFD 平板顯示


Tft lcd

品種分類

  • 1、場致發射平板顯示器(FED)

  • 2、等離子體平板顯示器(PDP)

  • 3、有機薄膜電致發光器(OEL)

  • 4、薄膜晶體管液晶平板顯示器(TFT-LCD) 場致發射平板顯示器


Tft lcd1

TFT-LCD

  • 為何TFT-LCD能夠脫穎而出?


Tft lcd

因為…

  • 液晶先後避開了困難的發光問題,利用液晶作為光閥的優良特性把發

  • 光顯示器件分解成兩部分,即光源和對光源的控制。

  • 作為光源,無論從發光效率、全彩色,還是壽命,都已取得了輝煌的成果,而且還在不斷深化之中。


Tft lcd

TFT工作原理

  • TFT是如何工作的 ?

  • TFT就是“Thin Film Transistor”的簡稱,一般代指薄膜液晶顯示器,而實際上指的是薄膜晶體管(矩陣)—— 可以“主動的”對屏幕上的各個獨立的象素進行控制,這也就是所謂的主動矩陣TFT(active matrix TFT)的來歷。那麼圖象究竟是怎麼產生的呢?基本原理很簡單:顯示屏由許多可以發出任意顏色的光線的象素組成,只要控制各個象素顯示相應的顏色就能達到目的了。


Tft lcd

LCD?

  • 就是利用了液晶的特性(當加熱時為液態,冷卻時就結晶為固態),一般液晶有三種形態:類似粘土的層列(Smectic)液晶類似細火柴棒的絲狀(Nematic)液晶類似膽固醇狀的(Cholestic)液晶液晶顯示器使用的是絲狀,當外界環境變化它的分子結構也會變化,從而具有不同的物理特性——就能夠達到讓光線通過或者阻擋光線的目的——也就是剛才比方的百葉窗。


Tft lcd

TFT的技術特點

  • TFT技術

  • 1.大面積

  • 2.高集成度

  • 3.功能強大

  • 4.低成本

  • 5.工藝靈活

  • 6.應用領域廣泛


Tft lcd2

TFT-LCD的主要特點

  • 1)使用特性好

  • 2)環保特性好

  • 3)適用範圍寬

  • 4)制造技術的自動化程度高

  • 國際技術水平和現狀


Tft lcd

總結

  • 目前TFT-LCD已達到的技術水平狀況 (10點)

  • 1)水平和垂直角都達到170度;

  • 2)顯示亮度達到500尼特,對比度500:1;

  • 3)壽命超過3萬小時;

  • 4)場序列全彩色(FSFC)技術開始應用於工業生產;

  • 5)大屏幕薄膜晶體管液晶顯示彩色電視(TFT-LC TV)已經開始進入大規模工業生產,TFT-LC TV的畫質已經達到甚至超過了CRT,如28英寸TFT LC TV的分辨率為1920×1200,水平垂直視角均為170度;38英寸的TFT LC TV已研制成功;40英寸的TFT-LCD也已研制成功;

  • 6)大面積低溫多晶硅TFT-LCD已經開發成功,並投入工業生產,非晶硅TFT的自掃瞄LCD已經商品化;

  • 7)反射式TFT-LCD彩色顯示器開始商品化。例如分辨率是400×234,畫面為16:9的5.8英寸反射式顯示器的反射率為30%,響應速度為30ms,消耗功率為0.15瓦。

  • 8)730×920mm基板大屏幕生產線已經研制成功,更大尺寸基板的大屏幕生產線正在建設之中。

  • 9)塑料基板TFT-LCD開始商品化。日本現有5個品種的塑料基板產品。

  • 10)背光源和逆變器,雖在積極開發反射式LCD,但用背光源的透射型TFT-LCD在相當長時間內還是主流產品。背光源是其重要配件。德國研制成用於液晶模塊的平板熒光燈背光源,亮度達到5000-7000cd/m2,壽命達到10萬小時。一些新型自熱式背光源可以在-40℃到85℃範圍內正常工作。OEL背光源和高亮度LED背光源已開發成功,並開始用於TFT-LCD、Linfinity Microelectrunies發明了冷陰極背光源長壽命逆變器,光源調制範圍達到500:1。
