Presentation Transcript


Ism tl strukt r k

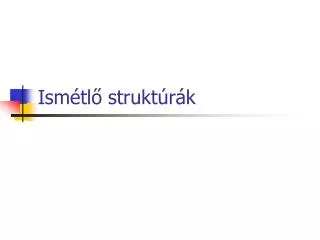

Ismétlő struktúrák


Ism tl strukt r k br zol sa

Ismétlő struktúrák ábrázolása

  • Ha egy adott folyamatot többször is meg kell ismételni, ismétlő struktúrákat vagy más néven ciklusokat használunk.

  • Bármely algoritmusnak véges számú lépés után véget kell érnie, ezért az ismétlő stuktúrának (ciklusnak) tartalmaznia kell egy úgynevezett kilépési feltételt.

  • Kétféle ciklust ismerünk:

    • Előltesztelő ciklus

    • Hátultesztelő ciklus


El ltesztel ciklus

Előltesztelő ciklus

IGEN

Feltétel

Műveletsor

NEM

  • Ameddig a feltétel teljesül ismételjük a műveletsort.

  • Ha a feltétel már a ciklusba lépés előtt nem teljesül, a műveletsort

  • egyszer sem végezzük el.


Feladat

Feladat:

  • Számítsuk ki valahány téglalap kerülrtét és területét.


Ism tl strukt r k

START

Eredmeny K, T

Adottak h, sz

K:= (h+sz)*2

T:= h*sz

STOP

Ismétlés: egy téglalap kerületének és területének kiszámítása!


Ism tl strukt r k

STOP

START

Kiszámolod a téglalap kerületét és területét?

válasz: igen vagy nem

Adott válasz

IGEN

válasz=‘igen’

Adottak h, sz

NEM

Műveletek

Eredmény K, T

Adott válasz

Kiszámolod a köv. téglalap kerületét és területét?

válasz: igen vagy nem


Fontos

Fontos!

  • A műveletsorban kötelező módon kell lennie egy olyan műveletnek, amely megváltoztatja a feltételben levő paraméterek értékét !


Ism tl strukt r k

STOP

START

Kiszámolod a téglalap kerületét és területét?

válasz: igen

Adott válasz

IGEN

válasz=‘igen’

Adottak h, sz

NEM

Műveletek

Eredmény K, T

Így a válasz mindig igen marad, sose fejezzük be a számolást.


Feladatok

Feladatok

  • Írjunk folyamatábrát valahány elsőfokú egyismeretlenes egyenlet megoldására.

  • Számoljuk ki valahány kör kerületét és területét. Használjunk folyamatábrát.

  • Számítsuk ki számok összegét. Az összegszámítás akkor álljon le, ha az összeghez hozzáadandó szám értéke 0.


H tultesztel ciklus

Hátultesztelő ciklus

Műveletsor

NEM

Feltétel

IGEN

  • A műveletsort addig ismételjük ameddig a feltétel igazzá nem válik

  • A műveletsort legalább egyszer elvégezzük


Feladat1

Feladat:

  • Számítsuk ki legalább egy vagy több téglalap kerülrtét és területét.


Ism tl strukt r k

STOP

START

Adottak h, sz

Műveletek

Eredmény K, T

Befejezted a kerület és terület számolást?

válasz: igen vagy nem

Adott válasz

NEM

válasz=‘nem’

IGEN


Fontos1

Fontos!

  • A műveletsorban kötelező módon kell lennie egy olyan műveletnek, amely megváltoztatja a feltételben levő paraméterek értékét !


Megjegyz s

Megjegyzés

  • A két bemutatott ismétlő struktúra közös jellemzője, hogy nem tudhatjuk pontosan hányszor fog ismétlődni az adott műveletsor

  • Ha tudjuk, hogy az adott műveletet hányszor kell elvégezni akkor egy módosított elöltesztelő ciklust használunk, ezt számlálós ciklusnak nevezzük


A sz ml l s ciklus

A számlálós ciklus

i=ké

i – ciklusszámláló

ké – ciklusszámláló kezdeti értéke

vé – ciklusszámláló végső értéke

r – a ciklusszámlálót módosító érték (lépés)

IGEN

i <=vé

Műveletek

NEM

i:= i+r


Feladat2

Feladat:

  • Számítsuk ki pontosan 10 téglalap kerülrtét és területét.


Ism tl strukt r k

STOP

START

i=1

IGEN

i <=10

Adottak h, sz

NEM

Műveletek

Eredmény K, T

i:= i+1


Feladatok1

Feladatok

  • Számítsuk ki az első 25 szám összegét.

  • Olvassunk be számokat, addig amíg a beolvasott szám különbözik 0-tól. Írjuk ki közülük hány volt páros és hány páratlan.
