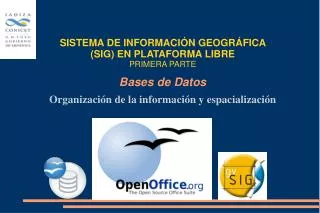

Organizaci n de la informaci n y espacializaci n

Organización de la información y espacialización

Bases de Datos

SISTEMA DE INFORMACIÓN GEOGRÁFICA (SIG) EN PLATAFORMA LIBRE

PRIMERA PARTE


Bases de datos

Sistema gestor de bases de datos (SGBD)

almacenan y posteriormente acceder a los datos de forma estructurada.

Basesdedatos (BD)

conjunto de datos pertenecientes a un mismo contexto y almacenados sistemáticamente para su posterior uso.

Modelo de administración de datos

“descripción" del modo de contener los datos, almacenar y recuperar información. Abstracciones, algoritmos y conceptos matemáticos.


Bases de datos

BD jerárquicas

http://www.dataprix.com/book

  • Datos con información raíz (sin padre), nodo padres, hijos, hojas (sin hijos)

  • Gran volumen de información y datos compartidos

  • Crea estructuras estables y de gran rendimiento

  • Incapacidad de representar eficientemente la redundancia


Bases de datos

Estructuras jerárquicas

nea.educastur.princast.es

biologianovenocah2012.blogspot.com


Bases de datos

BD de red

http://www.dataprix.com/book

  • Permite redundancia

  • Estructura compleja


Bases de datos

Etología

Medicina

http://www.scielo.cl

Bioquímica

http://sameens.dia.uned.es

http://www.bionova.org.es

Estructuras en red


Bases de datos

http://www.dataprix.com/book

BD relacionales

  • Paradigma por uso de relaciones

  • Irrelevante el lugar y la forma en que se almacenan los datos.

  • Flexibiliza la administración de información.

  • Lenguaje estándar SQL normalización dBASE.


Bases de datos

http://www.poderpersonalmexico.com

http://www.scielo.org.ve

Estructuras relacionales


Bases de datos

Unabase de datos relacional:camposque contienen los fragmentos individuales de datos.

Cada tabla de la BD es un grupo de campos. Al crear una tabla, también se determinan las características de cada campo de la misma.

La información se recupera y/o almacena mediante consultas.


Bases de datos

Creación BD

Bases de datos relacionales con plataformas libres

SGDBD: OpenOffice Base

http://www.openoffice.org/es

Creación de una nueva base de datos


Bases de datos

Creación BD

Áreas Naturales

Protegidas

de Mendoza


Bases de datos

Planificación

¿campos en Características del ANP?

Categoría

Ecorregión

¿ campos en Espacialización?

Coordenadas X e Y

Superficie

Perímetro

¿campos en Marco Legislativo?

Ley de creación

Actualizaciones de la ley

¿ campos en Personal?

Empleadosde DRNR

Personal científico

¿campos en Proyectos asociados?

Nombre del proyecto

Fecha inicio

Notas

¿Para qué serán los campos?

(definición de áreas)

Características categóricas del ANP

Espacialización

Marco legislativo

Personal

Proyectos asociados


Bases de datos

Planificación

  • ¿Cómo usaré la información de estos tres campos?

  • Objeto/elemento de trabajo: Campo con clave primaria.

  • Campos comunes a más de un área: deben estar vinculados (relacionados) Fechas, horario, campañas...

  • Integridad de las tablas: entre tipos de datos y propiedades del campo.

  • La categorizaciónde ANP incluye un numero finito de niveles (monumentos, parques, reservas): tabla con un campo en cajas de lista en los formularios.


Bases de datos

Empleados Áreas Naturales

Campo Nombre

Campo Nombre

1 a 1

Nombre ANP 1

Nombre empleado

Campo e-mail

Nombre ANP 2

cuenta correo

personal empleado

1 a varios

1 a varios

Campo informes

Campo Ley

Acta 1

Ordenanza

Provincial

Acta 2

Áreas Naturales de Mendoza

Teoría de conjuntos

Planificación de la BD


Bases de datos

Entorno de OOoBase


Bases de datos

Obtención de datos

Sistema Federal de Áreas Protegidas (SIFAP)

http://www2.medioambiente.gov.ar/bases/areas_protegidas

Secretaría de Ambiente y Desarrollo Sustentable

http://www.ambiente.mendoza.gov.ar/index.php/areas-protegidas

Patrimonio Natural

http://www.patrimonionatural.com


Bases de datos

Creación de tablas

Una tabla guarda información sobre un grupo de cosas con las mismas características o atributos (columnas), las filas son los objetos reales de la que se guarda información.

1) Importar un .dbf, teniendo en cuenta la características de campos:

a) Clave primaria: 1) siempre con valor en cada fila, 2) el valor no puede repetirse.

b) numericos enteros (integer) (ID, Co_)

c) textuales en texto (varchar)

2) Tipo de datos y descripción de los campos


Bases de datos

Creación de tablas

Ventana de edición de datos

Modifica la propiedad de los atributos


Bases de datos

Creación de tablas

Ventana de introducción de datos

Agrega registros

Alfanuméricos

(tratados como carácter)

Numéricos enteros y reales (permiten operaciones aritméticas)

Temporales

Especiales

Automáticos (secuenciales)


Bases de datos

Entorno de tablas de la BD APN

Modifica la propiedad de las tablas


Bases de datos

Generación de relaciones

www.ite.educacion.es

Evita errores tipográficos de información redundante.

Modificar datos en grupos,

Independencia para editar los registros

Evita los registros parcialmente completos.

Favorece el almacenamiento de información múltiple de un campo, sin duplicar ni delecionar caracteres.

Uno a uno

Uno a Muchos: campo en tabla 1 con

valor sin error a tabla 2: ID_característica

Muchos a muchos: tabla intermedia


Bases de datos

Generación de relaciones


Bases de datos

Generación de consultas

Una consulta crea una tabla nueva a partir de las tablas existentes dependiendo de la forma en que se ha creado la consulta.


Bases de datos

Generación de consultas

ANP Espacial

Truco:campos “actual” (“visible”) se aplican como filtros.


Bases de datos

Generación de consultas

ANP Legislación


Bases de datos

Generación de consultas

Entorno de consultas de la BD APN


Bases de datos

Generación de consultas

ANP administrativo


Bases de datos

Generación de formularios

Los formularios se usan para introducir datos en los campos de una o más tablas asociadas con el formulario (ver caso de las imágenes).

También se pueden usar para ver los campos de una o más tablas asociadas con el formulario.


Bases de datos

Generación de formularios

Nuevo formulario


Bases de datos

Generación de formularios

Campos de control del formulario

Control dependientea un campo de una tabla. Muestran, introducen y actualizan valores de los campos.

Control independiente sin origen. Muestran gráficos, imágenes

Control calculadoel origen de los datos es una expresión, no un campo. Expresión: combinación de operadores (+,-,* y /), o nombres de controles, o nombres de campos, o funciones que devuelven un solo valor y valores constantes.

Datos del formulario

Barra de Diseño del formulario


Bases de datos

Generación de formularios vista diseño

Edición en Navegador


Bases de datos

Generación de formularioscon asistente


Bases de datos

Generación de formularioscon asistente


Bases de datos

Generación de formularioscon imágenes


Bases de datos

Generación de formularios

Entorno de Formularios de la BD APN


Bases de datos

Generación de informes

Un informeorganiza la información de los campos de una consulta para presentar e imprimir.

Sólo se pueden crear utilizando el asistente.

IMAGENES

Truco: compactar BD > menú Herramientas> SQL, en esta ventana introduce el comando CHECKPOINT DEFRAG, >Ejecutar”>“Comando ejecutado satisfactoriamente”

http://extensions.openoffice.org/

OracleReport Builder

Base Switchboard


Bases de datos

Generación de informes


Bases de datos

Interacción

MySQL

dBASE

Tablas externas

DESTINO

Tablas internas

ORIGEN

Unión: se mantiene

1 a 1

Enlace: se borra

1 a muchos


Bases de datos

Requisitos específicos

Estos requisitos sólo son necesarios para ejecutar determinadas funcionalidades.

Drivers para tablas de Oracle

Para instalar los drivers de Oracle hay que seguir los siguientes pasos:

1. Acceder a Oracle Database 10g Release 2 (10.2.0.3.0) drivers.

2. Aceptar los términos de licencia.

3. En la página siguiente, descargar el archivo ojdbc14.jar (1,536,979 bytes) - classes for use with JDK 1.4 and 1.5.

Nota: Es necesario registrarse para hacer efectiva la descarga

4. Mover el archivo a la siguiente carpeta:

En Windows:

Mover el archivo a la carpeta bin\gvSIG\extensiones\com.iver.cit.gvsig\lib, que se encuentra en el directorio donde se ha instalado gvSIG.

MySQLConnector
