Schemi di raffreddamento delle macchine rotanti

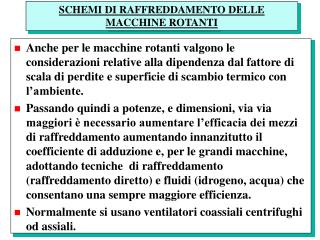

SCHEMI DI RAFFREDDAMENTO DELLE MACCHINE ROTANTI

  • Anche per le macchine rotanti valgono le considerazioni relative alla dipendenza dal fattore di scala di perdite e superficie di scambio termico con l’ambiente.

  • Passando quindi a potenze, e dimensioni, via via maggiori è necessario aumentare l’efficacia dei mezzi di raffreddamento aumentando innanzitutto il coefficiente di adduzione e, per le grandi macchine, adottando tecniche di raffreddamento (raffreddamento diretto) e fluidi (idrogeno, acqua) che consentano una sempre maggiore efficienza.

  • Normalmente si usano ventilatori coassiali centrifughi od assiali.


  • Fondamentalmente, per il raffreddamento con aria soffiata si hanno due possibili configurazioni:

    • Circuito aperto: l’aria fredda viene prelevata dall’ambiente e l’aria calda viene restituita all’ambiente. Sono necessari filtri e silenziatori per attenuare il rumore ed evitare accumulo di polvere nella macchina.

    • Circuito chiuso: l’aria o il fluido che circola nella macchina è sempre lo stesso, viene raffreddato con opportuni scambiatori di calore ad aria o ad acqua. Questa soluzione è l’unica possibile se il fluido di raffreddamento è diverso dall’aria, ad es. idrogeno.

  • Se la macchina presenta condizioni di massimo carico a basse velocità (uso siderurgico, motori di trazione) non può avere un ventilatore coassiale ma si deve utilizzare una ventilazione separata.


  • Il fluido di raffreddamento si suddivide in almeno tre vie in parallelo:

    • spinto dai ventilatori raffredda le testate e attraverso le camere di ventilazione dello statore esce (circuito aperto) o attraversa il refrigerante (circuito chiuso);

    • spinto dai ventilatori penetra nel traferro e attraverso i canali di ventilazione raffredda il tratto diritto dell’avvolgimento ed il pacco statore;

    • con meccanismi diversi, a seconda del tipo di macchina, viene aspirato dal rotore e raffredda l’avvolgimento di rotore e, se necessario, il pacco rotorico.


Ventilazione Assiale per macchine di piccola potenza in parallelo:

CIRCUITO APERTO

  • Il ventilatore è calettato sull’albero, si predispongono dei deviatori per inviare l’aria sulle testate degli avvolgimenti o della gabbia.

  • Per macchine di piccola potenza. L’aria si scalda man mano che attraversa la macchina ed il picco di riscaldamento dell’aria si ha in prossimità della uscita dal pacco.

  • Non va bene per macchine lunghe


Ventilazione sul mantello (piccola potenza) in parallelo:

  • Il ventilatore è assiale ma fuori dalle parti attive. La ventola invia l’aria sul mantello esterno che è provvisto di alettatura per aumentare la superficie di scambio termico

  • E’ una soluzione per piccoli motori (P<100 kW)

  • La carcassa è fusa solo per grandi serie di produzione (P<10kW e produzioni di 10000--20000 pezzi) perché lo stampo è costoso. Negli altri casi, le alette vengono saldate sulla carcassa.


ventola in parallelo:

alette di ventilazione

Raffreddamento di motori di piccola potenza


Media Potenza: Ventilazione radiale bilaterale simmetrica in parallelo:

  • Macchina ad asse orizzontale, raffreddata a ciclo aperto

  • Due ventilatori assiali spingono l’aria da entrambe le direzioni. Con ciò si evita il problema del raffreddamento asimmetrico

  • Una serie di tegoli inviano l’aria sulle testate e nelle scanalature del circuito magnetico


Macchina di potenza con raffreddamento ad aria in circuito aperto

alette di raffreddamento

ventola di raffreddamento


ventilatori assiali aperto

Generatore sincrono a 4 poli con ventilazione bilaterale ad aria

(2 ventilatori assiali e canali radiali nel nucleo magnetico)



Ventilazione di tipo misto ALTERNATORE AD ASSE VERTICALE

Il tipo misto va bene per rotori avvolti dove è prevista la presenza degli anelli e del reostato di avviamento

Gli anelli sono in bronzo fosforoso che resiste allo scintillio anelli/spazzole. In ogni caso si scaldano e questo sistema consente di raffreddarli

Sono anche realizzati in acciaio dolce che resiste meglio alla temperatura ma presentano una maggiore resistività


REFRIGERANTE ALTERNATORE AD ASSE VERTICALE

Raffreddamento a ciclo chiuso

Macchina ad asse orizzontale raffreddata a ciclo chiuso

Raffreddamento bilaterale simmetrico con scambiatore di calore esterno

Utile in ambiente inquinato Evito di portare sporcizia in macchina

I tegoli indirizzano l’aria sulle parti attive



Per potenze elevate si usa acqua per raffreddare il circuito primario. Non posso scaricare aria calda nell’ambiente di lavoro del motore

Es: compressore da 4000 kW con rendimento 0.9 produce 400 kW di perdite (stufa domestica 2 kW)


Vista in Interno primario. Non posso scaricare aria calda nell’ambiente di lavoro del motore


Vista in Esterno primario. Non posso scaricare aria calda nell’ambiente di lavoro del motore


Schema di raffreddamento in aria di un turboalternatore primario. Non posso scaricare aria calda nell’ambiente di lavoro del motore

l’aria di raffreddamento circola nelle camere di fondazione della macchina

apparecchiature di refrigerazione per l’aria


Schema di raffreddamento in circuito chiuso di un alternatore ad asse verticale

REFRIGERANTI primario. Non posso scaricare aria calda nell’ambiente di lavoro del motore

SCHEMA DI RAFFREDDAMENTO IN CIRCUITO CHIUSO DI UN ALTERNATORE AD ASSE VERTICALE


Raffreddamento delle macchine elettriche di grande potenza
RAFFREDDAMENTO DELLE MACCHINE ELETTRICHE DI GRANDE POTENZA primario. Non posso scaricare aria calda nell’ambiente di lavoro del motore

  • Per turboalternatori di potenza maggiore di 100 MVA si adotta l’idrogeno come fluido di raffreddamento sfruttandone contemporaneamente la minore viscosità, che dà luogo a meno elevate perdite per ventilazione e il maggiore calore specifico che porta ad una maggiore efficienza di raffreddamento.

  • Per potenze superiori a 300 MVA si adotta il raffreddamento diretto con acqua demineralizzata nei conduttori di statore e diretto con idrogeno nei conduttori di rotore. È stato anche utilizzato, se pur raramente, il raffreddamento diretto con acqua demineralizzata nei conduttori di rotore.


Consumo indicativo di h 2 per grandi turboalternatori una bombola contiene 6 normal m 3 di h 2
CONSUMO INDICATIVO DI H primario. Non posso scaricare aria calda nell’ambiente di lavoro del motore2 PER GRANDI TURBOALTERNATORI (UNA BOMBOLA CONTIENE 6 NORMAL m3 DI H2)


  • Il riempimento di idrogeno viene di regola fatto con un riempimento intermedio di CO2 per evitare la formazione di miscele esplosive,

  • Nel caso di raffreddamento diretto con acqua le zone (o le semizone) di statore sono raffreddate in parallelo.

  • In tal caso deve essere quindi previsto un impianto demineralizzatore per mantenere sempre ad un livello adeguato la resistività dell’acqua.

  • Tale impianto, costituito da un deionizzatore a letto misto, utilizza resine a scambio ionico che entrano in azione quando la conducibilità dell’acqua supera un limite prestabilito.


Esame comparativo riferito all aria delle caratteristiche dei principali fluidi di raffreddamento
ESAME COMPARATIVO, RIFERITO ALL’ARIA DELLE CARATTERISTICHE DEI PRINCIPALI FLUIDI DI RAFFREDDAMENTO


scambiatori di calore per il raffreddamento dell’idrogeno DEI PRINCIPALI FLUIDI DI RAFFREDDAMENTO

acqua demineralizzata

idrogeno

ventilatore centrifugo

canali di raffreddamento nel nucleo statorico

Schema di ventilazione di un turboalternatore raffreddato ad idrogeno ed acqua demineralizzata nell’avvolgimento di statore


Alternatore raffreddato ad idrogeno e con circolazione di acqua demineralizzata nell’avvolgimento di statore


Conduttori attivi di statore raffreddati ad acqua acqua demineralizzata nell’avvolgimento di statore

bietta

isolamento

fori di adduzione dell’acqua di raffreddamento


acqua demineralizzata di raffreddamento acqua demineralizzata nell’avvolgimento di statore

blocco sostegno camera acqua

piattine di rame pieno

piattine cave in acciaio inox per la circolazione dell’acqua

blocchi di rame per il collegamento delle barre dell’avvolgimento

camera acqua in acciaio inox

Innesti per raffreddato ad acqua


INNESTI acqua demineralizzata nell’avvolgimento di statore


avvolgimento acqua demineralizzata nell’avvolgimento di statore

deionizzatore

filtro

refrigerante

serbatoio polmone

pompe di circolazione

Schema semplificato per la demineralizzazione dell’acqua di raffreddamento dello statore


Potenza scambiata tra macchina e fluido di raff. acqua demineralizzata nell’avvolgimento di statore

contenuto termico specifico Asp = d ·cp

Portata volumetrica specifica

V = portata volumetrica del fluido di raffreddamento [m3/s]

qe = temperatura in entrata [°C]

qu = temperatura in uscita [°C]

d = peso specifico del fluido di raffreddamento [kg/m3]

cp = calore specifico a pressione costante del fluido di raffreddamento [J/kg°C]


c acqua demineralizzata nell’avvolgimento di statore = 1009 J/°C kg ;  = 1/293 ;  = 1,2 kg/m3

k = 0,025 W/°C m ;  = 0,185 10-4 kg/s

aria

c = 14.500 J/°C kg ;  = 1/293 ;  = 0,084 kg/m3

k = 0,185 W/°C m ;  = 0,090 10-4 kg/s (W/m2)

idrogeno

a = coefficiente di dilatazione dei gas perfetti

g = peso specifico del gas di raffreddamento

c = calore specifico a pressione costante

k = conducibilità termica del gas

h = viscosità del gas


Raffreddamento e la ventilazione delle macchine elettriche rotanti
RAFFREDDAMENTO E LA VENTILAZIONE DELLE MACCHINE ELETTRICHE ROTANTI

  • Per il raffreddamento e la ventilazione delle macchine elettriche ed in particolare delle macchine rotanti, ci si avvale della circolazione di fluidi di raffreddamento all’interno delle varie parti che compongono la macchina. I fluidi maggiormente usati sono:

  • GAS LIQUIDI

    Aria A Acqua W

    Idrogeno H Olio U

    Azoto N

    CO2 C

  • Il fluido primario, circolando all’interno della macchina ne asporta il calore derivante dalle perdite generate nelle parti attive.


  • Il ROTANTIfluido secondario scambia calore con il fluido primario raffreddandolo e cedendo il calore all’ambiente.

  • Il fluido primario, se gas, viene fatto circolare mediante ventilatori coassiali al rotore (Autoventilazione) o con elettroventilatori esterni (Ventilazione Assistita).

  • Si può avere:

    • Circuito aperto nel quale il prelievo e lo scarico del fluido avviene nell’ambiente esterno.

    • Circuito chiuso nel quale il fluido primario scambia calore con l’esterno attraverso refrigeranti ed un fluido secondario.

  • Si ha:

    • Raffreddamento indiretto quando li scambio termico avviene attraverso una barriera isolante.

    • Raffreddamento diretto quando il fluido circola a diretto contatto con i conduttori.


Norme sul tipo di raffreddamento delle macchine rotanti
NORME SUL TIPO DI RAFFREDDAMENTO DELLE MACCHINE ROTANTI ROTANTI

  • I metodi di raffreddamento delle macchine elettriche rotanti sono classificati dalla norma:

    CEI 2-7/97- IEC 34 - 6 (IC CODE I° e II°)

  • Il codice IC tipo I° semplificato si riferisce solamente all’aria ed è costituito dal codice IC seguito da due cifre caratteristiche

  • La prima indica la disposizione del circuito di raffreddamento

  • La seconda la modalità con cui è fornita la potenza necessaria alla circolazione del fluido di raffreddamento

    • quando la seconda cifra è 1 (autocircolazione con dispositivo per muovere il fluido di raffreddamento montato sull’albero della macchina), tale cifra può essere omessa








Riferimenti convenzionali per temperature base del fluido refrigerante: i salti di temperatura vengono valutati a partire dai seguenti valori:

  • aria : 40 °C

  • acqua in ingresso : 25° C

  • idrogeno all’uscita dello scambiatore di calore: 40 °C


+ refrigerante: i salti di temperatura vengono valutati a partire dai seguenti valori:


4 refrigerante: i salti di temperatura vengono valutati a partire dai seguenti valori:
