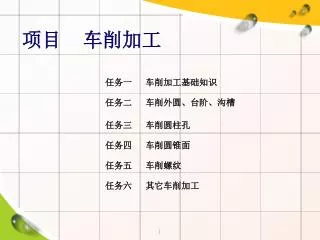

项目 车削加工

任务一 车削加工基础知识

任务二 车削外圆、台阶、沟槽

任务三 车削圆柱孔

任务四 车削圆锥面

任务五 车削螺纹

任务六 其它车削加工


3747726

任务一 车削加工基础知识

一、车削基本知识

  • 1、车床概述

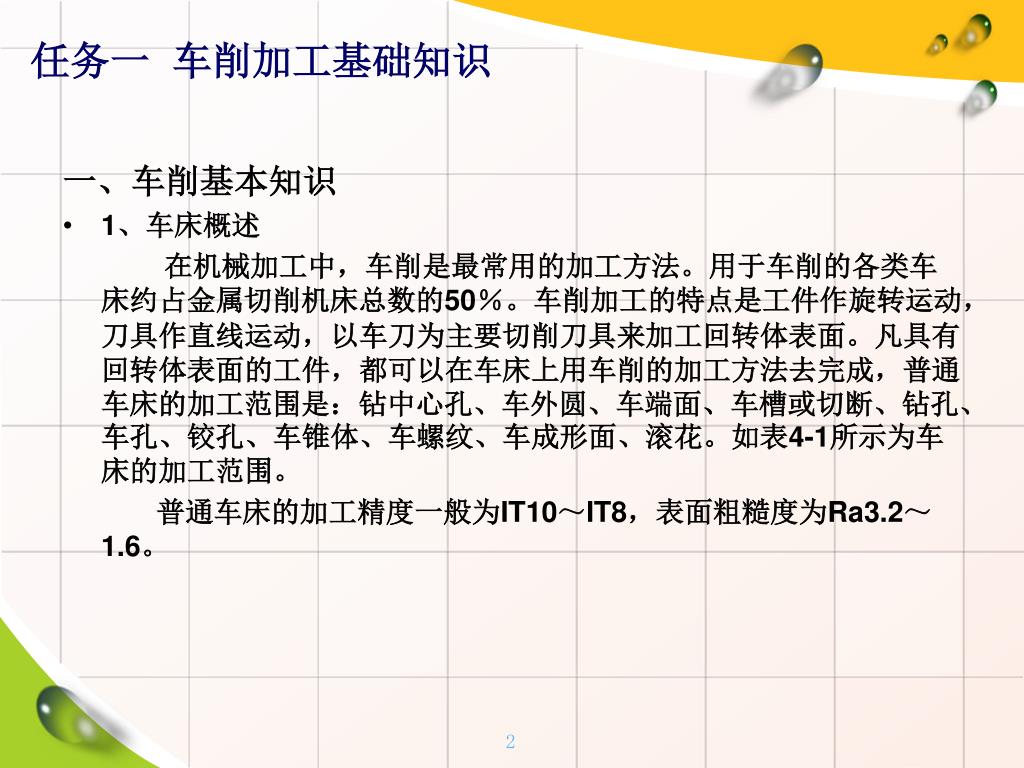

    在机械加工中,车削是最常用的加工方法。用于车削的各类车床约占金属切削机床总数的50%。车削加工的特点是工件作旋转运动,刀具作直线运动,以车刀为主要切削刀具来加工回转体表面。凡具有回转体表面的工件,都可以在车床上用车削的加工方法去完成,普通车床的加工范围是:钻中心孔、车外圆、车端面、车槽或切断、钻孔、车孔、铰孔、车锥体、车螺纹、车成形面、滚花。如表4-1所示为车床的加工范围。

    普通车床的加工精度一般为IT10~IT8,表面粗糙度为Ra3.2~1.6。


3747726

车床的运动及车削加工范围

表1 车床的运动及车削加工范围


3747726

2、车床种类

  • 车床种类很多,根据其用途及功能可分为下列几种主要类型。

  • ①普通车床 普通车床包括落地车床和马鞍车床,其适应面较广,可用于单件小批量生产,也可用于批量流水线生产。

  • ②自动车床 有单轴自动车床、多轴自动车床及半自动车床,主要用于成批大量生产的小型零件的加工。

  • ③立式车床 立式车床分单柱式和双柱式,主要用于大型零件的加工及卧式车床不便加工的零件。

  • ④六角车床 主要用于批量生产的中小型零件的加工。

  • ⑤仿形及多刀车床 主要用于大批量生产的成形面的加工。

  • ⑥专用车床 即轮轴、锭、辊及铲齿车床,主要用于专用零件的加工。

  • 除上述国家标准规定的车床外,还有数控车床和仪表车床等。


3747726

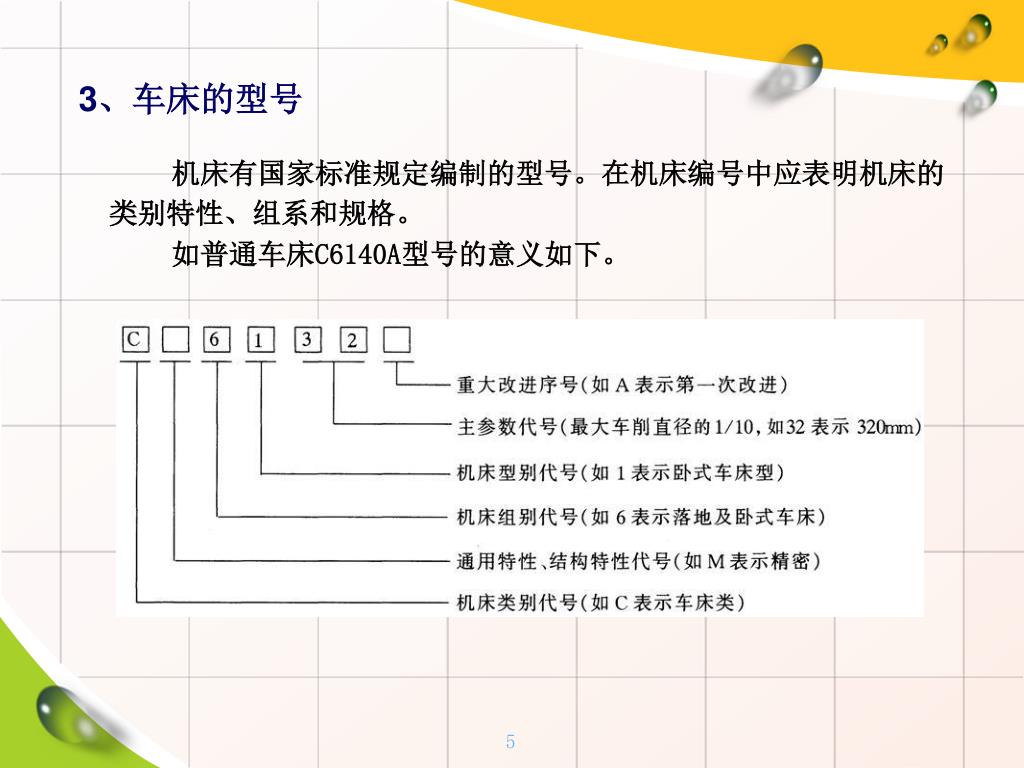

3、车床的型号

机床有国家标准规定编制的型号。在机床编号中应表明机床的类别特性、组系和规格。

如普通车床C6140A型号的意义如下。


3747726

4、车床结构及其作用

图1 C6132车床的结构和调整手柄1—变速箱 2—主轴变速短手柄 3—主轴变速长手柄 4—挂轮箱 5—进给箱 6、7—进给量调整手柄8—换向手柄 9—主轴箱 10—主轴变速手柄 11—中滑板手柄 12—方刀架锁紧手柄 13—刀架14—小滑板手柄 15—尾座套筒锁紧手柄 16—尾座 17—尾座锁紧手柄 18—尾座手轮19—丝杠 20—光杆 21—床身 22—切削液泵开关 23—床腿 24—总电源开关25—主轴启闭和变向手柄 26—开合螺母手柄 27—横向自动手柄28—纵向自动手柄 29—溜板箱 30—床鞍手轮 31—离合手柄


3747726

卧式车床的主要组成部分及作用

1.床身 用来支持和安装车床的各个部件。床身上面有两条精确的导轨,床鞍和尾座可沿着导轨移动。

2.变速箱 电动机的运动通过变速箱内的变速齿轮,可变化成六种不同的转速从变速箱输出,并传递至主轴箱。车床主轴的变速主要在这里进行。这样的传动方式称为分离传动,其目的在于减小机械传动中产生的振动及热量对主轴的不良影响,提高切削加工质量。

3.主轴箱 主轴箱安装在床身的左上端。主轴箱内装有一根空心的主轴及部分变速机构。变速箱传来的六种转速通过变速机构,变成主轴十二种不同的转速。主轴的通孔中可以放入工件棒料。主轴右端(前端)的外锥面用来装夹卡盘等附件,内锥面用来装夹顶尖。车削过程中主轴带动工件实现旋转(主运动)。


3747726

4.进给箱 进给箱内装有进给运动的变速齿轮。主轴的运动通过齿轮传入进给箱,经过变速机构带动光杠或丝杠以不同的转速转动,最终通过溜板箱而带动刀具实现直线的进给运动。

5.光杠和丝杠 光杠和丝杠将进给箱的运动传给溜板箱。车外圆、车端面等自动进给时,用光杠传动;车螺纹时用丝杠传动。丝杠的传动精度比光杠高。光杠和丝杠不得同时使用。

6.溜板箱 溜板箱与床鞍连在一起,它将光杠或丝杠传来的旋转运动通过齿轮、齿条机构(或丝杠、螺母机构)带动刀架上的刀具作直线进给运动。


3747726

7.刀架:用来装夹车刀

图2 C6132车床刀架结构1—中滑板 2—方刀架 3—转盘 4—小滑板 5—小滑板手柄6—螺钉 7—床鞍 8—中滑板手柄 9—床鞍手轮


3747726

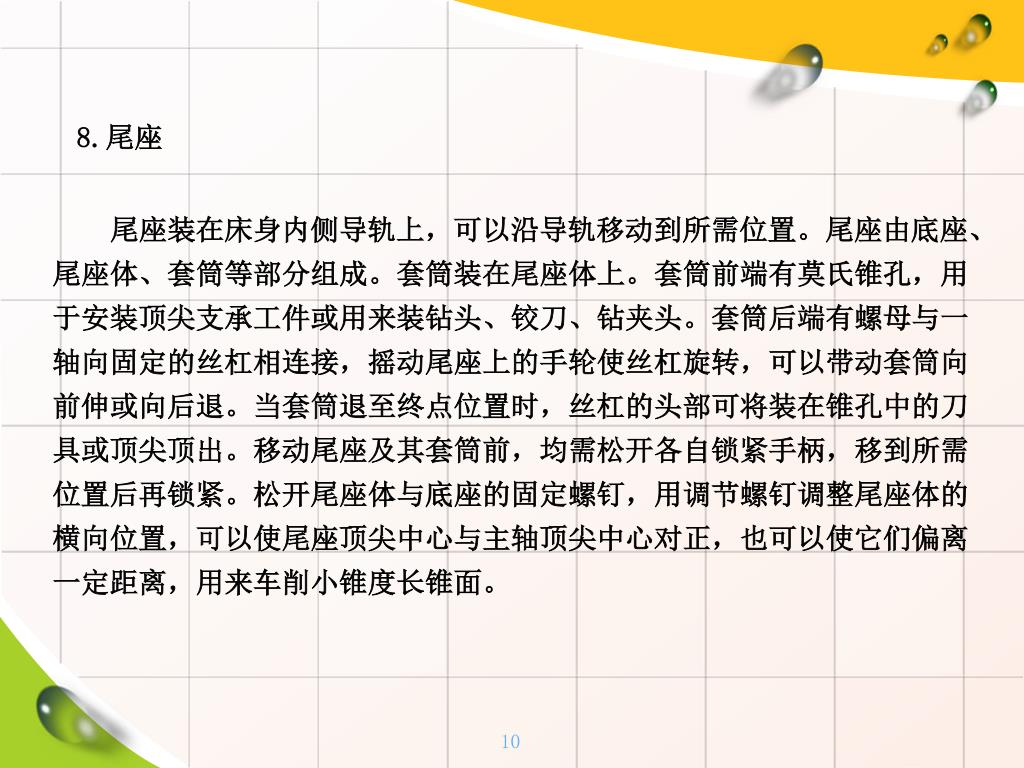

8.尾座

尾座装在床身内侧导轨上,可以沿导轨移动到所需位置。尾座由底座、尾座体、套筒等部分组成。套筒装在尾座体上。套筒前端有莫氏锥孔,用于安装顶尖支承工件或用来装钻头、铰刀、钻夹头。套筒后端有螺母与一轴向固定的丝杠相连接,摇动尾座上的手轮使丝杠旋转,可以带动套筒向前伸或向后退。当套筒退至终点位置时,丝杠的头部可将装在锥孔中的刀具或顶尖顶出。移动尾座及其套筒前,均需松开各自锁紧手柄,移到所需位置后再锁紧。松开尾座体与底座的固定螺钉,用调节螺钉调整尾座体的横向位置,可以使尾座顶尖中心与主轴顶尖中心对正,也可以使它们偏离一定距离,用来车削小锥度长锥面。


3747726

5、车床各部分传动关系

  • 电动机输出的动力,经皮带传给主轴箱带动主轴、卡盘和工件作旋转运动。此外,主轴的旋转还通过挂轮箱、进给箱、光杠或丝杠到溜板箱,带动床鞍、刀架沿导轨作直线运动。如图4-3。

图3 某车床传动系统

a)示意图 b)框图

1-电动机 2-皮带 3-滑移齿轮 4-主轴 5-卡盘 6-挂轮 7-变速齿轮组 8-光杠 9-丝杠 10-齿条 11-溜板箱 12-中滑板 13-小滑板


3747726

6、切削运动和切削用量

切削加工时,工件和刀具必须具有一定的相对运动,称为切削运动。切削运动可分为主运动和进给运动两类。主运动是切下切屑所需要的最基本的运动。进给运动是使工件的被切层连续被切除,从而加工出完整的表面所需要的运动。

车外圆时的主运动为工件的转动,进给运动是车刀的移动,如图4-4所示。

图4 车外圆时的切削运动


3747726

主运动的线速度称为切削减速度υ,单位是米/秒,计算公式为:

米/秒

式中D——工件待加工面的直径(毫米),n——工件每分钟转数(转/分)。

工件每转一转,车刀沿进给运动方向移动的距离称为进给量s,单位是毫米/转。

车刀每次切入工件的深度称为背吃刀量t,单位是毫米,计算公式为:

毫米

式中D、d—— 分别为工件待加工面和已加工面的直径(毫米)。

切削速度、进给量和背吃刀量三者称为切削用量,它们是影 响工件加工质量和生产率的重要因素。


3747726

二、车工实训安全教育

  • 1、文明生产和安全操作技术

  • 1)文明生产

  • (1)开车前,应检查车床各部分机构是否完好,各传动手柄、变速手柄位置是否正确,以防开车时因突然撞击而损坏机床,启动后,应使主轴低速空转1~2分钟,使润滑油散布到各需要之处(冬天更为重要),等车床运转正常后才能工作。

  • (2)工作中需要变速时,必须先停车。变换走刀箱手柄位置要在低速时进行。使用电器开关的车床不准用正、反车作紧急停车,以免打坏齿轮。

  • (3)不允许在卡盘上及床身导轨上敲击或校直工件,床面上不准放置工具或工件。

  • (4)装夹较重的工件时,应该用木板保护床面,下班时如工件不卸下,应用千斤顶支承。

  • (5)车刀磨损后,要及时刃磨,用磨钝的车刀继续切削,会增加车床负荷,甚至损坏机床。

  • (6)车削铸铁、气割下料的工件,导轨上润滑油要擦去工件上的型砂杂质应清除干净,以免磨坏床面导轨。

  • (7)使用冷却液时,要在车床导轨上涂上润滑油。冷却泵中的冷却液应定期调换。

  • (8)下班前,应清除车床上及车床周围的切屑及冷却液,擦净后按规定在加油部位加上润滑油。

  • (9)下班前将大拖板摇至床尾一端,各转动手柄放到空档位置,关闭电源。

  • (10)每件工具应放在固定位置,不可随便乱放。应当根据工具自身的用途来使用。例如不能用扳手代替榔头,钢尺代替起子等。

  • (11)爱护量具,经常保持清洁,用后擦净,涂油,放入盒内并及时归还工具室


3747726

2)操作者应注意工、夹、量具放置合理

(1)工作时所使用的工、夹、量具以及工件,应尽可能靠近和集中在操作者的周围。布置物件时,右手拿的放在右面,左手拿的放在左边;常用的放得近些,不常用的放得远些。。物件放置应有固定的位置,使用后要放回原处。

(2)工具箱的布置要分类,并保持清洁、整齐。要求小心使用的物体放置稳妥,重的东西放下面,轻的放上面。

(3)图样应放在便于阅读的部位,并注意保持清洁和完整。

(4)毛坯、半成品和成品应分开,并按次序整齐排列,以便安放或拿取。

(5)工作位置周围应经常保持整齐清洁。

3)安全操作技术

操作时必须提高执行纪律的自觉性,遵守规章制度,并严格遵守安全技术要求:

(1)穿工作服,戴套袖。女同学应戴工作帽,头发或辫子应塞入帽内。

(2)戴防护眼镜,注意头部与工件不能靠得太近。


3747726

三、车刀

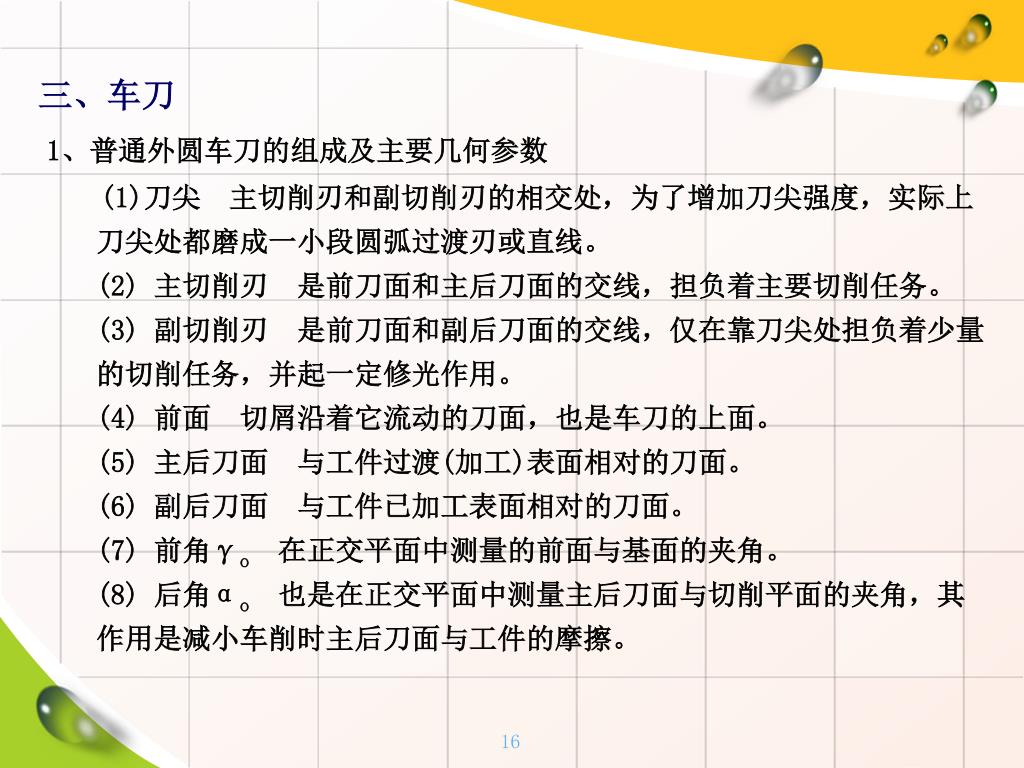

1、普通外圆车刀的组成及主要几何参数

(1)刀尖 主切削刃和副切削刃的相交处,为了增加刀尖强度,实际上刀尖处都磨成一小段圆弧过渡刃或直线。(2) 主切削刃 是前刀面和主后刀面的交线,担负着主要切削任务。(3) 副切削刃 是前刀面和副后刀面的交线,仅在靠刀尖处担负着少量的切削任务,并起一定修光作用。(4) 前面 切屑沿着它流动的刀面,也是车刀的上面。(5) 主后刀面 与工件过渡(加工)表面相对的刀面。(6) 副后刀面 与工件已加工表面相对的刀面。(7) 前角γo 在正交平面中测量的前面与基面的夹角。(8) 后角αo 也是在正交平面中测量主后刀面与切削平面的夹角,其作用是减小车削时主后刀面与工件的摩擦。


3747726

1、普通外圆车刀的组成及主要几何参数

(9) 主偏角κr 主切削刃与进给方向在基面上投影的夹角。(10) 副偏角κ 副切削刃与进给方向在基面上投影的夹角,它主要影响加工面的表面粗糙度和刀具的强度。

(11) 刃倾角λs 主切削刃与基面在切削平面上投影的夹角,如图4-10所示,它主要影响切屑的流向和刀头强度。


3747726

(1)刀尖

主切削刃和副切削刃的相交处,为了增加刀尖强度,实际上刀尖处都磨成一小段圆弧过渡刃或直线。

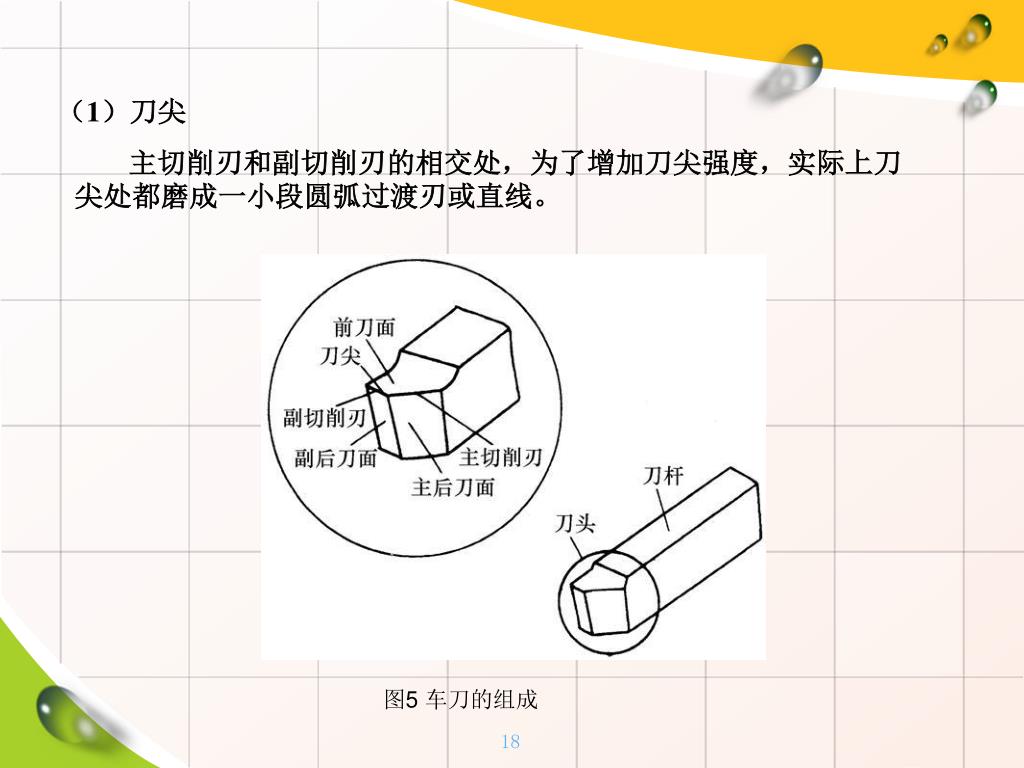

图5 车刀的组成


3747726

(2) 主切削刃

是前刀面和主后刀面的交线,担负着主要切削任务。


3747726

(3) 副切削刃

是前刀面和副后刀面的交线,仅在靠刀尖处担负着少量的切削任务,并起一定修光作用。


3747726

(4) 前面

切屑沿着它流动的刀面,也是车刀的上面。


3747726

(5) 主后刀面

与工件过渡(加工)表面相对的刀面。


3747726

(6) 副后刀面

与工件已加工表面相对的刀面。

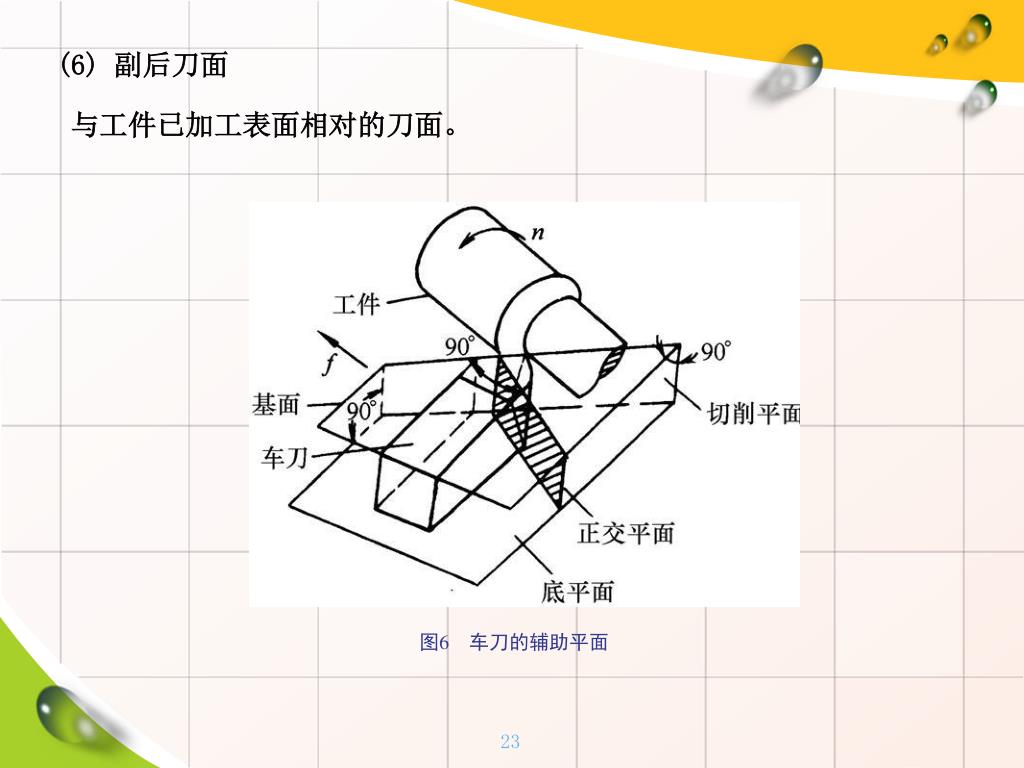

图6 车刀的辅助平面


3747726

(6) 副后刀面

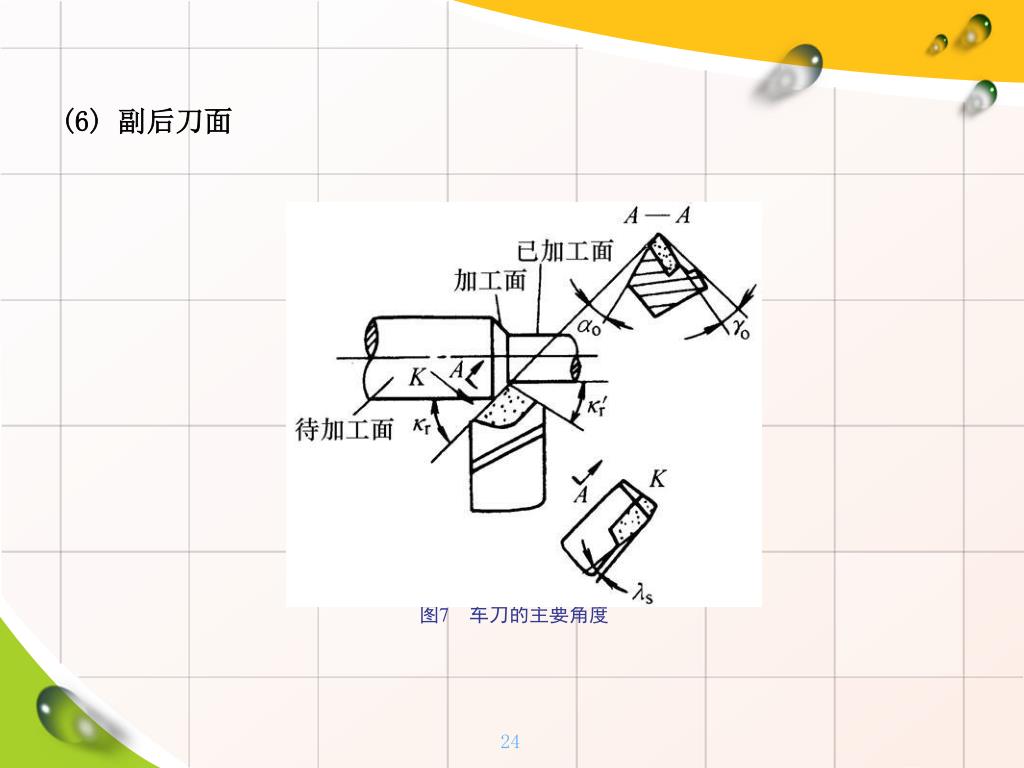

图7 车刀的主要角度


3747726

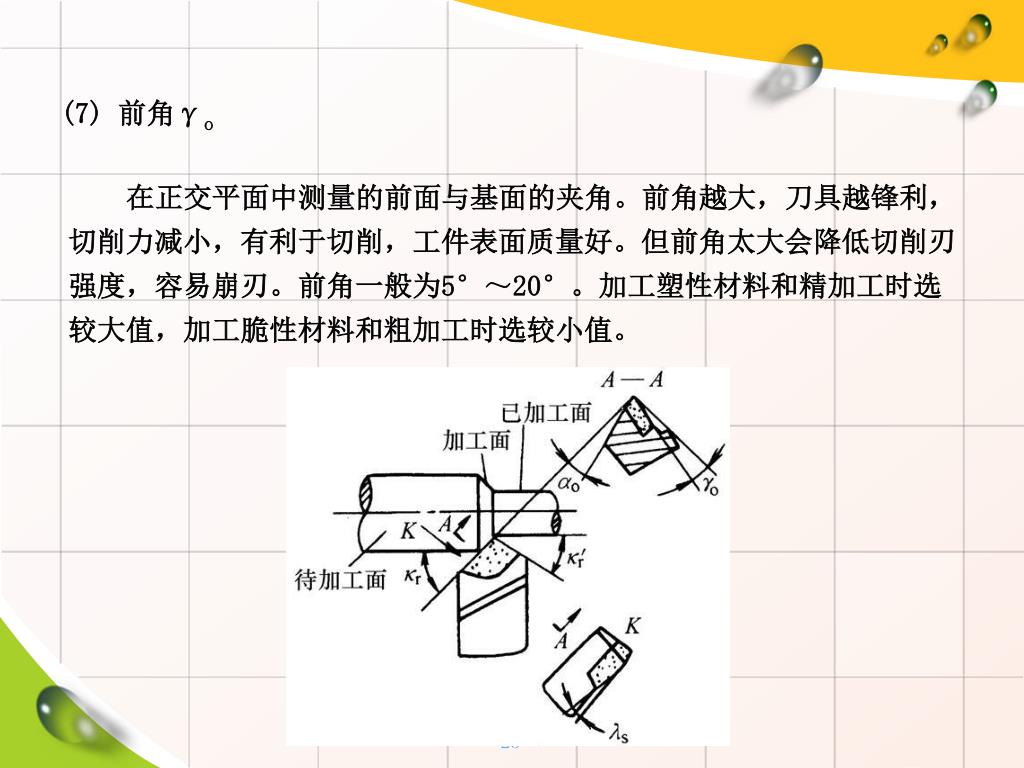

(7) 前角γo

在正交平面中测量的前面与基面的夹角。前角越大,刀具越锋利,切削力减小,有利于切削,工件表面质量好。但前角太大会降低切削刃强度,容易崩刃。前角一般为5°~20°。加工塑性材料和精加工时选较大值,加工脆性材料和粗加工时选较小值。


3747726

(8) 后角αo

也是在正交平面中测量主后刀面与切削平面的夹角,其作用是减小车削时主后刀面与工件的摩擦。


3747726

(9) 主偏角κr

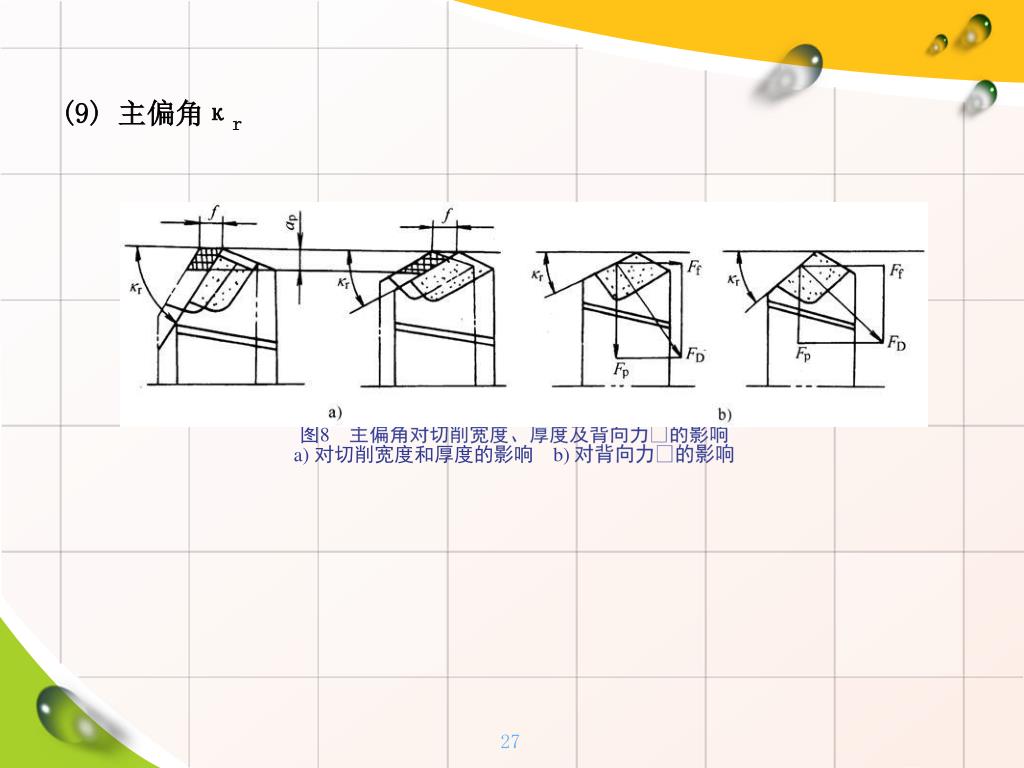

图8 主偏角对切削宽度、厚度及背向力的影响a) 对切削宽度和厚度的影响 b) 对背向力的影响


3747726

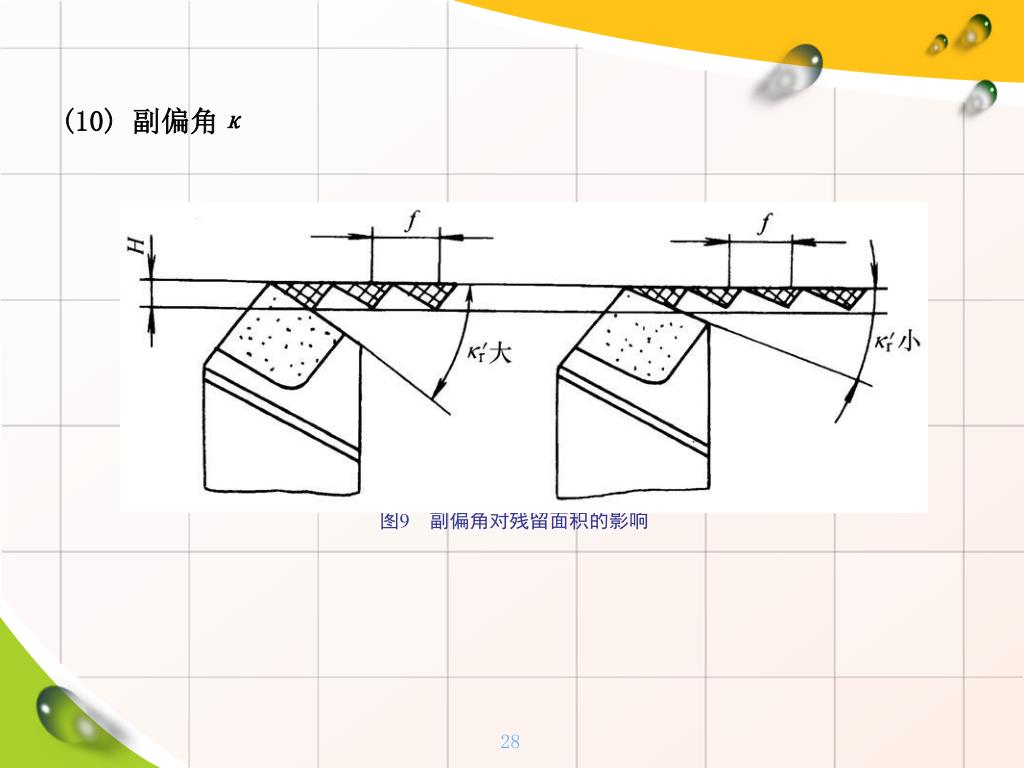

(10) 副偏角κ

图9 副偏角对残留面积的影响


3747726

(11) 刃倾角λs

图10 刃倾角对排屑方向的影响


3747726

2、车刀的材料和种类

1)车刀的材料(刀头部分) 常用的车刀材料,一般有高速钢和硬质合金两类。

2)车刀种类

图11 车刀的种类和用途1—切槽镗刀 2—内螺纹车刀 3—盲孔镗刀 4—通孔镗刀 5—弯头外圆车刀 6—偏刀7—外螺纹车刀 8—左刃直头外圆车刀 9—成形车刀 10—右刃偏刀 11—切断刀


3747726

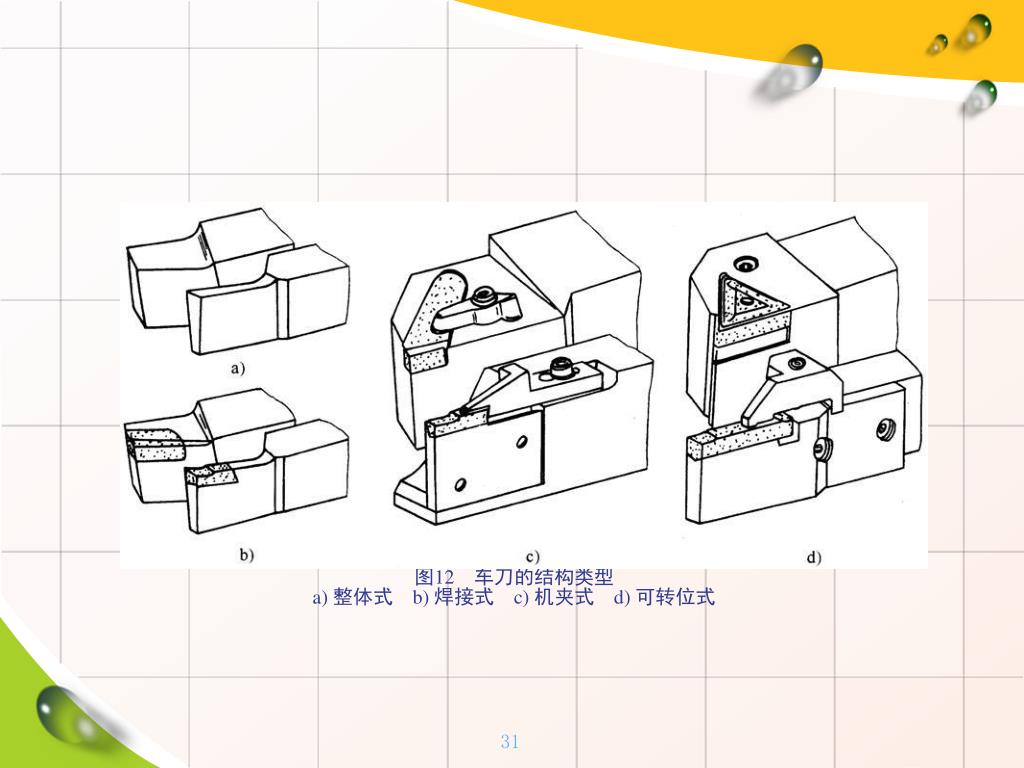

图12 车刀的结构类型a) 整体式 b) 焊接式 c) 机夹式 d) 可转位式


3747726

四、车刀的刃磨

未经使用的新车刀或用钝后的车刀需要进行刃磨,得到所需的锋利刀刃后才能进行车削。车刀的刃磨一般在砂轮机上进行,也可以在工具磨床上进行,刃磨高速钢车刀应选用白色氧化铝砂轮,刃磨硬质合金车刀应选用绿色碳化硅砂轮


3747726

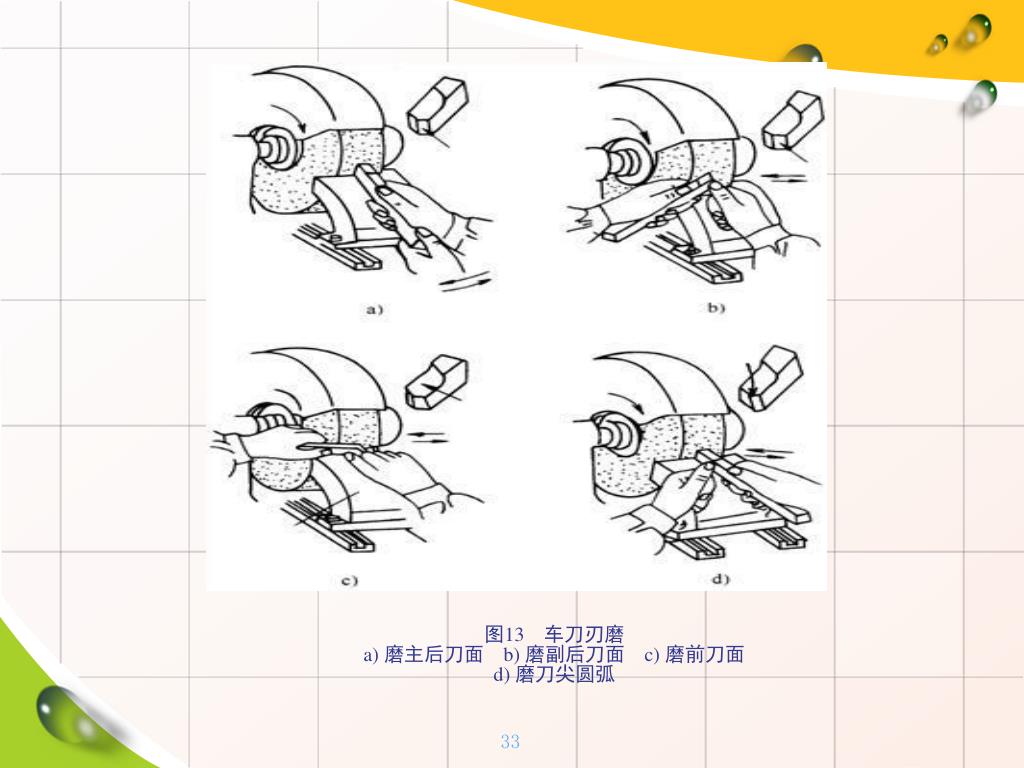

图13 车刀刃磨a) 磨主后刀面 b) 磨副后刀面 c) 磨前刀面d) 磨刀尖圆弧


3747726

五、车床操作方法

  • 1、刻度盘及刻度盘手柄的使用

    在车削工件时,要准确、迅速地获得所车削外圆或长度方向的尺寸,必须正确掌握好中滑板和小滑板刻度盘的使用。以中滑板为例,其原理是:刻度盘紧固在丝杠轴头上,中滑板和丝杠螺母紧固在一起,当用手带着刻度盘转动手柄一周时,丝杠也转一周,这时,螺母带着横刀架移动一个螺距。所以,中滑板移动的距离可根据刻度盘上的格数来计算。刻度盘每转一格,横刀架移动的距离=丝杠导程/刻度盘一圈格数。对于C6132车床,丝杠导程4mm,刻度盘每圈等分成200格,则每转一格移动距离为(4÷200)mm=0.02mm。由于是径向进给,所以工件的直径将减小0.04mm。


3747726

进刻度时,如果刻度盘手柄转过了头,或试切后发现尺寸不对而需将车刀退回时,由于丝杠与螺母之间有间隙,刻度盘不能直接退回到所需要的位置,应按如图4-14所示的方法纠正。

图14 手柄转过头后需退回的方法a) 要求手柄转至30,但摇过头成40 b) 错误:直接退至30c) 正确:反转约一圈后,再转至所需位置30


3747726

2、工件的安装及所用的附件

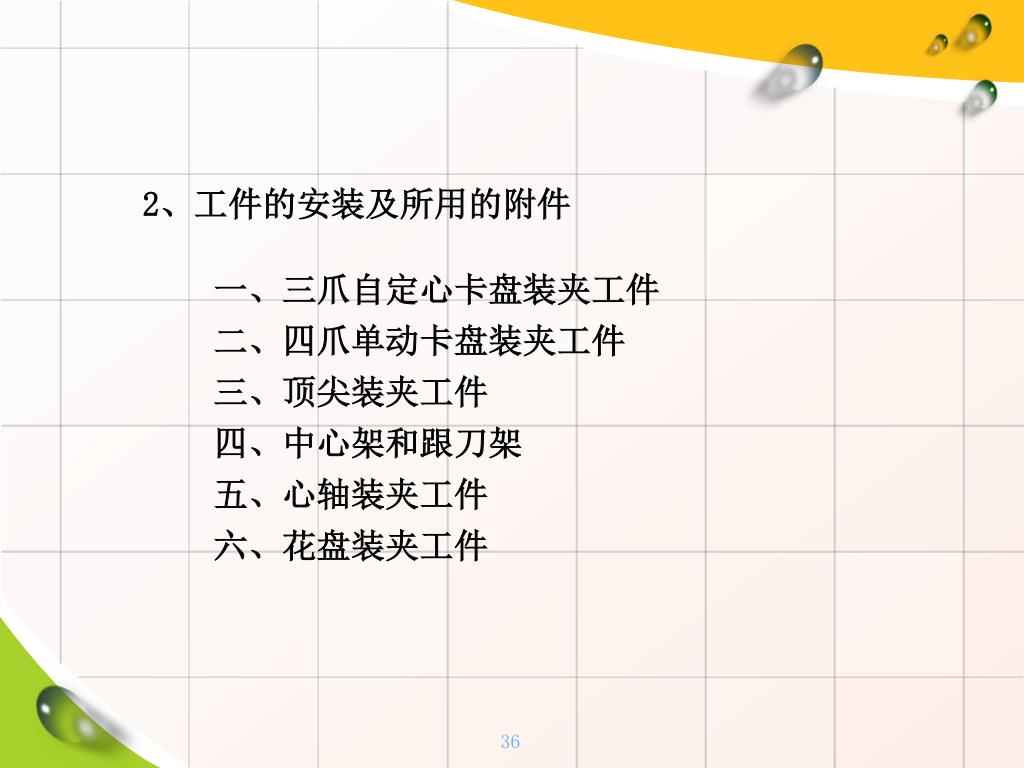

一、三爪自定心卡盘装夹工件二、四爪单动卡盘装夹工件三、顶尖装夹工件四、中心架和跟刀架五、心轴装夹工件六、花盘装夹工件


3747726

一、三爪自定心卡盘装夹工件

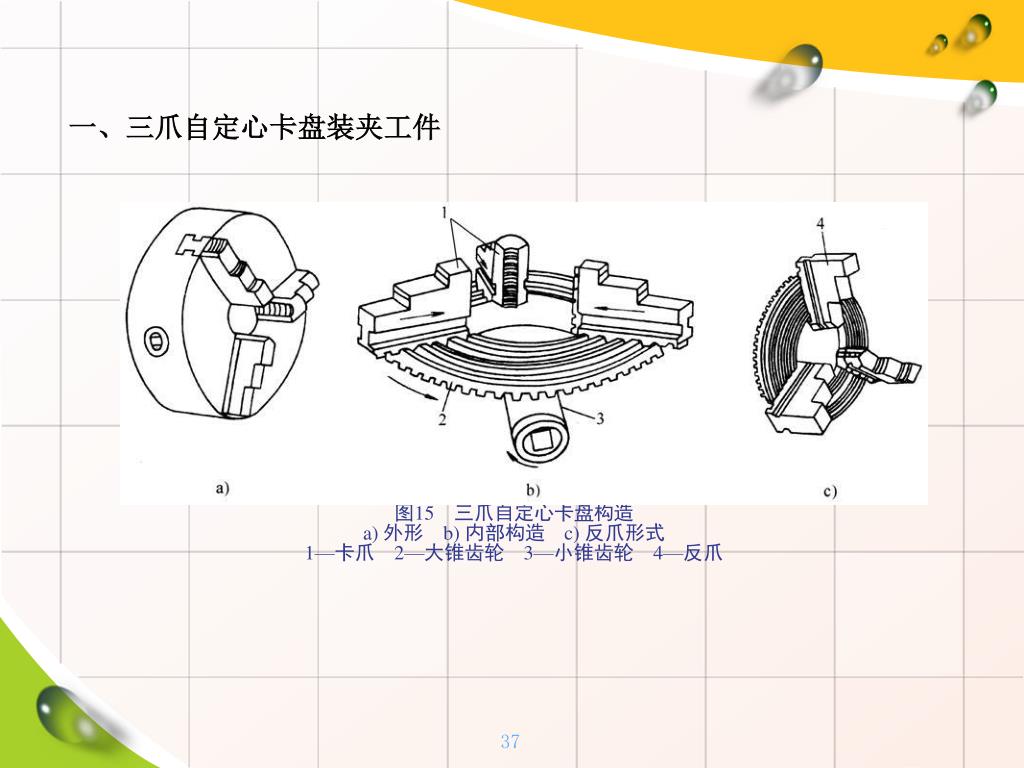

图15 三爪自定心卡盘构造a) 外形 b) 内部构造 c) 反爪形式1—卡爪 2—大锥齿轮 3—小锥齿轮 4—反爪


3747726

一、三爪自定心卡盘装夹工件

图16 三爪自定心卡盘装夹工件举例a)、d) 正爪装夹 b)、c) 正爪装夹,轴向定位 e) 反爪装夹


3747726

二、四爪单动卡盘装夹工件

图17 四爪单动卡盘及其找正a) 四爪单动卡盘 b) 划线找正 c) 百分表找正


3747726

三、顶尖装夹工件

(1) 车平两端面和钻中心孔 先用车刀将两端面车平,再用中心钻钻中心孔,常用的中心孔有A、B两种类型,如图4-19所示。(2) 顶尖的选用与装夹 常用的顶尖有普通顶尖(死顶尖)和活顶尖两种,如图4-20所示。(3) 工件的装夹 工件靠主轴箱的一端应装上卡箍。


3747726

三、顶尖装夹工件

图18 用前、后顶尖装夹工件1—前顶尖 2—后顶尖3—拨盘 4—鸡心夹头


3747726

(1) 车平两端面和钻中心孔

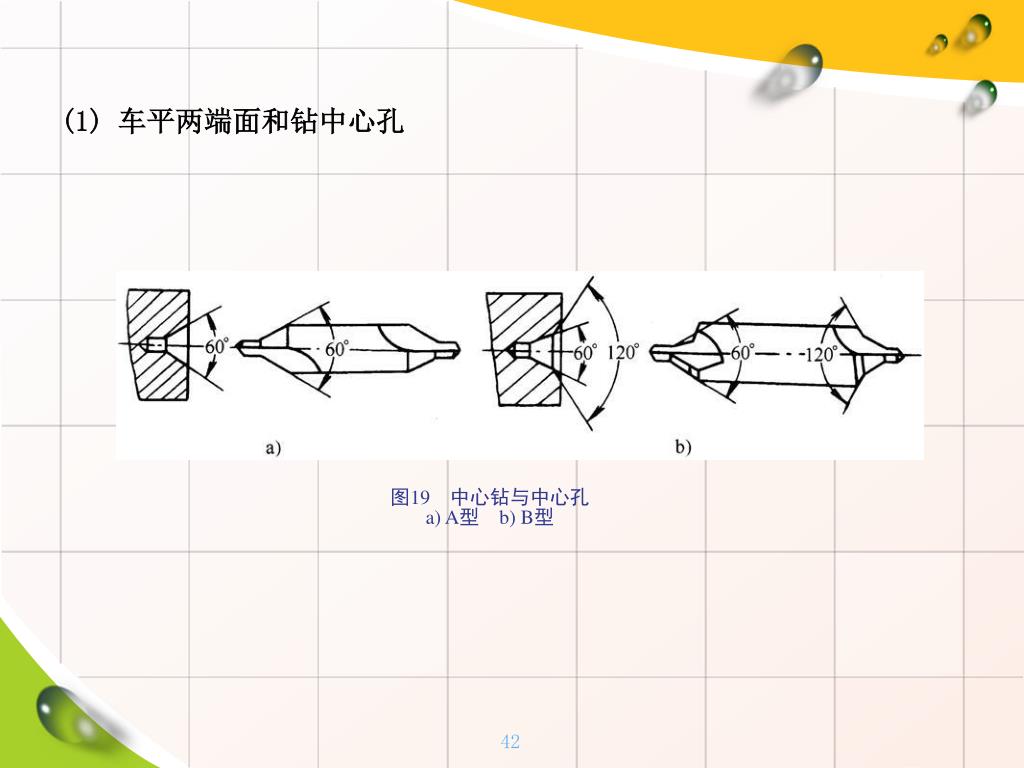

图19 中心钻与中心孔a) A型 b) B型


3747726

(2) 顶尖的选用与装夹

图20 顶尖a) 普通顶尖 b) 硬质合金顶尖 c) 球头顶尖 d) 反顶尖(用于无法钻孔的小工件) e) 活顶尖


3747726

(3) 工件的装夹

图21 装夹工件1—拧紧卡箍 2—调整套筒伸出长度 3—锁紧套筒 4—调节工件顶尖松紧 5—将尾座固定6—刀架移至车削行程左端,用手转动拨盘,检查是否会碰撞


3747726

四、中心架和跟刀架

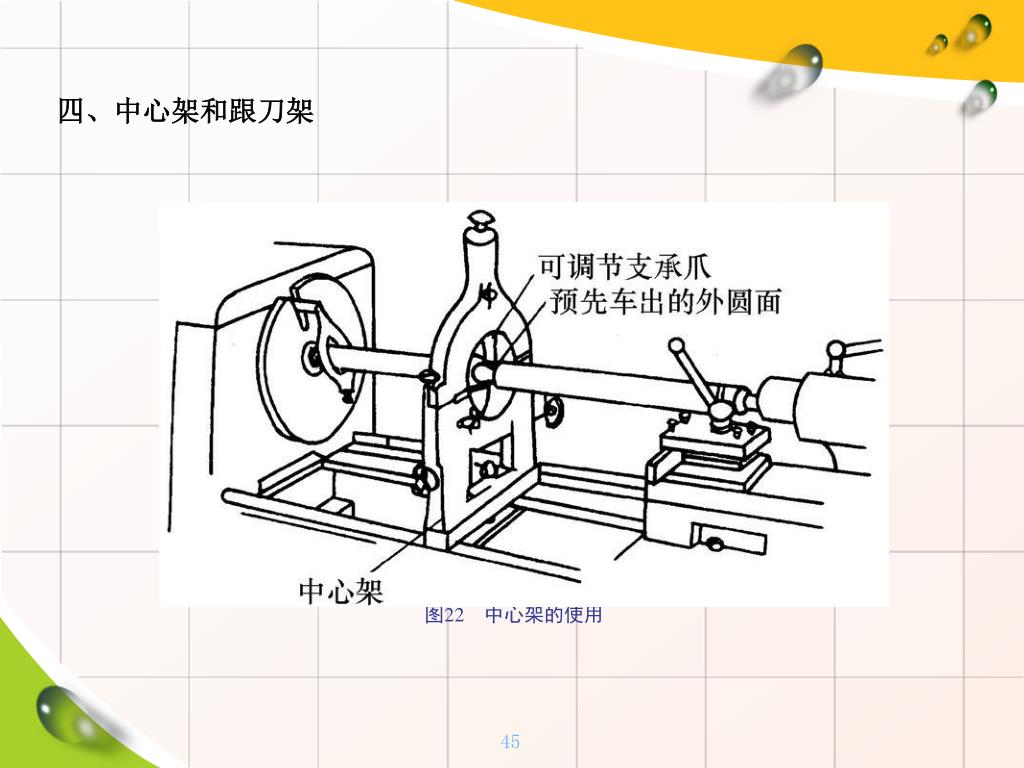

图22 中心架的使用


3747726

四、中心架和跟刀架

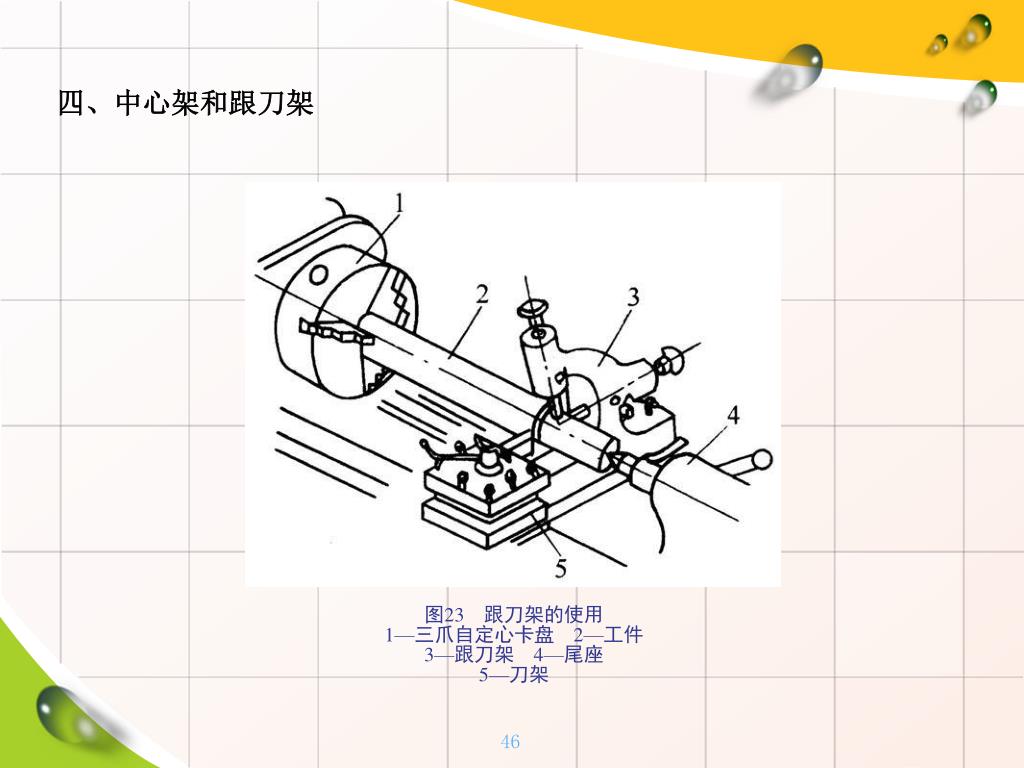

图23 跟刀架的使用1—三爪自定心卡盘 2—工件3—跟刀架 4—尾座5—刀架


3747726

五、心轴装夹工件

1.圆柱心轴2.锥度心轴3.可胀心轴


3747726

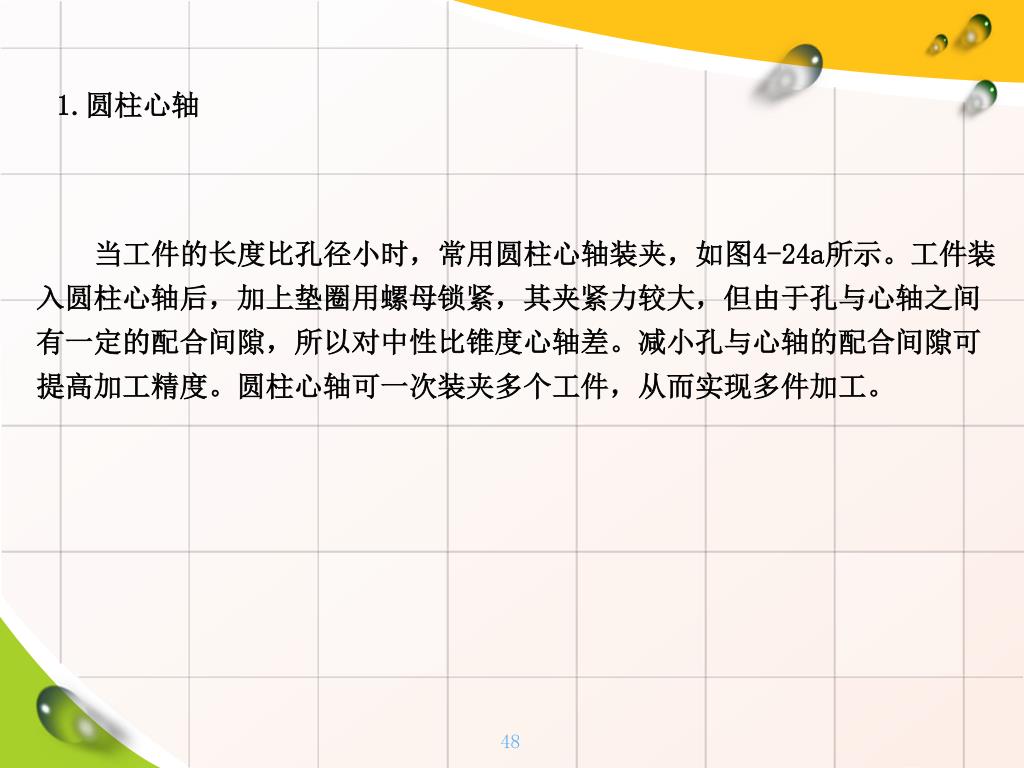

1.圆柱心轴

当工件的长度比孔径小时,常用圆柱心轴装夹,如图4-24a所示。工件装入圆柱心轴后,加上垫圈用螺母锁紧,其夹紧力较大,但由于孔与心轴之间有一定的配合间隙,所以对中性比锥度心轴差。减小孔与心轴的配合间隙可提高加工精度。圆柱心轴可一次装夹多个工件,从而实现多件加工。


3747726

2.锥度心轴

图24 用心轴装夹工件a) 圆柱心轴 b) 锥度心轴1—工件 2—心轴 3—螺母 4—垫圈


3747726

3.可胀心轴

图25  可胀心轴a) 可胀心轴 b) 可胀轴套1、3—螺母 2—可胀锥套 4—工件


3747726

图26 用花盘或花盘、弯板装夹工件1—压板 2—平衡块 3—弯板


3747726

六、花盘装夹工件

花盘是装夹在车床主轴上的大直径铸铁圆盘,盘面上有许多长槽用来穿入压紧螺栓,花盘端面平整并与其轴线垂直,如图4-26所示。花盘适合装夹待加工平面与装夹面平行、待加工孔的轴线与装夹面垂直或平行的工件,不能用于上述两类卡盘装夹或形状不规则的大型工件等。利用花盘或花盘、弯板装夹工件时,也需仔细找正。同时,为减少质量偏心引起的振动,应加平衡块。


3747726

3、车刀的安装

1) 车刀刀尖应与车床的主轴轴线等高,可根据尾架顶尖的高度来进行调整。2) 车刀刀杆应与车床轴线垂直,否则将改变主偏角和副偏角的大小。3) 车刀刀体悬伸长度一般不超过刀柄厚度的两倍,否则刀具刚性下降,车削时容易产生振动。4) 垫刀片要平整,并与刀架对齐,垫刀片一般使用2~3片,太多会降低刀柄与刀架的接触刚度。5) 交替拧紧,至少压紧两个螺钉。6) 车刀装夹好后,应检查车刀在工件的加工极限位置时是否会产生运动干涉或碰


3747726

图27 车刀的装夹a) 正确 b) 错误


3747726

4、车床操纵练习步骤:

  • 1)操纵练习步骤

  • (1)床鞍、中滑板和小滑板摇动练习

  • ①中滑板和小滑板慢速均匀移动,要求双手交替动作自如。

  • ②分清中滑板的进退刀方向,要求反应灵活,动作准确。

  • (2)车床的启动和停止

  • 练习主轴箱和进给箱的变速,变换溜板箱的手柄位置,进行纵横机动进给练习。


3747726

  • 2)注意事项

  • (1)要求每台机床都具有防护设施。

  • (2)摇动滑板时要集中注意力,作模拟切削运动。

  • (3)倒顺电气开关不准连接,确保安全。

  • (4)变换车速时,应停车进行。

  • (5)车床运转操作时,转速要慢,注意防止左右前后碰撞,以免发生事故。

  • (6)在操纵演示后,让学生逐个轮换练习一次,然后再分散练习,以防机床发生事故。


3747726

车削的基本工作

一、车削操作要点二、各种表面的车削加工


3747726

一、车削操作要点

1.车削操作步骤2.刻度盘的使用3.粗车与精车4.试切的方法与步骤


3747726

任务二 车削外圆、台阶、沟槽

  • 一、外圆及台阶的车削

  • 1、车刀的选择和装夹

  • 车削外圆、台阶工件,通常使用900外圆偏刀。车刀的装夹应根据粗、精车的余量的多少来区别。如粗车时余量多,为了增加切削深度,减少刀尖压力,车刀装夹可取主偏角小于900为宜(一般为850~900)。如图4-27a。精车时为了保证台阶平面和轴心线垂直,应取主偏角大于900(一般为930左右)。如图4-27b。

图27 车刀的装夹


3747726

2、粗、精车概念

表2 粗车和精车的加工特点


3747726

3.车外圆和台阶

图28 车外圆试切方法及步骤a) 开车对刀,使车刀和工件表面轻微接触 b) 向右退出 c) 按要求横向进给 d) 试切1~3mme) 向右退出,停车,测量 f) 调整背吃刀量至后,自动进给车外圆


3747726

3.车外圆和台阶

图29 外圆车削a) 用60°外圆车刀 b) 用45°弯头车刀 c) 用90°偏刀1—左刃直头外圆车刀 2—弯头车刀 3—偏刀


3747726

车外圆和台阶

图30 车台阶a) 一次走刀 b) 多次走刀


3747726

车外圆和台阶

图31 台阶长度的控制和测量a) 卡钳测量 b) 金属直尺测量 c) 游标深度尺测量


3747726

二、中心孔及端面加工

图32中心钻的两种类型

钻中心孔的方法

(1)中心钻在钻夹头上装夹 按逆时针方向旋转钻夹头的外套,使钻夹头的三爪张开,把中心钻插入,然后用钻夹头扳手以顺时针方向转动钻夹头的外套,把中心钻夹紧。

(2)钻夹头在尾座锥孔中安装 先擦净钻夹头柄部和尾座锥孔,然后用轴向力把钻夹头装紧。

(3)找正尾座中心 工件装夹在卡盘上开车转动,移动尾座使中心钻接近工件平面,观察中心钻头部是否与工件旋转中心一致,并找正,然后紧固尾座。

(4)转速的选择和钻削 由于中心孔直径小,钻削时应取较高的转速。进给量应小而均匀。当中心钻钻入工件时,加切削液,促使其钻削顺利、光洁。钻毕时应稍停留中心钻,然后退出,使中心孔光、圆,准确。


3747726

端面加工

1) 刀尖要对准工件中心,以免车出端面留下小凸台。2) 因端面从边缘到中心的直径是变化的,故切削速度也在变化,不易车出较低的表面粗糙度,因此工件转速可比车外圆时高一些,最后一刀可由中心向外进给。3) 若端面不平整,应检查车刀和方刀架是否锁紧。


3747726

1.车端面

图33 车端面1—偏刀 2—弯头车刀


3747726

三、切断、车削沟槽

1、切断 切断是将坯料或工件从夹持端上分离下来,主要用于圆棒料按尺寸要求下料或把加工完毕的工件从坯料上切下来,如图4-34所示,常用的切断方法有直进法和左右借刀法两种。

注意事项:

1) 切断时,刀尖必须与工件等高,否则切断处将留有凸台,容易损坏刀具。2) 切断处应靠近卡盘,增加工件刚性,减小切削时的振动。3) 切断刀伸出不宜过长,以增强刀具刚性。4) 切断时,切削速度要低,采用缓慢均匀的手动进给,即将切断时必须放慢进给速度,以免刀头折断。5) 切断钢件应适当使用切削液,加快切断过程的散热。


3747726

图34 切断


3747726

2.车槽

在工件表面上车削出沟槽的方法称为车槽,车槽的形状及加工如图所示。

图35 车槽的形状及加工a) 车外槽 b) 车内槽 c) 车端面槽


3747726

(1) 车槽

图36 车槽刀及其角度


3747726

图37 车宽槽


3747726

任务三 车削圆柱孔

(1) 钻孔 用钻头在实体材料上加工孔的方法称为钻孔。(2) 车孔 车孔是利用镗刀对工件上已铸出、锻出或钻出的孔作进一步扩径的加工。


3747726

(1) 钻孔

1) 车平端面。2) 预钻中心孔。3) 装夹钻头。4) 调整尾座纵向位置。5) 开车钻孔。6) 排屑与润滑。


3747726

图38 车床上钻孔


3747726

(2) 车孔

1) 选择和安装镗刀。2) 切削用量选择。3) 试切法。4) 控制孔深。5) 孔的测量。


3747726

(2) 车孔

图39 在车床上车孔a) 车通孔 b) 车盲孔 c) 车内环形孔


3747726

任务四 车削圆锥面

(1) 宽刀法 是靠刀具的刃形(角度及长度)横向进给切出所需圆锥面的方法,如图4-40所示。(2) 小滑板转位法 如图4-41所示,松开固定小滑板的螺母,使小滑板随转盘转动半锥角α,然后紧固螺母。(3) 偏移尾座法 将工件安装在前后顶尖上,松开尾座底板的紧固螺母,将其横向移动一个距离A,如图4-42所示,使工件轴线与主轴轴线的交角等于锥面的半锥角α。(4) 靠模法 如图4-43所示,在大批量生产中,常用靠模装置控制车刀进给方向,车出所需圆锥。(5) 数控法 在数控车床上,车刀可根据编制的程序走出圆锥母线的轨迹,车出工件的圆锥。


3747726

(1) 宽刀法

图40 宽刀法


3747726

(2) 小滑板转位法

图41 小滑板转位法


3747726

(3) 偏移尾座法

图42 偏移尾座法a) 原理图 b) 工作图


3747726

(4) 靠模法

图43 靠模法车锥面1—连接板 2—滑块 3—销钉4—靠模板 5—底座


3747726

(5) 数控法

在数控车床上,车刀可根据编制的程序走出圆锥母线的轨迹,车出工件的圆锥。


3747726

任务五 车削螺纹

(1) 螺纹的基本要素 在圆柱表面上沿着螺旋线形成的具有相同剖面的连续凸起和沟槽称为螺纹。(2) 车螺纹操作步骤 除直径较小的外,内螺纹可用板牙、丝锥等工具在车床上加工(板牙、丝锥请看钳工部分)。(3) 螺纹的测量 螺纹的测量主要是测量螺距、牙型角和中径。


3747726

(1) 螺纹的基本要素

1) 牙型。2) 直径。3) 导程Ph和螺距P。4) 线数。5) 旋向。


3747726

(1) 螺纹的基本要素

图44 普通螺纹名称符号和要素a) 螺纹名称 b) 螺纹要素、—中径 P—螺距 、—小径 D、d—大径 H—原始三角形高度


3747726

(1) 螺纹的基本要素

图45 用样板对刀校正


3747726

(1) 螺纹的基本要素

图46 车螺纹的进给方式


3747726

(1) 螺纹的基本要素

图47 车螺纹传动简图


3747726

(1) 螺纹的基本要素

图48 螺纹的旋向和线数


3747726

(1) 螺纹的基本要素

图49 车螺纹的操作过程a) 开车,使车刀与工件轻微接触记下刻度读数,向右退出车刀 b) 合上对开螺母在工件表面上车出一条螺旋线,横向退出车刀,停车 c) 开反车使车刀退到工件右端,停车,用金属直尺检查螺距是否正确 d) 利用刻度盘调整切深,开车切削 e) 车刀将至行程终了时,应做好退刀停车准备,先快速退出车刀,然后停车,开反车退回刀架 f) 再次横向进给切深,继续切削,其切削过程的路线如图所示


3747726

(2) 车螺纹操作步骤

除直径较小的外,内螺纹可用板牙、丝锥等工具在车床上加工(板牙、丝锥请看钳工部分)。


3747726

(3) 螺纹的测量

图50 测量螺距和牙型角


3747726

(3) 螺纹的测量

图51 测量螺纹中径


3747726

(3) 螺纹的测量

图52 螺纹量规检测法a) 环规及检测方法 b) 塞规


3747726

任务六 其它车削加工

(1) 车成形面 有些零件如手柄、手轮等,为了使用方便、美观、耐用等原因,它们的表面不是平直的,而是做成母线为曲线的回转表面,这些表面称为成形面。(2) 滚花 一些工具和机器零件的手握部分,为了便于握持,防止打滑,造型美观,常在表面上滚压出各种不同花纹,如千分尺套管、铰杠扳手等。


3747726

(1) 车成形面

1) 手动法。2) 成形车刀法和靠模法。3) 数控法。


3747726

(1) 车成形面

图53 双手控制法车成形面


3747726

图54 滚花


3747726

(2) 滚花

1) 花纹种类。2) 滚花刀。3) 滚花方法。4) 乱纹及其防止方法。


3747726

图55 滚花刀a) 单轮滚花刀 b) 双轮滚花刀 c) 六轮滚花刀
