1 / 31

第三节 分散染料地色防拔染印花

要点： 1 、分散染料地色化学防拔染印花的三种类型、原理。 2 、分散染料地色化学防拔染印花不适宜热熔固色工艺。 3 、还原剂法分散染料地色防拔染印花不能用海藻糊。 4 、分散染料地色防拔染印花工艺流程与一般防染不同。. 第三节 分散染料地色防拔染印花. 一 . 概述 二 . 防拔染印花 三 . 拔染印花. 概述. 防拔染剂类型 : 碱剂法～使双酯结构类分散染料水解 , 形成小分子可溶性产物 . 如国产 P 型 英国 Dispersol PC. 还原剂法 ～使偶氮结构类分散染料还原 , 形成小分子可溶性产物 .

rasha
Download Presentation

第三节 分散染料地色防拔染印花

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

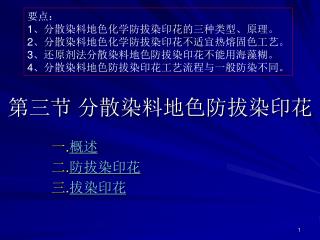

  1. 要点： 1、分散染料地色化学防拔染印花的三种类型、原理。 2、分散染料地色化学防拔染印花不适宜热熔固色工艺。 3、还原剂法分散染料地色防拔染印花不能用海藻糊。 4、分散染料地色防拔染印花工艺流程与一般防染不同。 第三节 分散染料地色防拔染印花 一.概述 二.防拔染印花 三.拔染印花

  2. 概述 • 防拔染剂类型: • 碱剂法～使双酯结构类分散染料水解,形成小分子可溶性产物. 如国产P型\英国Dispersol PC. • 还原剂法～使偶氮结构类分散染料还原,形成小分子可溶性产物. • 重金属离子络合法～有些分散染料与Cu++\Ni++\Cr3+形成络合物, 不再具有上染性能. • 机械防染法 • 方法: 1.主要采用拔染型防染印花（破坏未固色地色）. （1）拔染难度大,应用少.超细涤纶丝可做. （2）涤纶织物对色浆粘附力差防染易渗化,不宜防染. 2.拔染型防染印花:轧分散染料地色→低温（<100℃）烘干→印花（防染浆）蒸化→后处理 3.湿法罩印（“防印”）:地色\防染色浆同在印花机上完 成,其它同上. • 主要加工产品:涤纶稠\涤纶针织布 返 回

  3. 防拔染印花 • 还原剂法 • 各种还原防拔染剂性能 • 印花原糊与防拔染剂的相容性 • 防拔染剂的选择 • 一般工艺: 羟甲基亚磺酸盐法\氯化亚锡法（及加工锡） • 碱剂法 • 铜络合法 返 回

  4. 各种还原防拔染剂性能 返 回

  5. 印花原糊与拔染剂的相容性 返回

  6. 防拔染剂的选择 • 织物类型:涤纶稠\涤纶针织布\涤棉混纺布. • 氯化亚锡\加工锡\德科林,适宜纯涤纶织物防拔染.（酸性）;德科林只适宜拔白. （涤棉混纺布加工后述） 返回

  7. 一般工艺 • 工艺流程 • 拔白处方 • 色拔处方 • 涂料色拔处方（见P148） • 地色染料 • 色防（氯化亚锡）染料 • 工艺说明 返回

  8. 工艺流程 返回

  9. 拔白处方 返回

  10. 色拔处方 返回

  11. 地色染料 返回

  12. 色防（氯化亚锡）染料 Dianix～日本三菱 Kayalon～ 日本化药 Palanil～ 德国巴斯夫 Foron～瑞士科莱蒽 Meketon～日本三井 返回 可用国产染料:荧光黄Ⅱ;艳黄8GFF;红3B;蓝2BLN

  13. 工艺说明 • 蒸化 • 不同蒸化工艺效果 • 注意事项 • 原糊 • 防拔染剂\助剂 • 后处理 • 1.水洗要充分. • 2.可加以20ml/L32%盐酸洗涤. 返回

  14. 不同蒸化工艺效果 返回

  15. 注意事项 • 圆筒汽蒸:必须彻底排除空气\保持蒸汽循环. 避免氧化;获得花型清晰度和拔白效果. • 高温蒸化:花型清晰\拔白好\手感好\速度较快;加吸湿剂,可提高得色量. • 一般不用热熔: 染料升华～影响得色量\花型清晰度\拔白. 后处理困难～影响手感（涤纶稠\纯涤纶针织布更不适宜） 返回

  16. 原糊 • 一般用淀粉混合糊（糊精\醚化化淀粉等）或合成龙胶. （前者较便宜） • 涂料色防用合成龙胶-乳化糊. • 不能使用离子型糊料. （与还原剂凝聚） 如羧甲基淀粉\羧甲基纤维素\海藻糊. 返回

  17. 防拔染剂\助剂 • 羟甲基亚磺酸盐一般只用于拔白（适宜色拔的分散染料很少）.色拔则用氯化亚锡或加工锡. • 氯化亚锡会造成织物泛黄（蒸化时与染料\糊料形成色淀）\对设备造成酸腐蚀.加聚乙二醇\六偏磷酸钠\双氰胺\硅酸钠等可克服泛黄. 加工锡比氯化亚锡效果好;而成本略高. • 尿素:吸湿\中和HCl. 返回

  18. 碱剂法 • 工艺特点～ • 工艺流程 • 工艺处方 • 地色罩印浆\地色浸轧液 • 防白浆\色防浆 • 分散染料选择 • 地色染料（不耐碱） • 色防染料（耐碱） 防染效果好\成本低\废水污染小. 返回

  19. 工艺流程 洗 蒸化条件:175-180℃,7min. 碱洗:4ml/L30%烧碱,85℃,2min. 还原清洗:保险粉或二氧化硫脲,70-80 ℃,10min. 返回

  20. 地色罩印浆\地色浸轧液 地色浆: 地色液: 染料 x 染料 x 温水 y 温水 y 海藻糊 400-500g 增深剂 10g 防染盐s 10g 硫酸铵 2g ———————————— ——————————— 1000g 1000g 返回

  21. 防白浆\色防浆 防白浆: 纯碱 60g 聚乙二醇(分子量200) 50g 甘油 50g 海藻糊 500g 水 340g —————————— 总量 1000g 色防浆: 耐碱分散染料 x 温水 y 纯碱 50g 聚乙二醇(分子量200) 50g 甘油 50g 海藻糊 500g ——————————— 总量 1000g 返回

  22. 地色染料（不耐碱） 返回

  23. 色防染料（耐碱） 返回

  24. 铜络合法 • 工艺流程 • 色防浆（不螯合分散染料） • 地色浆（能螯合分散染料） • 染料选择 • 地色染料（能螯合） • 色防染料（不螯合） • 说明 返回

  25. 工艺流程 台板贴绸→网印防染浆→刮地色浆→烘干→汽蒸固色→水洗→皂洗→水洗→烘干 返回

  26. 色防浆（不螯合分散染料） 醋酸铜 50-100g 氨水（25%） 50-70g 染料 x 水 y 淀粉浆 500g ———————————— 总量 1000g 返回

  27. 地色浆（能螯合分散染料） 染料 x 水 y 防染盐S 10g 淀粉混合浆 400g ——————————————— 总量 1000g 返回

  28. 地色染料（能螯合） 返回

  29. 色防染料（不螯合） 返回

  30. 说明 • 可应用活性炭做防白浆（不能色防）. • 氨水:稳定铜离子. • 蒸化条件同前工艺. • 蒸化后宜酸洗,然后再做其它后处理. 蒸化→冷水洗→酸洗（10-20g/L硫酸） 返回

  31. 拔染印花 • P149碱剂拔染\还原剂拔染工艺. • 注意点: 1.拔染处方\蒸化\后处理工艺与相应防染基本同. （原理一样） 2.拔染难度大. （1）只针对超细涤纶纤维产品. （2）用量略大;并加助拔剂. （3）酸碱度的控制很重要. 需综合考虑拔染效果\纤维损伤及织物泛黄问题. 返 回

More Related
