مكونات الحاسب المادية. البرامج - Software. العتاد - Hardware. المكونات المادية(العتاد) Hardware. هي الأجزاء التي يتكون منها الجهاز ونستطيع إدراكها ومشاهدتها. أعطي مثال على ذلك ؟. تنقسم المكونات المادية إلى عدة أقسام ، منها :. وحدة النظام. 1. وحدة الإدخال. 2. وحدة الإخراج. 3.
E N D
مكونات الحاسب المادية البرامج -Software العتاد - Hardware
المكونات المادية(العتاد)Hardware هي الأجزاء التي يتكون منها الجهاز ونستطيع إدراكها ومشاهدتها . أعطي مثال على ذلك ؟
تنقسم المكونات المادية إلى عدة أقسام ، منها : وحدة النظام 1 وحدة الإدخال 2 وحدة الإخراج 3 وحدات التخزين 4
وحدة النظام 1 تشمل معظم المكونات المادية داخل صندوق الحاسب ومن أهمها :
لوحة النظام – System Board 1 • تسمى أيضاً باللوحة الأم – MotherBoard . • وذلك لأنها المسئولة عن توصيل أجزاء النظام ببعضها • البعض ، مثل توصيل لوحة المفاتيح والفأرة والشاشة • مع بقية أجزاء وحدة النظام . • تحتوي على جميع الوحدات كوحدة المعالجة المركزية • – الذاكرة – بطاقات وثقوب التوسعة - المنافذ ....

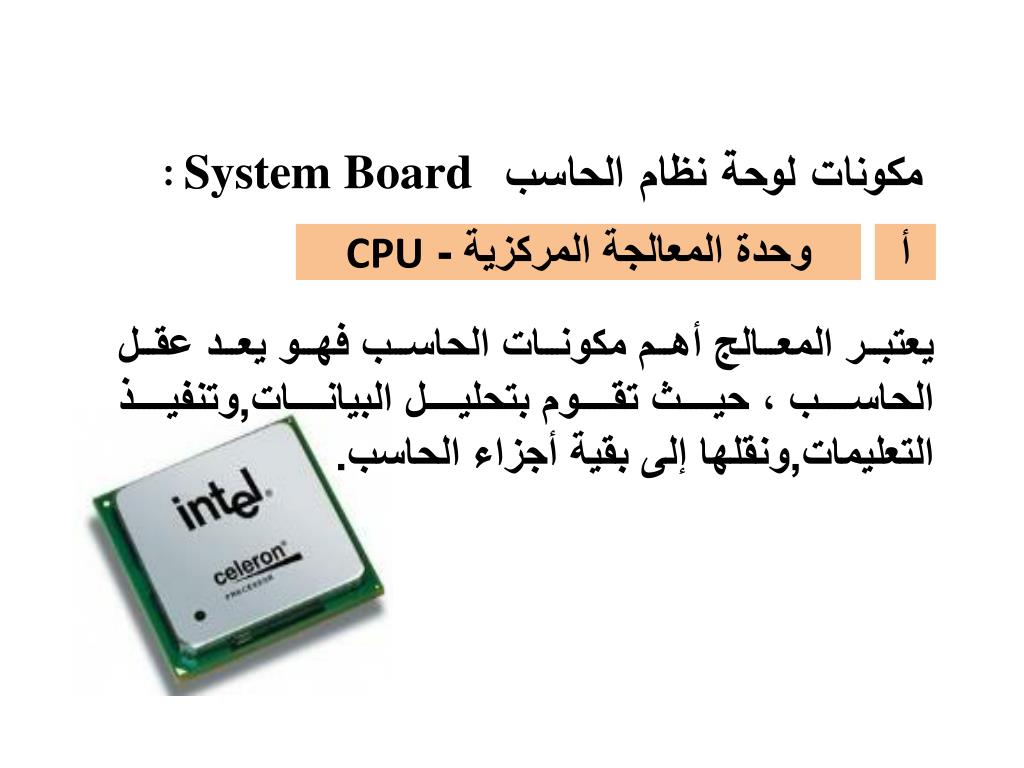

مكونات لوحة نظام الحاسب System Board: وحدة المعالجة المركزية - CPU أ يعتبر المعالج أهم مكونات الحاسب فهو يعد عقل الحاسب ، حيث تقوم بتحليل البيانات,وتنفيذ التعليمات,ونقلها إلى بقية أجزاء الحاسب.
تتكون وحدة المعالجة من وحدتين رئيسين هما : وحدة التحكــم Control Unit (CU) تقوم بالتحكم بأجزاء الحاسب وهي تقوم بالإشراف على جميع العمليات التي تقوم بها الوحدات المختلفة .
تتكون وحدة المعالجة من وحدتين رئيسين هما : وحدة الحساب والمنطق Arithmetic and Logic Unit (ALU) تتولى إجراء العمليات الحسابية وإجراء الأعمال المنطقية ، وتقاس سرعة المعالج بعدد العمليات الحسابية والمنطقية خلال الثانية . ووحدتها ميجا هيرتز( MHZ ) .
مثال لضرب الرقمين 4 و 3 : الذاكرة ALU ترسل النتيجة 12 لحفظها في الذاكرة : 3 × 4 =12 المعالج : يحضر من الذاكرة أمر الضرب لـ 4 ، 3 المعالج ALU تقوم بعملية الضرب وحدة التحكم : تحلل أمر الضرب وترسله إلى ALU ALU CU

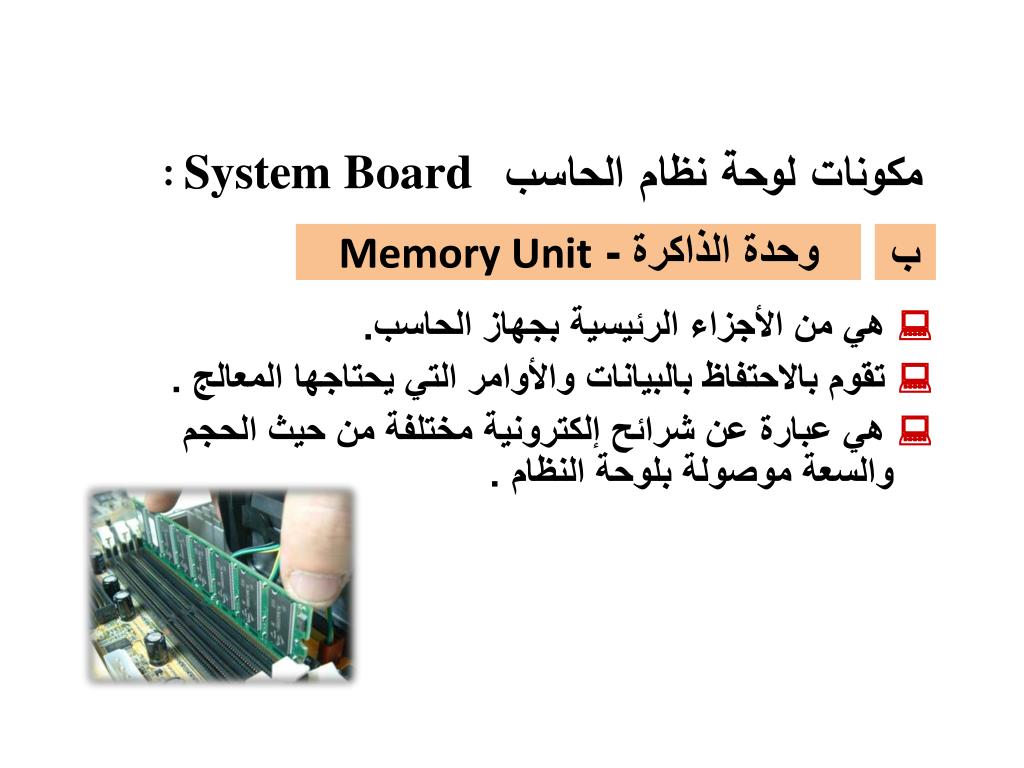

مكونات لوحة نظام الحاسب System Board: وحدة الذاكرة - Memory Unit ب هي من الأجزاء الرئيسية بجهاز الحاسب. تقوم بالاحتفاظ بالبيانات والأوامر التي يحتاجها المعالج . هي عبارة عن شرائح إلكترونية مختلفة من حيث الحجم والسعة موصولة بلوحة النظام .
تنقسم الذاكرة إلى قسمين هما ذاكرة القراءة فقط (ROM ) ذاكرة مثبتة على لوحة النظام تخزن فيها المعلومات اللازمة لتشغيل الحاسب ولا يمكن مسح ما بداخلها أو الإضافة إليها . كما أنها تمتاز بأن البيانات والبرامج المخزنة لا تزول بانقطاع التيار الكهربائي .

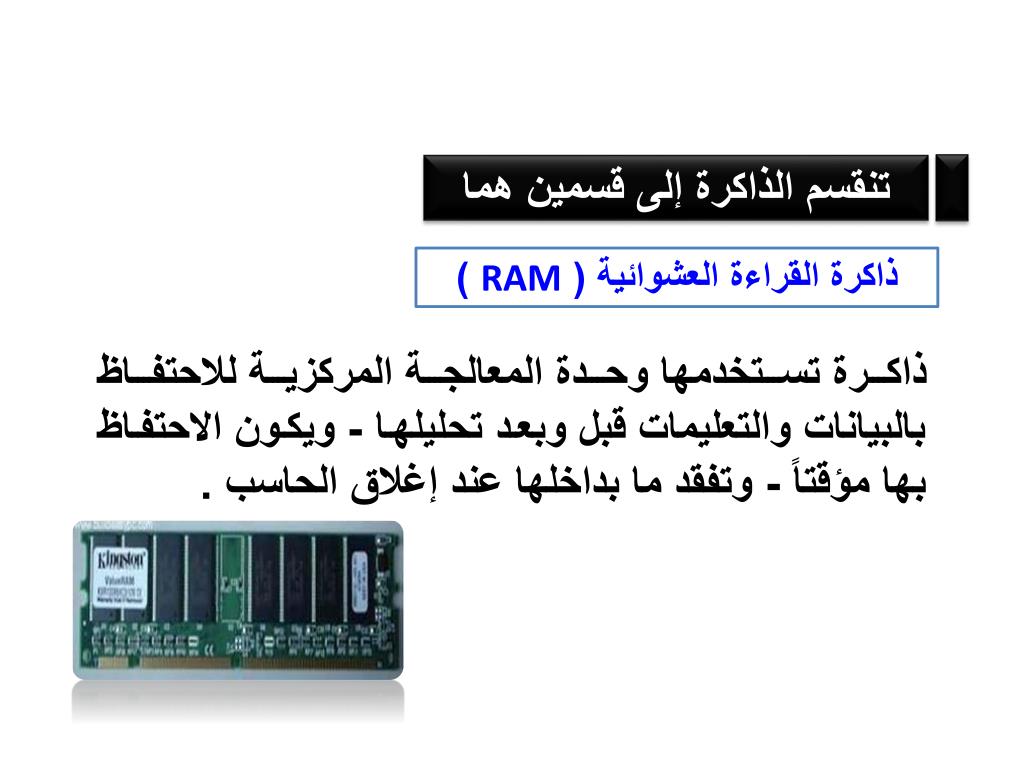

تنقسم الذاكرة إلى قسمين هما ذاكرة القراءة العشوائية ( RAM ) ذاكرة تستخدمها وحدة المعالجة المركزية للاحتفاظ بالبيانات والتعليمات قبل وبعد تحليلها - ويكون الاحتفاظ بها مؤقتاً - وتفقد ما بداخلها عند إغلاق الحاسب .
مكونات لوحة نظام الحاسب System Board: فتحات وبطاقات التوسعة ج توجد في لوحة النظام يمكن من خلالها إدراج بطاقات التوسعة لتوصيل بعض ملحقات الحاسب .

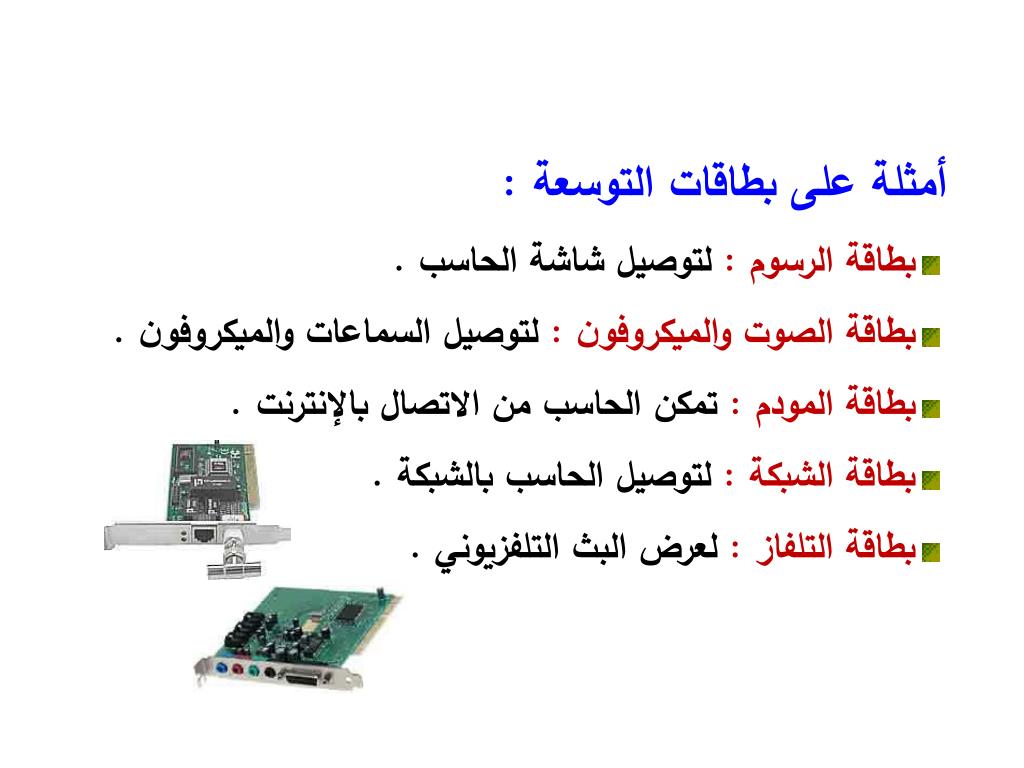

أمثلة على بطاقات التوسعة : • بطاقة الرسوم : لتوصيل شاشة الحاسب . • بطاقة الصوت والميكروفون : لتوصيل السماعات والميكروفون . • بطاقة المودم : تمكن الحاسب من الاتصال بالإنترنت . • بطاقة الشبكة : لتوصيل الحاسب بالشبكة . • بطاقة التلفاز : لعرض البث التلفزيوني .
مكونات لوحة نظام الحاسب System Board: ممر البيانات (Data bus) د عبارة عن وصلات إلكترونية تنقل البيانات والأوامر من وحدة لأخرى ، مثل مسار السيارات ، وتحدد سعتها بعدد البتات التي تمر في نفس الوقت .
المنافذ - Ports 2 يمكن من خلالها توصيل الأجهزة المختلفة خلف صندوق الحاسب في الغالب مثل لوحة المفاتيح ، الطابعة، ومنها :
المنافذ المتسلسلة – Serial Port ( SP ) تقوم بإرسال بت واحد في الوقت الواحد . مثل لوحة المفاتيح – الفأرة – المودم . 1 0 1 0 1 0 1 0
المنافذ المتوازية – Parallel Port ( PP ) تقوم بإرسال عدة بتات في نفس الوقت . مثل الطابعات – الماسحات الضوئية . 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 لماذا نستخدم المنافذ المنافذ المتوازية في الطابعات ؟
المنفذ التسلسلي العام – UinversalSerial Bus ( USB ) يستخدم كبديل للمنافذ التسلسلية والمتوازية . وقد ظهرت أنواع سريعة مثل ( USB 2 )
المزود الكهربائي – Power Supply 3 يقوم بتزويد الحاسب بالكهرباء ، حيث يقوم بتحويل الكهرباء المتصلة إلى متقطعة ، ويحتوي على مروحة للتبريد وحماية الحاسب من الحرارة الناتجة من عمل المزود الكهربائي .
محركات الأقراص – Disk Drivers 4 تقوم بالتحكم في وحدات التخزين الخارجية ، ومن أشهرها : • محرك الأقراص المرنة – Floppy Drive . • محرك الأقراص المدمجة – CD Drive . • محرك أقراص الفيديو المدمجة – DVD Drive . • محرك الأشرطة الممغنطة – Tape Drive .
