Midtronics

Применение технологий MIDTRONICS для повышения надежности и сокращения затрат

на обслуживание АКБ

  • Конференция ИКТ в ТЭК, Москва, 21 апреля 2011г.

  • Михаил Кулигин, генеральный директор ЗАО «Логический Элемент»


Midtronics

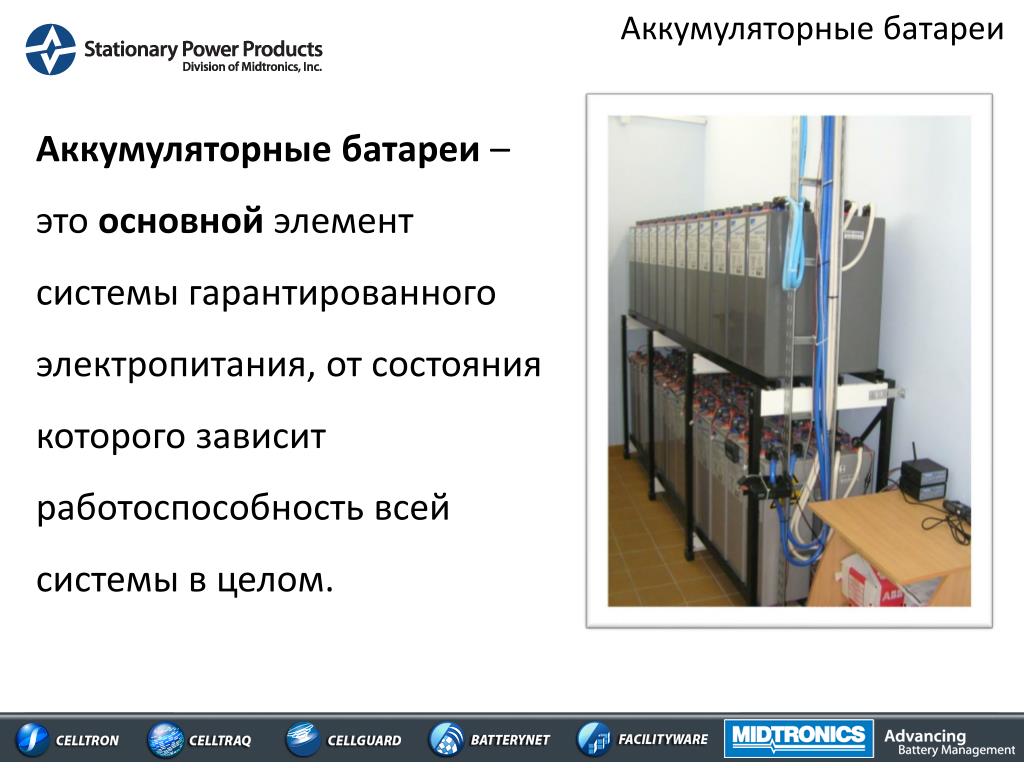

Аккумуляторные батареи

Аккумуляторные батареи – это основной элемент системы гарантированного электропитания, от состояния которого зависит работоспособность всей системы в целом.


Midtronics

Применение аккумуляторов в ТЭК

ИБП в ЦОДах, серверных и офисных площадках

Электроустановки на объектах производственной инфраструктуры

Корпоративная связь и АСУ


Midtronics

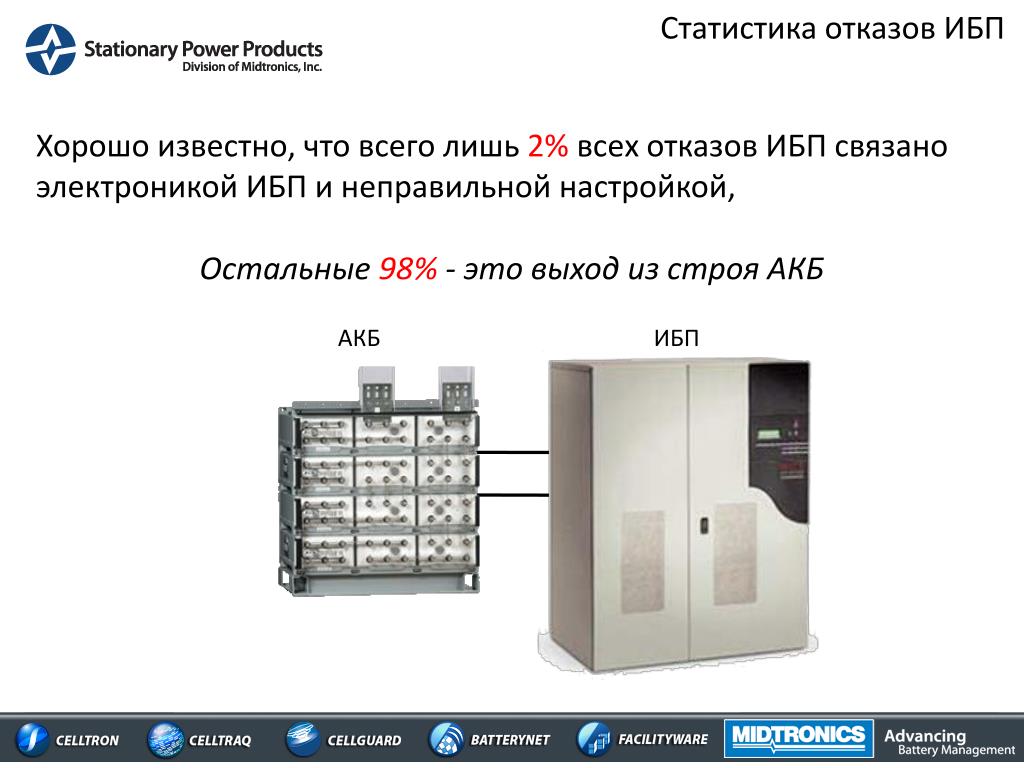

Статистика отказов ИБП

Хорошо известно, что всего лишь 2% всех отказов ИБП связано электроникой ИБП и неправильной настройкой,

Остальные 98% - это выход из строя АКБ

АКБ

ИБП


Midtronics

Статистика отказов АКБ: причины


Midtronics

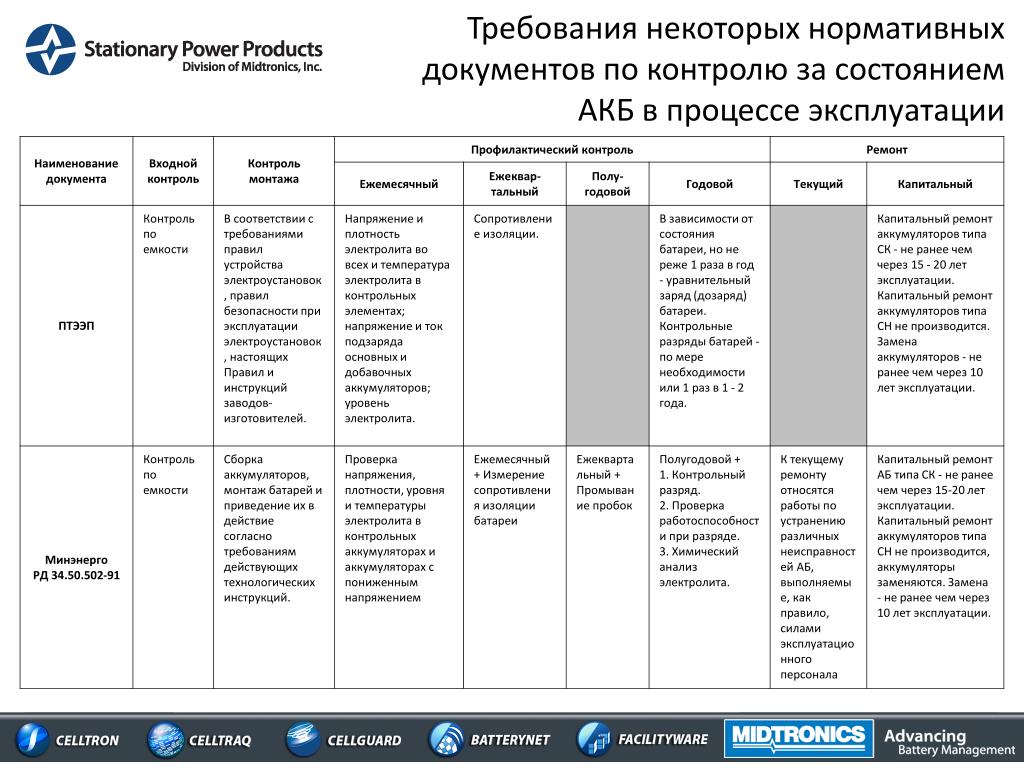

Требования некоторых нормативных документов по контролю за состоянием АКБ в процессе эксплуатации


Midtronics

Требования некоторых нормативных документов по контролю за состоянием АКБ в процессе эксплуатации


Midtronics

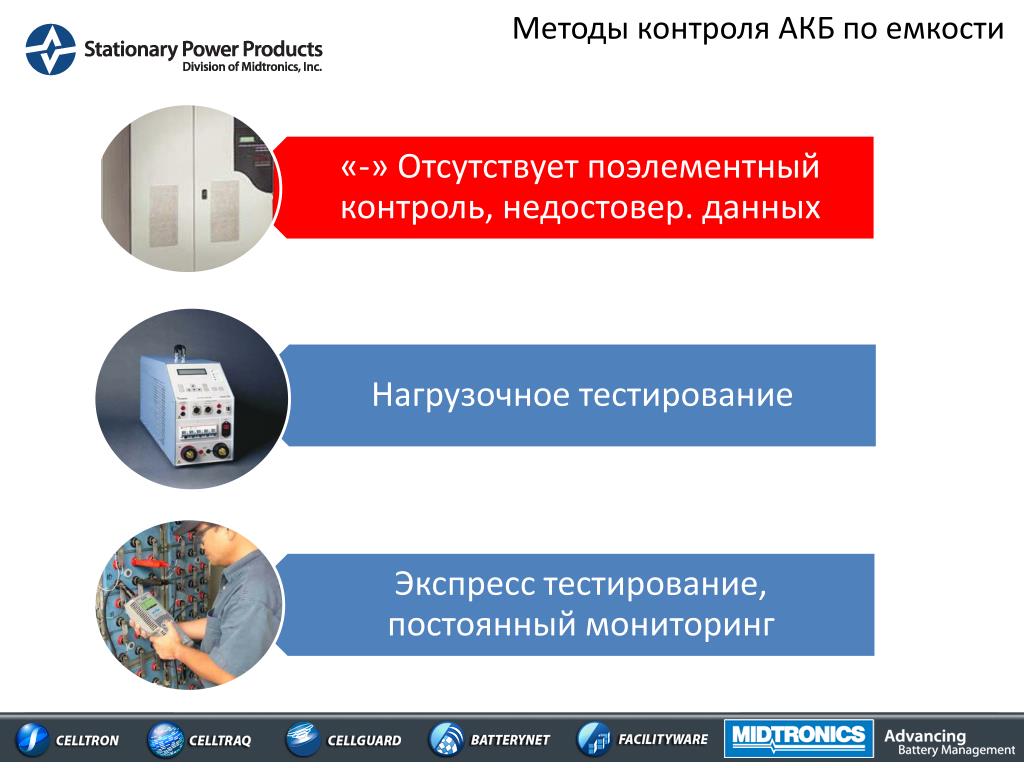

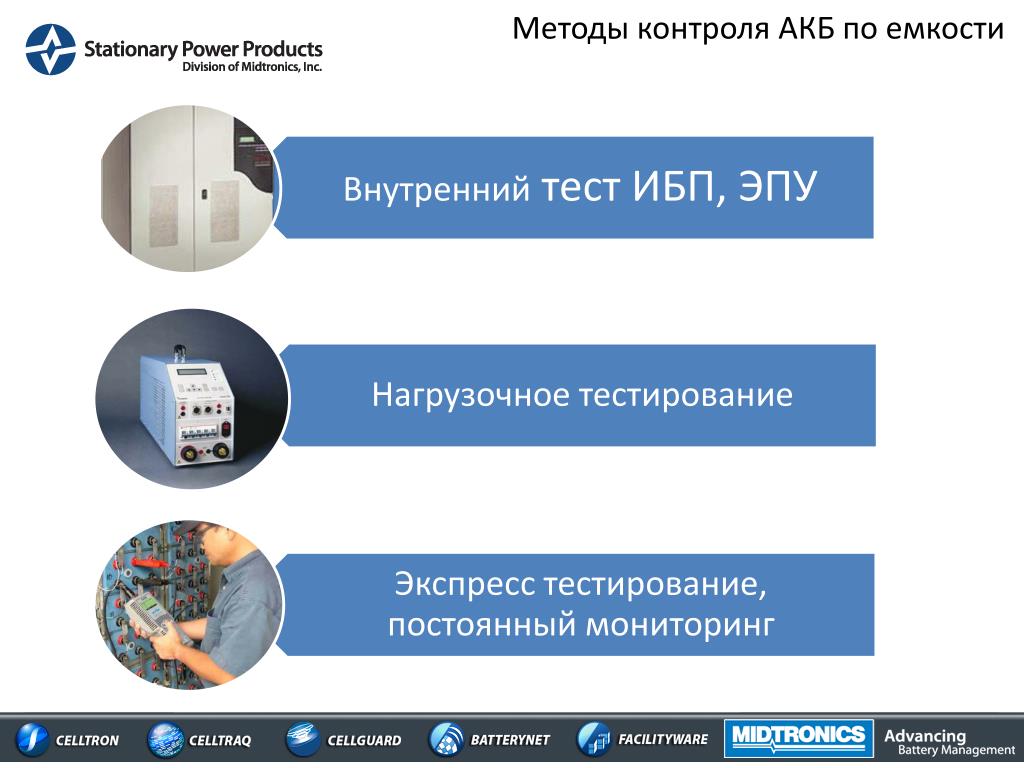

Методы контроля АКБ по емкости


Midtronics

Методы контроля АКБ по емкости


Midtronics

Методы контроля АКБ по емкости


Midtronics

Методы контроля АКБ по емкости


Midtronics

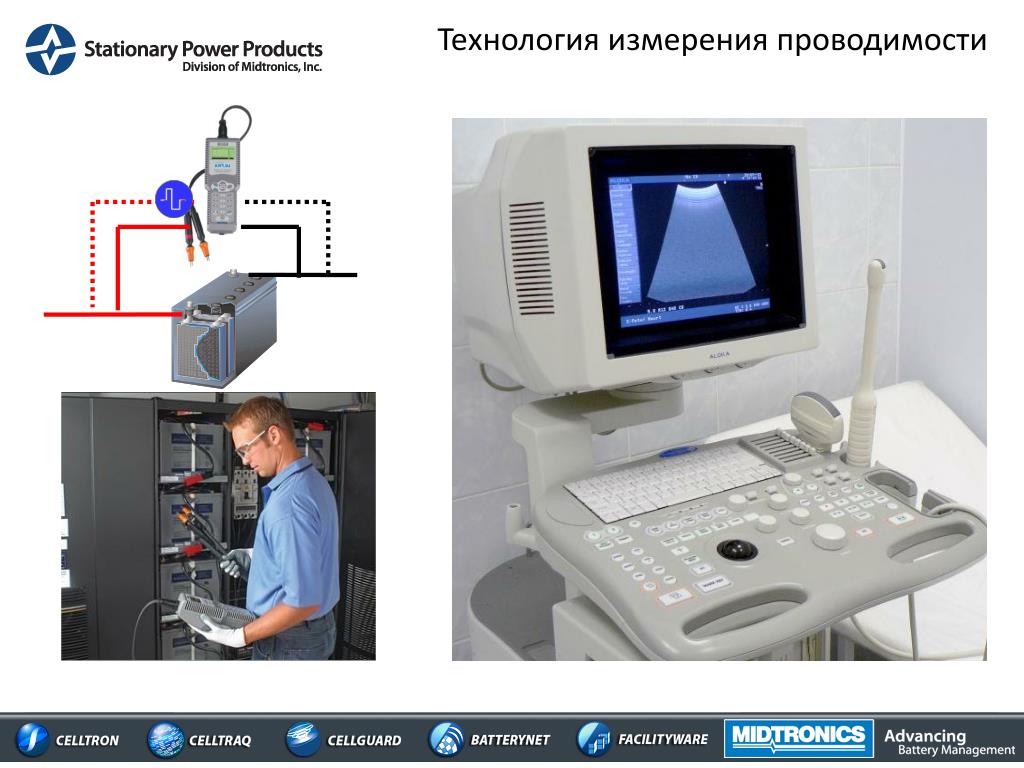

Технология измерения проводимости


Midtronics

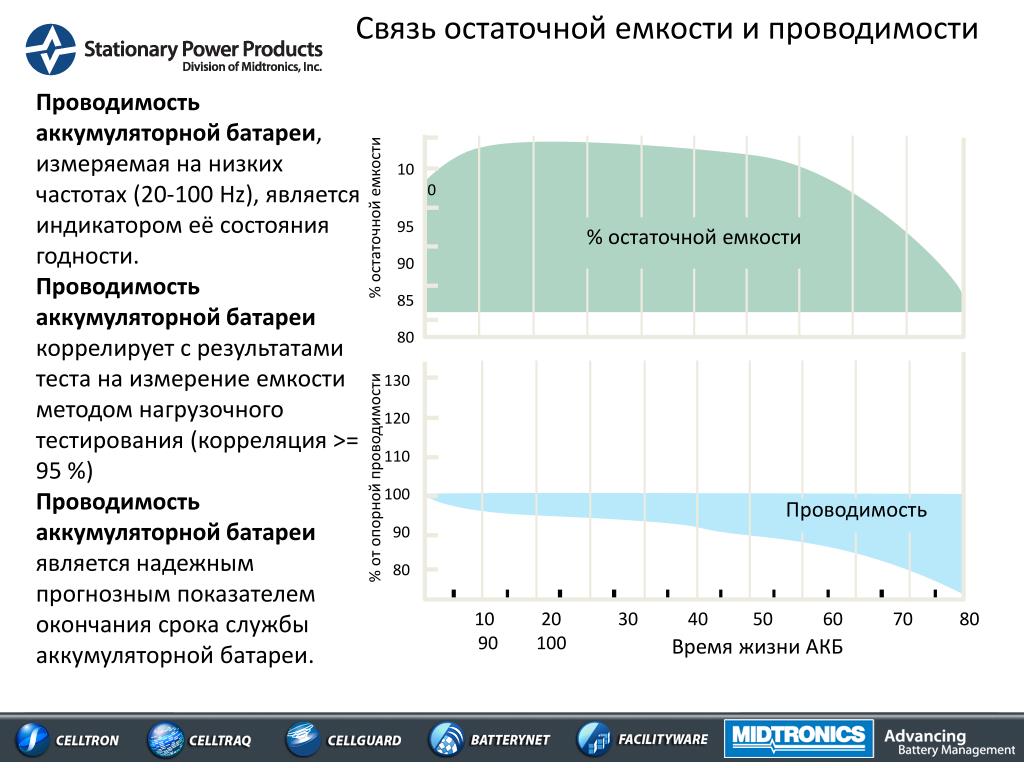

Связь остаточной емкости и проводимости

Проводимость аккумуляторной батареи, измеряемая на низких частотах (20-100 Hz), является индикатором её состояния годности.

Проводимость аккумуляторной батареи коррелирует с результатами теста на измерение емкости методом нагрузочного тестирования (корреляция >= 95 %)

Проводимость аккумуляторной батареи является надежным прогнозным показателем окончания срока службы аккумуляторной батареи.

100

95

90

85

80

% остаточной емкости

% остаточной емкости

130

120

110

100

90

80

% от опорной проводимости

Проводимость

102030405060708090100

Время жизни АКБ


Midtronics

Опыт применения в ТЭК

Объект тестирования: ФСК ЕЭС ПС, г. Санкт-Петербург

Дата: 26 ноября 2009 года

Тестируемые аккумуляторные батареи:

  • Батарея А: Аккумуляторная батарея, 105 x 2В элементов типа 4HOPzS 400

  • Батарея В: Аккумуляторная батарея, 21 x 2 B элементов типа Hoppecke


Midtronics

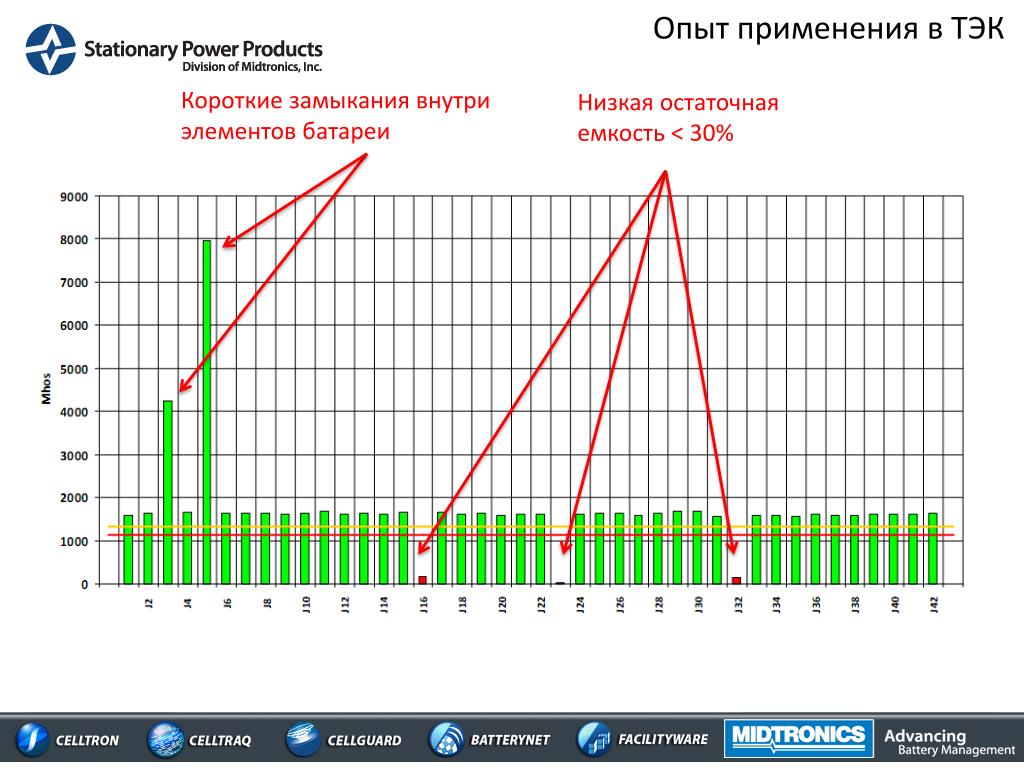

Опыт применения в ТЭК

Короткие замыкания внутри элементов батареи

Низкая остаточная емкость < 30%


Midtronics

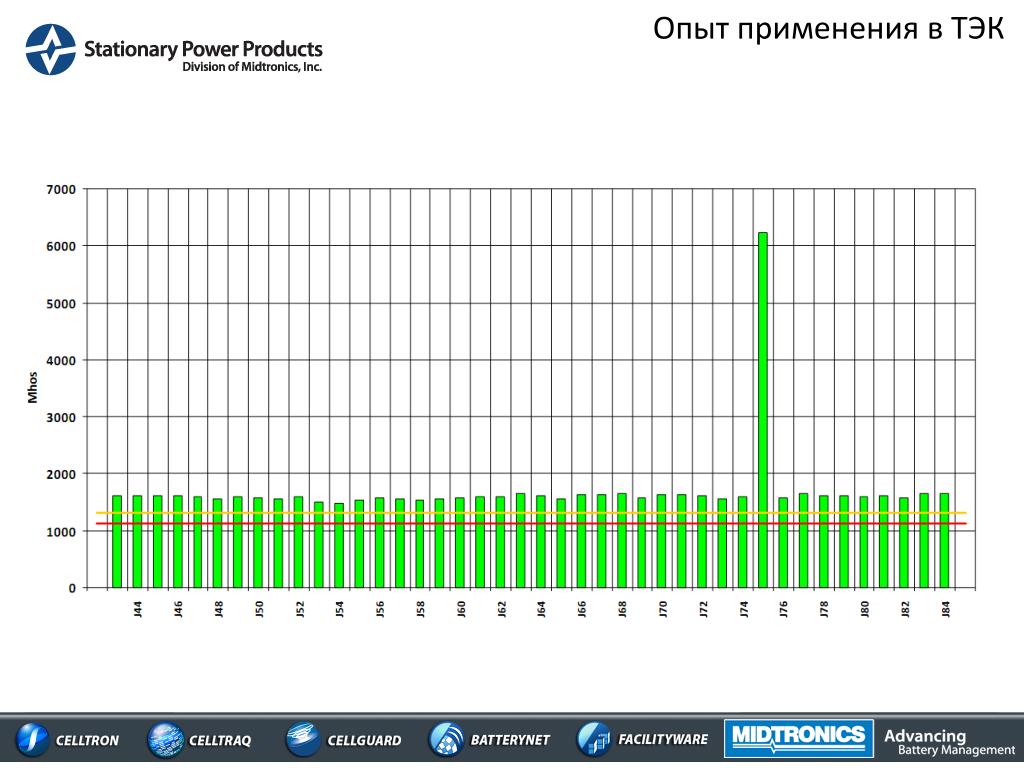

Опыт применения в ТЭК


Midtronics

Опыт применения в ТЭК

Остаточная емкость менее 80%


Midtronics

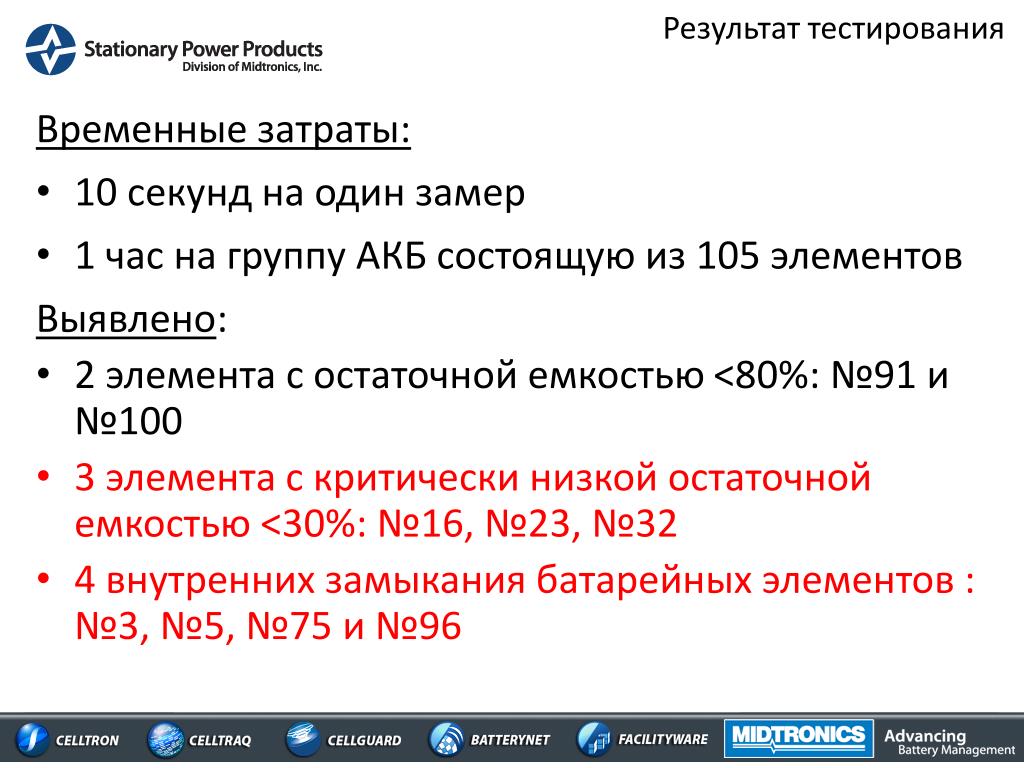

Результат тестирования

Временные затраты:

  • 10секунд на один замер

  • 1 час на группу АКБ состоящую из 105 элементов

    Выявлено:

  • 2 элемента с остаточной емкостью <80%: №91 и №100

  • 3 элемента с критически низкой остаточной емкостью <30%: №16, №23, №32

  • 4 внутренних замыкания батарейных элементов : №3,№5, №75 и №96


Midtronics

Применяемое оборудование


Midtronics

Применяемое оборудование


Midtronics

Применяемое оборудование


Cellguard system

CellGuard System – система мониторингаАКБ

  • Беспроводной интерфейс

  • Клиент-серверная архитектура системы

  • Использование технологии измерения проводимости Midtronics

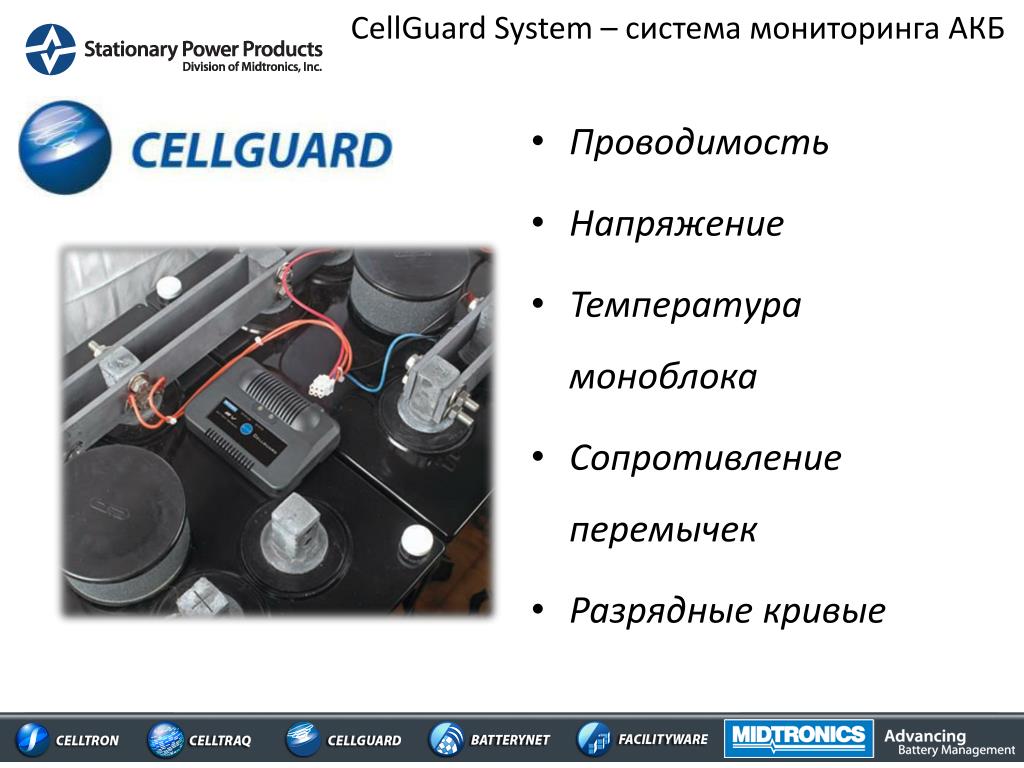

Cellguard system1

CellGuard System – система мониторингаАКБ

  • Проводимость

  • Напряжение

  • Температура моноблока

  • Сопротивление перемычек

  • Разрядные кривые

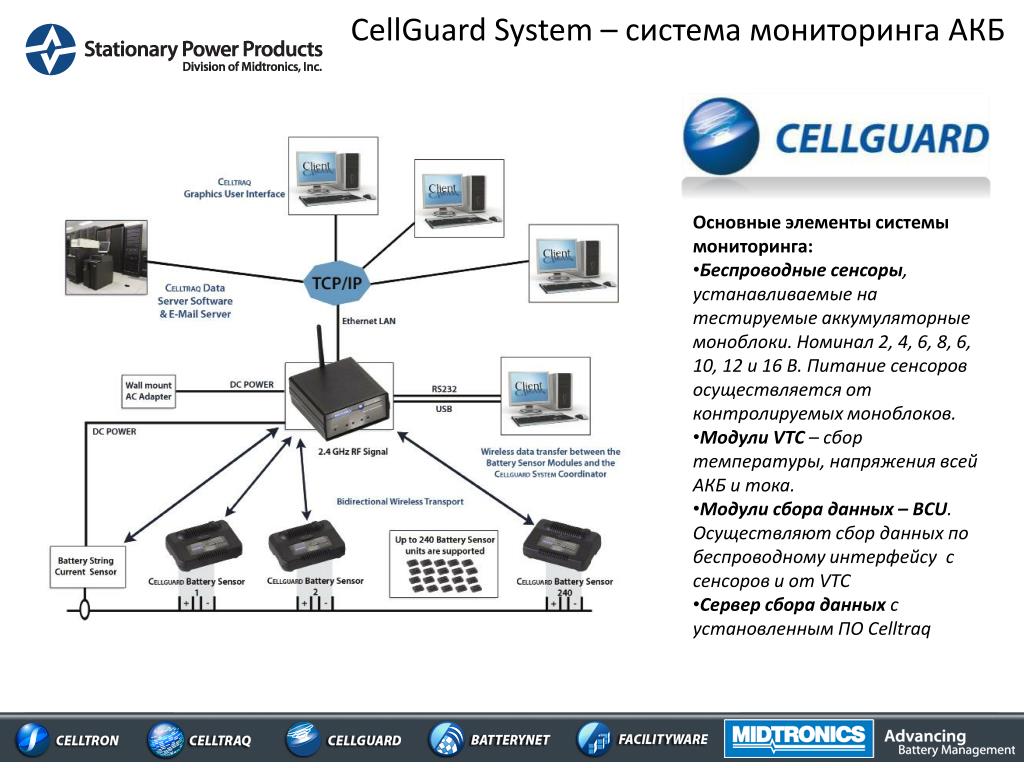

Cellguard system2

CellGuard System – система мониторингаАКБ

Основные элементы системы мониторинга:

  • Беспроводные сенсоры, устанавливаемые на тестируемые аккумуляторные моноблоки. Номинал 2, 4, 6, 8, 6, 10, 12 и 16 В. Питание сенсоров осуществляется от контролируемых моноблоков.

  • Модули VTC – сбор температуры, напряжения всей АКБ и тока.

  • Модули сбора данных – BCU. Осуществляют сбор данных по беспроводному интерфейсу с сенсоров и от VTC

  • Сервер сбора данных с установленным ПО Celltraq

Архитектура CellGuard System


Cellguard system3

CellGuard System – система мониторингаАКБ


Midtronics

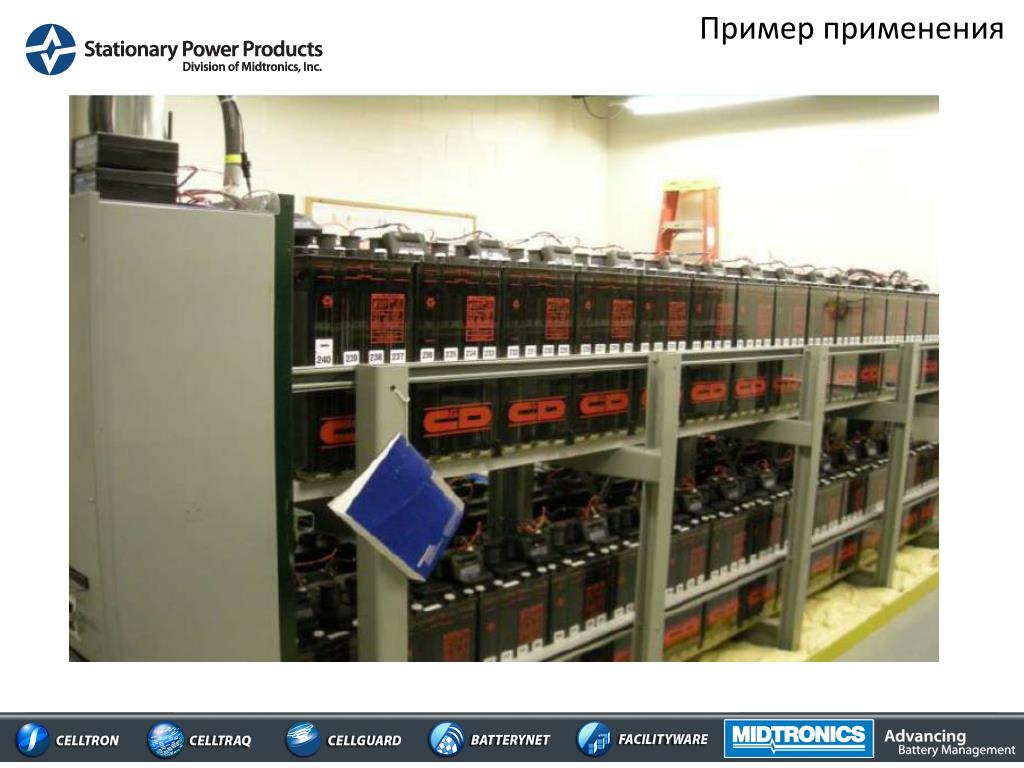

Пример применения


Midtronics

Достоинства предлагаемого решения

Технология измерения полной проводимости АКБ – это достоверно, быстро и безопасно

Беспроводной интерфейс передачи данных

Все оборудование сертифицировано и внесено в госреестр средств измерений РФ

Русифицированное оборудование и ПО

Невысокая TCO системы CellGuard Systemи тестеров

Техническая и Сервисная поддержка 24/7/365 в России


Midtronics

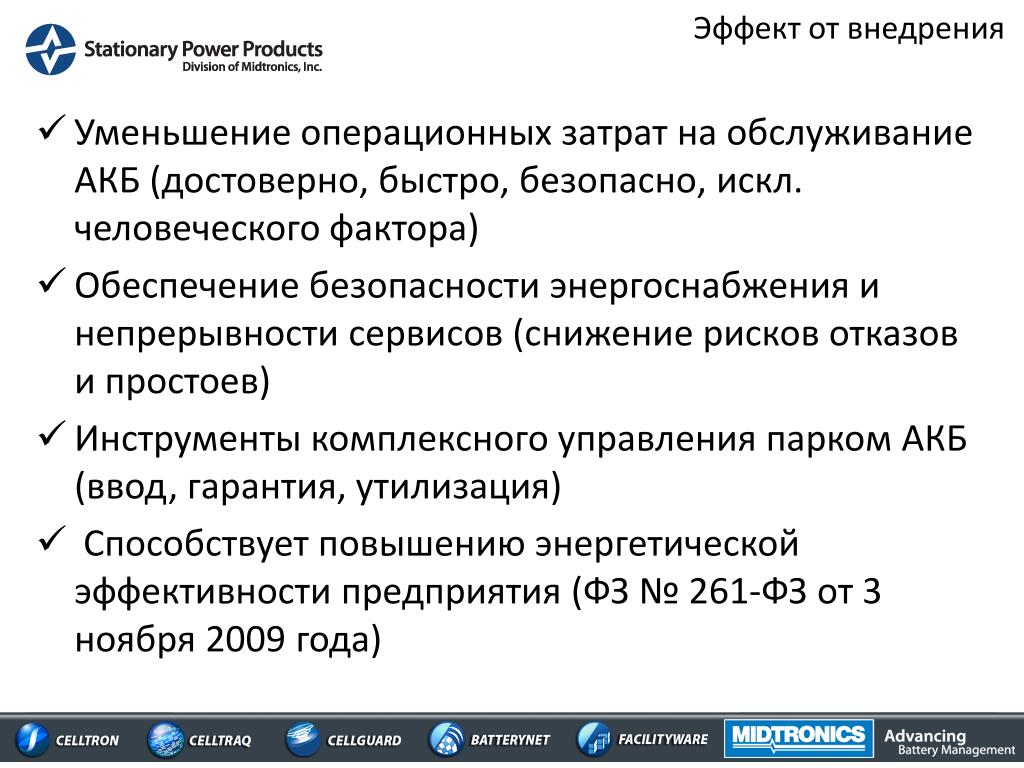

Эффект от внедрения

  • Уменьшение операционных затрат на обслуживание АКБ (достоверно, быстро, безопасно, искл. человеческого фактора)

  • Обеспечение безопасности энергоснабжения и непрерывности сервисов (снижение рисков отказов и простоев)

  • Инструменты комплексного управления парком АКБ (ввод, гарантия, утилизация)

  • Способствует повышению энергетической эффективности предприятия (ФЗ № 261-ФЗ от 3 ноября 2009 года)


Midtronics

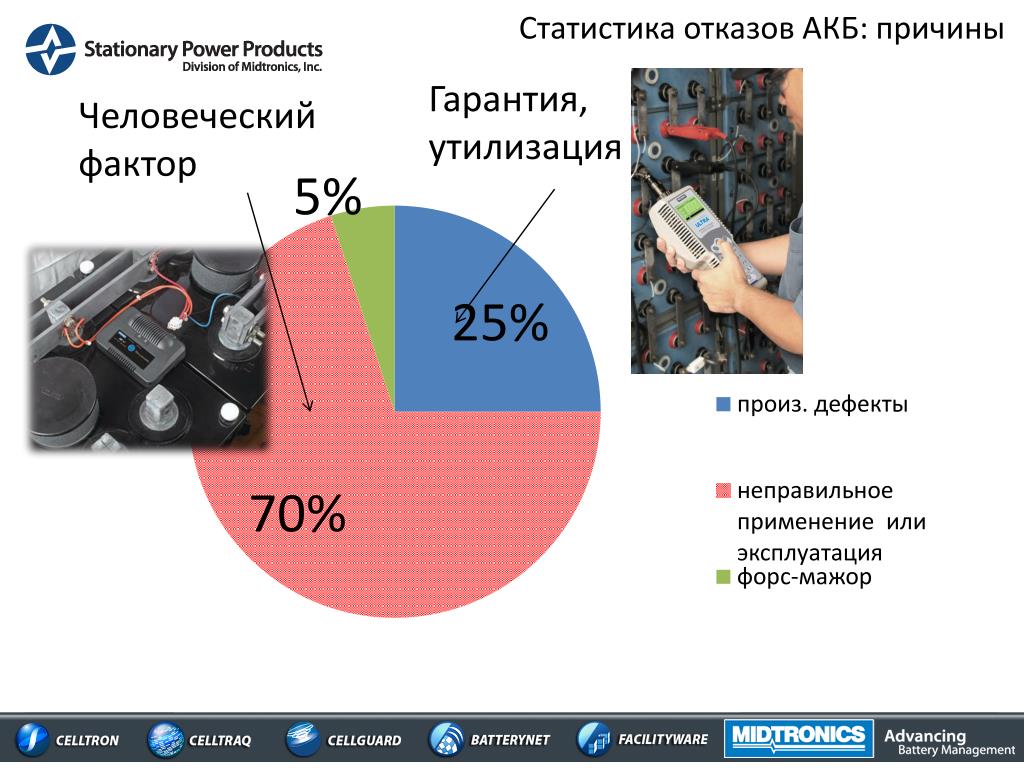

Статистика отказов АКБ: причины

Гарантия, утилизация

Человеческий фактор


Roi 14

ROI: мониторинг 14 площадок ЦОД


Roi 141

ROI: мониторинг 14 площадок ЦОД


Midtronics

Ключевые клиенты SPP:

Telecommunications

Electric Power

Battery Suppliers

UPS Suppliers


Midtronics

Корпоративные клиентыMidtronics:

Transportation Division


Midtronics

Спасибо за внимание

Вопросы!?

Михаил Кулигин

ЗАО “Логический Элемент”

Официальное торговое представительство в России и странах СНГ

125190, Россия, Москва, Ленинградский пр., д.80, корпус. 23. Тел./факс: (495) 229 3632, тел. :(495) 642 2444
