Presentation Transcript


Pr sentation de l tude

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde

Syndicat Mixte d’Études pour la Gestion de la Ressource en Eau du Département de la Gironde

Présentation de l’étude

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Contexte d’étude

Rappel sur Le Schéma d’Aménagement et de Gestion de l’Eau (S.A.G.E.) Nappes profondes de Gironde :

Réduction des prélèvements de 30 millions de m3/an

 ½ par économies d ’eau

 ½ par des ressources de substitution

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Objectifs

Établir une synthèse exhaustive sur l’usage géothermique des différents aquifères profonds à très profonds du département de la Gironde,

  • Conclure sur la valorisation possible des eaux après leur exploitation calorifique (usage direct vers l’AEP, utilisation comme ressource de substitution pour d ’autres usages,…).

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Notion de Géothermie

Qu’est-ce que la géothermie ?

Ensemble des phénomènes thermiques internes du globe terrestre.

Appliquée à l’eau, c’est la croissance des températures des eaux

souterraines en fonction de leur profondeur de circulation et de stockage.

Relation entre la température en sortie du puits et la profondeur la plus

importante du captage :

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Recensement des forages géothermiques

L’inventaire des forages géothermiques puis leur caractérisation s’est basé sur:

- une recherche bibliographique,

- la consultation de la DRIRE,

-des entretiens techniques avec l’ensemble des exploitants.

Le parc géothermique aquitain est le 2ème plus important au niveau national après celui du bassin parisien.

14 forages géothermiques ont été recensés.

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Parc de forages (1/2)

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Parc de forages (2/2)

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Localisation des forages

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Contexte géologique (1/2)

Le parc d’ouvrages pris en compte concerne 6 niveaux aquifères avec :

* l’aquifère Oligocène captif

* la nappe Eocène (moyen à supérieur) répartie dans l’Est et la

partie centrale du département

* forage mixte Eocène Inférieur, sommet du Crétacé Supérieur

* la nappe du Maastrichtien Campanien IV-V

* le complexe aquifère du Turonien – Cénomanien Inférieur Wealdien) : parc des 6 forages profonds existant sur l’agglomération Bordelaise

* l’aquifère du Purbeckien – Wealdien

Cas particulier des aquifères tertiaires (Oligocène et Eocène), pris en compte dans l’étude : Les ouvrages concernés captent une ressource localement déficitaire (notamment l’Eocène sur l’agglomération bordelaise) ou bien devant faire l’objet de prélèvements plus amoindris (partie Est du département).

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Contexte géologique (2/2)

Descriptif géologique-hydrogéologique sommaire :

CRETACE SUPERIEUR

L’aquifère du Maastrichtien Campanien IV-V :

Système aquifère composé par un ensemble multicouche captif formé par des niveaux de calcaires bioclastiques plus ou moins détritiques selon les zones dans la partie terminale du Campanien et dans le Maastrichtien.

L’aquifère du Santono Turonien – Cénomanien Inférieur :

Mêmes caractéristiques du système aquifère que pour le Maastrichtien, sur l’ensemble des faciès du Turonien-Coniacien-Santonien ainsi que sur la partie basale du Cénomanien.

CRETACE INFERIEUR – JURASSIQUE SUPERIEUR

L’aquifère du Purbeckien – Wealdien :

La nappe des grès siège dans des dépôts grossiers détritiques du Crétacé Inférieur du bassin de Parentis, et reste particulièrement mal connue.

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Productions annuelles (1/3)

Aquifère du Crétacé supérieur (Maastrichtien – Campanien IV-V)

Aquifère du Purbecko Wealdien

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Productions annuelles (2/3)

Aquifère du Crétacé supérieur (Santono Turonien à Cénomanien inférieur)

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

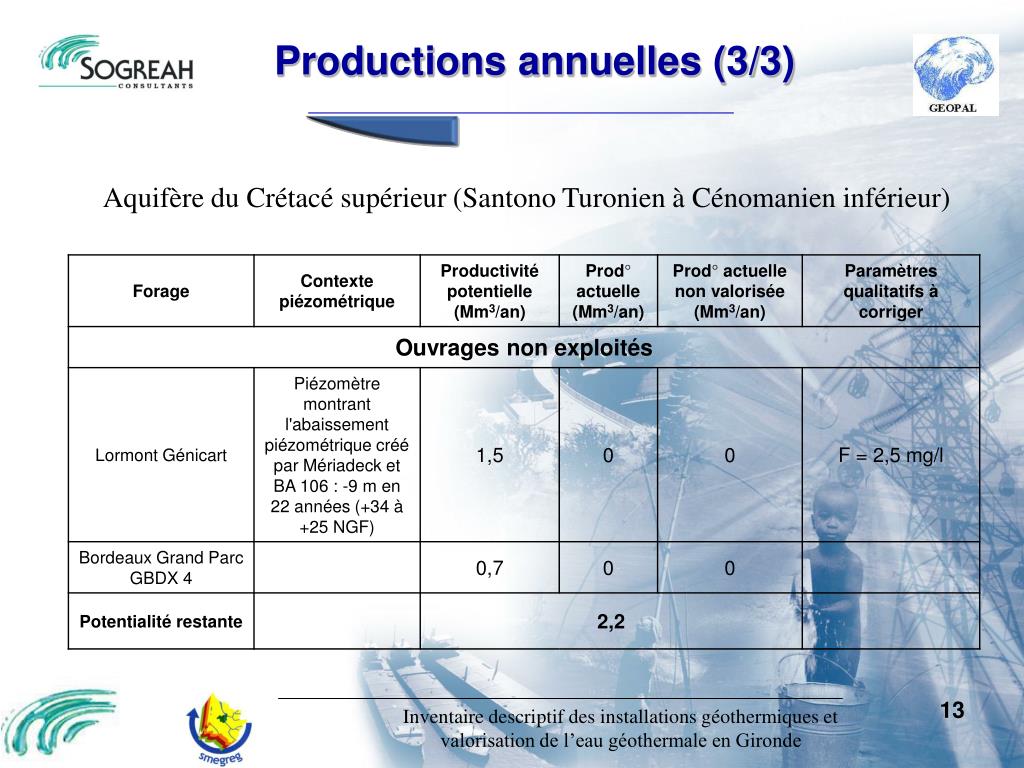

Productions annuelles (3/3)

Aquifère du Crétacé supérieur (Santono Turonien à Cénomanien inférieur)

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Ouvragessansvalorisationsecondaireenvisageable

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Ouvragesavecvalorisationsecondaireenvisageable

Forage de la BA 106 :

(0827-1X-0255/GMC1)

Paramètres déclassants:

- Température (51,5°C)

- Fer (0,99 mg/l)

Usages envisageables:

- AEP pour la BA 106

- AEP pour la CUB

- Arrosage des espaces verts, défense incendie

Volume à valoriser: 1 220 000 m3

Potentialitéestimée: 1 750 000 m3

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Ouvragesavecvalorisationsecondaireenvisageable

Forage de Domofrance :

(0827-2X-0500/GBDX3)

Paramètres déclassants:

- Température (39,6°C)

- Fer (0,28 mg/l)

Usages envisageables:

- AEP pour la CUB

- Eau industrielle

- Etude Sogréah en février 2004 pour une réinjection dans une autre nappe (Eocène, Oligocène, Cénomanien)

- Arrosage du tramway

- Défense incendie

Volume à valoriser: 650 000 m3

Potentialité estimée: 1 000 000 m3

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Ouvragesavecvalorisationsecondaireenvisageable

Forage de Mériadeck :

(0803-6X-0948/GBDX1)

Paramètres déclassants:

- Température (51 à 54°C)

- Fer (1,7 mg/l)

Usages envisageables:

- AEP pour la CUB

- Arrosage des espaces verts du tramway, défense incendie

Volume à valoriser: 260 000 m3

Potentialité estimée: 1 000 000 m3

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Ouvragesavecvalorisationsecondaireenvisageable

Forage de la Benauge :

(0803-6X-0954/GBDX2)

Paramètres déclassants:

- Température (38,6°C)

- Fluor (2,9 mg/l)

Usages envisageables:

- AEP pour la CUB

- Arrosage des espaces verts

- Défense incendie

Volume à valoriser: 52 000 m3

Potentialité estimée: 1 300 000 m3

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Ouvragesavecvalorisationsecondaireenvisageable

Forage du Stadium :

(0827-2X-0056/F1)

Paramètres déclassants:

- Température (34,8°C)

- Fluor (3,65 mg/l)

Usages envisageables:

- AEP pour la CUB

- Arrosage des espaces verts du tramway, défense incendie

Volume à valoriser: 440 000 m3

Potentialité estimée: 750 000 m3

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Ouvragesavecvalorisationsecondaireenvisageable

Forage Génicart :

(0803-7X-0398)

Paramètres déclassants:

- Température (46°C)

- Fluor (2,5 mg/l)

Usages envisageables:

- AEP pour la CUB

- Aménagement de loisir d’une ancienne gravière

- Défense incendie

Potentialité estimée: 1 500 000 m3

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Ouvragesavecvalorisationsecondaireenvisageable

Forage du Grand Parc :

(0803-6X-2316/GBDX4)

Paramètres déclassants:

- Température (45,4°C)

- Fluor (2 mg/l)

- Fer (3,65 mg/l)

Usages envisageables:

- AEP pour la CUB

- Arrosage des espaces verts, défense incendie

- Initialement projet de réinjection dans la nappe alluviale par le biais de 2 puits situés à proximité

Potentialité estimée: 700 000 m3

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Conclusion

Sur 14 forages recensés :

* 7 ne présentent pas d’intérêt pour une valorisation secondaire à usage AEP en raison :

- d’un débit d’exploitation faible ou optimal dans les conditions actuelles,

- de problèmes de qualité d’eau trop complexes à gérer.

* 7autres présentent une potentialité pour un usage AEP sous les

conditions particulières suivantes :

- abaissement de la température,

- diminution des teneurs en fluor,

- diminution des teneurs en fer…

Inventaire descriptif des installations géothermiques et valorisation de l’eau géothermale en Gironde


Pr sentation de l tude

Conclusion

* Retenons pour la possible utilisation en AEP, les volumes annuels suivants (essentiellement dans le Turonien-Cénomanien) :

- environ 2,3 Mm3 déjà exploités,

- environ 5,7 Mm3 complémentaires potentiellement exploitables.

* L’étude a montré la nécessité d'optimiser ou développer certaines filières

géothermiques pour améliorer le rendement actuel et de ce fait réduire les

prélèvements.
