ТИПОВЫЕ УЗЛЫ BD10

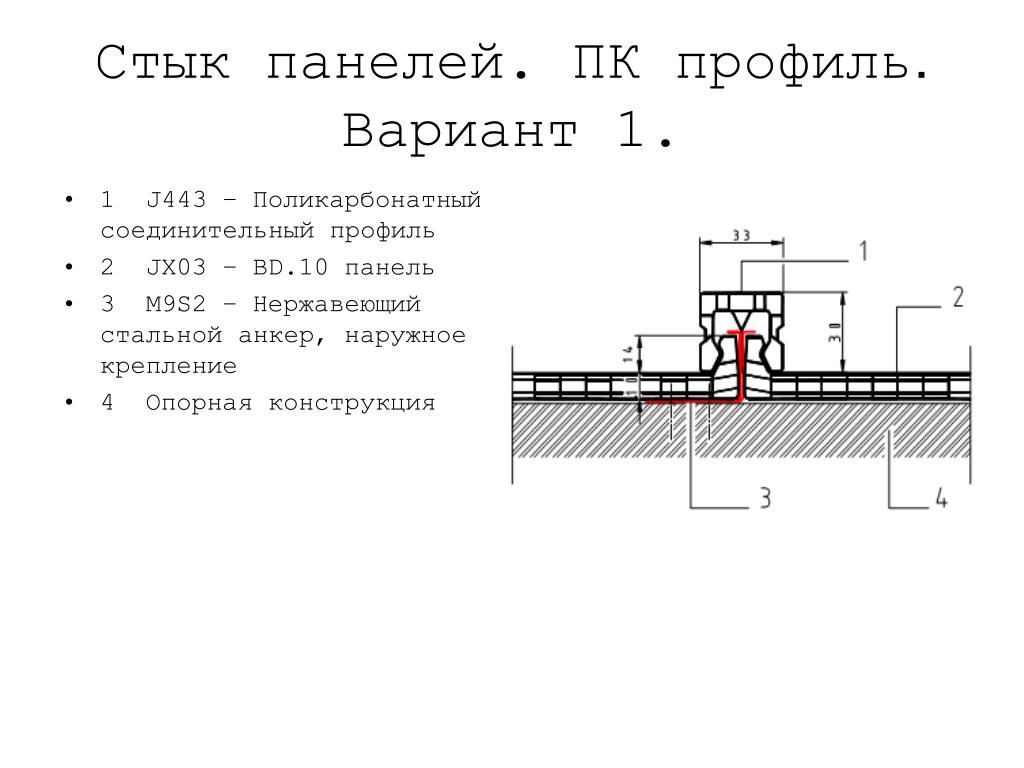

Стык панелей. ПК профиль. Вариант 1. • 1 J443 – Поликарбонатный соединительный профиль • 2 JX03 – BD.10панель • 3 M9S2 – Нержавеющий стальной анкер, наружное крепление • 4 Опорная конструкция

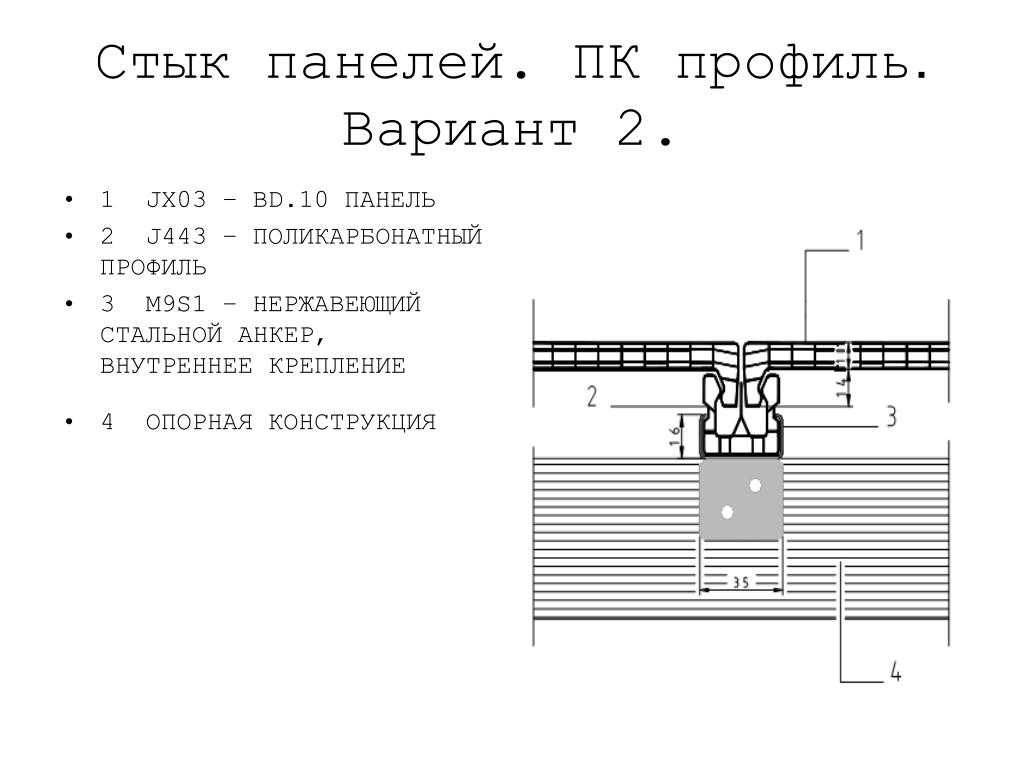

Стык панелей. ПК профиль. Вариант 2. • 1 JX03 – BD.10 ПАНЕЛЬ • 2 J443 – ПОЛИКАРБОНАТНЫЙ ПРОФИЛЬ • 3 M9S1 – НЕРЖАВЕЮЩИЙ СТАЛЬНОЙ АНКЕР, ВНУТРЕННЕЕ КРЕПЛЕНИЕ • 4 ОПОРНАЯ КОНСТРУКЦИЯ

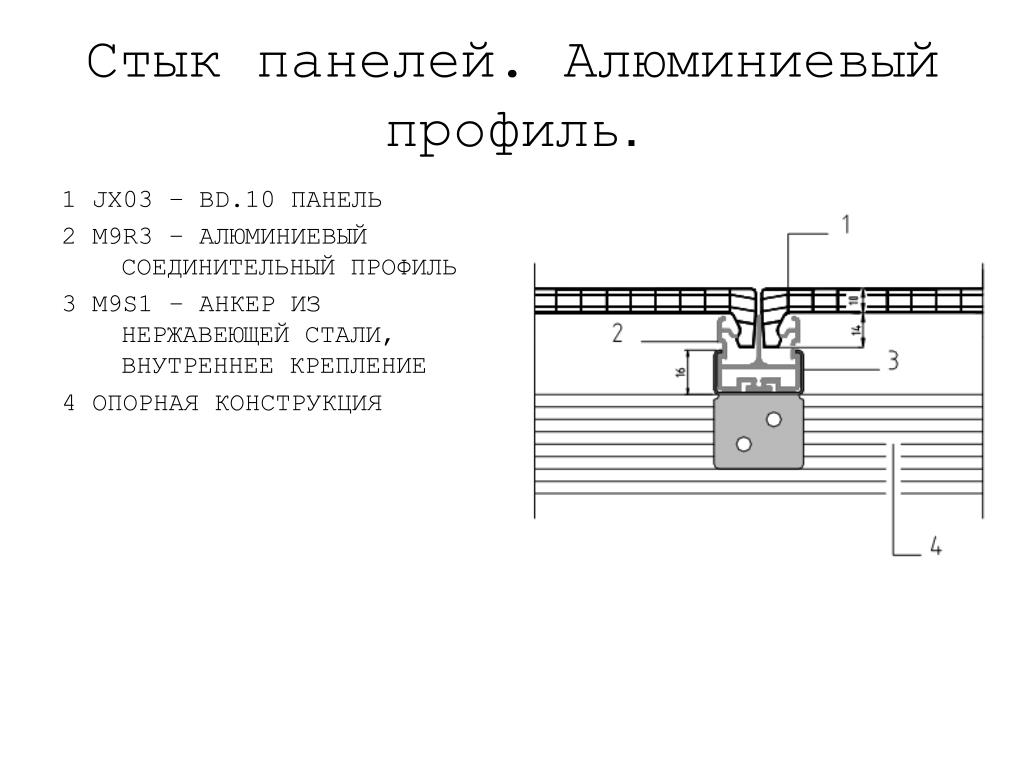

Стык панелей. Алюминиевый профиль. 1 JX03 – BD.10 ПАНЕЛЬ 2 M9R3 – АЛЮМИНИЕВЫЙ СОЕДИНИТЕЛЬНЫЙ ПРОФИЛЬ 3 M9S1 – АНКЕР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ВНУТРЕННЕЕ КРЕПЛЕНИЕ 4 ОПОРНАЯ КОНСТРУКЦИЯ

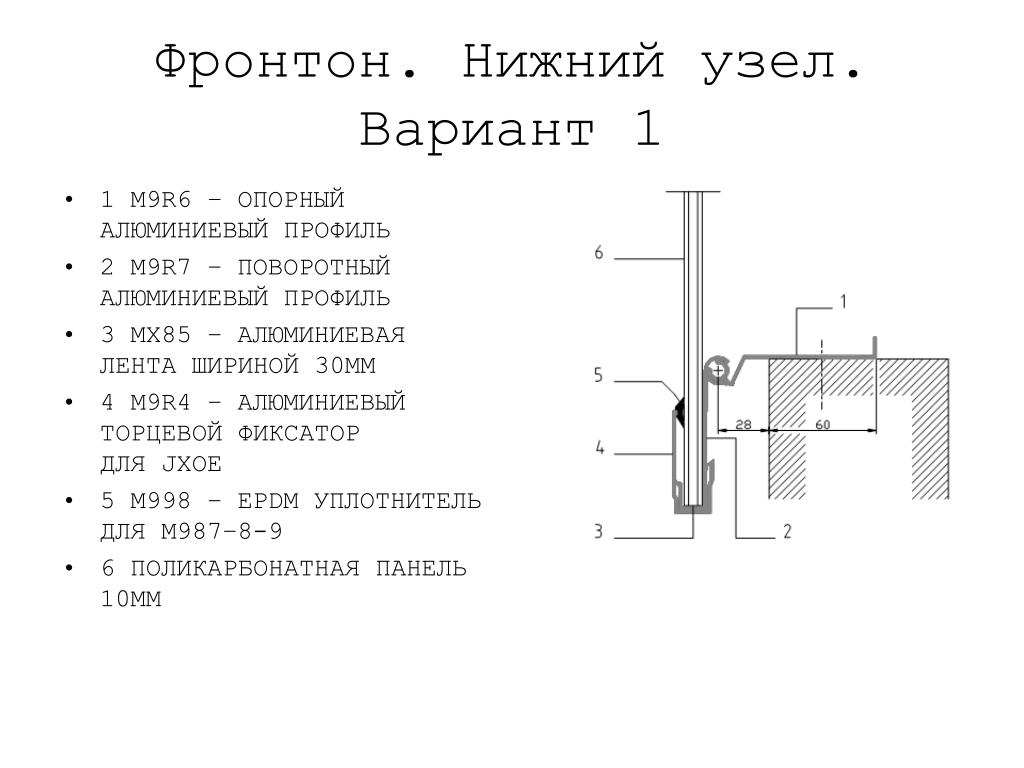

Фронтон. Нижний узел. Вариант 1 • 1 M9R6 – ОПОРНЫЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ • 2 M9R7 – ПОВОРОТНЫЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ • 3 MX85 – АЛЮМИНИЕВАЯ ЛЕНТА ШИРИНОЙ 30ММ • 4 M9R4 – АЛЮМИНИЕВЫЙ ТОРЦЕВОЙ ФИКСАТОР ДЛЯ JXOE • 5 M998 – EPDM УПЛОТНИТЕЛЬ ДЛЯ M987–8-9 • 6 ПОЛИКАРБОНАТНАЯ ПАНЕЛЬ 10ММ

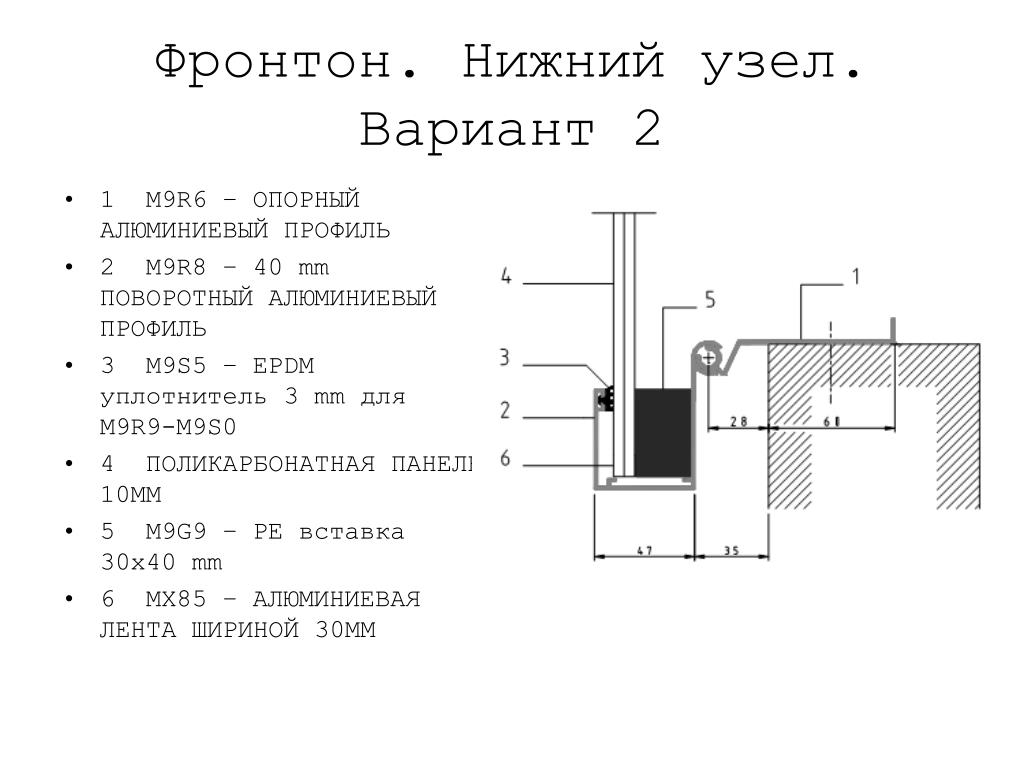

Фронтон. Нижний узел. Вариант 2 • 1 M9R6 – ОПОРНЫЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ • 2 M9R8 – 40 mm ПОВОРОТНЫЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ • 3 M9S5 – EPDM уплотнитель 3 mm для M9R9-M9S0 • 4 ПОЛИКАРБОНАТНАЯ ПАНЕЛЬ 10ММ • 5 M9G9 – PE вставка 30x40 mm • 6 MX85 – АЛЮМИНИЕВАЯ ЛЕНТА ШИРИНОЙ 30ММ

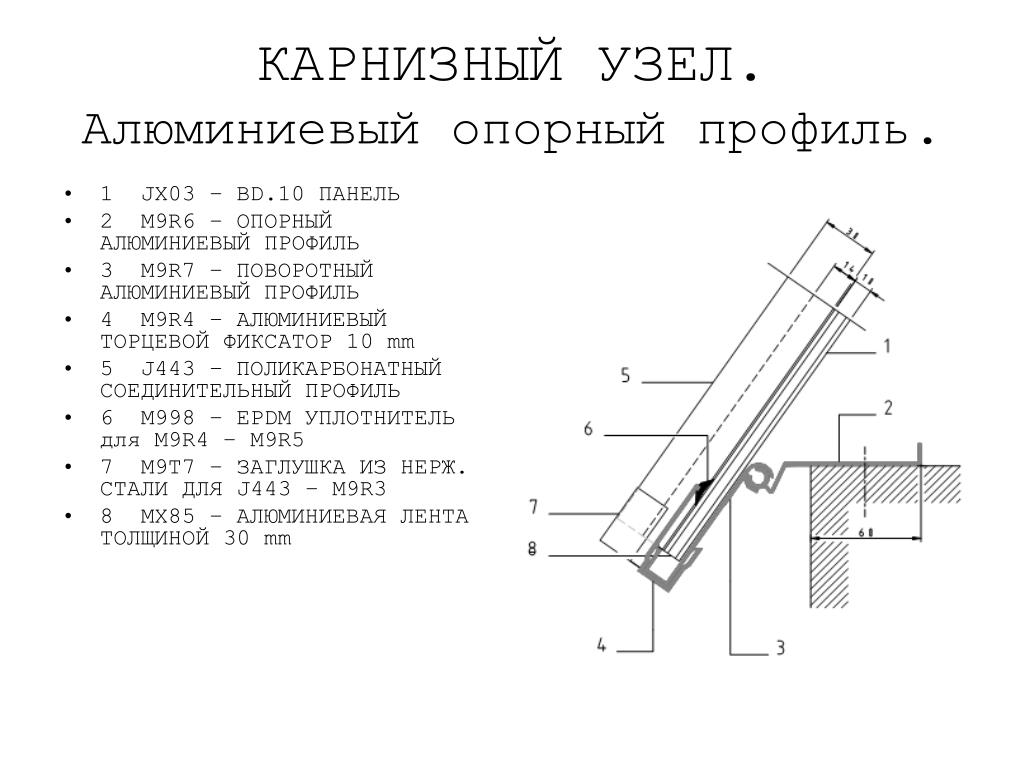

КАРНИЗНЫЙ УЗЕЛ. Алюминиевый опорный профиль. • 1 JX03 – BD.10 ПАНЕЛЬ • 2 M9R6 – ОПОРНЫЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ • 3 M9R7 – ПОВОРОТНЫЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ • 4 M9R4 – АЛЮМИНИЕВЫЙ ТОРЦЕВОЙ ФИКСАТОР 10 mm • 5 J443 – ПОЛИКАРБОНАТНЫЙ СОЕДИНИТЕЛЬНЫЙ ПРОФИЛЬ • 6 M998 – EPDM УПЛОТНИТЕЛЬ для M9R4 – M9R5 • 7 M9T7 – ЗАГЛУШКА ИЗ НЕРЖ. СТАЛИ ДЛЯ J443 – M9R3 • 8 MX85 – АЛЮМИНИЕВАЯ ЛЕНТА ТОЛЩИНОЙ 30 mm
ФРОНТОН. ВЕРХНИЙ УЗЕЛ. Вариант 1. • 1 M9R9 – Ал. фронтонный профиль, крышка • 2 J644 – ПК вставка для M9R9-M9S0 • 3 M9S5 – EPDM уплотнитель 3mm для M9R9-M9S0 • 4 M9S0 – Ал. фронтонный профиль, база • 5 JX03 – BD.10 панель • 6 M9G9 – ПЭ вставка 30x40mm • 7 поликарбонатный лист 10 mm • 8 MX85 – алюминиевая лента 30mm

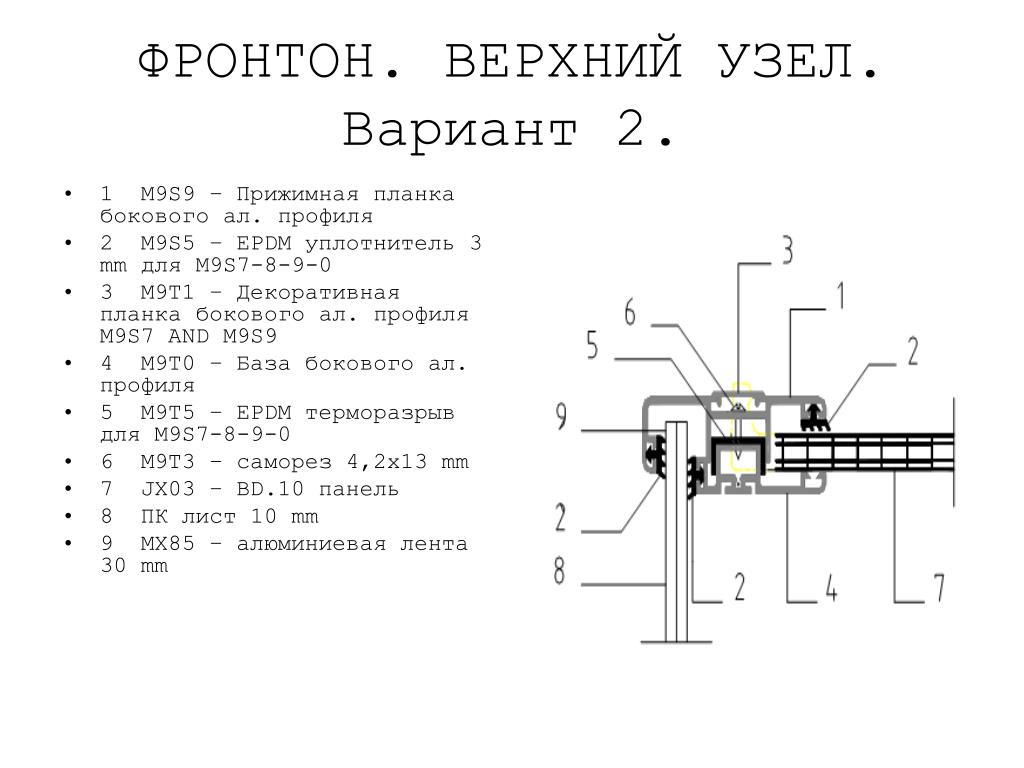

ФРОНТОН. ВЕРХНИЙ УЗЕЛ. Вариант 2. • 1 M9S9 – Прижимная планка бокового ал. профиля • 2 M9S5 – EPDM уплотнитель 3 mm для M9S7-8-9-0 • 3 M9T1 – Декоративная планка бокового ал. профиля M9S7 AND M9S9 • 4 M9T0 – База бокового ал. профиля • 5 M9T5 – EPDM терморазрыв для M9S7-8-9-0 • 6 M9T3 – саморез 4,2x13 mm • 7 JX03 – BD.10 панель • 8 ПК лист 10 mm • 9 MX85 – алюминиевая лента 30 mm
