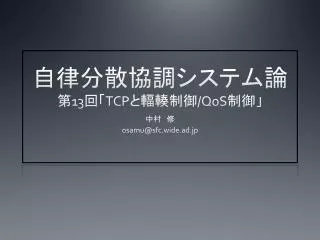

自律分散協調システム論第13回「TCPと輻輳制御/QoS制御」

中村 修

[email protected]


13 tcp qos

TCPと輻輳制御

  • 輻輳制御の重要性

  • 輻輳制御の困難さ

  • TCPによる輻輳制御


13 tcp qos

玉突き事故

三次災害

二次災害

輻輳発生

輻輳制御の重要性 (1/2)

  • 輻輳は悪化していく傾向がある


13 tcp qos

輻輳制御の重要性 (2/2)

  • ネットワークに自律的な輻輳回復機能がない

    • ネットワークはできるだけ仕事をしない

  • エンドノードが輻輳を回避する必要がある

  • エンドノードは故意に輻輳を起こせる

    • DoSアタック


13 tcp qos

輻輳制御技術の大まかな歴史

  • 初期のインターネット:輻輳制御技術なし

  • 1980年初輻輳崩壊の発生が指摘される

  • 1980年後半エンドノード主体による輻輳制御技術の出現

  • 1990年後半中継ノード主体による輻輳制御技術の出現

  • 現在広帯域・低遅延要求アプリケーションの台頭インターネット速度記録(TCP高速化技術)


13 tcp qos

パケットを少なく出すのか?

パケットを多く出すのか?

IPネットワーク

輻輳制御の困難さ (1/2)

  • エンドノードはネットワークの状態が分からない

    • 自分で推測してネットワークに送出するだけ

ネットワークは教えてくれない


13 tcp qos

輻輳制御の困難さ (2/2)

なぜインターネットの状態は分かりにくい?

  • IPの特徴

    • 様々な通信媒体の性質を抽象化

      • 上位プロトコルから通信媒体の性質が見えにくい

    • 中継システムの簡素化

  • ネットワークの許容量が不明

  • ネットワークの混雑度が不明


13 tcp qos

アプリケーションとトラフィックパターン

  • TCP

    • インタラクティブデータフロー

      • パケットを直ちに送出

        • アプリケーション例:SSH, Telnet などコンソールアプリケーション

    • バルクデータフロー

      • フロー制御によってパケットを送出

        • アプリケーション例:http, ftp, メールなど

  • UDP

    • フロー制御・輻輳制御を行わない

      • アプリケーション例:ストリーミング, VoIP など

        それぞれが異なるトラフィックパターンを有する


13 tcp qos

アプリケーショントレンドの推移

ポート番号からサービス特定がしにくい時代

P2P登場

WWW全盛

出典: WIDE報告書(1994-1999)

2000-2005はdaily sampling


13 tcp qos

ソフトウェアファイル

ドキュメントファイル

巨大なサーバ: A

サーバAからソフトウェアをダウンロードしよう

サーバAからドキュメントをダウンロードしよう

インターネット

利用者

クライアント

利用者

クライアント

15年前のアプリケーションモデル

  • サーバ・クライアントモデル

    • サービスを提供する側と受ける側に役割を分担

    • 情報(データ)は「提供する側」に存在

  • 情報(データ)のありか

    • 情報(データ)が格納されているサーバは「何らかの方法」で探し出す

      • archie プログラム

    • サーバ数が多くない上、有名なサーバには様々な種類の情報(データ)が大量に存在

  • 情報(データ)の集まり方

    • 情報(データ)が一箇所に集まるので、利用者も一箇所に集中してアクセスする


13 tcp qos

アドレスを指定

アドレスを指定

リンク

リンク

Webサーバ

インターネット

Webサーバ

Webサーバ

アドレスを指定

アドレスを指定

Webサーバ

10年~5年前のアプリケーションモデル

  • サーバ・クライアントモデル

    • 「置き場所」としてのサーバは変化せず

    • 能動的なクライアントも変化せず

  • 情報の分散化

    • 情報(データ)は、「リンク」が含むようになり、分散したサーバ間で情報が有機的に結びつけられるようになった

      • 情報提供者はリンクを意識して情報(データ)を作成

      • 情報利用者はリンクを辿り新たな情報(データ)を取得

  • 情報(データ)のありか:

    • 情報(データ)が格納されているサーバは「何らかの方法」で探す

      • cf. 検索エンジン、ディレクトリサービス

    • サーバの数が多く、大量の情報(データ)が分散して存在

  • 情報(データ)の集まり方

    • インターネット中に分散して存在するが、利用者の増加に伴い人気のある情報(データ)を持つサーバにアクセスは集中


13 tcp qos

ファイルA

ファイルの断片化(6分割の例)

ファイルA

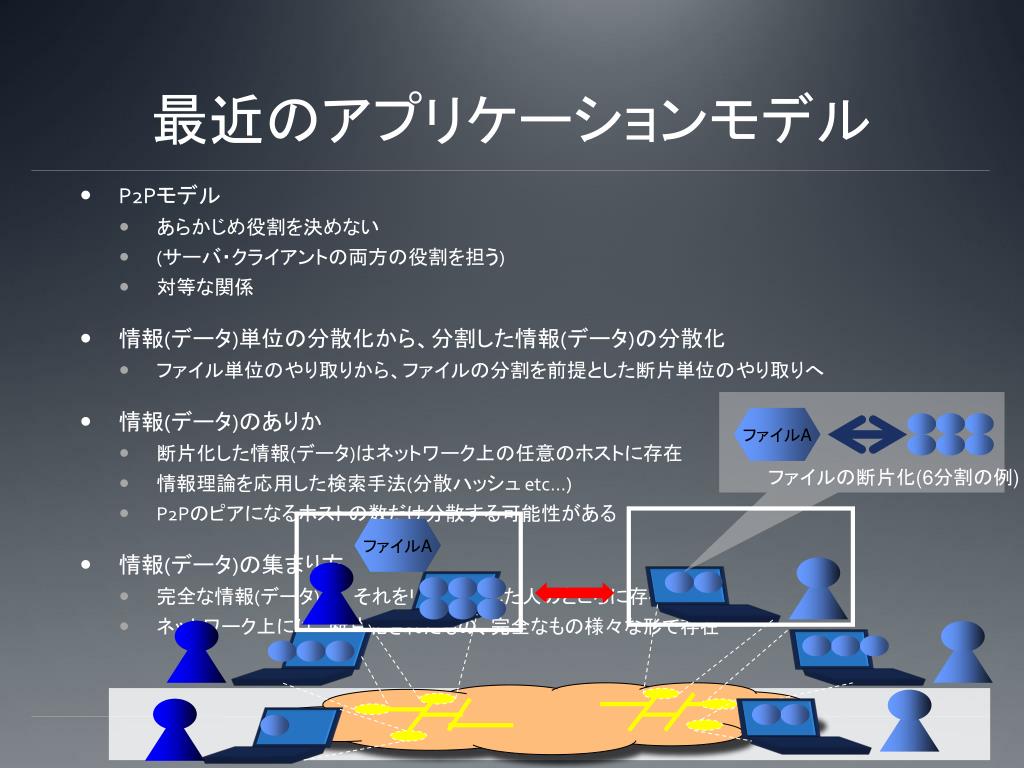

最近のアプリケーションモデル

  • P2Pモデル

    • あらかじめ役割を決めない

    • (サーバ・クライアントの両方の役割を担う)

    • 対等な関係

  • 情報(データ)単位の分散化から、分割した情報(データ)の分散化

    • ファイル単位のやり取りから、ファイルの分割を前提とした断片単位のやり取りへ

  • 情報(データ)のありか

    • 断片化した情報(データ)はネットワーク上の任意のホストに存在

    • 情報理論を応用した検索手法(分散ハッシュ etc…)

    • P2Pのピアになるホストの数だけ分散する可能性がある

  • 情報(データ)の集まり方

    • 完全な情報(データ)は、それをリクエストした人のところに存在

    • ネットワーク上には、断片化されたもの、完全なもの様々な形で存在


13 tcp qos

メディア通信と遅延

  • デッドライン

    • 再生を行うために間に合わせなければならないタイミング

    • これに遅れると映像や音声が乱れる

  • バッファ

    • パケットロスや遅延などでデッドラインオーバーが頻繁に起こらないようにデータを一時的に蓄積


13 tcp qos

TCPによるインターネット最高速度

  • Interne2 Land Speed Record

  • 東京大学、WIDEプロジェクト、JGN2(NICT)、NTTコミュニケーションズなどによる

  • 2006年12月30日

    • 30000km(実際には32372km)のネットワーク

    • 7.67Gbpsのデータ転送速度

    • 230100 terabit-meters per second (Tb-m/s)

  • 2006年12月31日

    • 同一ネットワーク

    • 9.08Gbpsのデータ転送速度

    • 272400 terabit-meters per second (Tb-m/s)


13 tcp qos

TCPにおけるフロー制御


13 tcp qos

もちょっとゆっくり

送って。

キュー(バッファ)

フローコントロール

送信者

受信者

もちょっとゆっくり

送るか。

早すぎてバッファがあふれる


13 tcp qos

もっとはやく

送って。

キュー(バッファ)

フローコントロール

送信者

受信者

じゃはやくおくるか

遅いから余裕があるな


13 tcp qos

ウィンドウ制御

  • ウィンドウ広告 = 受信バッファ残量

  • ウィンドウ更新

    • ACKセグメントによる

  • ACKを待たずに、複数セグメントを転送

    • 転送効率の向上


13 tcp qos

8

1

7

2

6

3

4

5

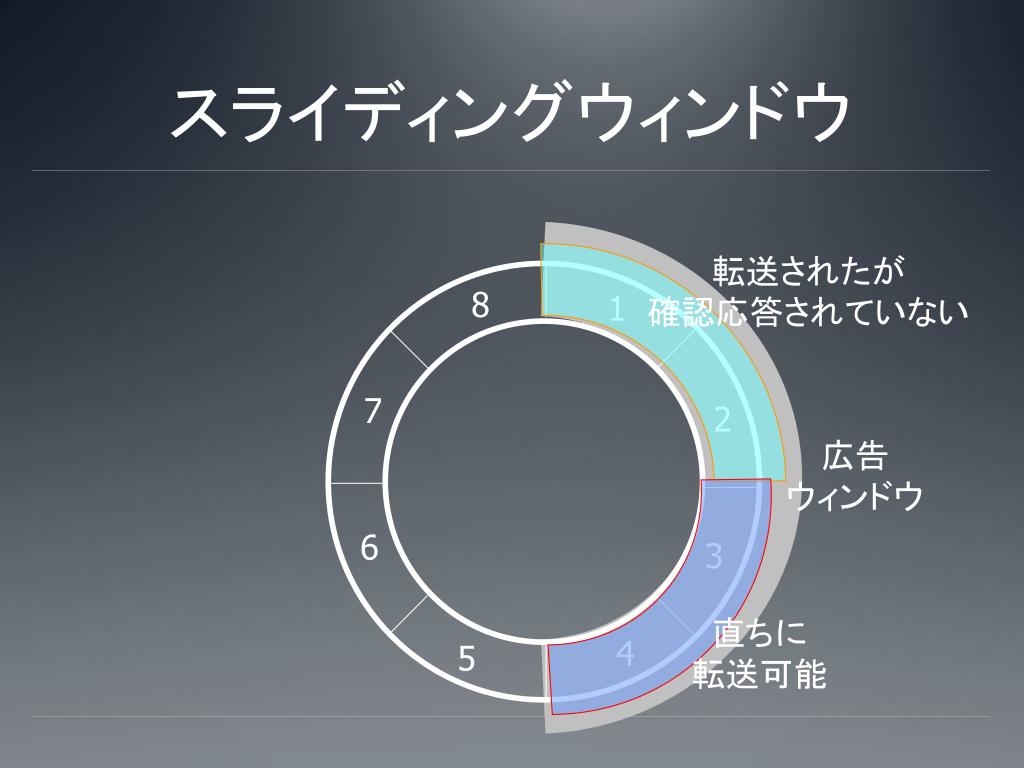

スライディングウィンドウ

直ちに

転送可能

広告

ウィンドウ


13 tcp qos

8

1

7

2

6

3

4

5

スライディングウィンドウ

転送されたが

確認応答されていない

広告

ウィンドウ

直ちに

転送可能


13 tcp qos

転送されて

確認応答済み

8

1

7

2

6

3

4

5

スライディングウィンドウ

転送されたが

確認応答されていない

直ちに

転送可能


13 tcp qos

8

1

7

2

6

3

4

5

スライディングウィンドウ

転送されて

確認応答済み

転送されたが

確認応答されていない

新たに広告された

ウィンドウ

直ちに

転送可能


13 tcp qos

TCPにおける輻輳制御


13 tcp qos

もちょっとゆっくり

送ろう。

輻輳

TCPの輻輳制御機能

送信者

受信者

受信者からしばらく応答がない

輻輳が発生してパケットが届いて

なさそうだ


13 tcp qos

なんらかの対処をしなければ

悪化する一方 (輻輳崩壊)

玉突き事故

二次災害

輻輳発生

輻輳制御の重要性

  • 輻輳は悪化していく傾向がある


13 tcp qos

TCPの輻輳制御アルゴリズム

  • 非常に多くのアルゴリズムが存在

  • 代表的な例

    • TCP Tahoe

      • スロースタートアルゴリズム,輻輳回避アルゴリズム,高速再転送アルゴリズム

    • TCP Reno (TCP NewReno)

      • 高速再転送アルゴリズム

    • TCP Vegas

      • RTTをベースとしたウィンドウサイズの調整

  • OSによって実装されているアルゴリズムがことなることも


13 tcp qos

TCPの輻輳制御アルゴリズム(時代別)

  • 1988年頃

    • Tahoe

      • スロースタート、輻輳回避アルゴリズムの採用

      • 高速再転送アルゴリズムの採用

  • 1990年頃

    • Reno

      • 高速リカバリ・アルゴリズムの採用

  • 1996年頃

    • NewReno

      • 高速リカバリ・アルゴリズムの修正


Linux kernel kernel 2 6 18 usr src linux net ipv4 tcp c

Linux Kernel の持つアルゴリズム(Kernel 2.6.18の例, /usr/src/linux/net/ipv4/tcp_*.c)

  • Binary Increase Congestion control for TCP (BICTCP)

    • Lison-Xu, Kahaled Harfoush, and Injong Rhee.

  • TCP Reno / TCP NewReno

    • BSD系OSのデフォルト

  • Binary Increase Congestion control for TCP v2.0 (TCP CUBIC)

    • Injong Rhee, Lisong Xu.

  • High Speed TCP

    • Sally Floyd.

  • H-TCP

    • R.N.Shorten, D.J.Leith.


13 tcp qos

TCPの続き

  • TCP HYBLA

    • C.Caini, R.Firrincieli.

  • TCP Low Priority (TCP-LP)

  • Scalable TCP

    • Tom Kelly

  • TCP Vegas

    • Lawrence S. Brakmo and Larry L. Peterson.

  • TCP Veno

    • C. P. Fu, S. C. Liew.

  • TCP Westwood+: end-to-end bandwidth estimation for TCP

    • Angelo Dell'Aera.


Tcp 1 2

TCPの輻輳制御アルゴリズム (1/2)

  • ネットワークの状態推測機構

    • ネットワークの情報は直接手に入らない

    • エンド間の通信から得られる情報で推察

  • 単純なアルゴリズム

    • パケットが落ちない

      • 転送量を上げる

    • パケットが落ちた

      • 転送量を落とす


Tcp 2 2

TCPの輻輳制御アルゴリズム (2/2)

  • ウィンドウサイズを増減させ転送制御

    • 送信者の輻輳ウィンドウ

    • 受信者のウィンドウサイズ広告

  • 2段階の通信状態

    • スロースタート

    • 輻輳回避


13 tcp qos

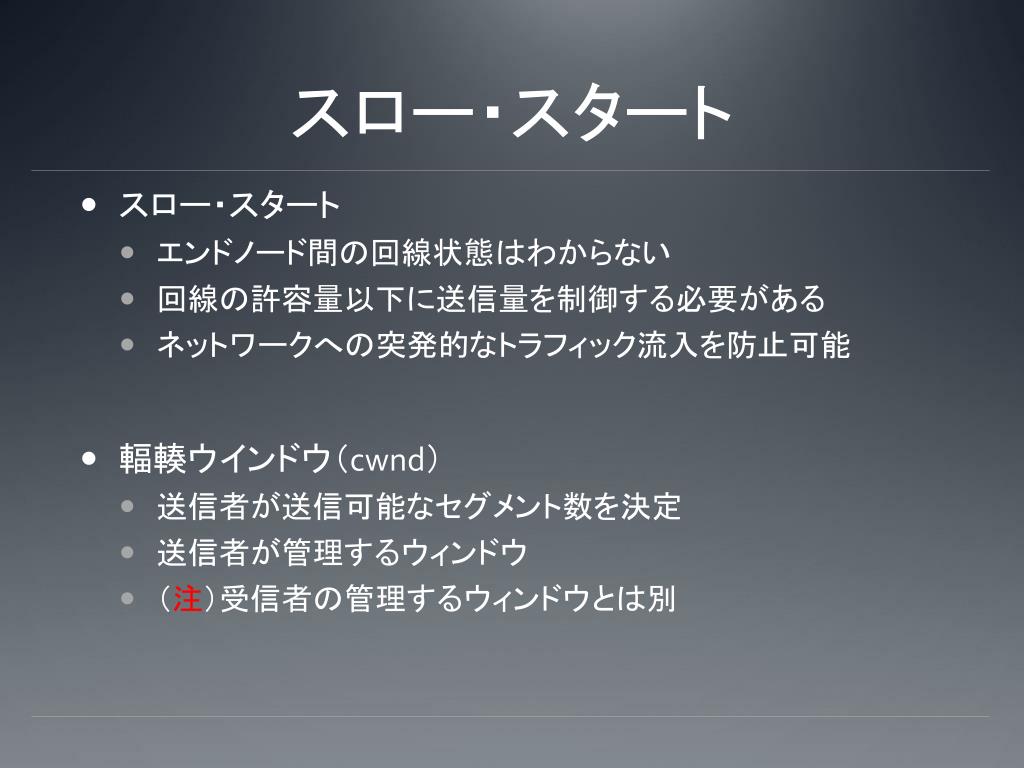

スロー・スタート

  • スロー・スタート

    • エンドノード間の回線状態はわからない

    • 回線の許容量以下に送信量を制御する必要がある

    • ネットワークへの突発的なトラフィック流入を防止可能

  • 輻輳ウインドウ(cwnd)

    • 送信者が送信可能なセグメント数を決定

    • 送信者が管理するウィンドウ

    • (注)受信者の管理するウィンドウとは別


13 tcp qos

スロー・スタートの仕組み

  • スロー・スタートのアルゴリズム

    • 通信開始時

      • 輻輳ウィンドウサイズを1で初期化

    • Ack受信時

      • 輻輳ウィンドウをAck受信毎に増加

      • 輻輳ウィンドウは幾何級数的に増加


13 tcp qos

スロー・スタートの概要

初期windowサイズは1で送信

1に対してAckを返す

送信者

受信者

windowサイズを2で送信

2に対してAckを2つ返す

windowサイズを4で送信

1,2,4,8,,,,と幾何級数的にウィンドウサイズを大きくする


13 tcp qos

輻輳回避状態

  • スロースタートを開始し、輻輳ウィンドウが増加

  • 送信者は、パケットロスを検知しスロースタートを停止

    • 輻輳が発生したときの輻輳ウィンドウを記憶

    • 輻輳ウィンドウを1に戻しスロースタートを再初期化

  • 輻輳回避状態へ移行

    • 記憶した輻輳ウィンドウまでは通常のスロースタート

    • 記憶した輻輳ウィンドウに達すると

      • Ack受信ごとに輻輳ウィンドウを上げていかない

      • 輻輳ウィンドウ分のAckを受信して輻輳ウィンドウを開く


Tcp tahoe

TCP Tahoe におけるウィンドウサイズの変化

スロースタート

輻輳回避

ネットワーク

の限界

最適な

ウィンドウサイズ

スロースタート

閾値

t


Tcp reno

TCP Reno におけるウィンドウサイズの変化

スロースタート

輻輳回避

ネットワーク

の限界

最適な

ウィンドウサイズ

スロースタート

閾値

t


13 tcp qos

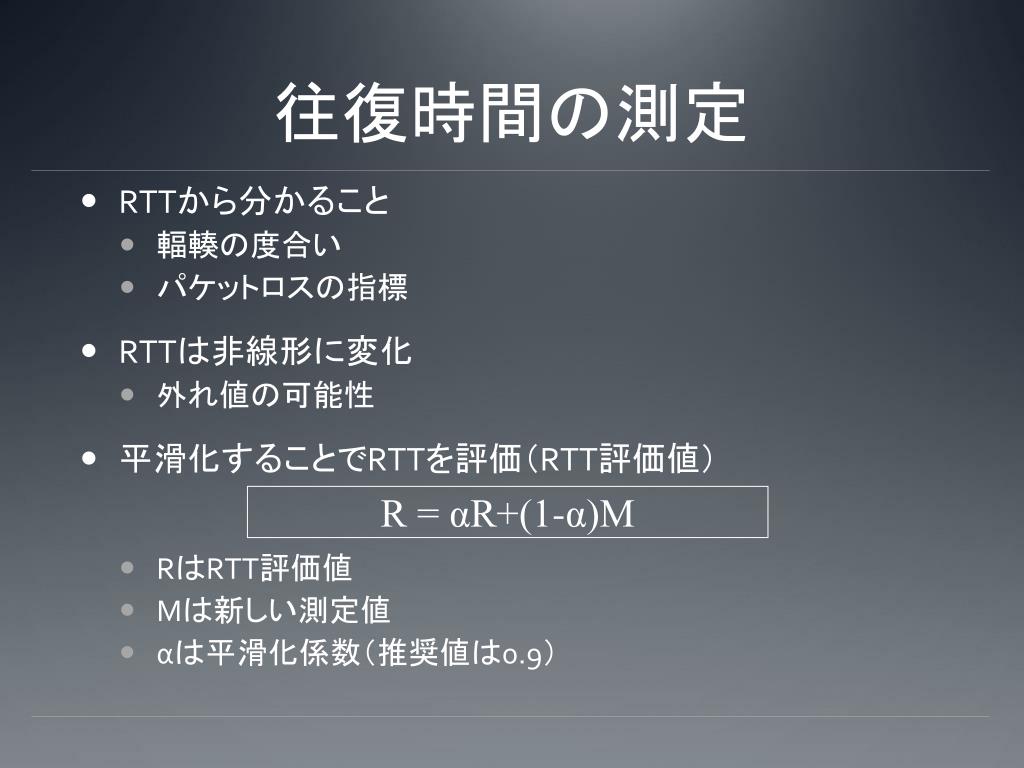

往復時間の測定

  • RTTから分かること

    • 輻輳の度合い

    • パケットロスの指標

  • RTTは非線形に変化

    • 外れ値の可能性

  • 平滑化することでRTTを評価(RTT評価値)

    • RはRTT評価値

    • Mは新しい測定値

    • αは平滑化係数(推奨値は0.9)

R = αR+(1-α)M


13 tcp qos

再転送タイムアウト値の算出

  • 再転送タイムアウト値(RTT)

    • βは遅延分散係数(推奨値は2)

  • 再転送タイムアウトするごとに増加

    • 指数バックオフ

    • 最大値64秒

RTO = Rβ(RFC793推奨式)


13 tcp qos

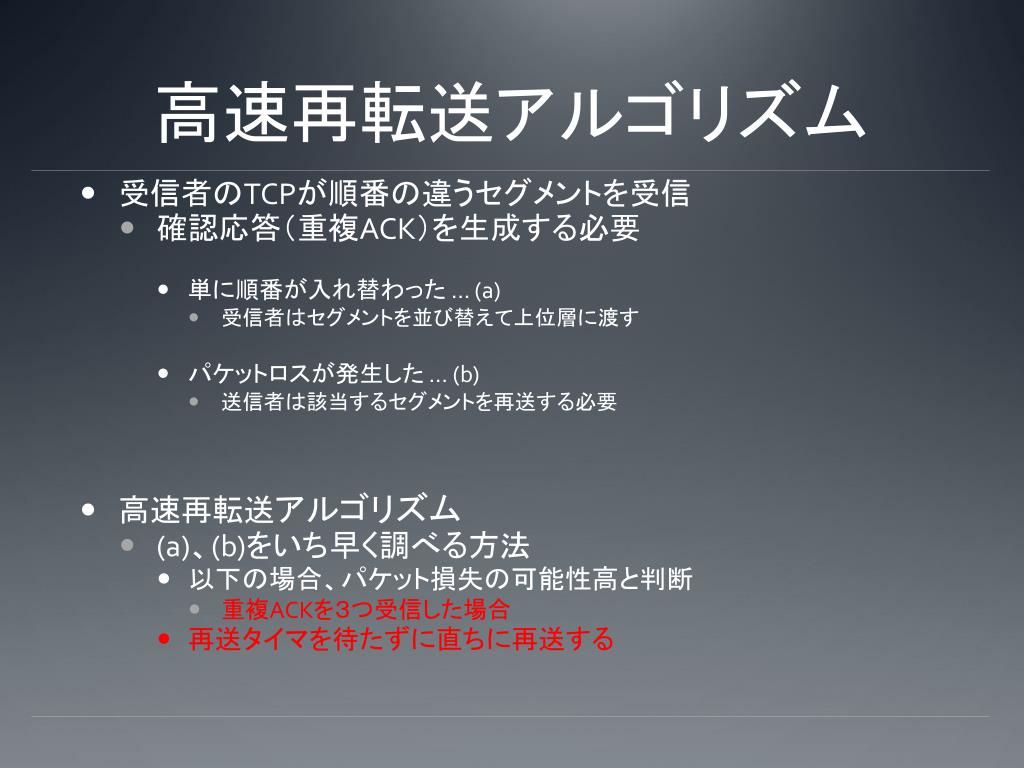

高速再転送アルゴリズム

  • 受信者のTCPが順番の違うセグメントを受信

    • 確認応答(重複ACK)を生成する必要

      • 単に順番が入れ替わった … (a)

        • 受信者はセグメントを並び替えて上位層に渡す

      • パケットロスが発生した … (b)

        • 送信者は該当するセグメントを再送する必要

  • 高速再転送アルゴリズム

    • (a)、(b)をいち早く調べる方法

      • 以下の場合、パケット損失の可能性高と判断

        • 重複ACKを3つ受信した場合

      • 再送タイマを待たずに直ちに再送する


13 tcp qos

インターネット

発信元

宛て先

高速再転送アルゴリズム

  • 再送タイムアウトを待たずに再送

  • 迅速な再送による転送効率の向上

2番のパケットが

届いていない!

Packet loss

2番パケットを転送

3

2

3

1

1

3が届いた時点で1番へのACK

1番へのACKが

3が届いた時、4が届いた時、5が通ったとき

の合計3回届く


13 tcp qos

ボトルネック

ボトルネック

パケットギャップ

セルフクロッキング (1/3)

  • 経路の一番細い部分がボトルネックとなり、パケットギャップが発生する

送信者

受信者

ルータ

ルータ

帯域が広い

帯域が狭い

帯域が広い


13 tcp qos

セルフクロッキング (2/3)

  • 受信者はパケットギャップの間隔でAckを返してくる

送信者

受信者

ルータ

ルータ

帯域が広い

帯域が狭い

帯域が広い


13 tcp qos

セルフクロッキング (3/3)

  • Ackの受信間隔に合わせてパケットを送出する

    • 通信のバースト性が抑えられる

送信者

受信者

ルータ

ルータ

帯域が広い

帯域が狭い

帯域が広い


13 tcp qos

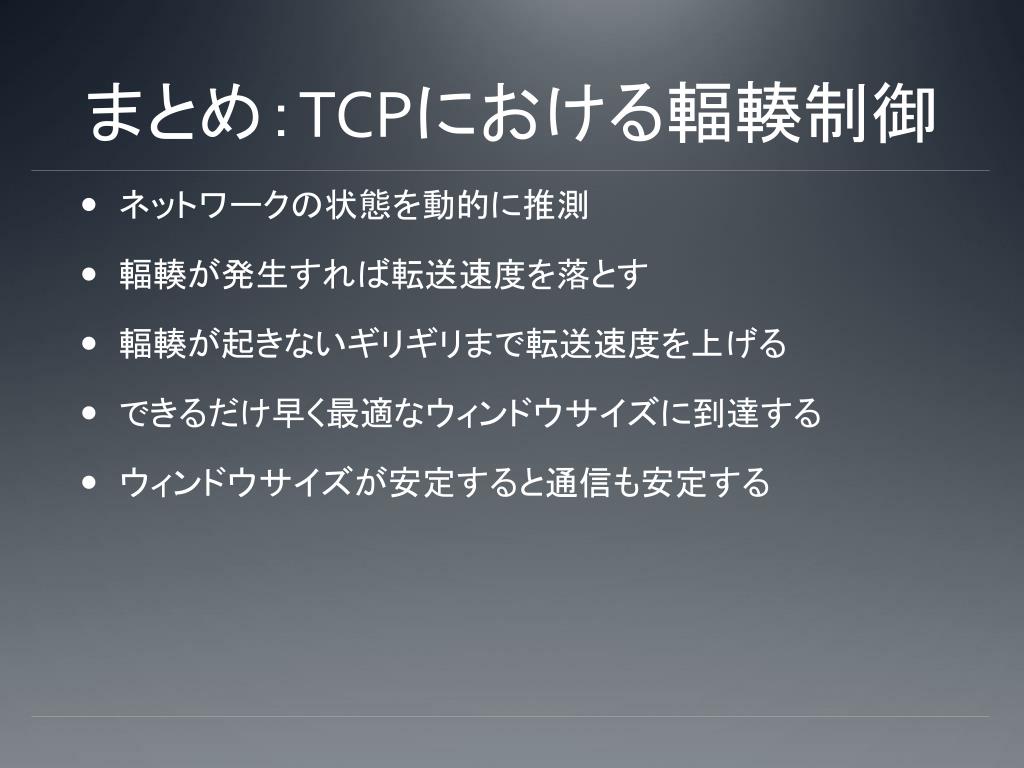

まとめ:TCPにおける輻輳制御

  • ネットワークの状態を動的に推測

  • 輻輳が発生すれば転送速度を落とす

  • 輻輳が起きないギリギリまで転送速度を上げる

  • できるだけ早く最適なウィンドウサイズに到達する

  • ウィンドウサイズが安定すると通信も安定する


13 tcp qos

エンドノードによる輻輳制御の限界

  • エンドノードだけでは、ネットワークの状態を完全に把握することは不可能

  • ネットワーク全体の安定が各エンドノードの自律的な動作に掛かっている

    • 悪意のあるユーザの攻撃や、無知なユーザの無秩序な利用に対して脆弱

  • 中間ノードでも制御を行う必要性

    • QoS技術


13 tcp qos

ネットワークによる輻輳制御- QoS機構 -


13 tcp qos

QoSとは?

  • Quality of Service

  • 利用するサービスに対して品質を考慮

  • 特にインターネットでは、通信品質

    • スループット

    • レスポンスタイム

    • 到着揺らぎ幅(ジッタ)

  • 自律分散協調型のインターネットでは困難


13 tcp qos

エンドノードとネットワーク

エンドノードでの制御

  • ネットワークの状態は分からない

  • 重い処理もできる

  • ネットワーク全体に影響を及ぼせない

ネットワークでの制御

  • ネットワークの状態を把握できる

  • 処理が集中しやすい

    • 重い処理は避けたい

  • ネットワーク全体へ設定が反映される


13 tcp qos

QoSの必要性

  • 全ての通信をスムーズには行えない

  • サービスの平滑化・差別化

    • 料金格差

  • リアルタイムアプリケーションの優先

    • 放送(音楽・動画)

    • 対戦型ゲーム

    • IP電話

      • 緊急の電話・緊急でない電話


13 tcp qos

QoSの実現例

  • 専用の回線を用意する

  • 中間ノードでの優先制御

    • IPアドレス・ポート番号などヘッダの情報で区別

    • ヘッダに特別な情報を負荷

問題点

  • 既存のインターネットの概念と反する

  • スケーラビリティとの兼ね合い


13 tcp qos

入りきらず,破棄される

輻輳が発生したら

  • ルータはキューを備えている

  • 輻輳が発生 = キューが溢れる

  • キューから溢れたパケットは破棄される

ルータ

キュー


13 tcp qos

パケットの優先制御

  • 優先したいパケットは優先QUEUEに入れる

    • ここでは、青いパケットを優先したいとする

    • 水色のQUEUEが優先QUEUEとする


13 tcp qos

QoSの実現に必要な構成要素

  • サービスの記述

    • 多種多様な要求がある

  • 中間ノードでの優先制御機構

  • 制御情報の伝播

    • シグナリング技術

      管理者による手動設定では対処できない


Qos intserv rsvp

QoS機構(1): Intserv + RSVP

サービスの記述

  • フローごとの帯域予約

    • Intserv

  • 予約メッセージフォーマット

    • FF(Fixed Filter)方式

    • SE(Shared Explicit)方式

    • WF(Wildcard Filter)方式


Qos intserv rsvp1

QoS機構(1): Intserv + RSVP

優先制御機構

  • RSVP対応ルータ

    • フローの状態を常に監視

    • フローごとに予約帯域を確保

    • フローに適合するパケットを優先転送


Qos intserv rsvp2

QoS機構(1): Intserv + RSVP

制御情報の伝播

  • RSVPメッセージ

    • エンド間のルータ全てに伝播させる

    • 送信者→受信者:パスメッセージ

    • 受信者→送信者:予約メッセージ


Intserv rsvp

Intserv + RSVPの問題点

  • エンド間にRSVP対応ルータが不可欠

  • 各ルータがフローの状態を保持

    • マッチングするヘッダフィールドが様々

    • 管理する情報が膨大

      • トラフィックが急増すると破綻

ルータの負荷を軽減する必要性


Qos diffserv bb

QoS機構(2): Diffserv + BB

サービスの記述

  • PHB(Per-HOP Behavior)

    • EF(ExpeditedForwarding)

    • AF(AssuredForwarding)

  • DSCP(Diffserv Code Point)

    • IPヘッダのTOSフィールド(→DSフィールド)中に記述

    • DS対応ノードはDSCPとPHBのテーブルを保持

    • DSエッジが記述

      • DSドメインに入る際


Qos diffserv bb1

QoS機構(2): Diffserv + BB

Diffservとスケーラビリティ

  • Intservではルータの負荷が問題

  • DSCPはヘッダ中のビット列

    • 固定長

処理が軽い


Qos diffserv bb2

QoS機構(2): Diffserv + BB

優先制御機構

  • DS対応ルータ(DSコア)

  • トラフィック分類機能

    • BA(Behavior Aggregate)Classifier

    • MF(Multi Field)Classifier

  • TCA(Traffic Conditioning Agreement)


Qos diffserv bb3

QoS機構(2): Diffserv + BB

制御情報の伝播

  • BB(Bandwidth Broker)

    • DSドメイン内のリソース割り当て

    • DSエッジを設定

    • 詳細な挙動までは決まっていない

    • 主流となるソフトウェアは未だ無い

      • 研究ベース


13 tcp qos

IPヘッダ

ラベル

MPLSによるトラフィック制御

  • MPLS(Multi Protocol Label Switching)

    • パケット転送技術のひとつ

    • パケットにラベルヘッダを付加

    • ラベルスイッチング

  • MPLSを応用したトラフィック制御

    • ラベルに通信品質制御情報を付加

      • RSVP-extension

    • Diffservに類似したモデル


13 tcp qos

外部ネットワーク

LSR

ラベルが変更される

MPLS

エッジ

ラベルが付加される

パスが張られる

ラベルが削除される

LSR

LSR

MPLS

エッジ

ラベルが変更される

外部ネットワーク

MPLSネットワーク

通常のIPネットワークからMPLSネットワークへパケットが転送


13 tcp qos

まとめ:QoSと輻輳制御

  • 管理ドメイン内での制御

  • ユーザのニーズを適切に記述

  • 記述された要求に従い制御情報を伝播

  • 中間ノードが優先制御

    • 特定の通信が輻輳を回避


  • Login
