Uvod

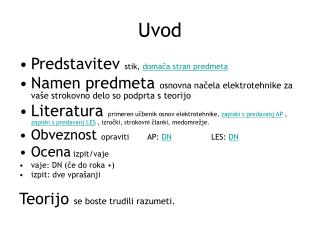

Uvod. Predstavitev stik, domača stran predmeta Namen predmeta osnovna načela elektrotehnike za vaše strokovno delo so podprta s teorijo Literatura primeren učbenik osnov elektrotehnike, zapiski s predavanj AP , zapiski s predavanj LES , izročki, strokovni članki, medomrežje.

ramla
Download Presentation

Uvod

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Uvod • Predstavitev stik, domača stran predmeta • Namen predmeta osnovna načela elektrotehnike za vaše strokovno delo so podprta s teorijo • Literatura primeren učbenik osnov elektrotehnike, zapiski s predavanj AP , zapiski s predavanj LES , izročki, strokovni članki, medomrežje. • Obveznost opraviti AP: DN LES: DN • Ocena izpit/vaje • vaje: DN (če do roka +) • izpit: dve vprašanji Teorijo se boste trudili razumeti.

  2. Sprehod po poglavjih • Elektrostatika • Elektrodinamika • Elementi električnega tokokroga • Veriga generiranja, transformiranja in uporabe električne energije • Osnove digitalne elektronike • Osnove telekomunikacij

  3. Elektrostatika • Zgodovina začenši z elektronom, William Gilbertov prvi elektroskop, Galvani, galvanski člen naredi Volta, Oersted opazi vpliv el. toka na smer magnetne igle, Ohm je iskal naravo stvari – splošna načela narave, Ampere je bil natančen opazovalec in popisovalec • Elektriški pojavi - fenomenološka metoda, pogosta v naravoslovju • Naelektreni mirujoči delci so vzrok elektrostatičnega polja • Električni naboj (poskusCoulombova tehtnica) • Charles Augustin de Coulomb 1777, uporabil izraz (formula!) za odbojno silo F med identičnimi in privlačno med različnimi naboji, ki pada pada s kvadratom razdalje

  4. R q1 q2 Kaj pomeni sila PADA s kvadratom razdalje? • Polje: vpliv naboja na okoliški prostor F ( ) 1 1/4 1/9 ? R (m) 3 0 1 2

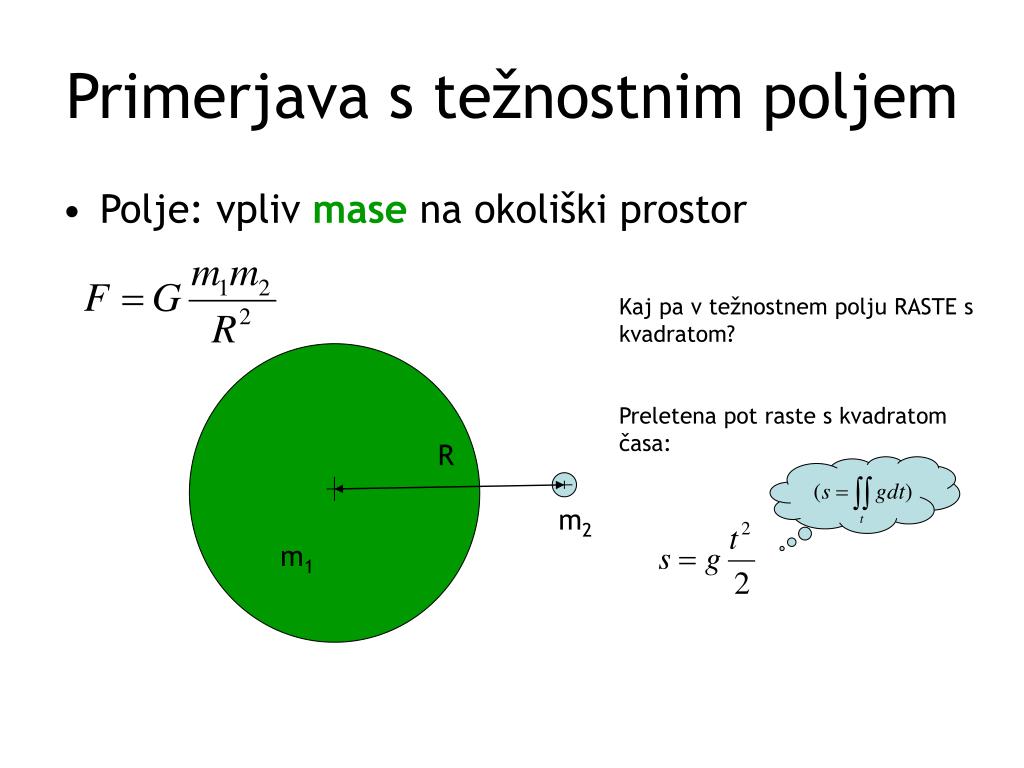

  5. Primerjava s težnostnim poljem • Polje: vpliv mase na okoliški prostor Kaj pa v težnostnem polju RASTE s kvadratom? Preletena pot raste s kvadratom časa: R m2 m1

  6. Elektrostatika • Orbite(kliknite za ponazoritev delovanja sil med naboji v atomih) • Prebojna napetost razelektritev v ozračju nosi s seboj posledice? Benjamin Franklin 1752 dokazal, da je atmosferska strela enaka iskri, ki nastane med nasprotno naelektrenimi kovinskimi kroglami Razelektritev s strelo (influenca, ionizacija, naelektritev oblakov)

  7. ET2 ET2’ Elektrostatika T2’ r2’ T2 q2 r2 T1 q1 DELO PRI PREMIKANJU naboja q2

  8. Elektrostatika kapacitivnost C izražena na dva načina Alessandro Giuseppe Antonio Anastasio Volta(Pavia) opazil sorazmerje med napetostjo na elementu in vanj shranjenim nabojem. Iznašel je električno baterijo, enota za napetost se imenuje po njem. Q A U d

  9. 125μm smer gibanja 1,3 μm 0,7μg glavnikaste kovinske strukture vzmeti Elektrostatika mikro-elektromehanski senzorji – spremembe kapacitivnosti med strukturami S senzorji zaznavamo: dinamične pospeške (sunke in tresljaje) in statične pospeške (naklone ali težnostni pospešek) http://www.sensorland.com/HowPage023.html

  10. Elektrostatika • Uporaba • senzorji meritve razlik kapacitivnosti, posredno merimo pospešek, prostornino • z MEMS merimo pospeške in hitrosti vrtenja okoli osi • zračna vreča • igrice • fotokopirni stroj: sila v elektrostatičnem polju

  11. Sprehod po poglavjih • Elektrostatika • Elektrodinamika • Elementi električnega tokokroga • Veriga generiranja, transformiranja in uporabe električne energije • Osnove digitalne elektronike • Osnove telekomunikacij

  12. Q I U U Elektrostatika • v elektrostatiki smo imeli opraviti z visokimi napetostmi. Nobenih tokov dokler ne pride do preboja • Dvopolni elementi električnih vezij: v čem je razlika med kondenzatorji in upori? Dielektrik preprečuje prevajanje toka – do preboja

  13. P .. moč (W) W .. energija (Ws) I .. tok (A) J .. tokovna gostota (A/m2) Elektrodinamika • Delo (moč, energija) • Tokovna gostota J • Torej: premikajoči se električni naboji - električni tok: če se naboj v nekem območju spremeni za 1 kulon v 1 sekundi, zaznamo tok 1 amper • Jakost električnega toka(ploskovni integral!) • Kratek stik – kaj je to? • Materiali (kako kovine, kako plini, kapljevine) pod vplivom električnega toka – prevajajo in se grejejo • Galvanski toki vsepovsod! • Magnetizem in električni tok sta povezanaOerstedov ponesrečen poskus je prinesel zamisel !) • Pojav sile med tokovodnikoma

  14. I U l Elektrodinamika R .. upornost (Ω) ρ .. spec. upornost (Ωm) γ .. spec. prevodnost (Sm) • Iz elektrostatike v elektrodinamiko namesto (visokih) napetosti brez tokov, se pojavijo napetosti, ki poženejo toke • Ohmov zakon(v izvorni obliki) • Električna upornost R izražena na dva načina • Moč P • 1zW (10-21 W, povprečna moč radijskih signalov (s planeta Jupiter) sprejeta na Zemlji z 70-metrsko anteno) • 1pW (10-12 W, moč človeškecelice) • Joulov zakon • Dva Kirchoffova izreka (poskus z žarnicama) • Zanka: zaporedna vezava žarnic • Vozlišče: vzporedna vezava žarnic

  15. Dan 2 • DN: 2,3,4 • Zakoni: (dan 1: Coulomb, Ohm, BiotSavart), dan 2: Joule, dva Kirchoffova izreka (ostane še LenzFaraday) • elektrodinamika, elementi: izvori, ponori el. energije, transformatorji
