Presentation Transcript
siplace 80 s 15 technische daten

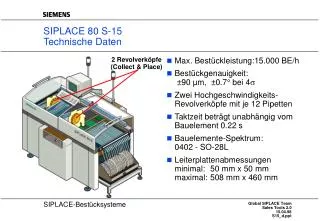

SIPLACE 80 S-15Technische Daten

2 Revolverköpfe

(Collect & Place)

  • Max. Bestückleistung:15.000 BE/h
  • Bestückgenauigkeit: ±90 µm, ±0.7° bei 4
  • Zwei Hochgeschwindigkeits-Revolverköpfe mit je 12 Pipetten
  • Taktzeit beträgt unabhängig vom Bauelement 0.22 s
  • Bauelemente-Spektrum:0402 - SO-28L
  • Leiterplattenabmessungenminimal: 50 mm x 50 mmmaximal: 508 mm x 460 mm
siplace 80 s 15 best ckkopf funktionen
SIPLACE 80 S-15Bestückkopf-Funktionen

Segmententnahmestelle

  • Aufsetzkraft: 1,7 bis 4,3 N
  • 12 Segmente mit Vakuum-Pipetten
  • 7 verschiedene Pipettentypen verfügbar
  • Bestückung mit "Air Kiss"
  • Bewegliche Z-Achse (16 mm Verfahrweg)
  • Sichtfeld der Bauelemente-Kamera: 19 mm x 25 mm
  • Auflösung der Bauelemente-Kamera: 56 µm x 56 µm

Option: mech.

Zentrierstation

und

CRDL-Messung

BE-Vision

Drehung auf

programmierten

Bestückwinkel

Vordrehstation

BE-Aufnahme / Bestückung

siplace 80 s 15 m gliche maschinenkonfigurationen
Linke Seite

7 Pipettenwechsler mit Magazinen für je 12 Pipetten

Zuführmodule z.B. für Gurte, Sticks und Schüttgut

20 Stellplätzez.B. für 40 8 mm- Gurte

Wechseltisch

Abwurfbehälter

Rechte Seite

Abwurfbehälter

7 Pipettenwechsler mit Magazinen für je 12 Pipetten

Zuführmodule z.B für Gurte, Sticks und Schüttgut

20 Stellplätze z.B. für 40 8 mm-Gurte

Wechseltisch

3-teiliges Transportband mit autom. Breiten-verstellung (50 x 50 mm bis 508 mm x 460 mm)

SIPLACE 80 S-15Mögliche Maschinenkonfigurationen

2 Revolverköpfe

LP-Transportrichtung

LP-Barcode

siplace 80 s 15 wechseltisch zur flexiblen blockr stung
SIPLACE 80 S-15Wechseltisch zur flexiblen Blockrüstung
  • Zeitoptimierter Feederwechsel
    • Wechselzeit < 2 min.
  • Transport mit Hilfe eines Hubwagens
    • gute Handhabbarkeit
  • Feeder-Barcode als Option zur Rüstungs-überprüfung
    • zusätzliche Sicherheit beim Rüstvorgang

Wechseleinheit

SIPLACE Bestücksysteme

Hubwagen

Minimierung der Rüstzeiten minimale Bestückkosten

siplace 80 s 15 ihr nutzen
SIPLACE 80 S-15Ihr Nutzen...
  • Hohe praktische Bestückleistung ( ein Kopf bestückt, während der andere abholt)
  • Hohe Bestückgenauigkeit
    • Selflearning der Abholposition, ruhende Leiterplatte, geschlossene Regelkreise
  • Besseres Preis-Leistungsverhältnis als Chipshooter
    • Geringere Leistungsreduzierung am Kundenboard
  • Gleiche Taktzeit für alle Bauelementetypen
    • Aufgrund fehlender Taktzeitwechsel werden höhere Leistungen erzielt
  • Sehr schnelle Bauelementenachfüllung und geringe Rüstzeiten
    • Anspleißen, externe Bauelementewechseltische
  • Modulare, äußerst kompakte Bauweise
    • Leichte Linienkonfiguration bzw. Linienerweiterung

Bestes Verhältnis Aufstellfläche / Bestückleistung
