Presentation Transcript

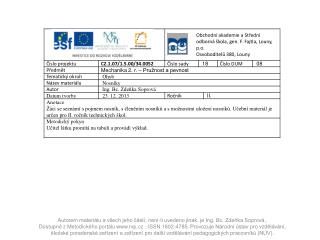

Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Bc. Zdeňka Soprová,.Dostupné z Metodického portálu www.rvp.cz ; ISSN 1802-4785. Provozuje Národní ústav pro vzdělávání, školské poradenské zařízení a zařízení pro další vzdělávání pedagogických pracovníků (NÚV).


Nosn ky
Nosníky jinak, je Ing. Bc. Zdeňka Soprová,.

Nosníky jsou pruty s přímou osou, uloženou na podpěrách, nebo pevně vetknuté a ohýbané různými břemeny

Členění nosníků:

Staticky určité – na uvolněný nosník působí tolik neznámých složek, kolik je statických podmínek rovnováhy

Staticky neurčité – na uvolněný nosník působí více neznámých složek, než kolik je statických podmínek rovnováhy, není je proto možné řešit jen za pomoci statických podmínek rovnováhy


Staticky ur it nosn ky
Staticky určité nosníky jinak, je Ing. Bc. Zdeňka Soprová,.

Aby byl nosník staticky určitý, nesmí při rovinném uspořádání sil vzniknout více neznámých složek reakcí než tři.

Staticky určitý nosník připouští tyto možnosti uložení:

Nosník na jednom konci vetknutý

A

F

FRAY

3 neznámé

MA

FRAX


Nosník na jednom konci s kloubovou pevnou a na druhém s kloubovou pohyblivou podpěrou

F

A

B

3 neznámé

FRBY

FRAY

FRBX


Nosník s jedním nebo dvěma převislými konci kloubovou pohyblivou podpěrou

F

A

B

3 neznámé

FRBY

FRAY

FRAX


Staticky neur it nosn ky
Staticky neurčité nosníky kloubovou pohyblivou podpěrou

U staticky neurčitých nosníků je uložení nosníku takové, že neznámých složek vazebních sil a momentů je více než statických podmínek rovnováhy

Příklady staticky neurčitých uložení

F

B

A

4 neznámé


B kloubovou pohyblivou podpěrou

F

A

C

4 neznámé


Kontrolní otázky: kloubovou pohyblivou podpěrou

Co rozumíme pojmem nosník?

Jak členíme nosníky?

Jaké znáte typy uložení u staticky určitých nosníků?


Řešení: kloubovou pohyblivou podpěrou

Nosníkyjsou pruty s přímou osou, uloženou na podpěrách, nebo pevně vetknuté a ohýbané různými břemeny

Staticky určité, staticky neurčité

Nosník na jednom konci vetknutí, nosník na jednom konci s kloubovou pevnou a na druhém s kloubovou pohyblivou podpěrou, nosník s jedním nebo dvěma převislými konci


Citace: kloubovou pohyblivou podpěrou MRŇÁK, Ladislav a DRDLA, Alexander. Mechanika:pružnost a pevnost pro střední průmyslové školy strojnické.Vyd. 3. Praha:Nakladatelství technické literatury, s. 151-155
