Mikroprotsessorid

Mikroprotsessorid

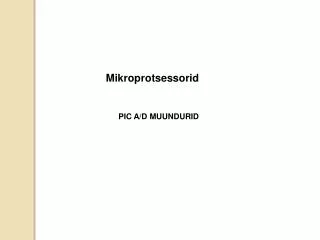

PIC A/D MUUNDURID


Mikroprotsessorid

10-bitine tulemus

2 kontrollregistrit


Mikroprotsessorid

1,25 MHz5 MHz20 MHz2,5 MHz10 MHz20 MHz


Mikroprotsessorid

CH2:CH0 – Channel Select

000 – Channel 0001 – Channel 1jne...

ADON = 1 – A/D muundur töötabADON = 0 – A/D muundus on välja lülitatud

Kohe peale DONE-sse 1 kirjutamist hakkab muundamine pihtaDONE = 1 – ei ole veel valmis DONE = 0 – valmisKirjutades DONE-sse 0 katkestab muundamise


Mikroprotsessorid

Sample And Hold


Mikroprotsessorid

TAD – ühe iti muundamise aeg

TAD – ühe biti muundamise aeg


Mikroprotsessorid

  • Konfigureeri kanalid: (PCFG3:PCFG0)

  • Vali A/D kanal: (CH2:CH0)

  • Vali A/D Conversiooni Clock (ADCS2:ADCS0)

  • Kirjuta ADON = 1 – A/D sisse lülitatud


Mikroprotsessorid

  • Konfigureeri kanalid: (PCFG3:PCFG0)

  • Vali A/D kanal: (CH2:CH0)

  • Vali A/D Conversiooni Clock (ADCS2:ADCS0)

  • Kirjuta ADON = 1 – A/D sisse lülitatud

  • Konfigureeri katkestus


Mikroprotsessorid

  • Konfigureeri kanalid: (PCFG3:PCFG0)

  • Vali A/D kanal: (CH2:CH0)

  • Vali A/D Conversiooni Clock (ADCS2:ADCS0)

  • Kirjuta ADON = 1 – A/D sisse lülitatud

  • Konfigureeri katkestus

  • Oota kuni Sample-And-Hold konde on täis laadunud

  • Kirjuta DONE=1

  • Oota kuni DONE=0 või kuni tekib katkestus ADIF

  • Loe tulemus registritest ADRESH:ADRESL


Mikroprotsessorid

Kui port on konfigureeritud analoogsisendiks, siis ta tarbib vähem voolu
