显卡基础知识. 什么是显卡?. 显示卡 ( 又称显示适配器 ) 是显示器与主机通信的控制电路和接口,作用是控制显示器的显示方式。在显示器里也有控制电路,但起主要作用的是显示卡。. 显卡概述. 显卡一般是一块独立的电路板,插在主机的主板上。. 显卡接收由主机发出的控制显示系统工作的指令和显示内容,然后通过输出信号控制显示器显示各种字符和图形。. 显卡基本结构. 显卡由视频存储器、字符发生器、显示系统 BIOS 、控制电路和接口等部分组成。 在显卡上我们主要看到的部件有一个 15 针的 VGA 输出端口、图形处理芯片、显示内存及 BIOS 芯片。. 显卡基本结构.

Download Presentation

显卡基础知识

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


3831345

显卡基础知识


3831345

什么是显卡?

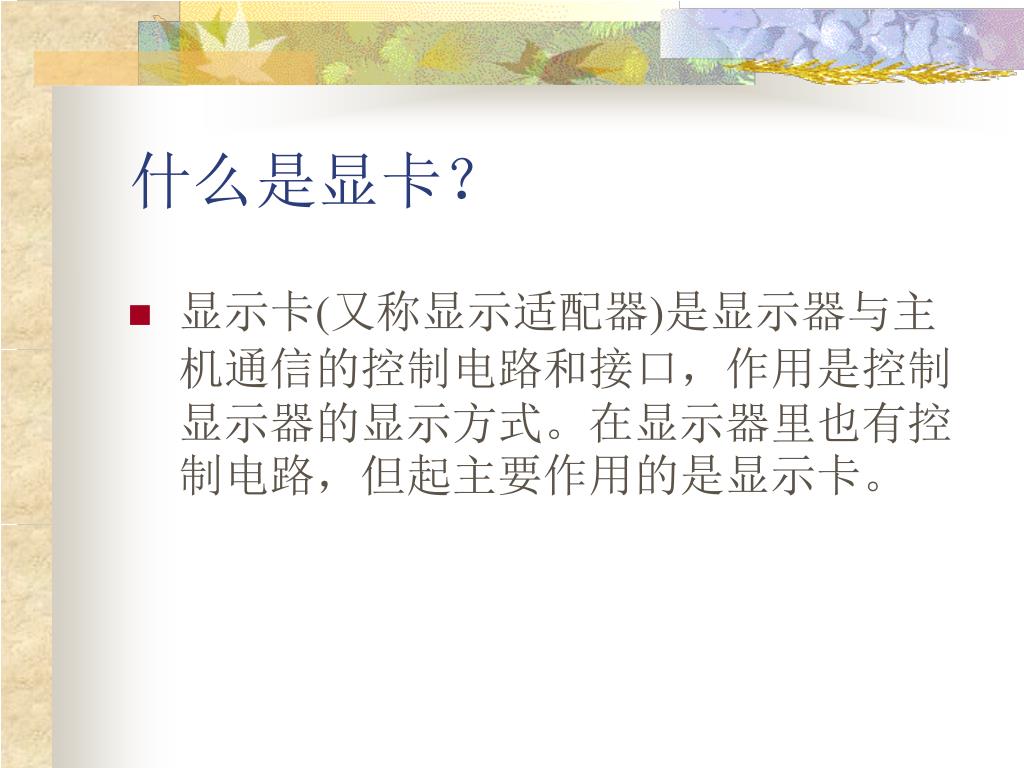

  • 显示卡(又称显示适配器)是显示器与主机通信的控制电路和接口,作用是控制显示器的显示方式。在显示器里也有控制电路,但起主要作用的是显示卡。


3831345

显卡概述

  • 显卡一般是一块独立的电路板,插在主机的主板上。

  • 显卡接收由主机发出的控制显示系统工作的指令和显示内容,然后通过输出信号控制显示器显示各种字符和图形。


3831345

显卡基本结构

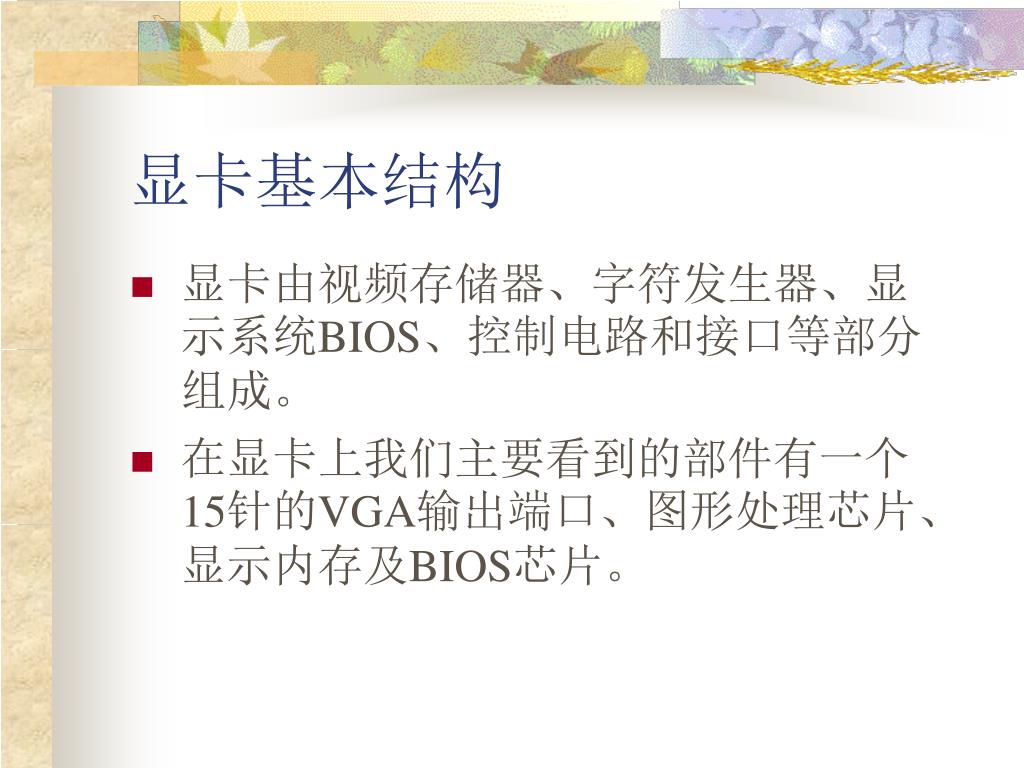

  • 显卡由视频存储器、字符发生器、显示系统BIOS、控制电路和接口等部分组成。

  • 在显卡上我们主要看到的部件有一个15针的VGA输出端口、图形处理芯片、显示内存及BIOS芯片。


3831345

显卡基本结构


3831345

显卡基本结构

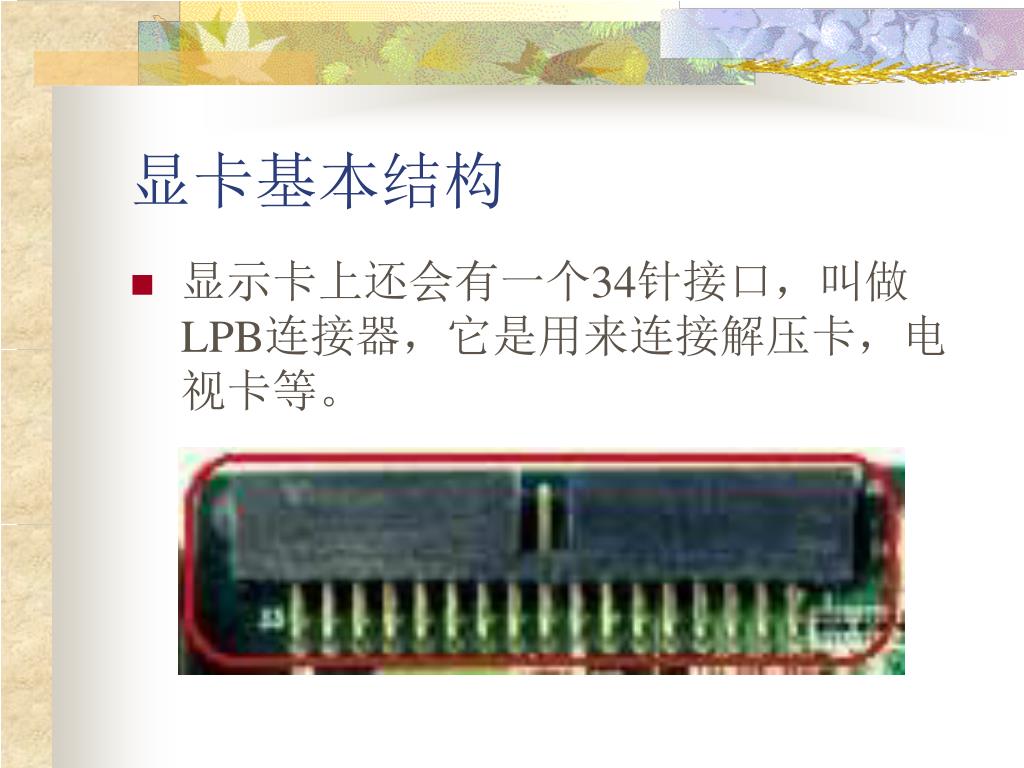

  • 显示卡上还会有一个34针接口,叫做LPB连接器,它是用来连接解压卡,电视卡等。


3831345

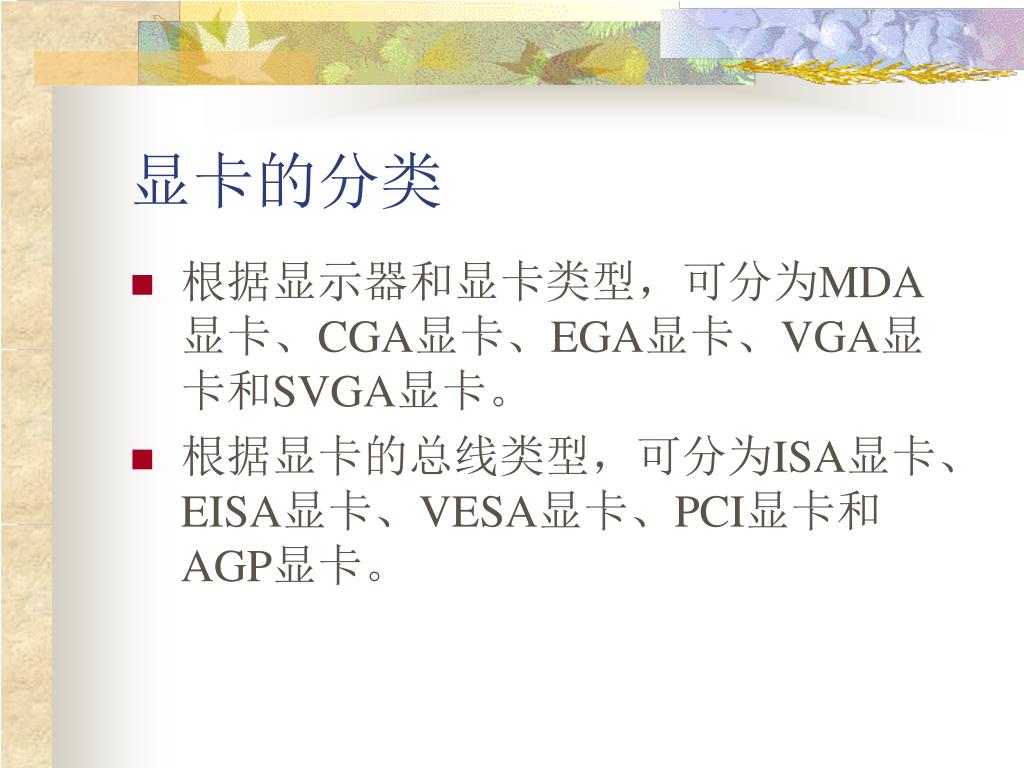

显卡的分类

  • 根据显示器和显卡类型,可分为MDA显卡、CGA显卡、EGA显卡、VGA显卡和SVGA显卡。

  • 根据显卡的总线类型,可分为ISA显卡、EISA显卡、VESA显卡、PCI显卡和AGP显卡。


3831345

显卡总线结构

  • 显卡总线大致有ISA、EISA、VESA、PCI和AGP等几种结构,现在的显卡多为图形加速卡(AGP),拥有专门用来执行图形加速任务的图形函数加速器和显存,其技术已经从AGP 1X发展到了AGP 8X。


3831345

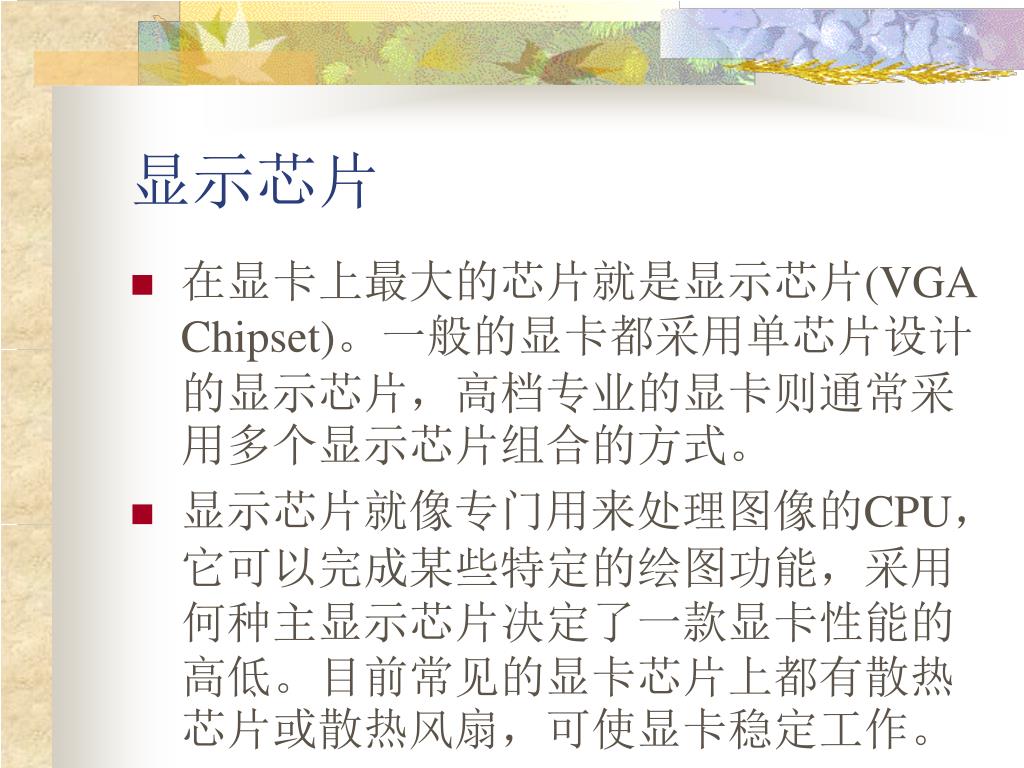

显示芯片

  • 在显卡上最大的芯片就是显示芯片(VGA Chipset)。一般的显卡都采用单芯片设计的显示芯片,高档专业的显卡则通常采用多个显示芯片组合的方式。

  • 显示芯片就像专门用来处理图像的CPU,它可以完成某些特定的绘图功能,采用何种主显示芯片决定了一款显卡性能的高低。目前常见的显卡芯片上都有散热芯片或散热风扇,可使显卡稳定工作。


3831345

显示芯片

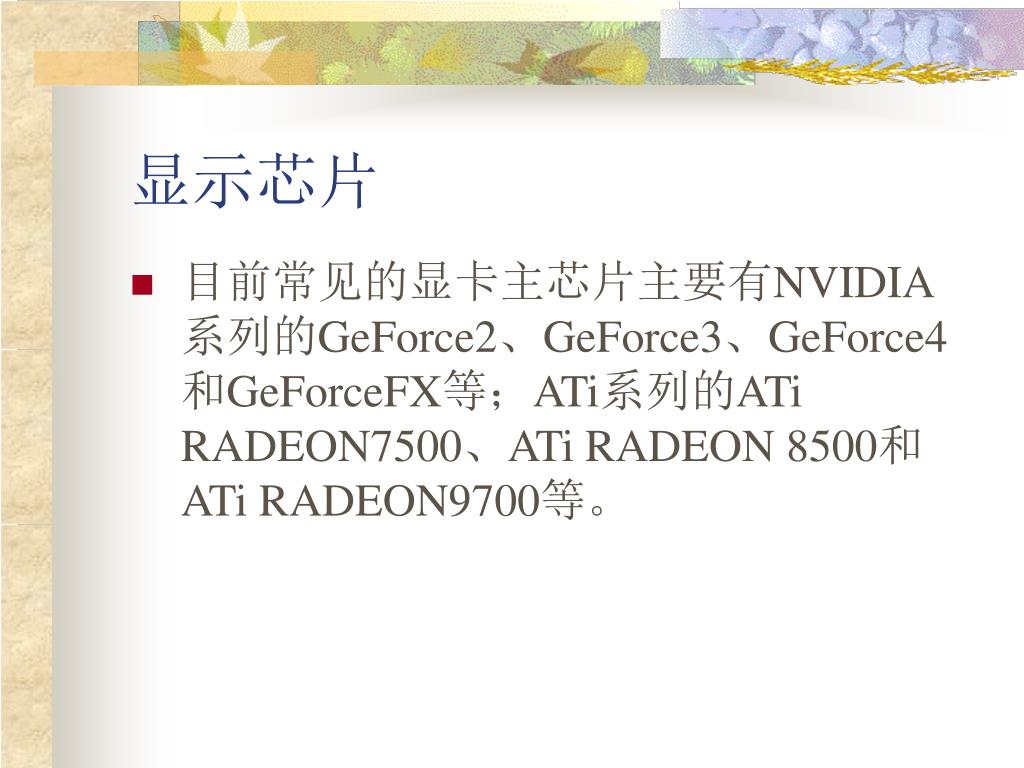

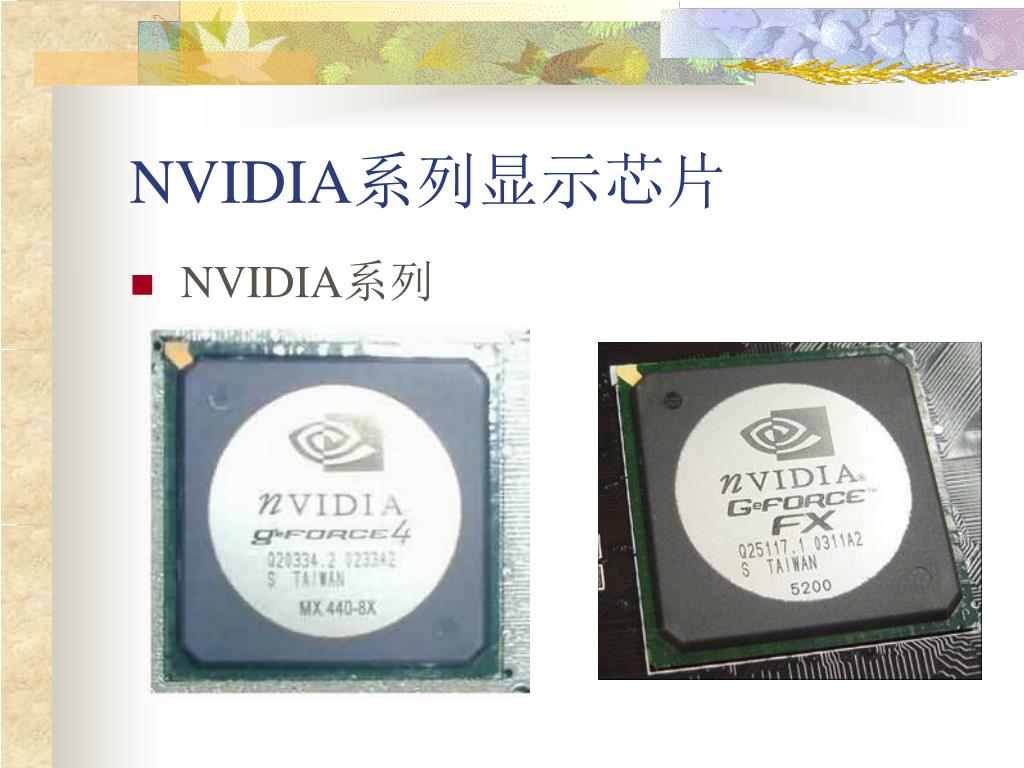

  • 目前常见的显卡主芯片主要有NVIDIA系列的GeForce2、GeForce3、GeForce4和GeForceFX等;ATi系列的ATi RADEON7500、ATi RADEON 8500和 ATi RADEON9700等。


Nvidia

NVIDIA系列显示芯片

  • NVIDIA系列


Nvidia1

NVIDIA系列显示芯片

  • NVIDIA系列


3831345

ATi系列显示芯片

  • ATi系列


3831345

ATi系列显示芯片

  • ATi系列


3831345

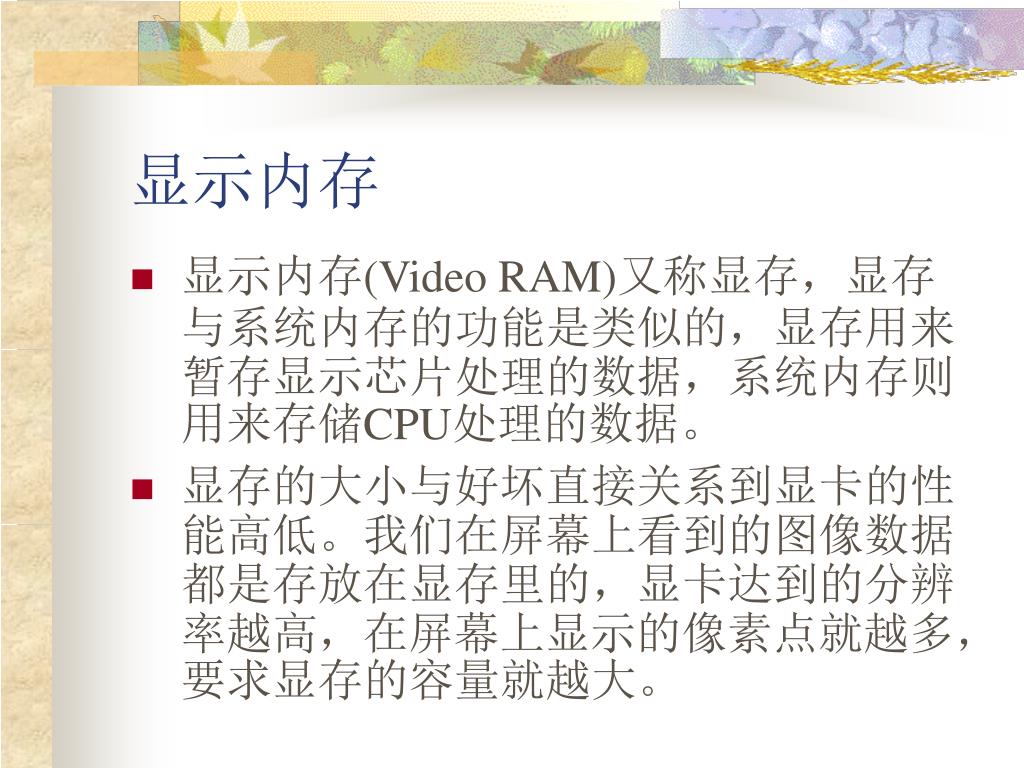

显示内存

  • 显示内存(Video RAM)又称显存,显存与系统内存的功能是类似的,显存用来暂存显示芯片处理的数据,系统内存则用来存储CPU处理的数据。

  • 显存的大小与好坏直接关系到显卡的性能高低。我们在屏幕上看到的图像数据都是存放在显存里的,显卡达到的分辨率越高,在屏幕上显示的像素点就越多,要求显存的容量就越大。


3831345

显示内存


3831345

显示内存

  • 显示内存主要分为MDRAM、SDRAM、SGRAM、WRAM和RDRAM等几种类型。


Vga bios

VGA BIOS

  • VGA BIOS里包含了显示芯片和驱动程序间的控制程序、产品标识等信息,这些信息一般由显卡厂商固化在ROM芯片里,这颗芯片就被称为VGA BIOS芯片。

  • ROM有几种不同的类型,其中Flash EPROM(闪存)或EEPROM(电擦写可编程只读存储器)可以用软件自由刷新。现在大多数的显卡都是使用这两种存储器。


Vga bios1

VGA BIOS


3831345

显卡总线接口

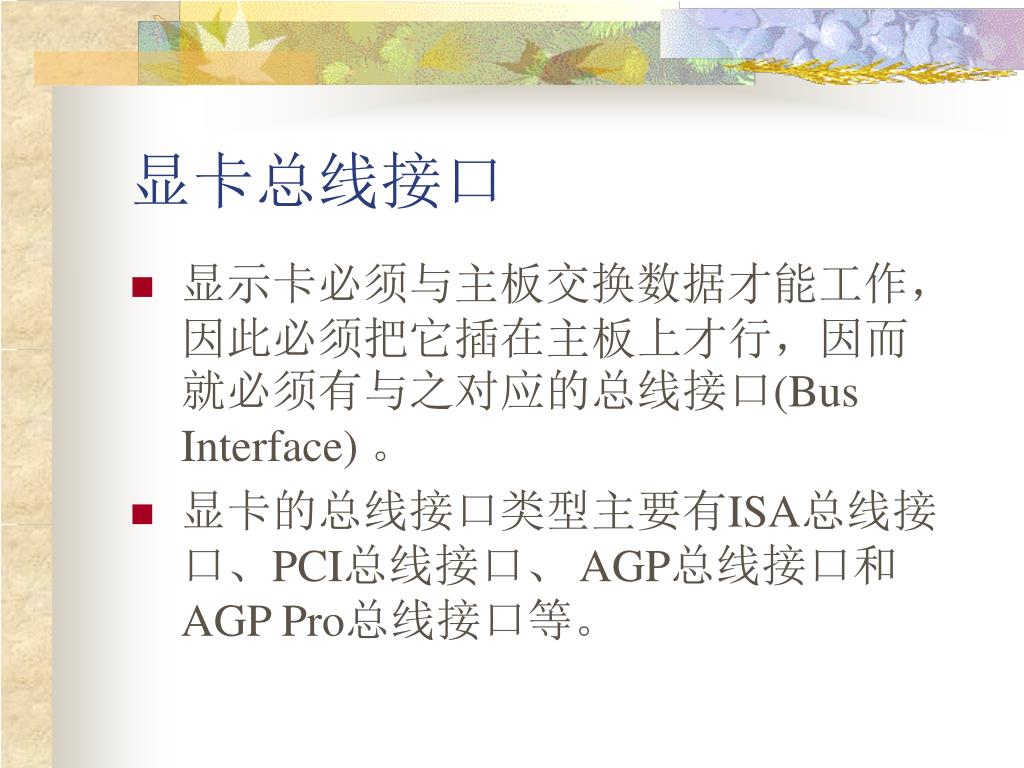

  • 显示卡必须与主板交换数据才能工作,因此必须把它插在主板上才行,因而就必须有与之对应的总线接口(Bus Interface) 。

  • 显卡的总线接口类型主要有ISA总线接口、PCI总线接口、 AGP总线接口和AGP Pro总线接口等。


3831345

显卡总线接口

  • ISA总线接口最大稳定传输率为16MB/s;PCI总线接口最大数据传输率达133MB/s,目前这两种接口的显卡已经淘汰。

  • AGP总线接口主要目的是提高3D图形方面的处理能力,最大传输率可以提高到266MB/s(AGP 1X)或532MB/s (AGP 2X) 。

  • AGP Pro总线接口是在原有AGP的基础上进行扩展。


3831345

常见显卡介绍

双敏(UNIKA)

耕昇(GAINWARD)

ATI

七彩虹

艾尔莎(ELSA)

华硕( ASUS )

丽台( LEADTEK )

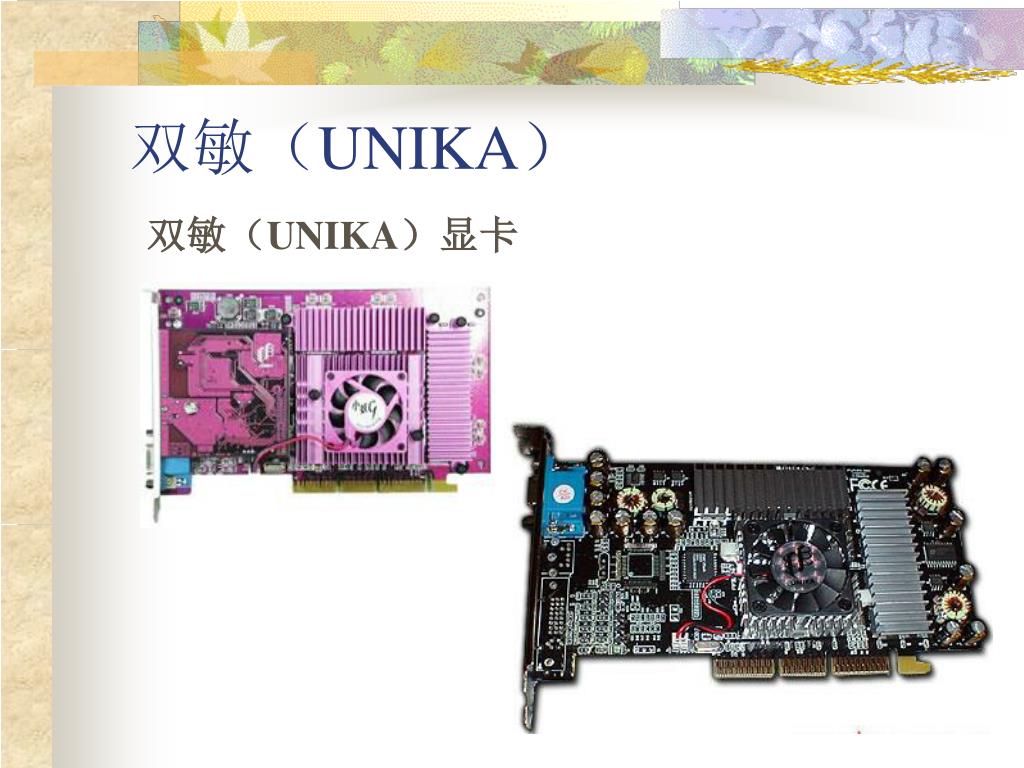

Unika

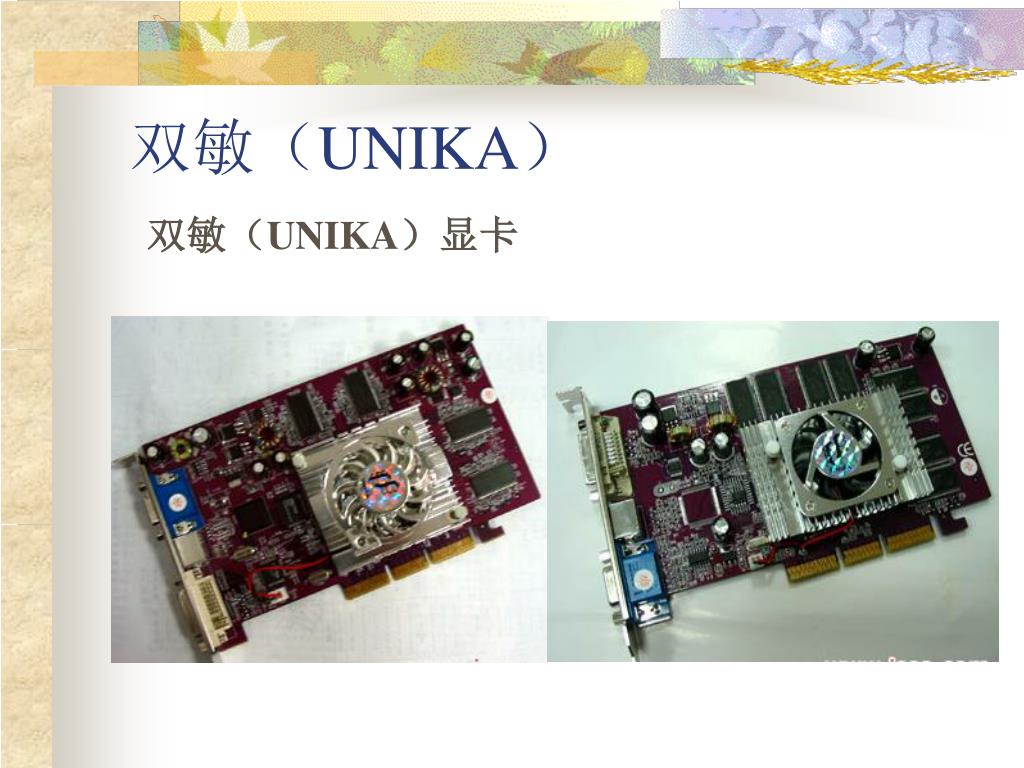

双敏(UNIKA)

双敏(UNIKA)显卡


Unika1

双敏(UNIKA)

双敏(UNIKA)显卡

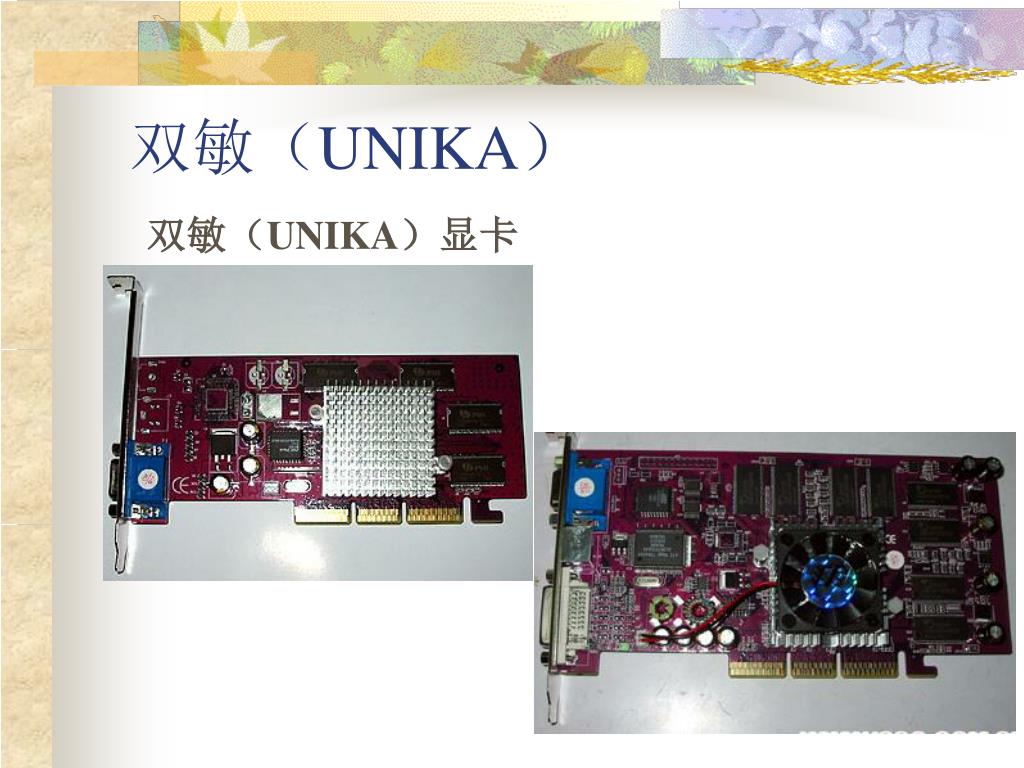

Unika2

双敏(UNIKA)

双敏(UNIKA)显卡

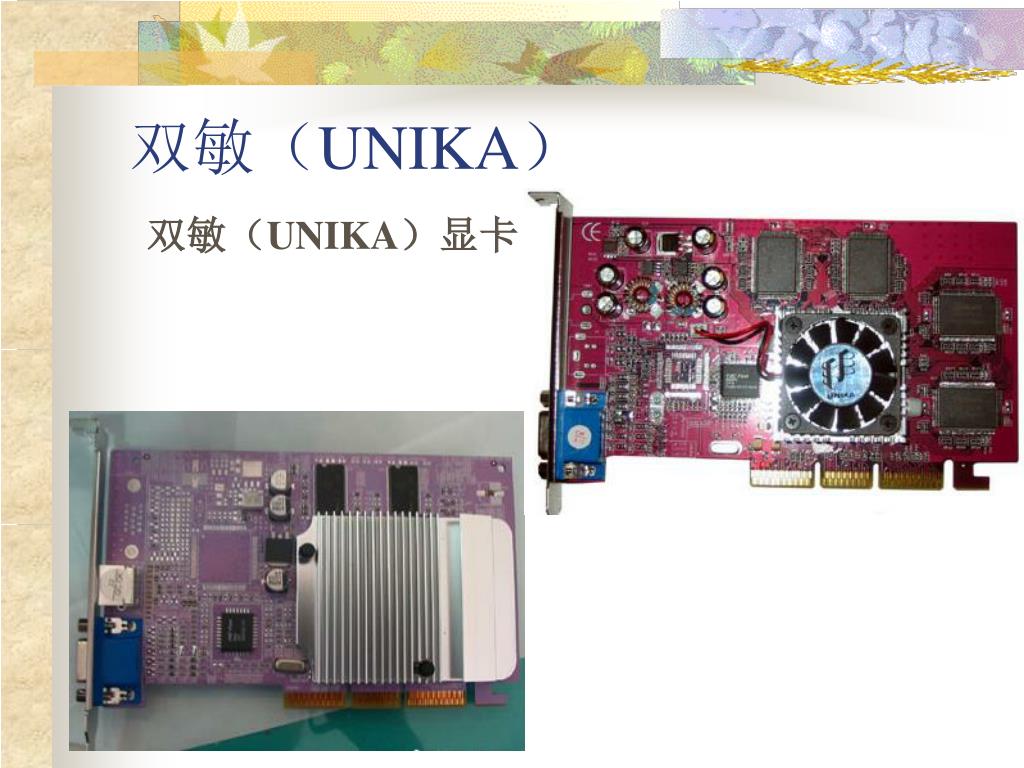

Unika3

双敏(UNIKA)

双敏(UNIKA)显卡

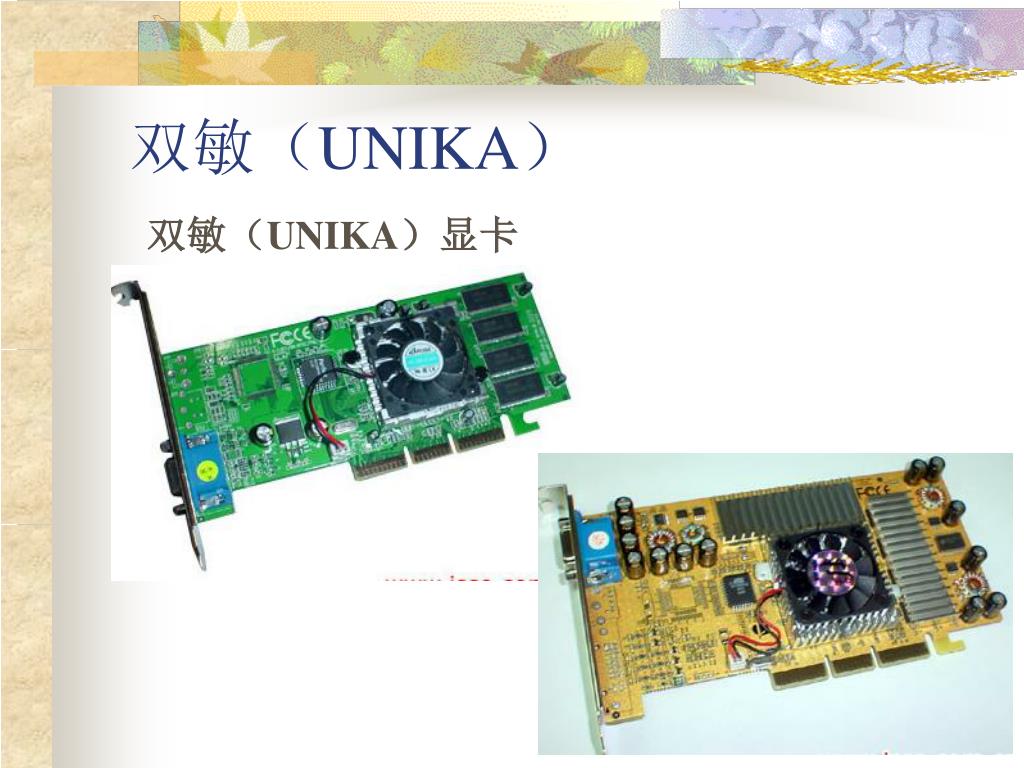

Unika4

双敏(UNIKA)

双敏(UNIKA)显卡


Unika5

双敏(UNIKA)

双敏(UNIKA)显卡

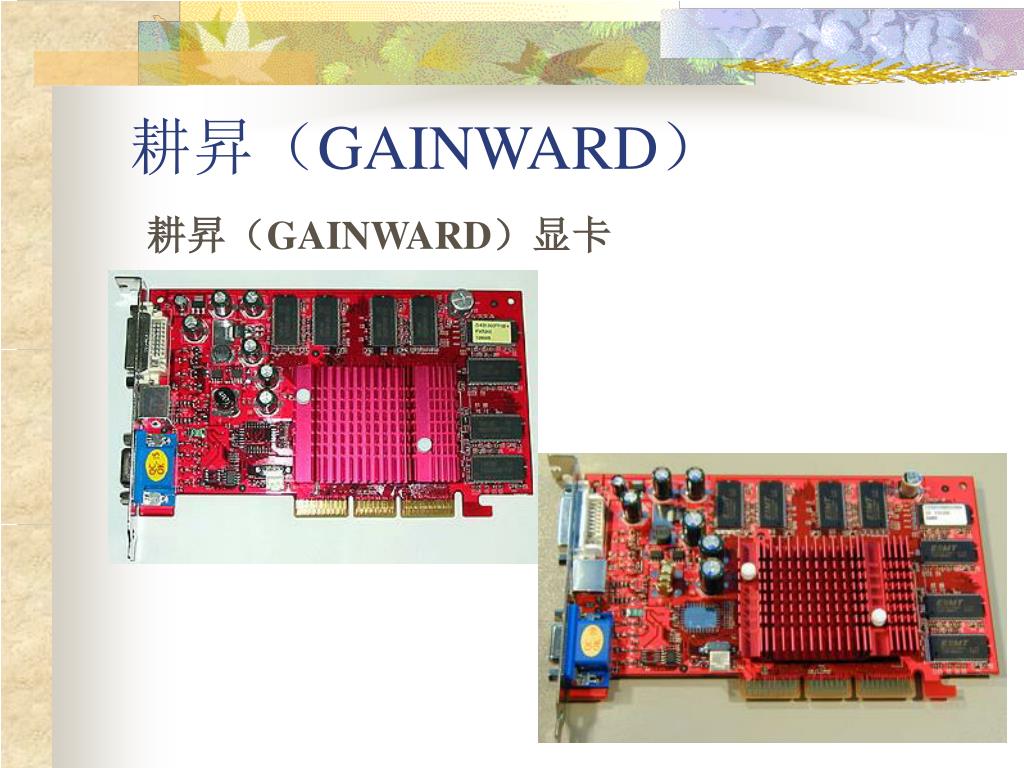

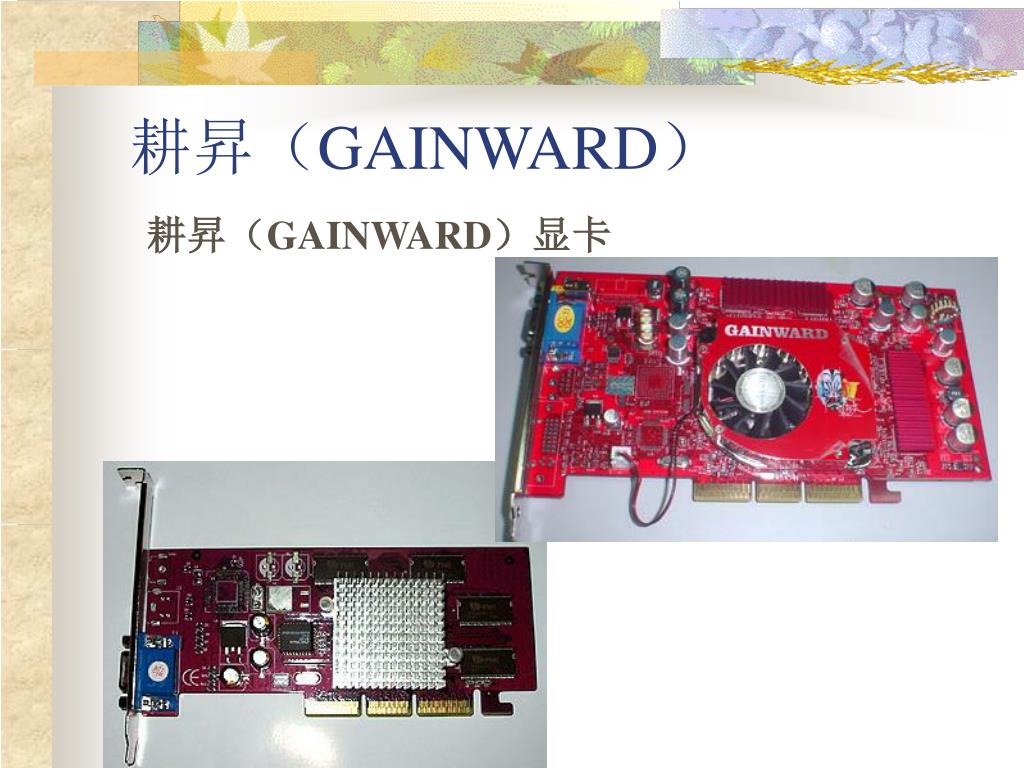

Gainward

耕昇(GAINWARD)

耕昇(GAINWARD)显卡


Gainward1

耕昇(GAINWARD)

耕昇(GAINWARD)显卡

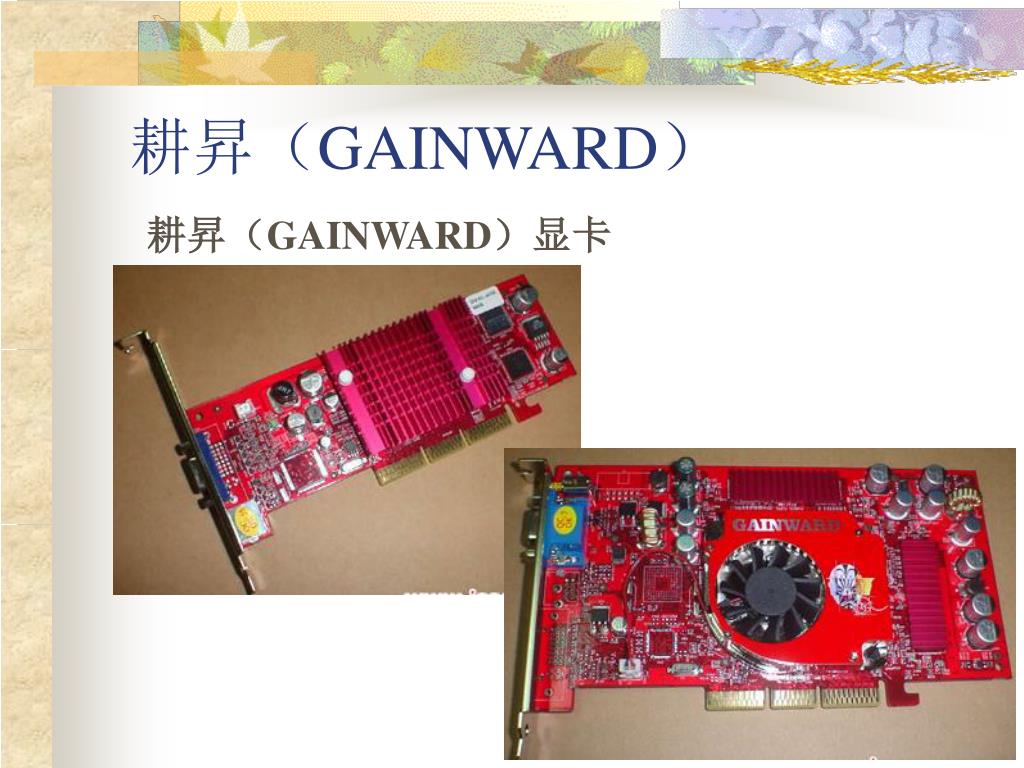

Gainward2

耕昇(GAINWARD)

耕昇(GAINWARD)显卡

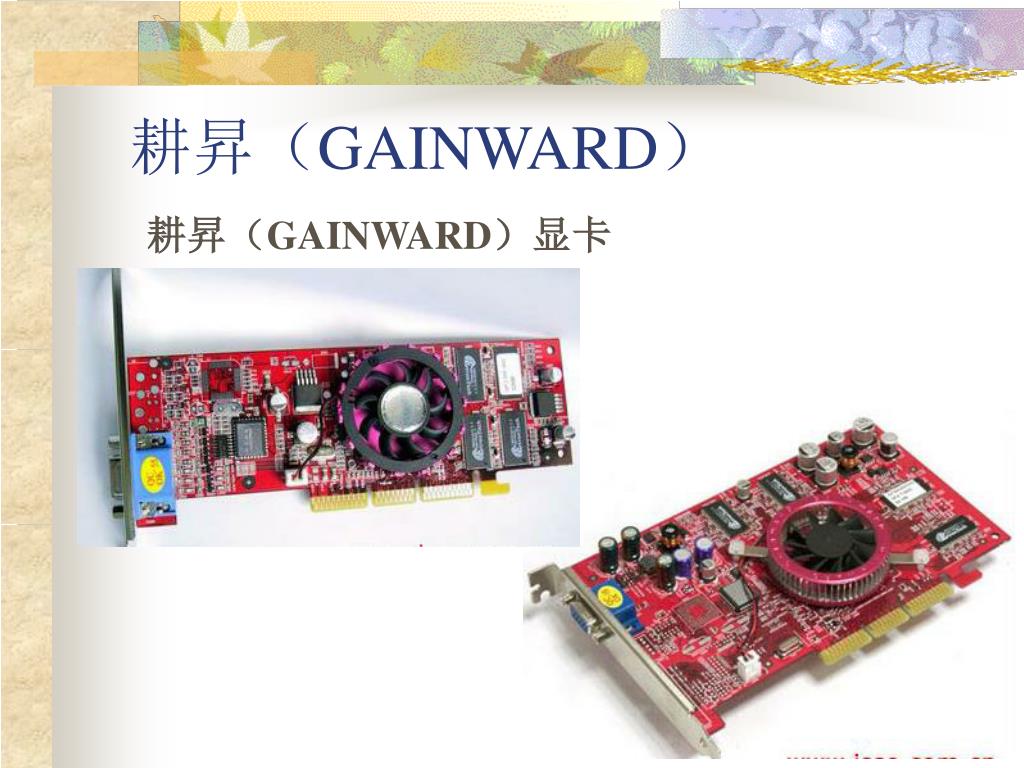

Gainward3

耕昇(GAINWARD)

耕昇(GAINWARD)显卡


Gainward4

耕昇(GAINWARD)

耕昇(GAINWARD)显卡


3831345

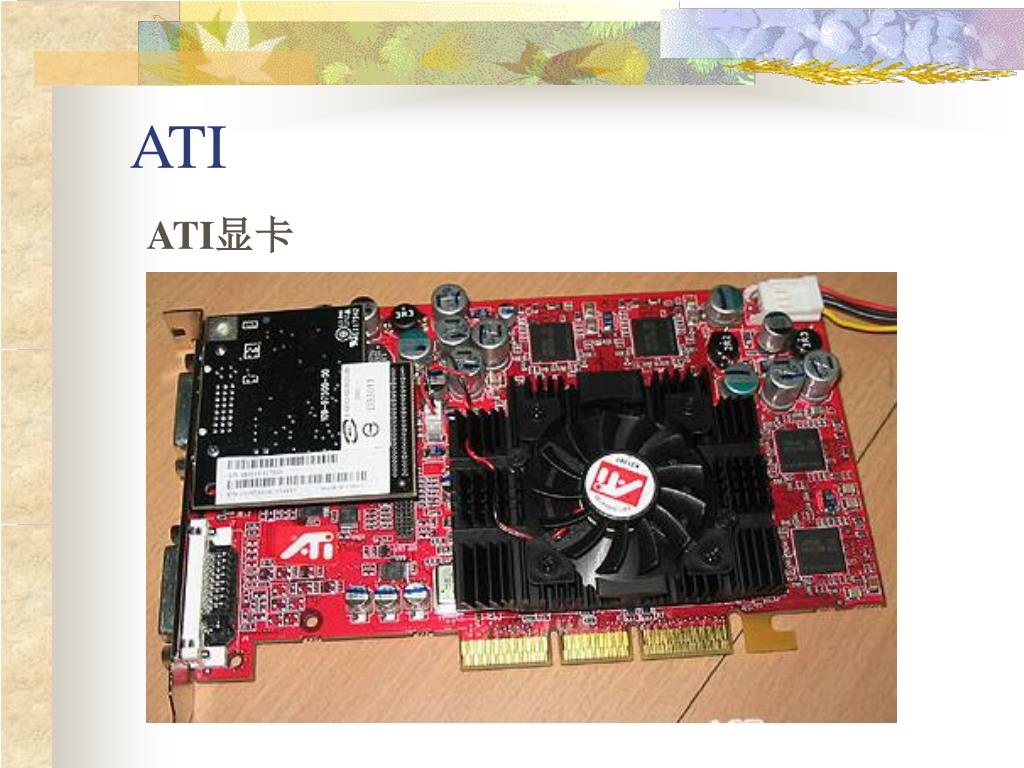

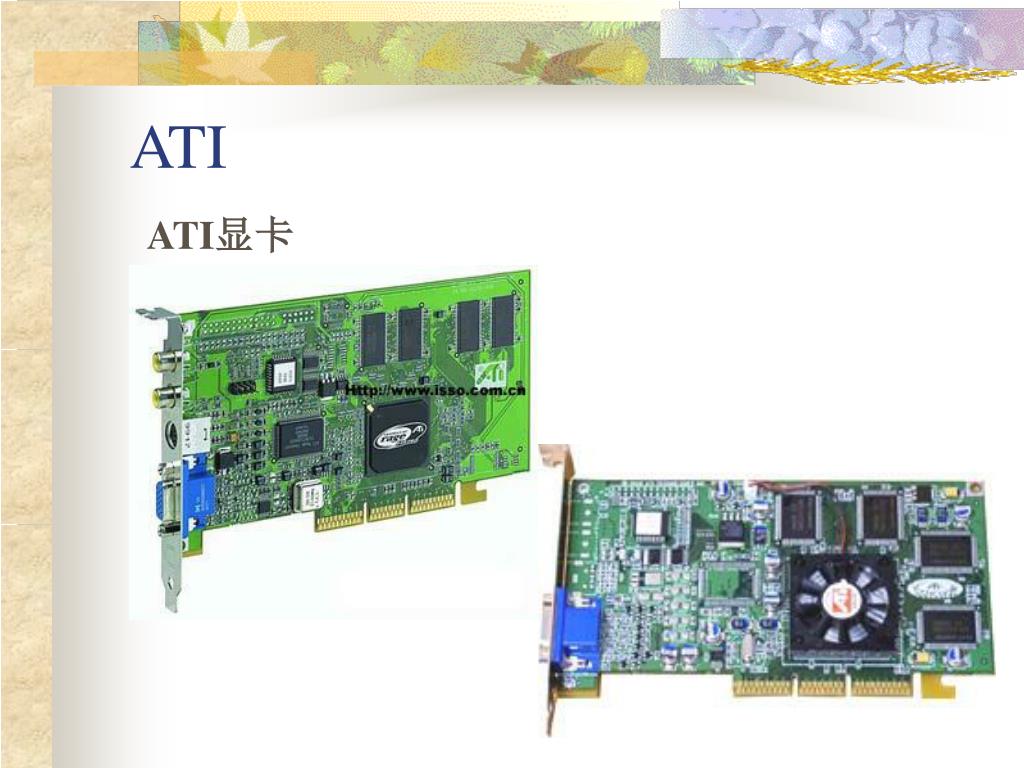

ATI

ATI显卡


3831345

ATI

ATI显卡


3831345

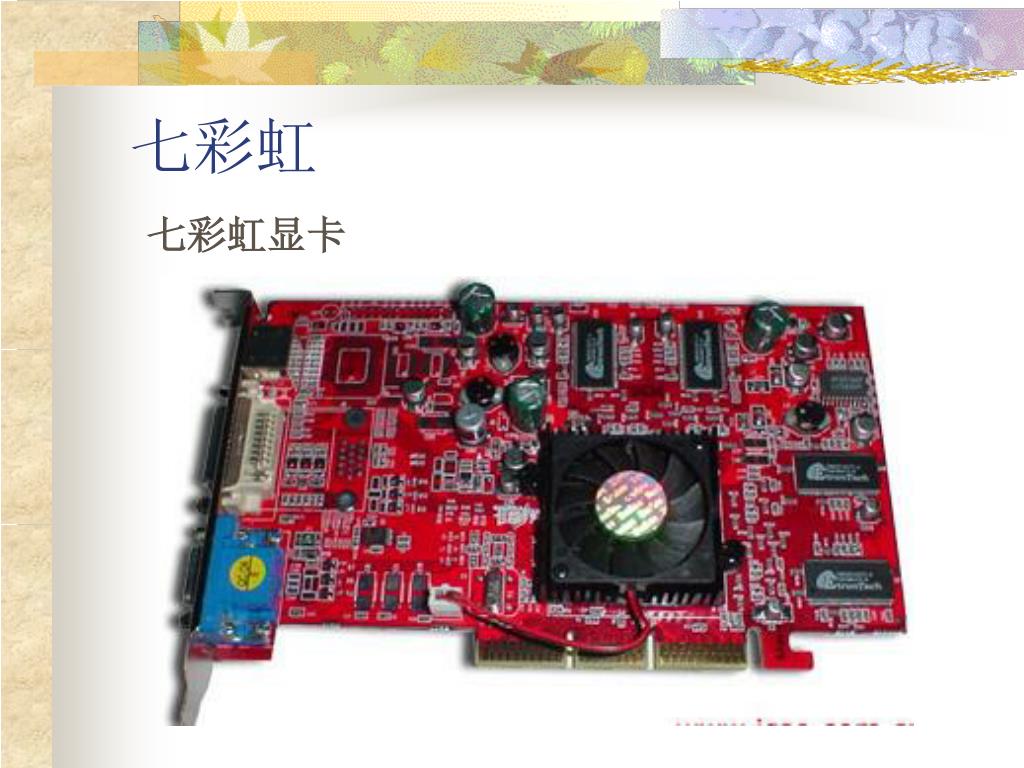

七彩虹

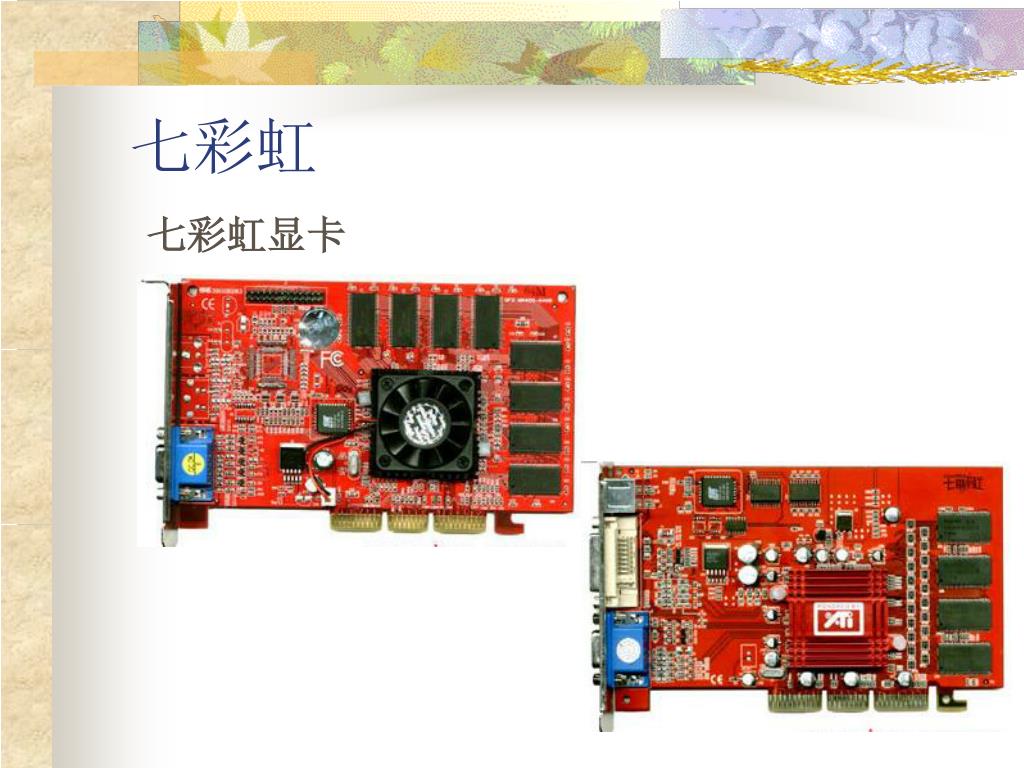

七彩虹显卡


3831345

七彩虹

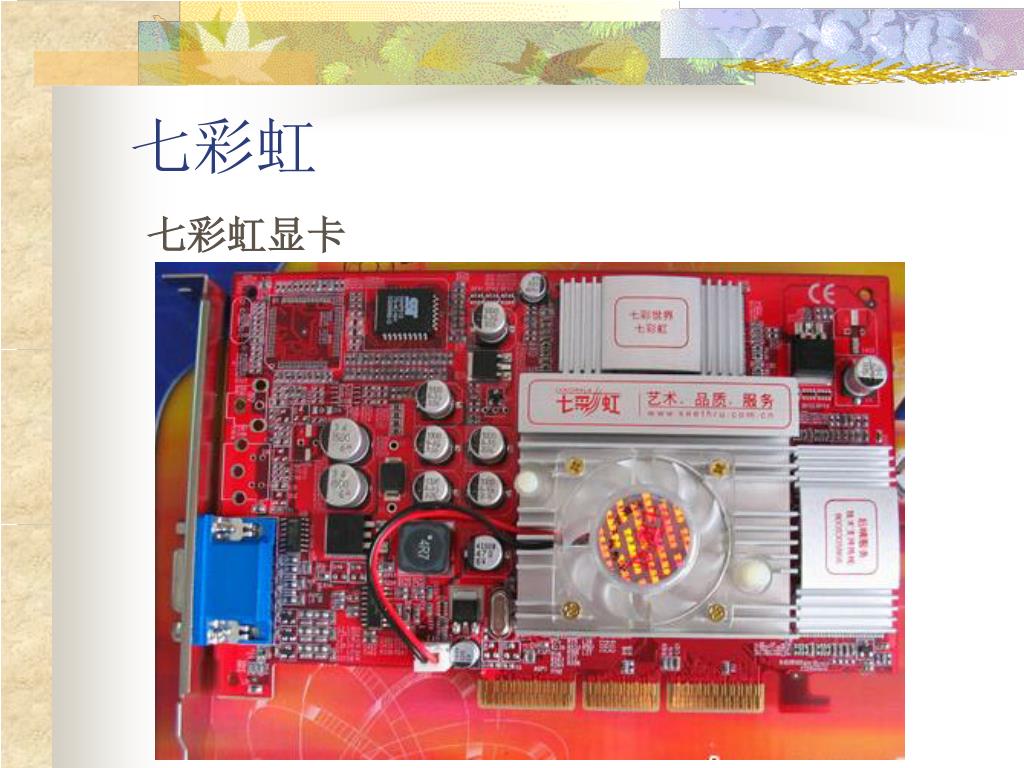

七彩虹显卡


3831345

七彩虹

七彩虹显卡


3831345

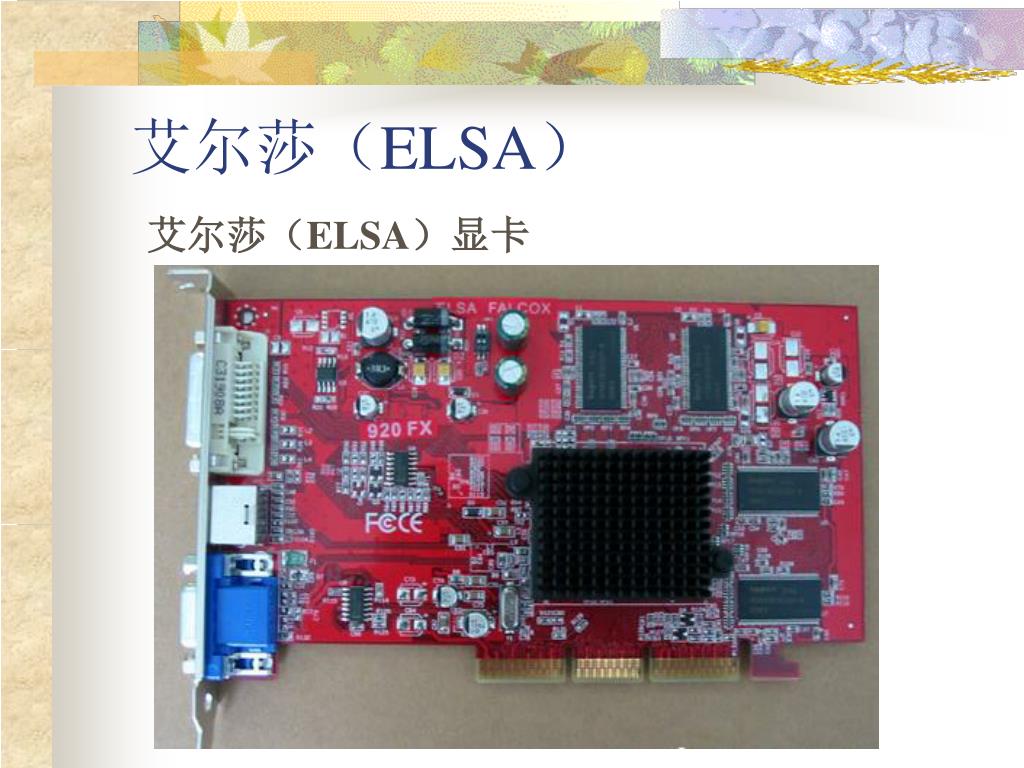

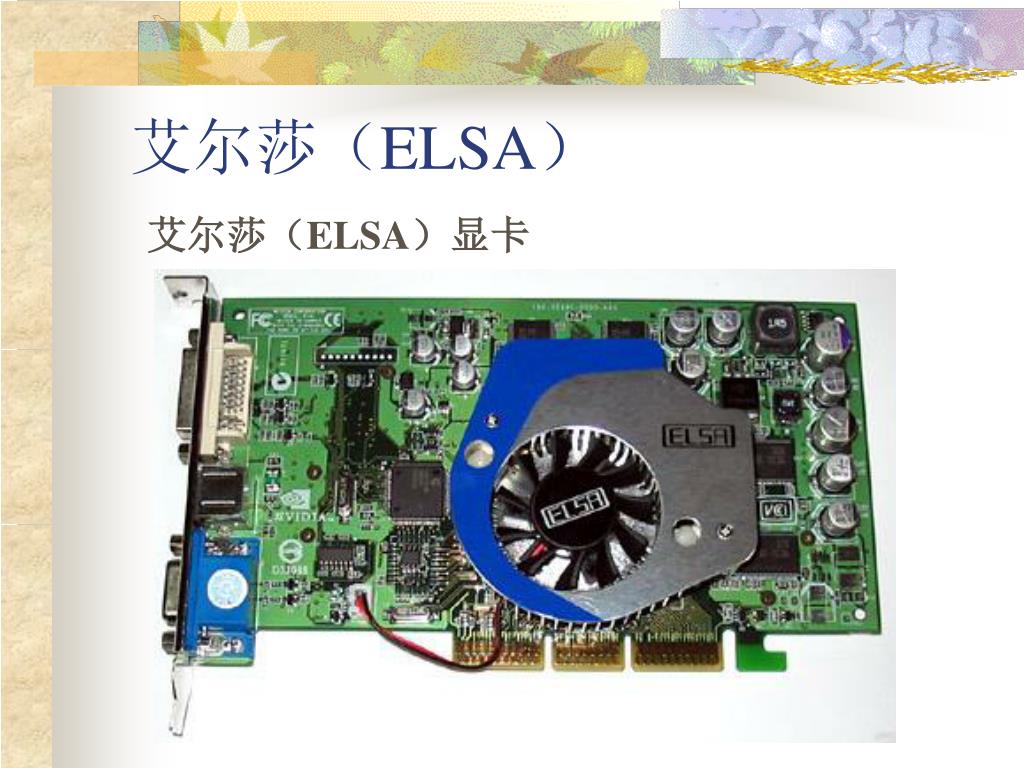

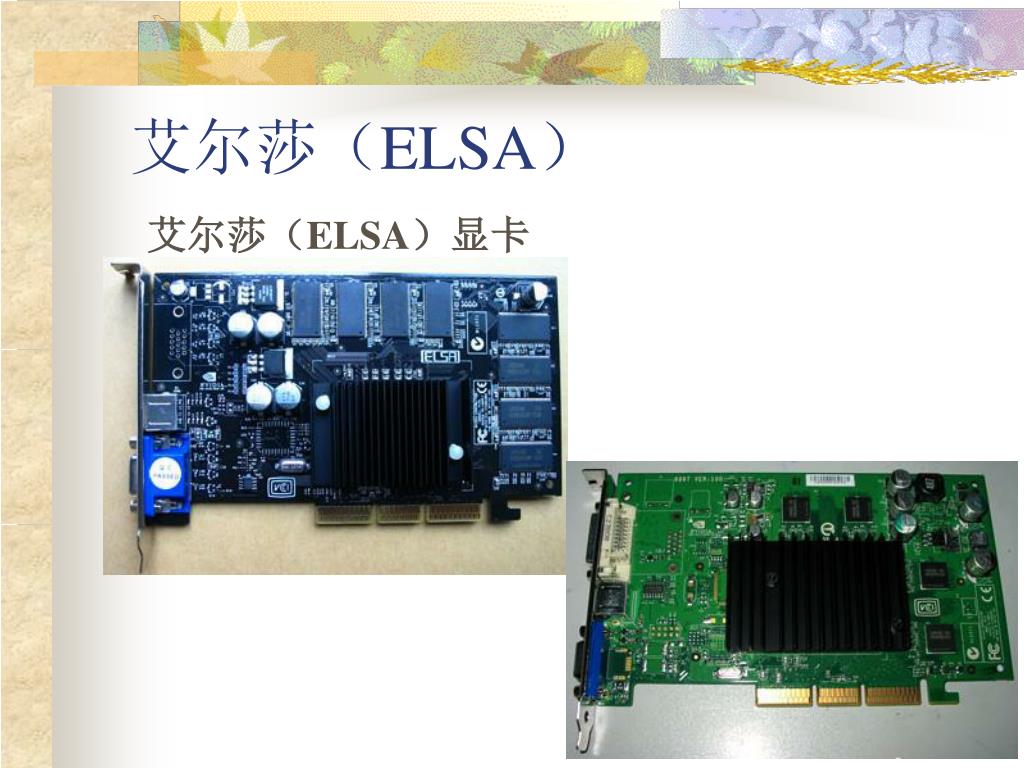

艾尔莎(ELSA)

艾尔莎(ELSA)显卡


3831345

艾尔莎(ELSA)

艾尔莎(ELSA)显卡


3831345

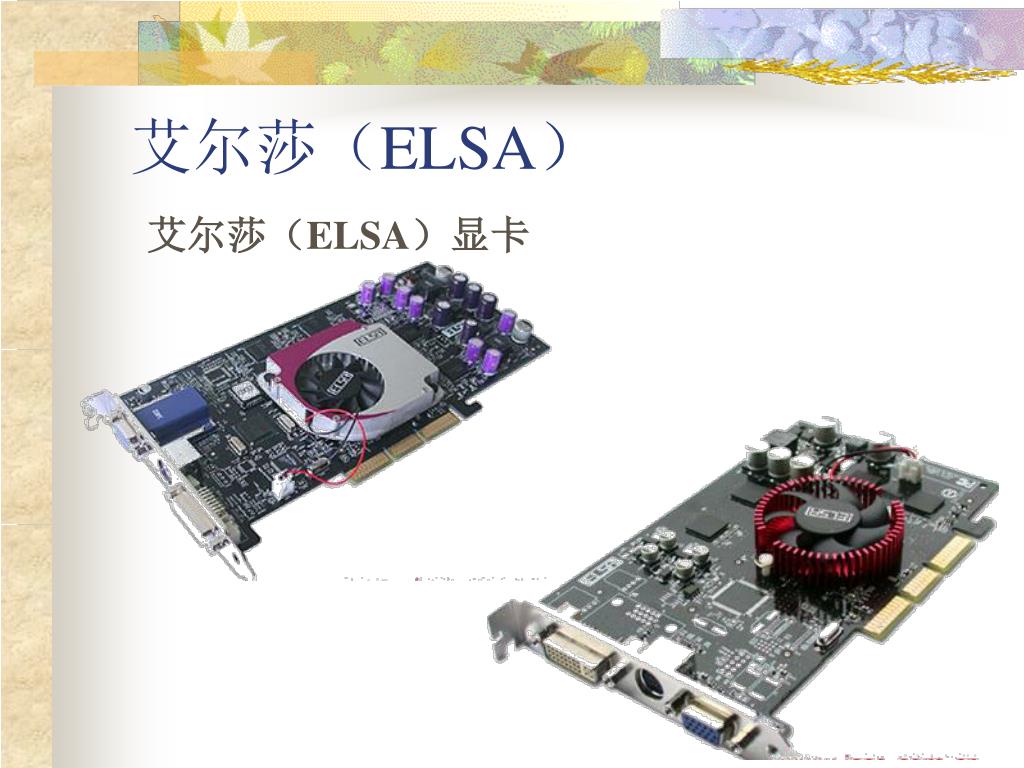

艾尔莎(ELSA)

艾尔莎(ELSA)显卡


3831345

艾尔莎(ELSA)

艾尔莎(ELSA)显卡


3831345

艾尔莎(ELSA)

艾尔莎(ELSA)显卡


3831345

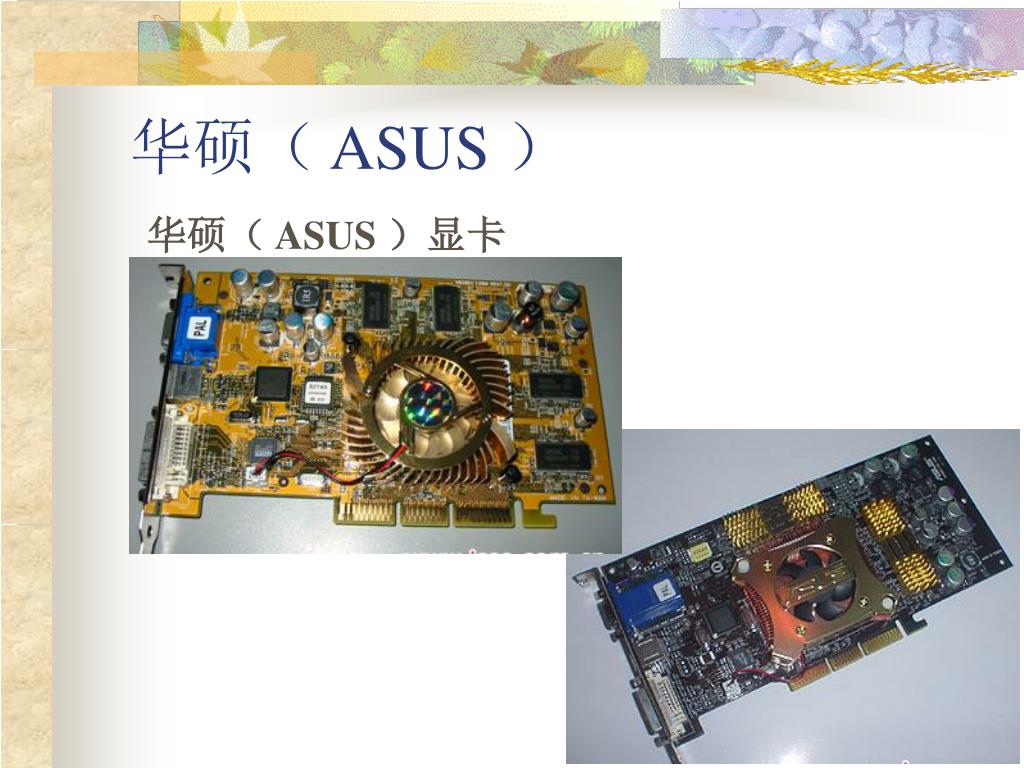

华硕( ASUS )

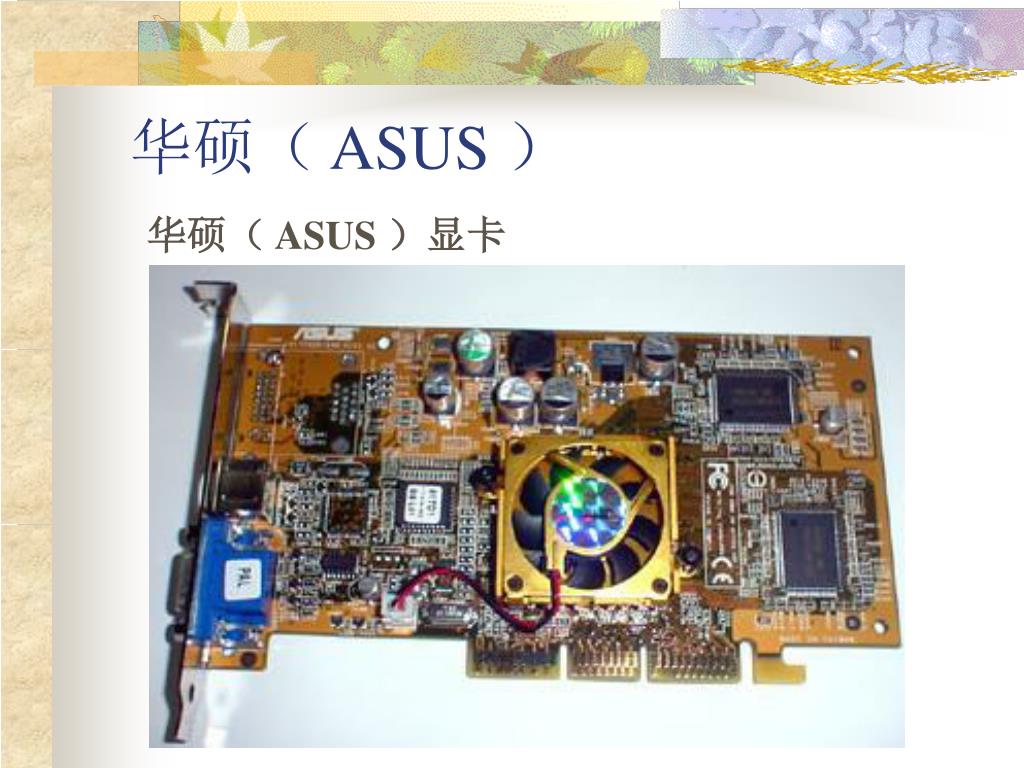

华硕( ASUS )显卡


3831345

华硕( ASUS )

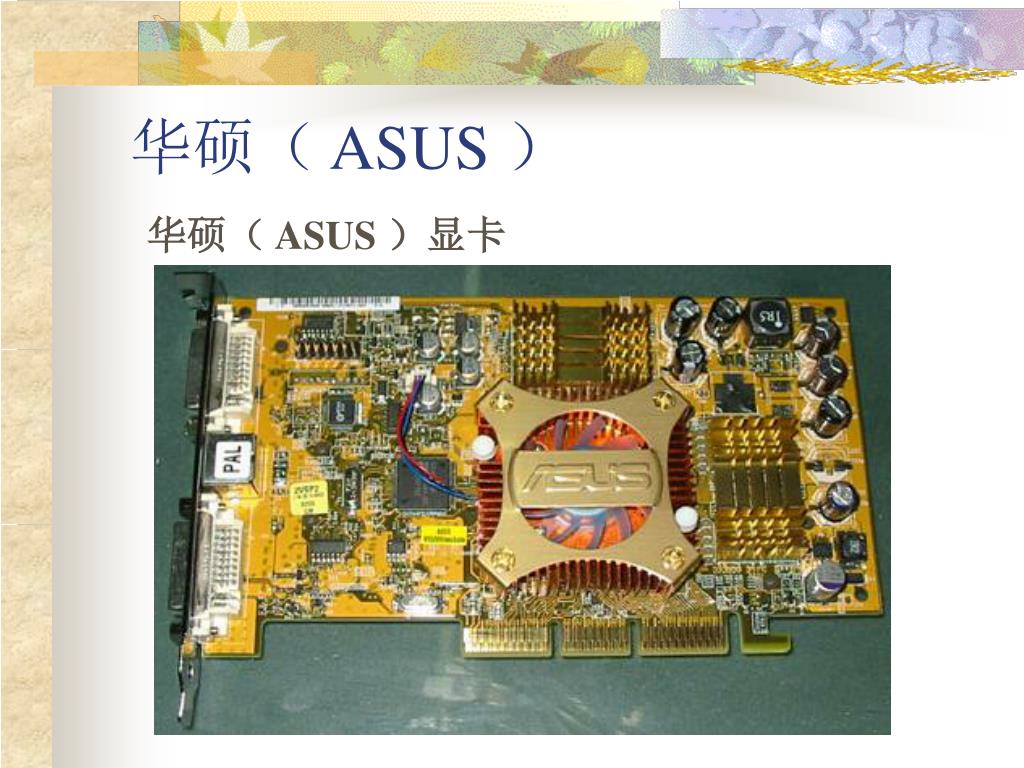

华硕( ASUS )显卡


3831345

华硕( ASUS )

华硕( ASUS )显卡


3831345

华硕( ASUS )

华硕( ASUS )显卡

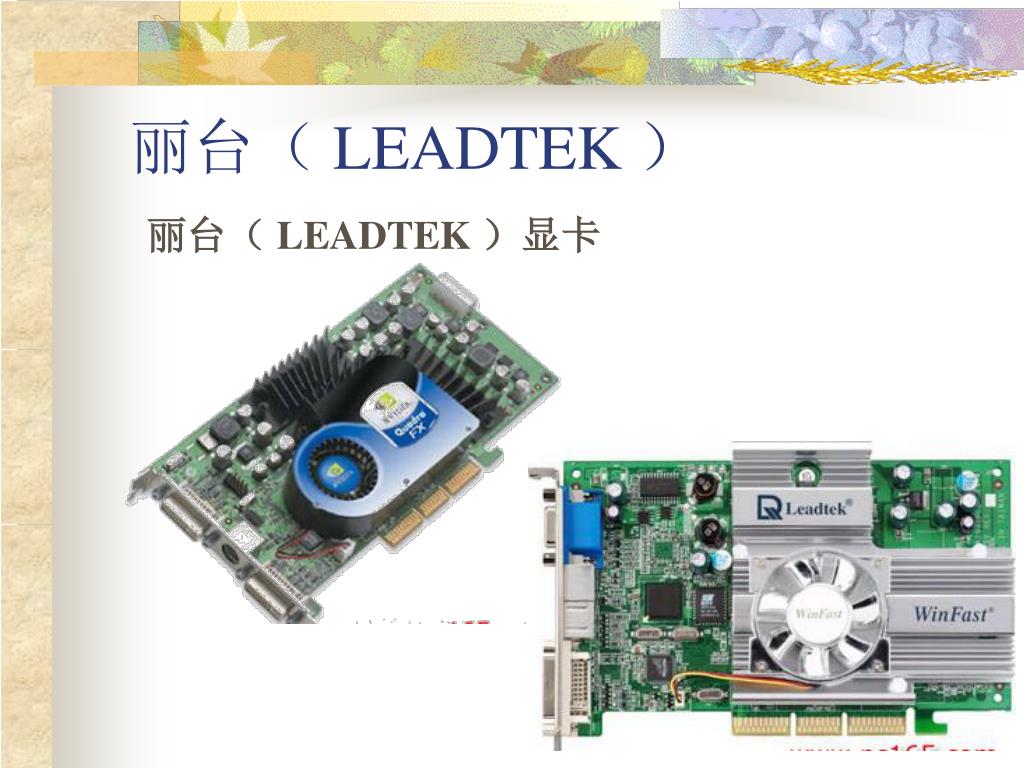

Leadtek

丽台( LEADTEK )

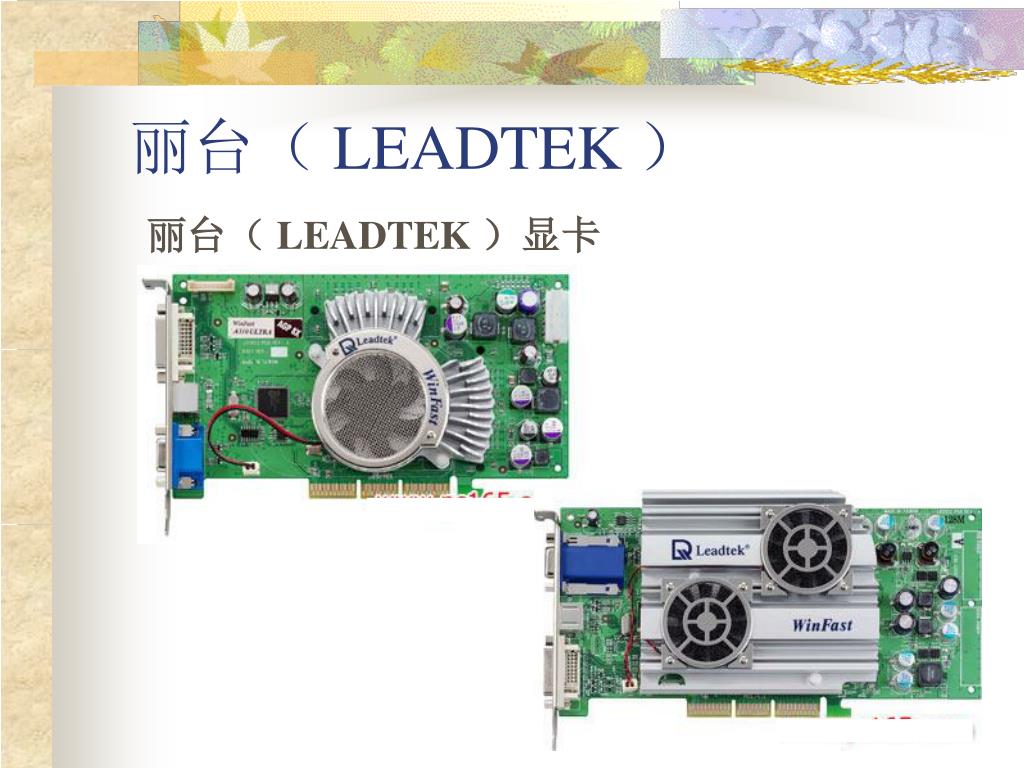

丽台( LEADTEK )显卡


Leadtek1

丽台( LEADTEK )

丽台( LEADTEK )显卡


Leadtek2

丽台( LEADTEK )

丽台( LEADTEK )显卡


Leadtek3

丽台( LEADTEK )

丽台( LEADTEK )显卡
