Sequenzdiagramme 3
Sequenzdiagramme (3)

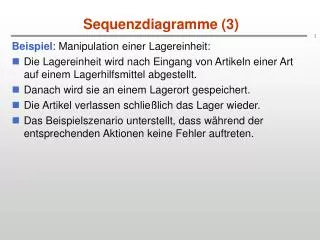

Beispiel: Manipulation einer Lagereinheit:

  • Die Lagereinheit wird nach Eingang von Artikeln einer Art auf einem Lagerhilfsmittel abgestellt.

  • Danach wird sie an einem Lagerort gespeichert.

  • Die Artikel verlassen schließlich das Lager wieder.

  • Das Beispielszenario unterstellt, dass während der entsprechenden Aktionen keine Fehler auftreten.


Sequenzdiagramme 4

:Lagereinheit

:Lagerhilfsmittel

:Lagerort

:ArtikelArt

Sequenzdiagramme (4)

wareneingang(manr)

forall anr in manr

abstellen(lhnr)

[voll] speichern(lonr)

entladen (lhnr)

aufgreifen (lonr)

warenausgang


ad
