Presentation Transcript


4 wcdma

4 WCDMA接入网设备

4.2 DBS3900硬件设备

主讲人:许鹏飞


1 dbs3900

DBS3900是华为第四代分布式基站;

DBS3900系统组成:

BBU3900

RRU3804或SRXU

天馈系统

1、DBS3900概述


4 wcdma

2、DBS3900硬件结构(1)

必配单板及模块:WMPT, WBBP, UBFA, UPEU。

选配单板:UELP, UFLP, UTRP, UEIU。


4 wcdma

2、DBS3900硬件结构(2)

指示灯

CPRI 光口

并柜互连接口

告警接口

电源接口

电调天线通信接口/SRXU的电源输出接口

主集发送/接收射频接口

PGND接线柱

分集接收射频接口

RRU3804接口


4 wcdma

BBU3900

BBU3900

2、DBS3900硬件结构(3)


4 wcdma

Power cable

Power cable

Optical cable

2、DBS3900硬件结构(4)


4 wcdma

2、DBS3900硬件结构(5)

BBU + 室内RRU + 屋顶站

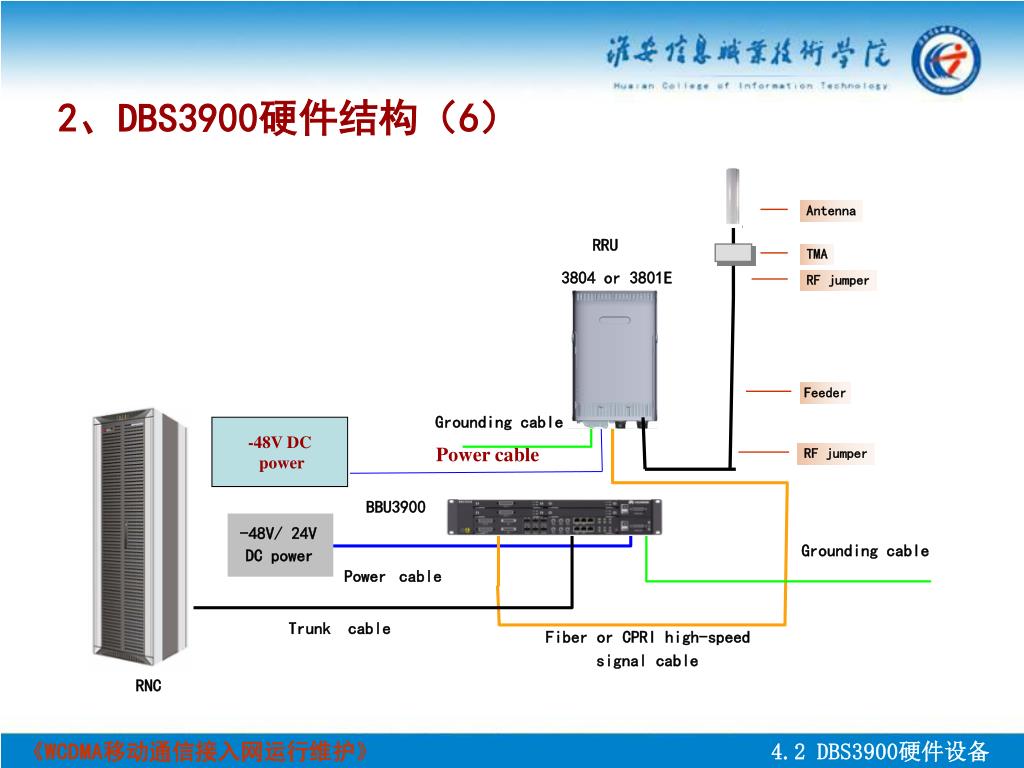

4 wcdma

Antenna

RRU

TMA

3804 or 3801E

RF jumper

Feeder

Grounding cable

-48V DC

power

Power cable

RF jumper

BBU3900

-48V/ 24V

Grounding cable

DC power

Power

cable

Trunk cable

Fiber or CPRI high-speed

signal cable

RNC

2、DBS3900硬件结构(6)


4 wcdma

3、BBU3900逻辑结构(1)


4 wcdma

3、BBU3900逻辑结构(2)

  • WMPT单板采用1+1备份方式;

  • 提供操作维护功能 ;提供自动升级的USB接口;

  • 为整个系统提供所需要的基准时钟;

  • 为内其他单板提供信令处理和资源管理功能;

  • 提供1个4路E1接口,支持ATM、IP协议;

  • 提供1路FE电接口、1路FE光接口,支持IP协议;

1路IP传输FE电口 :RJ45

USB加载接口

测试接口

GPS天线接口: SMA

LEDs

1路IP传输FE光口: SFP

调试网口:RJ45

4路E1:DB26


4 wcdma

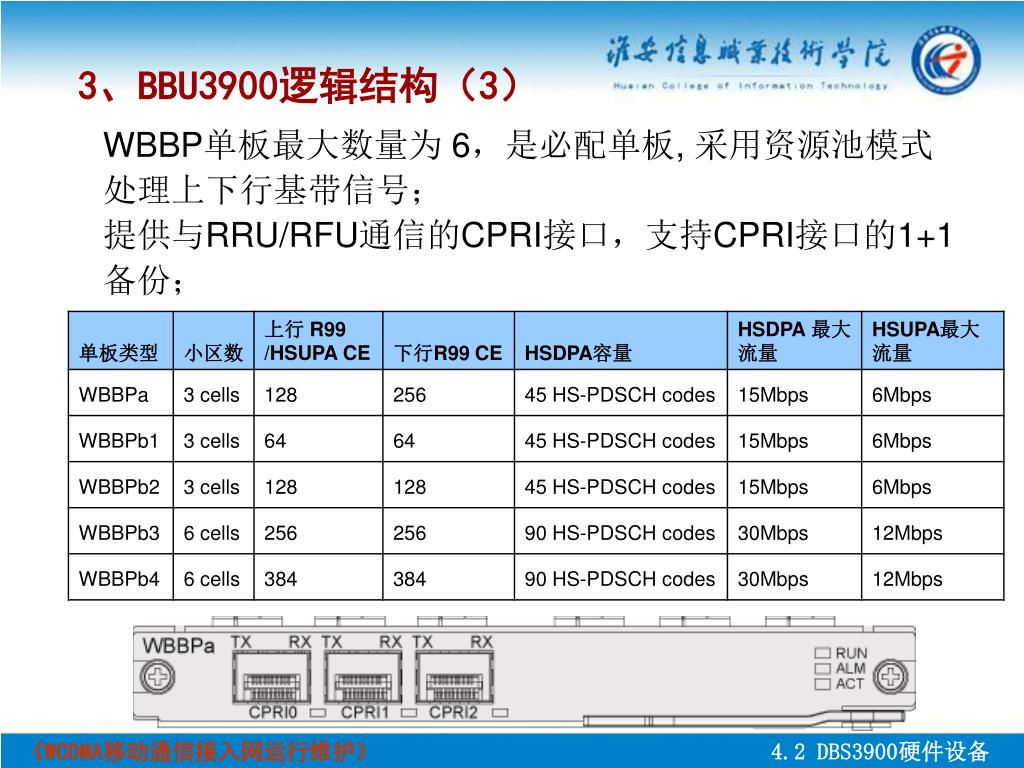

3、BBU3900逻辑结构(3)

WBBP单板最大数量为 6,是必配单板, 采用资源池模式处理上下行基带信号;

提供与RRU/RFU通信的CPRI接口,支持CPRI接口的1+1备份;


4 wcdma

6、热身测试

  • 一、填空题

  • 1、华为DBS3900系统由______、 ______和______组成。

  • 2、华为BBU3900的主控传输板是______,基带处理单板是______ 。

  • 3、WMPT单板的备份方式是______,WBBP单板的工作方式是______。

  • 4、BBU3900中提供CPRI接口的单板是______ ,提供IU-b接口的单板是______。

  • 二、问答题

  • 1、 BBU3900逻辑上由哪几个部分组成?
