Τοπολογίες Τοπικών Δικτύων

1. Τοπολογίες Τοπικών Δικτύων Κεφάλαιο 4(σελ. 117-122)

2. Δίκτυο Δίκτυο ΑΡΧΙΤΕΚΤΟΝΙΚΕΣ ΔΙΚΤΥΑΚΩΝ ΕΦΑΡΜΟΓΩΝ Μοντέλο client-server Ομότιμο σύστημα

3. Τα κύρια χαρακτηριστικά των τοπικών δικτύων (1) • Πολλά συστήματα (π.χ. υπολογιστές) έχουν πρόσβαση στο ίδιο φυσικό μέσο. • Ο αριθμός των σταθμών, που έχουν πρόσβαση στο ίδιο φυσικό μέσο, δεν υπερβαίνει τις μερικές εκατοντάδες. • Ανήκουν σε οργανισμό ή επιχείρηση. • Τα τοπικά δίκτυα, συνήθως, δεν έχουν την δυνατότητα να προσφέρουν μεγάληγεωγραφική κάλυψη (μερικά χιλιόμετρα). • Χαμηλή καθυστέρηση. • Χαμηλός ρυθμός λαθών.

4. Τα κύρια χαρακτηριστικά των τοπικών δικτύων (2) • Συνήθως, τα τοπικά δίκτυα διακρίνονται για το υψηλό συνολικό εύρος ζώνης, που προσφέρουν σε σχέση με τα δίκτυα ευρείας περιοχής. • Δυνατότητα για εκπομπή (Broadcast) και για πολλαπλή εκπομπή (Multicast). • Στην εκπομπή ένα μήνυμα προερχόμενο από κάποιον σταθμό, το λαμβάνουν όλοι οισταθμοί, που έχουν πρόσβαση στο φυσικό μέσο. Ενώ στην πολλαπλή εκπομπή,υπάρχει η δυνατότητα μετάδοσης μηνύματος και η ύπαρξη ομάδας αποδεκτών,που θα το λάβει.

5. ΚΑΤΗΓΟΡΙΕΣ ΔΙΚΤΥΩΝ Τοπολογία : Ο τρόπος με τον οποίο συνδέονται οι Η/Υ σε ένα δίκτυο, ονομάζεται τοπολογία δικτύου Με βάση την φυσική τοπολογία τα τοπικά δίκτυα διακρίνονται σε: • Αρτηρία (bus) • Δακτύλιο (ring) • Αστέρα (star) • Βρόγχο (Mesh) • Υβριδικά (hybrid)

6. ΑΣΤΕΡΑΣ ΔΑΚΤΥΛΙΟΣ ΑΡΤΗΡΙΑ

7. ΦΥΣΙΚΗ ΤΟΠΟΛΟΓΙΑ ΑΣΤΕΡΑ

8. Υπάρχει ένας κεντρικός Η/Υ (Διακομιστής/server) Οι σταθμοί συνδέονται απευθείας με το Διακομιστή Βλάβη του Διακομιστή, οδηγεί στην κατάρρευση του δικτύου. Υπεύθυνη για τις διαδικασίες προώθησης των δεδομένων Τοπολογία Αστέρα (Star Topology)

9. Τοπολογία Αστέρα • Επειδή η επικοινωνία γίνεται μέσω του Διακομιστή • Αν δημιουργηθεί πρόβλημα σ' ένα σταθμό εργασίας, το υπόλοιπο δίκτυο λειτουργεί κανονικά. • Βλάβη όμως του Διακομιστή, προκαλεί διακοπή της λειτουργίας όλου του δικτύου. + Ασφάλεια - Το σύστημα δεν λειτουργεί χωρίς το server

10. Τοπολογία Αστέρα • Η κεντρική συσκευή είναι συνήθως ένα hub ή ένα switchκαι είναι συσκευές που δέχονται δεδομένα από ένα σταθμό και το στέλνουν σε όλες τις άλλες. • Η διαφορά ανάμεσα σε hubκαι switchείναι ότι το hub στέλνει το σήμα που δέχεται σε όλους τους Η/Υ που είναι στο δίκτυο ενώ το switch στέλνει μόνο στον υπολογιστή που είναι ο αποδέκτης των δεδομένων).

11. ΦΥΣΙΚΗ ΤΟΠΟΛΟΓΙΑ ΑΡΤΗΡΙΑΣ

12. Τοπολογία Αρτηρίας • Χρησιμοποιείται κεντρικό καλώδιο στο οποίο συνδέονται όλοι οι Η/Υ • Κάθε σταθμός εκπέμπει τα δεδομένα σε μορφή πακέτων • Τα πακέτα έχουν τη διεύθυνση του αποστολέα και του παραλήπτη • Όλοι οι σταθμοί παίρνουν τα πακέτα, αλλά μόνο ο παραλήπτης τα δέχεται και τα αποθηκεύει + Εύκολη υλοποίηση και μικρή ευαισθησία σε βλάβες - Κατάρρευση δικτύου σε περίπτωση βλάβης της καλωδίωσης

13. Κοινό διαμοιραζόμενο επικοινωνιακό φυσικό μέσο: Οι σταθμοί εργασίας αναγνωρίζουν τα πλαίσια που προορίζονται για αυτούς, με βάση την διεύθυνση προορισμού. Τοπολογία Αρτηρίας (Bus Topology)

14. ΦΥΣΙΚΗ ΤΟΠΟΛΟΓΙΑ ΔΑΚΤΥΛΙΟΥ

15. Τοπολογία δακτυλίου • Με ένα καλώδιο συνδέεται ο πρώτος υπολογιστή με τον δεύτερο, ένα άλλο καλώδιο συνδέει τον δεύτερο με τον τρίτο και ούτω καθεξής μέχρι που ο τελευταίος υπολογιστής συνδέεται με τον πρώτο. Το όλο δίκτυο σχηματίζει ένα δακτύλιο.

16. Τοπολογία Δακτυλίου • Τα δεδομένα κυκλοφορούν από τον ένα σταθμό στον άλλο και προς την ίδια φορά – Διακοπή λειτουργίας σε περίπτωση βλάβης ενός Η/Υ

17. Τοπολογία Δακτυλίου (Ring Topology) Τα πλαίσια μεταδίδονται με κυκλικό τρόπο και ο κάθε σταθμός εργασίας πρέπει να αναγνωρίσει τα πλαίσια που προορίζονται για αυτόν (με βάση την διεύθυνση προορισμού).

18. Μικτές Τοπολογίες: Αστέρας - Αρτηρία

19. Μικτές Τοπολογίες: Αστέρας - Δακτύλιος

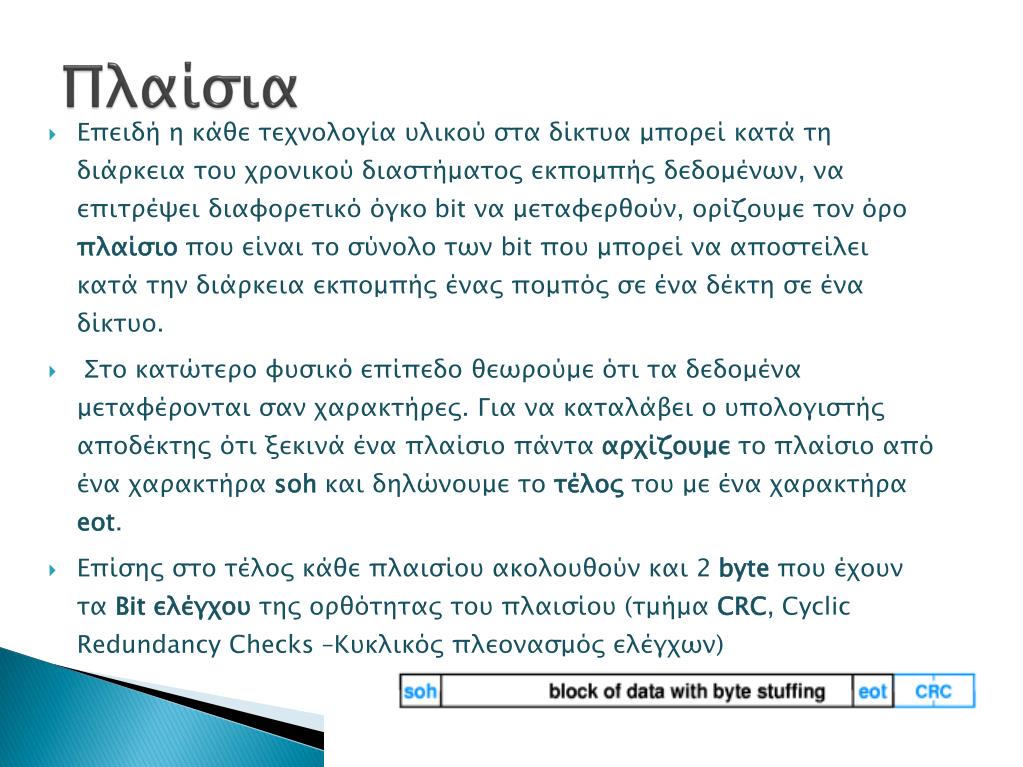

20. Επειδή η κάθε τεχνολογία υλικού στα δίκτυα μπορεί κατά τη διάρκεια του χρονικού διαστήματος εκπομπής δεδομένων, να επιτρέψει διαφορετικό όγκο bit να μεταφερθούν, ορίζουμε τον όρο πλαίσιο που είναι το σύνολο των bit που μπορεί να αποστείλει κατά την διάρκεια εκπομπής ένας πομπός σε ένα δέκτη σε ένα δίκτυο. Στο κατώτερο φυσικό επίπεδο θεωρούμε ότι τα δεδομένα μεταφέρονται σαν χαρακτήρες. Για να καταλάβει ο υπολογιστής αποδέκτης ότι ξεκινά ένα πλαίσιο πάντα αρχίζουμε το πλαίσιο από ένα χαρακτήρα sohκαι δηλώνουμε το τέλος του με ένα χαρακτήρα eot. Επίσης στο τέλος κάθε πλαισίου ακολουθούν και 2 byteπου έχουν τα Bit ελέγχου της ορθότητας του πλαισίου (τμήμα CRC, Cyclic Redundancy Checks –Κυκλικός πλεονασμός ελέγχων) Πλαίσια
