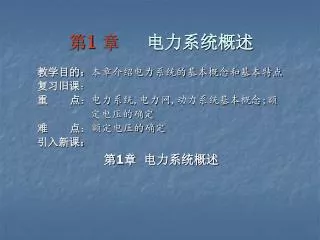

1 章 电力系统概述

教学目的:本章介绍电力系统的基本概念和基本特点

复习旧课:

重 点:电力系统,电力网,动力系统基本概念;额

定电压的确定

难 点:额定电压的确定

引入新课:

第1章 电力系统概述

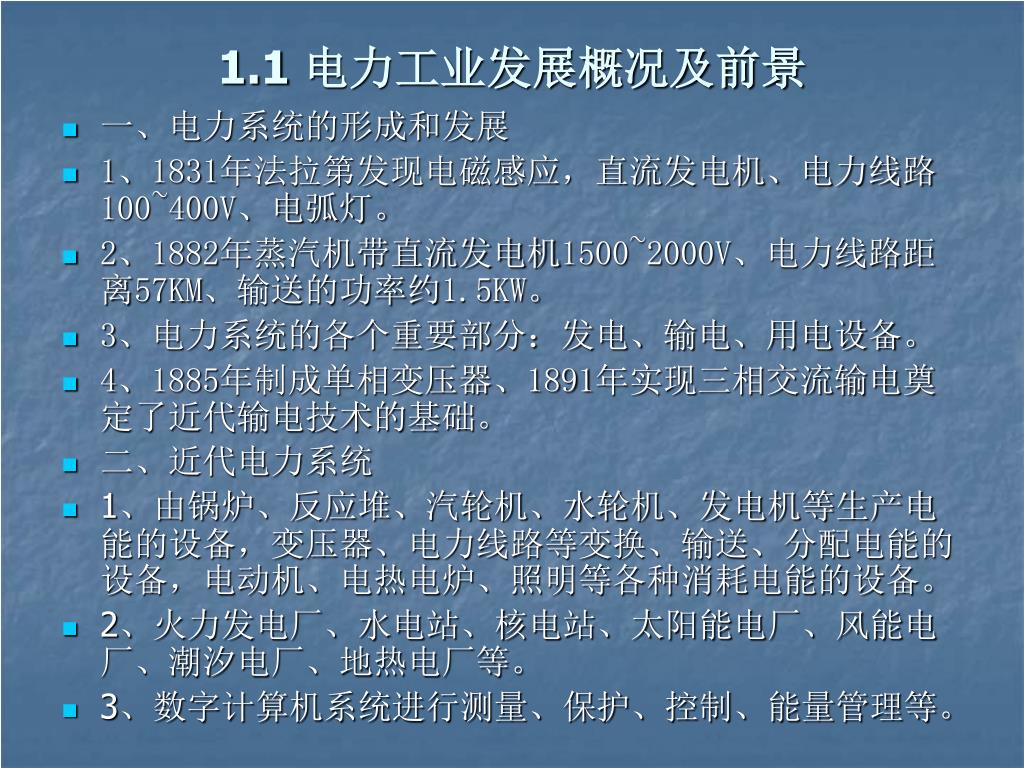

1.1 电力工业发展概况及前景

  • 一、电力系统的形成和发展

  • 1、1831年法拉第发现电磁感应,直流发电机、电力线路100~400V、电弧灯。

  • 2、1882年蒸汽机带直流发电机1500~2000V、电力线路距离57KM、输送的功率约1.5KW。

  • 3、电力系统的各个重要部分:发电、输电、用电设备。

  • 4、1885年制成单相变压器、1891年实现三相交流输电奠定了近代输电技术的基础。

  • 二、近代电力系统

  • 1、由锅炉、反应堆、汽轮机、水轮机、发电机等生产电能的设备,变压器、电力线路等变换、输送、分配电能的设备,电动机、电热电炉、照明等各种消耗电能的设备。

  • 2、火力发电厂、水电站、核电站、太阳能电厂、风能电厂、潮汐电厂、地热电厂等。

  • 3、数字计算机系统进行测量、保护、控制、能量管理等。


1.1 电力工业发展概况及前景

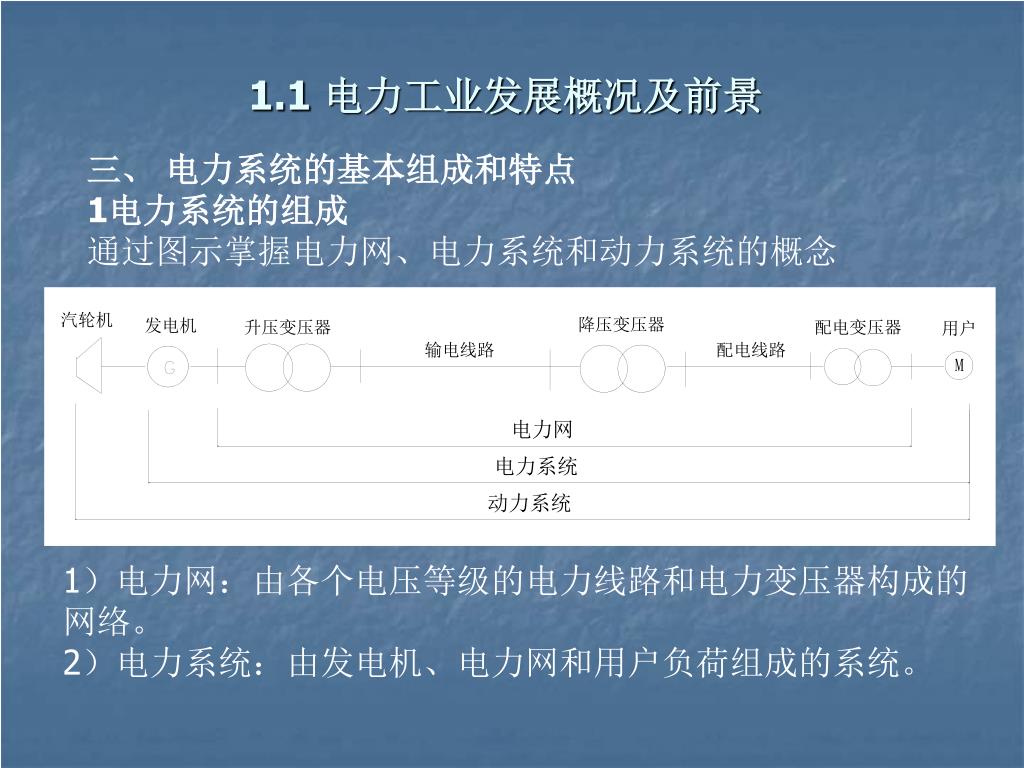

三、 电力系统的基本组成和特点

1电力系统的组成

通过图示掌握电力网、电力系统和动力系统的概念

1)电力网:由各个电压等级的电力线路和电力变压器构成的网络。

2)电力系统:由发电机、电力网和用户负荷组成的系统。

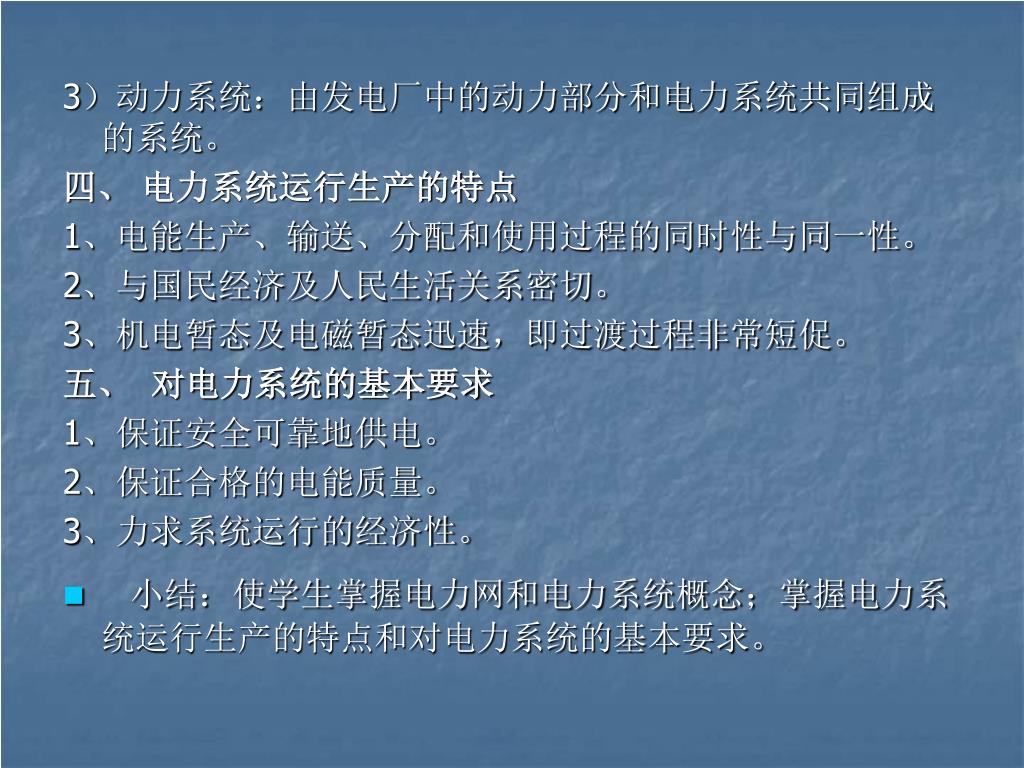

3)动力系统:由发电厂中的动力部分和电力系统共同组成的系统。

四、 电力系统运行生产的特点

1、电能生产、输送、分配和使用过程的同时性与同一性。

2、与国民经济及人民生活关系密切。

3、机电暂态及电磁暂态迅速,即过渡过程非常短促。

五、 对电力系统的基本要求

1、保证安全可靠地供电。

2、保证合格的电能质量。

3、力求系统运行的经济性。

  • 小结:使学生掌握电力网和电力系统概念;掌握电力系统运行生产的特点和对电力系统的基本要求。

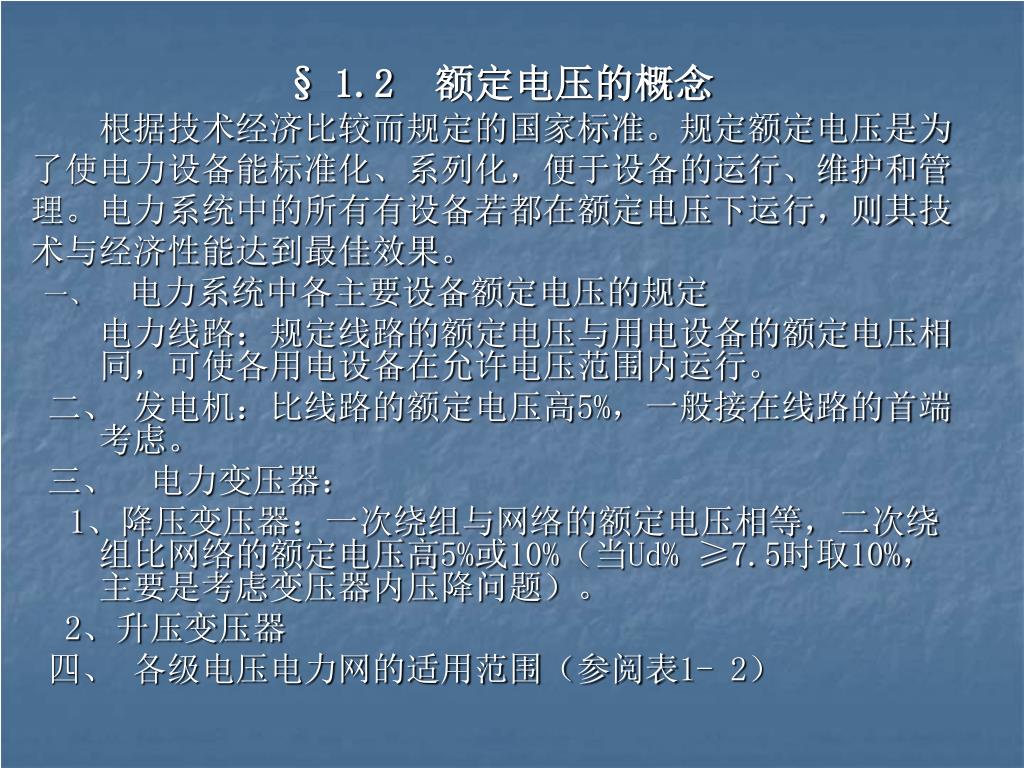

§ 1.2 额定电压的概念

根据技术经济比较而规定的国家标准。规定额定电压是为

了使电力设备能标准化、系列化,便于设备的运行、维护和管

理。电力系统中的所有有设备若都在额定电压下运行,则其技

术与经济性能达到最佳效果。

一、 电力系统中各主要设备额定电压的规定

电力线路:规定线路的额定电压与用电设备的额定电压相同,可使各用电设备在允许电压范围内运行。

二、 发电机:比线路的额定电压高5%,一般接在线路的首端考虑。

三、 电力变压器:

1、降压变压器:一次绕组与网络的额定电压相等,二次绕组比网络的额定电压高5%或10%(当Ud% ≥7.5时取10%,主要是考虑变压器内压降问题)。

2、升压变压器

四、 各级电压电力网的适用范围(参阅表1- 2)

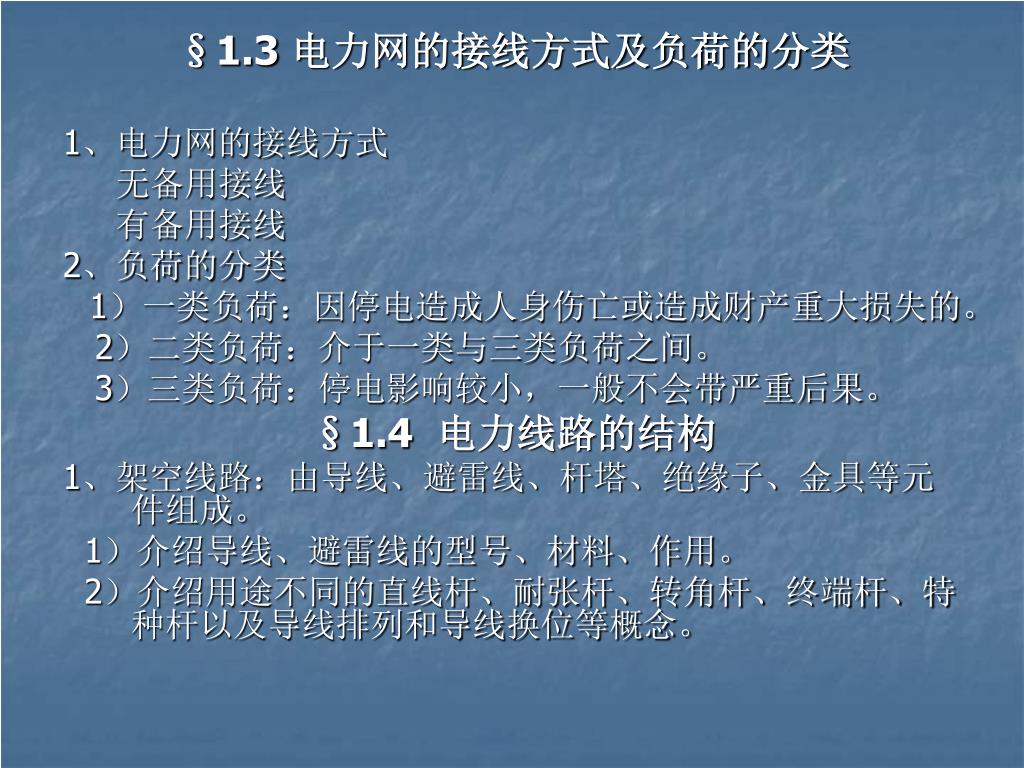

§1.3 电力网的接线方式及负荷的分类

1、电力网的接线方式

无备用接线

有备用接线

2、负荷的分类

1)一类负荷:因停电造成人身伤亡或造成财产重大损失的。

2)二类负荷:介于一类与三类负荷之间。

3)三类负荷:停电影响较小,一般不会带严重后果。

§1.4 电力线路的结构

1、架空线路:由导线、避雷线、杆塔、绝缘子、金具等元件组成。

1)介绍导线、避雷线的型号、材料、作用。

2)介绍用途不同的直线杆、耐张杆、转角杆、终端杆、特种杆以及导线排列和导线换位等概念。

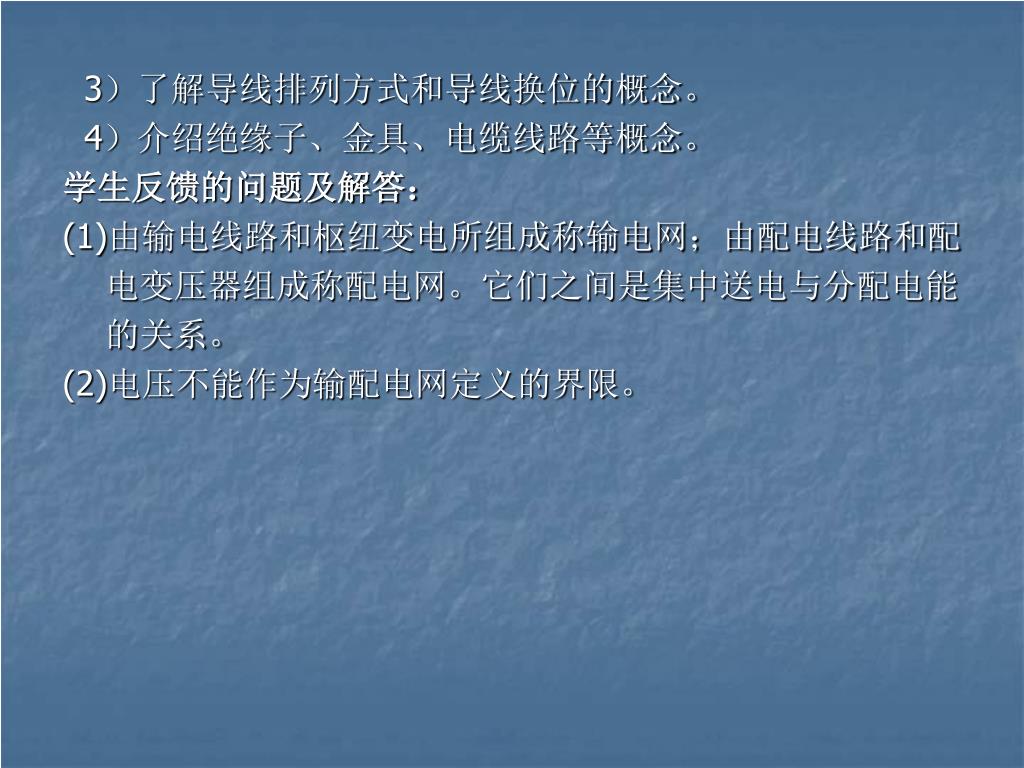

3)了解导线排列方式和导线换位的概念。

4)介绍绝缘子、金具、电缆线路等概念。

学生反馈的问题及解答:

(1)由输电线路和枢纽变电所组成称输电网;由配电线路和配

电变压器组成称配电网。它们之间是集中送电与分配电能

的关系。

(2)电压不能作为输配电网定义的界限。


谢谢~再见!
