Presentation Transcript


35

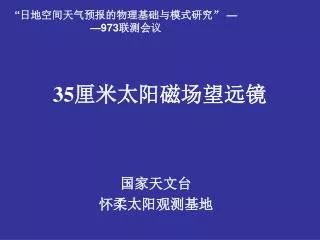

“日地空间天气预报的物理基础与模式研究”——973联测会议

35厘米太阳磁场望远镜

国家天文台

怀柔太阳观测基地


35

太阳磁场望远镜(SFMT)

多通道太阳望远镜【艾院士等1982、1986】


35

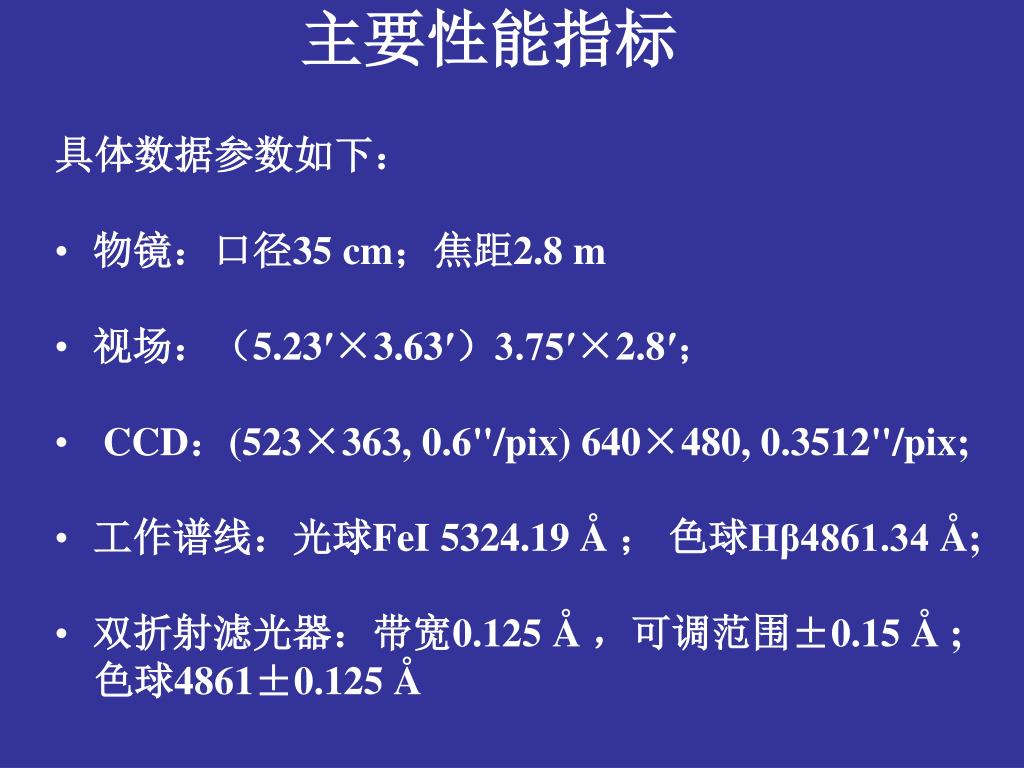

主要性能指标

具体数据参数如下:

  • 物镜:口径35 cm;焦距2.8 m

  • 视场:(5.23′×3.63′)3.75′×2.8′;

  • CCD:(523×363, 0.6"/pix) 640×480, 0.3512"/pix;

  • 工作谱线:光球FeI 5324.19 Å; 色球Hβ4861.34 Å;

  • 双折射滤光器:带宽0.125 Å,可调范围±0.15 Å ;

    色球4861±0.125 Å


35

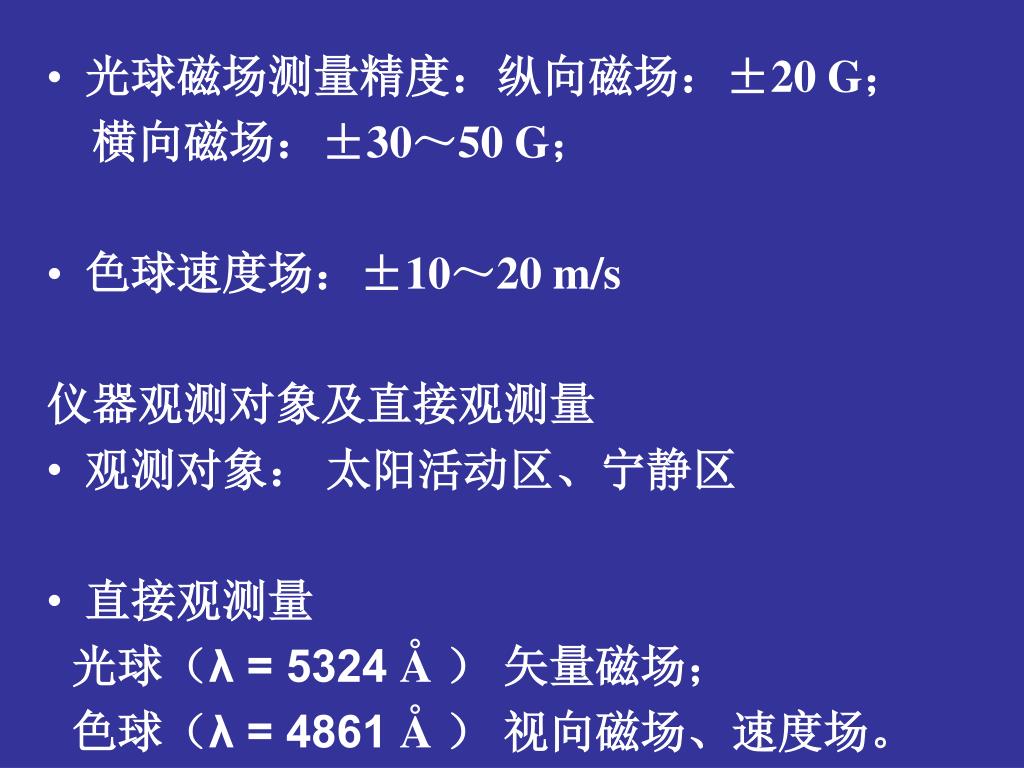

  • 光球磁场测量精度:纵向磁场:±20 G;

    横向磁场:±30~50 G;

  • 色球速度场:±10~20 m/s

    仪器观测对象及直接观测量

  • 观测对象: 太阳活动区、宁静区

  • 直接观测量

    光球(λ = 5324 Å) 矢量磁场;

    色球(λ = 4861 Å) 视向磁场、速度场。


35

光球矢量磁场

Zhang et al. 2003


35

宁静区光球视向偏振信号与色球偏振信号对比 (Zhang M. et al., 2000).

光球圆偏振信号

光球圆偏振

色球圆偏振信号

色球圆偏振


35

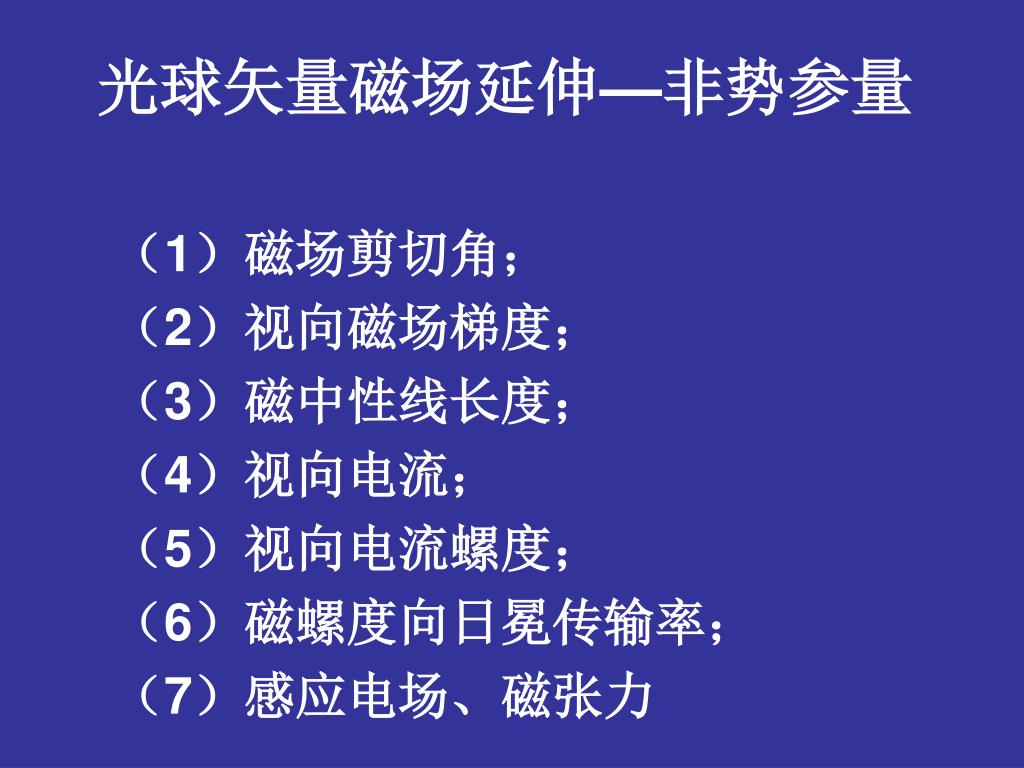

光球矢量磁场延伸—非势参量

(1)磁场剪切角;

(2)视向磁场梯度;

(3)磁中性线长度;

(4)视向电流;

(5)视向电流螺度;

(6)磁螺度向日冕传输率;

(7)感应电场、磁张力


35

AR9077活动区相反的电流系统(相反的螺度系统)

浮现有可能触发耀斑发生(Liu and Zhang, 2002)


Wang et al 2004

Helicity

Current

Wang et al. (2004) 发现相反螺度的磁场系统相互作用有可能触发耀斑/日冕物质抛射


35

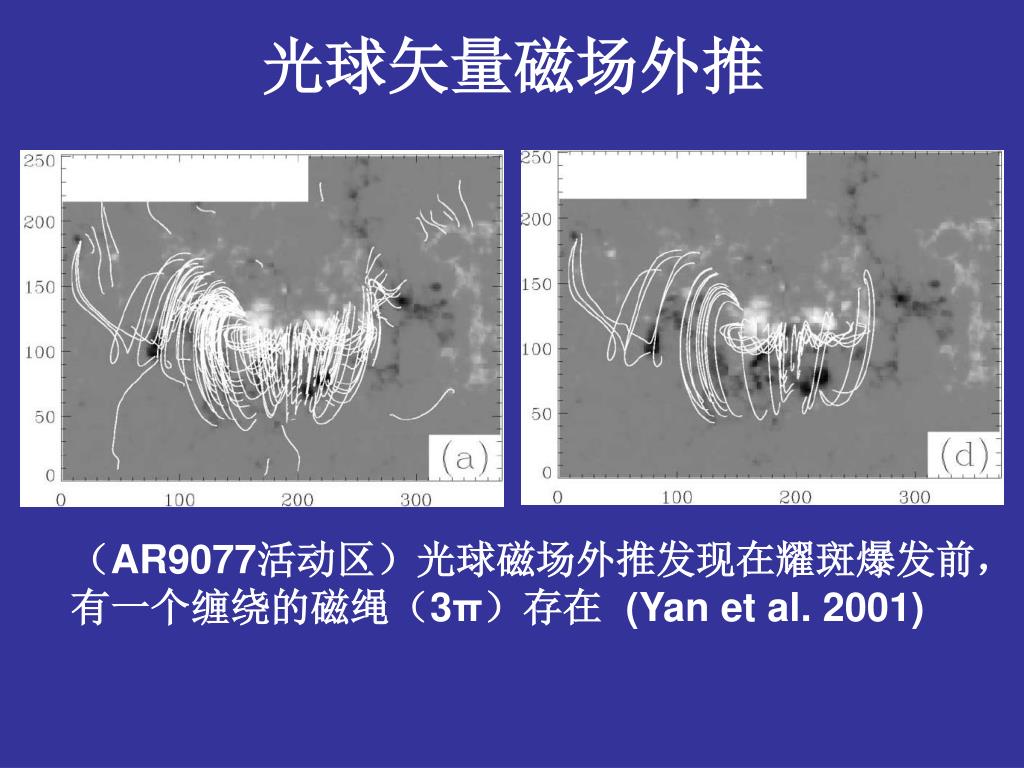

光球矢量磁场外推

(AR9077活动区)光球磁场外推发现在耀斑爆发前,有一个缠绕的磁绳(3π)存在 (Yan et al. 2001)


35

(Bao & Zhang; Zhang & Bao, 1998)

(Zhang et al., 2010)

(Hao ang Zhang, 2011)


35

观测资料重新定标

从1988-至今,怀柔35cm太阳磁场望远镜已经完

整的观测了22、23太阳活动周矢量磁场,在24

周中也能取得好的观测资料。但是,由于存储的

是原始观测数据(偏振信号q,u,v),使用起来不

方便,需要做规范化处理,最终得到矢量磁场

bx,by,bz。


35

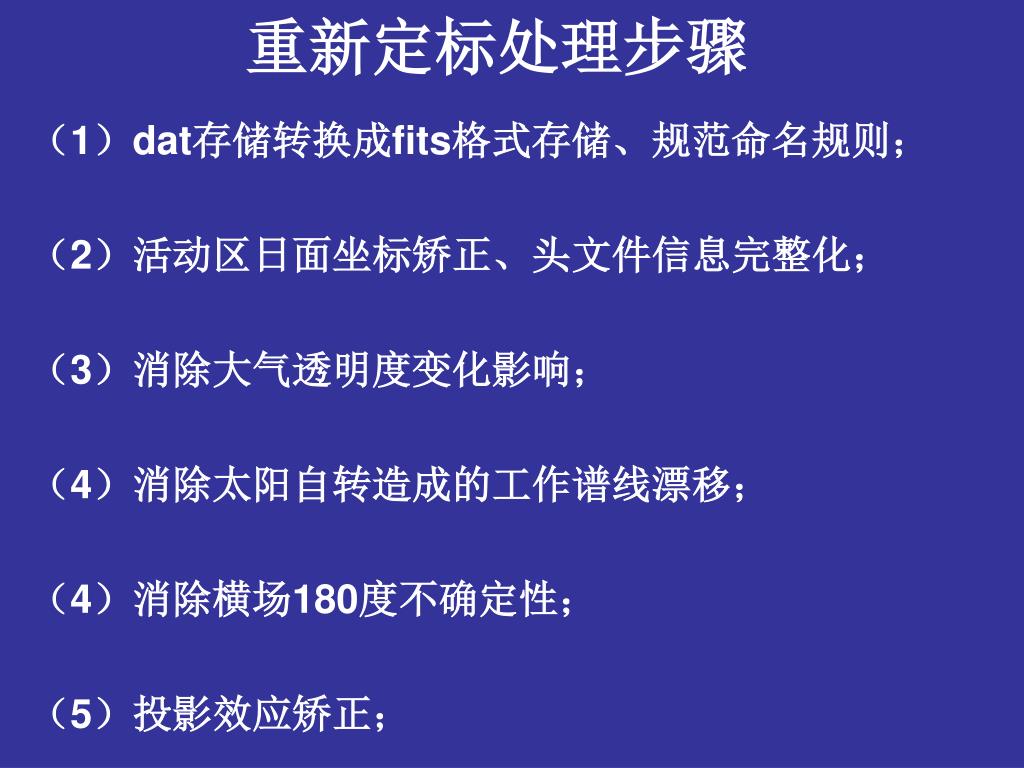

重新定标处理步骤

(1)dat存储转换成fits格式存储、规范命名规则;

(2)活动区日面坐标矫正、头文件信息完整化;

(3)消除大气透明度变化影响;

(4)消除太阳自转造成的工作谱线漂移;

(4)消除横场180度不确定性;

(5)投影效应矫正;


35

仪器在联测中的可能意义

提供太阳活动区矢量磁场(bx、by、

bz),并提供可能延伸的磁非势参量

(磁剪切、视向场梯度、磁中线长度、

电流、电流螺度等参量)、由磁场外推

得到的光球以上磁场拓扑连接变化等。


35

谢谢各位老师!
