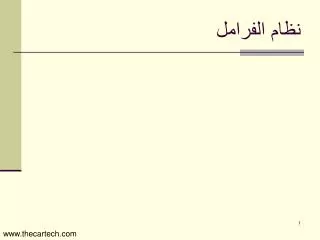

نظام الفرامل


6072831

نظام الفرامل بالسيارة

  • نظرية عمل الفرامل

  • وظيفة الفرامل بالسيارة

  • مكونات النظام

  • أنواع فرامل السيارة

  • أجزاء نظام الفرامل

  • مشاكل نظام الفرامل

  • التحكم في النظام

www.thecartech.com


6072831

نظرية عمل الفرامل

  • لإيقاف السيارة يجب التخلص من طاقة الحركة (الكتلة × مربع السرعة).........

  • ولكن (الطاقة لا تفنى ولا تستحدث من العدم) ! ؟

  • الحل: تحويل طاقة الحركة إلى شكل أخر من أشكل الطاقة, وبذلك تصبح السيارة بدون طاقة حركة.

  • أ- تحويل طاقة الحركة إلى طاقة حرارية (عن طريق الاحتكاك في العجلات)

  • ب- تحويل طاقة الحركة إلى طاقة كهربائية (عن طريق الشاحن للبطاريات)

www.thecartech.com


6072831

كيفية عمل الفرامل ؟

المطلوب تأثير القوة من داخل السيارة !

المطلوب توقيف السيارة عن طريق دعسة القدم:

500 نيوتن (50 كجم) !

إذا ...... كيف تقف السيارة ؟

www.thecartech.com


6072831

وظيفة الفرامل بالسيارة

  • تقليل سرعة السيارة وإيقافها

  • المحافظة على سرعة السيارة ثابتة أثناء نزول منحدر

  • تثبيت السيارة عند توقفها

  • منع انزلاق العجلات عند بداية الحركة (TCS or ASR)

  • المحافظة على اتزان المركبة (ESP)

  • شحن البطارية


6072831

فرامل التثبيت

Parking Brakes

تعمل أثناء توقف المركبة

تفعل عن طريق رافعة الفرامل

وظيفتها: تثبيت السيارة عند توقفها

فرامل الخدمة

Service Brakes

تعمل أثناء سير المركبة

تفعل عن طريق دعسة الفرامل

وظيفتها: تقليل سرعة السيارة وإيقافها

أنواع الفرامل بالسيارة


6072831

مكونات نظام الفرامل

(فرامل الخدمة)

  • وسيلة تأثير القوة (دعسة الفرامل, المؤازر/ الباكم)

  • وسيلة نقل القوة للعجلات (النظام الهيدروليكي للفرامل)

  • تحويل القوة المنقولة إلى قوة احتكاك (فرامل العجل)

    (فرامل التثبيت)

  • وسيلة تأثير القوة (الرافعة (رافعة اليد/ القدم, القفل)

  • وسيلة نقل القوة للعجلات الخلفية (نظام ميكانيكي)

  • عمل قوة احتكاك (فرامل العجل)


6072831

فرامل الخدمة


6072831

فرامل الخدمة


6072831

فرامل الخدمة


6072831

أنواع الفرامل

  • فرامل (خدمة / تثبيت)

  • فرامل (هيدروليكية / هوائية)

  • فرامل (أسطوانية / قرصية)

  • فرامل (بدون نظام منع غلق العجلات / مع نظام منع غلق العجلات)


6072831

تصنيف الفرامل


6072831

أجزاء نظام الفرامل الهيدروليكية

1- البدال (الدعسة) 5- ليات الفرامل 9- فرامل العجل (القرصية)

2- المؤازر 6- صمام المعايرة10- فرامل العجل (الاسطوانية)

3- الأسطوانة الرئيسية 7- صمام التناسب11- بدال فرامل التثبيت

4- أنابيب العجل 8- مفتاح بيان تلف أحدى دائرتي الفرامل12- وصلات فرامل التثبيت


6072831

بدال الفرامل (الدعسة)

يقوم البدال:

  • بنقل قوة الفرملة

  • تكبير قوة الفرملة (تكبير ميكانيكي)

  • تشغيل مفتاح لمبة التحذير الخلفي


6072831

المؤازر

يقوم المؤزار:

  • بنقل القوة من ذراع البدال للاسطوانة الرئيسية

  • تكبير القوة المنقولة

    1- مؤازر التخلخل

    2- مؤازر الهيدرو

    3- مؤازر البور ماستر


6072831

الدائرة الهيدروليكية للفرامل

تقوم الدائرة الهيدروليكية:

  • تحويل القوة إلى ضغط (الاسطوانة الرئيسية)

  • نقل الحركة من البدال والمؤازر لفرامل العجل (سائل الفرامل)

  • توصيل الضغط لفرامل العجل (سائل الفرامل)

  • تحويل الضغط إلى قوة (اسطوانات العجل)

  • تكبير القوة (التكبير الهيدورليكي)


6072831

أجزاء الدائرة الهيدروليكية

تتكون الدائرة الهيدروليكية من:

  • الاسطوانة الرئيسية

  • سائل الفرامل

  • انابيب وليات الفرامل

  • صمامات التحكم في الضغط

  • اسطوانات العجل

  • مسامير نزف الهواء

  • الوحدة التحكم الهيدروليكية (ABS)


6072831

الدائرة المزدوجة للفرامل

الغرض من وجود الدائرة المزدوجة:

زيادة الأمان للسيارة ففي حالة عطل

أحدى الدائرتين تعمل الدائرة الثانية

(كل دائرة منفصلة عن الدائرة الأخرى)

  • تستخدم دائرتي (أمامي- خلفي) (I) مع سيارات الجر الخلفي.

  • تستخدم دائرتي (القطرية)(x) مع سيارات الجر الأمامي.


6072831

سائل الفرامل

خواص سائل الفرامل:

  • نقطة غليان مرتفعة

  • نقطة تجمد منخفضة

  • لا يتفاعل مع الأجزاء المطاطية

  • لا يؤدي إلى صدأ الأجزاء المعدنية

  • له انسيابية عالية

  • له خاصية الاستقرار الكيميائي

  • له القدرة على التزييت


6072831

فرامل العجل

تقوم فرامل العجل:

  • تحويل ضغط سائل الفرامل إلى قوة عمودية على البطانات

  • تحويل القوة العمودية على البطانات إلى قوة احتكاك

  • التخلص من الحرارة المتولدة

  • ضبط خلوص الفرامل

    فرامل: اسطوانية - قرصية


6072831

اجزاء فرامل العجل

تتكون فرامل العجل من:

  • الجزء الدوار (القرص, الدارة)

  • الجزء الثابت (السرج, الأحذية)

  • بطانات الاحتكاك (الفحمات, الأقمشة)

  • وسيلة ضبط خلوص البطانات

  • وسيلة تشغيل فرامل التثبيت (العجل الخلفي)


6072831

فرامل التثبيت

تقوم فرامل التثبيت:

  • تثبيت السيارة عند توقفها

  • تستخدم في حالة الطوارئ

    فرامل تثبيت (تفعيل باليد/ بالقدم)


6072831

مشاكل نظام الفرامل

  • البدال (مسافات ضبط البدال, ضبط مفتاح لمبة التحذير الخلفية)

  • المؤازر (تسرب التخلخل/ الضغط)

  • الدائرة الهيدروليكية (تسريب خارجي/ داخلي, دخول هواء للدائرة, تلوث سائل الفرامل)

  • فرامل العجل (تلوث البطانة, تأكل البطانة, زيادة الخلوص, سخونة البطانات)

  • أداء الفرامل (اضمحلال الفرامل, غلق العجلات)


6072831

غلق العجلات

أسباب غلق العجلات

قوة الفرامل < قوة التلاصق بين الإطار والطريق

< الوزن على العجلة × معامل التلاصق

  • عند الدعس بقوة على دعسة الفرامل (حالة الطوارئ)

  • عندما تقل الوزن على العجلات (انتقال الوزن عند الفرملة)

  • عندما يقل معامل التلاصق (وجود زيت على الطريق)


6072831

غلق العجلات

طرق منع غلق العجلات

  • تصميم الفرامل حسب الأوزان على المحاور

  • وضع صمامات للتحكم في ضغط خط الفرامل (صمام المعايرة للعجل الأمامي, صمام التناسب للعجل الخلفي)

  • إضافة نظام منع غلق العجلات ABS لنظام الفرامل


6072831

نظام منع غلق العجلات

يقوم نظام منع غلق العجلات:

  • مراقبة حالة حدوث غلق العجلات (حساسات العجل)

  • تخفيف/ رفع الضغط على العجلة التي يحتمل غلقها (الوحدة الهيدروليكية)

  • تكرار تخفيف/رفع/ إعادة الضغط اكثر من 20 مرة/ ثانية حتى نهاية الغلق

  • الكشف عن حالة عمل النظام (الوحدة الاليكترونية)

  • فصل النظام وتحذير السائق من عدم عمل النظام (لمبة تحذير)


6072831

أداء الفرامل

قوة الفرملة:

قوة الدعسة

= قوة الدعسة × التكبير الميكانيكي للبدال

= قوة ذراع الدفع × خاصة المؤازر

= قوة الاسطوانة الرئيسية × التكبير الهيدروليكي

= قوة اسطوانة العجل × معامل الاحتكاك

= قوة الاحتكاك × (قطر الاحتكاك ÷ قطر العجلة) × عدد العجلات

= قوة الفرملة للسيارة


6072831

زمن ومسافة التوقف

يقسم زمن التوقف إلى:

  • زمن رد الفعل

  • زمن تحميل الفرامل

  • زمن الفرملة

    وعليه تتحدد مسافة التوقف:

  • مسافة رد الفعل

  • مسافة تحميل الفرامل

  • مسافة الفرملة


6072831

اضمحلال الفرامل

تتسبب الحرارة في انخفاض قيمة معامل الاحتكاك بين البطانة والجزء الدوار.

تزيد حرارة الفرامل نتيجة:

  • استخدام قاسي للفرامل(السرعات العالية, حمولة زائدة للسيارة, تباطئ سريع)

  • استخدام الفرامل بشكل مستمر (هبوط منحدر, تحميل فرامل اليد)

  • تبريد سيئ للفرامل أو عطل بالفرامل


6072831

الانظمة الحديثة بنظام الفرامل

  • نظام منع غلق العجلات (ABS)Anti Brake System

  • نظام منع الانزلاق (TCS)Traction Control System

  • نظام اتزان المركبة(ESP)Electronic Stability Program

  • نظام الاستفادة من طاقة الفرامل لشحن البطارية

  • نظام تعضيد الفرامل Brake Assist(BA)

  • الفرامل الكهرو-هيدروليكية (EHB)Electro Hydraulic Brake

  • الفرامل الكهرو- ميكانيكية (EMB)Electro Mechanical Brake

  • فرامل التثبيت الكهربائية (EPB)Electric Parking Brake
