第二章 8086 微处理器

1. 第二章 8086微处理器 §1微处理器概述Intel §2 8086的编程结构 §3 8086的系统配置 §4 8086的操作和时序 §5 Intel高档微处理器

2. §1 微处理器概述 一、微处理器的主要功能 二、微处理器的一般编程结构 三、微处理器的主要性能指标

3. 存储器 外设 AB I/O接口 DB CPU 外设 CB 外设 AB：地址总线，单向，成组使用 DB：数据总线，双向，成组使用 CB：控制总线，单根使用 微型计算机系统 主机 外设 三总线

4. 微处理器的主要功能 • 微处理器通常称为CPU • CPU=运算器+控制器+寄存器 • 微处理器的基本功能： • 算术和逻辑运算 • 保存少量数据 • 与存储器和外设交换数据 • 对指令进行译码并执行指令 • 提供整个系统所需要的定时与控制信号 • 响应其它部件发来的中断请求

5. 寄存器 控制器 AX 指 令 寄 存 器 控制逻辑 BX CX DX 寄存器 IP 运算器 CS BP DS SI SS DI 状态寄存器 ES SP 取指 主存 微处理器一般编程结构 处理器

6. 微处理器的主要性能指标

7. §2 8086微处理器 · Intel8086微处理器为16位处理器 · 16根数据线和20根地址线 · 可对位、字节、字、字节串、字串、BCD码等数据类型进行处理 · 供电电源+5V · 单相时钟，时钟频率5MHz

8. 一、8086的编程结构 二、8086的存储器组成 三、 8086的周期 四、 8086的引脚功能 五、8086CPU的特点

9. 8086CPU的编程结构 20位地址 AH AL BH BL CH CL DH DL SP BP SI DI 16位通用寄存器组 地址加法器 16位 CS DS SS ES IP 内部通讯 16位寄存器组 总线接口控制逻辑 16位内部总线 运算寄存器 6字节指令队列 EU控制器 ALU 1 2 3 4 5 6 标志寄存器 内存 外部总线（三总线） 组成 功能 工作 BIU EU

10. （一）8086CPU的组成与功能 1. 8086CPU的组成 • 16位通用寄存器组 • （AX、BX、CX、DX、SP、BP、SI、DI） • 算术逻辑单元——ALU • EU控制器 • 标志寄存器——FR EU CPU • 段寄存器组 • （CS、DS、SS、ES） • 指令指针——IP • 地址加法器 • 指令队列 • 总线接口控制逻辑 BIU

11. 2. 功能 • 翻译和执行指令； • 存放少量数据 。 EU ： • 从存储器中预取6字节指令 并排队 ； • 在地址加法器中形成20位的地址 信号 ； • 产生总线信号 。 BIU ：

12. … 取指 BIU动作 … EU动作 执指 3. 工作过程 • 当程序为顺序程序时，EU和BIU可以不同步地并行工作。 • 遇到控制转移指令，指令队列自动清空，BIU重新将另一段指定程序的指令按顺序取到指令队列中。

13. （二） CPU寄存器 • 通用数据寄存器：存放一般数据（可将高8位与低8位分开独立使用） • 寄存器名 隐含用法（在某些指令中） • AX（AH，AL） 累加器 • BX （BH，BL） 基址寄存器 • CX （CH，CL） 计数器 • DX （DH，DL） 数据寄存器 • 2 堆栈指针寄存器SP：存放堆栈栈顶的偏移地址 • 堆栈基址寄存器BP：存放堆栈的偏移地址

14. … 堆栈 SP=FFFAH FFFAH FFFBH SP=FFFCH FFFCH FFFDH FFFEH SS：FFFFH 堆栈： 存储器一个连续区域。这个区域数据的存取原则为：先进后出（FILO），即从栈底开始存放，从栈顶取信息。一般存放暂时不用的信息。 栈底：堆栈的最低部 栈顶：最后放进的信息所在地址 栈顶 栈顶 栈顶 SP=FFFEH 栈底 SP始终指向栈顶

15. DS：SI 源数据串 1 … 2 3 ES：DI 目的数据串 • 源变址寄存器SI：存放源数据串偏移地址 • 目的变址寄存器DI：存放目的数据串偏移地址 SI+1 SI+1 DI+1 DI+1 每传一个数，SI、DI的内容分别加1

16. O D I T S Z A P C • 标志寄存器FR： 状态标志（由运算结果来影响） 进位标志CF 奇偶标志PF 辅助进位标志 AF 零标志 ZF 符号标志SF 溢出标志OF=CF⊕CP 控制标志（由程序编写时置入） 方向标志DF 中断标志IF 跟踪标志TF

17. ＋ OF=CF CP=1 1001，1010B＋1011，1111B＝？ 1 0 0 1 , 1 0 1 0 1 0 1 1 , 1 1 1 1 0 1 0 1 , 1 0 0 1 CF=1 PF=1 AF=1 ZF=0 SF=0

18. 1000H MOV AL，34 IP← 1002H ADD AL，66 IP← 1004H MOV [2000],AL IP← 1007H • 指令指针IP：存放下一条要执行指令的偏移地址

19. 8 段寄存器：CS、DS、SS、ES ，用来存放段基值

20. 00000H 00001H … 1M FFFFEH FFFFFH 二、 8086的存储器组织 1 . 存储器的物理地址 CPU将所管理的存储器地址空间按顺序编排的地址——物理地址（实际地址）

21. 逻辑段1 逻辑段2 逻辑段3 逻辑段4 偏移量 逻辑段5 2. 逻辑段 XXXX0H 段基值

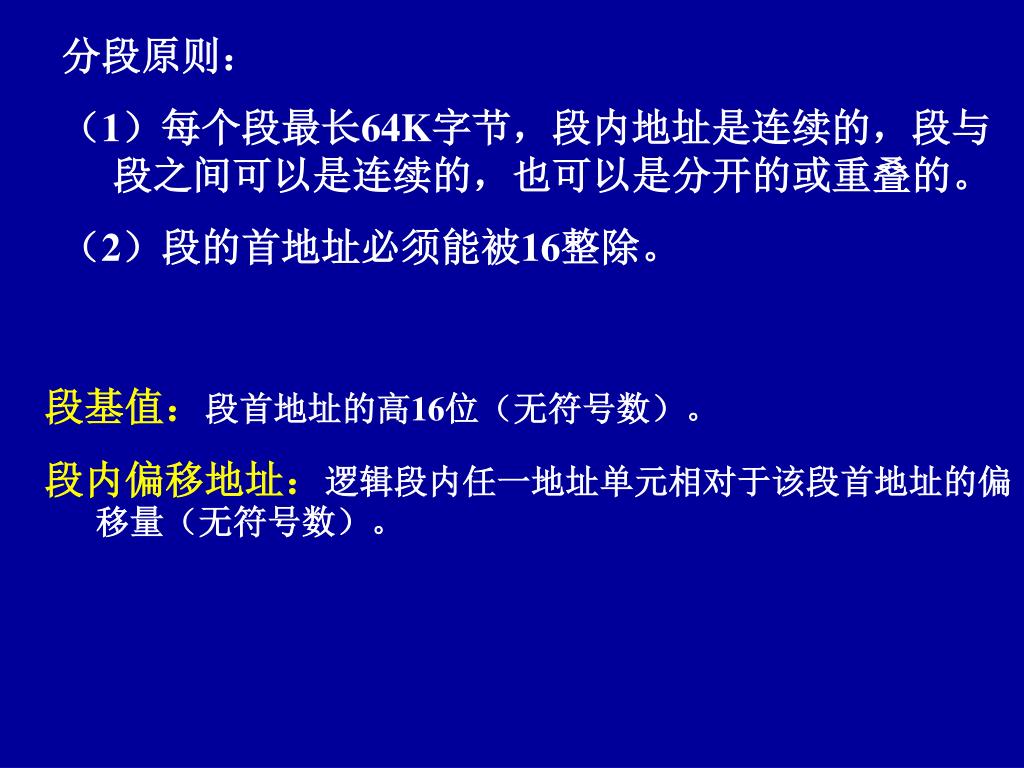

22. 分段原则： （1）每个段最长64K字节，段内地址是连续的，段与段之间可以是连续的，也可以是分开的或重叠的。 （2）段的首地址必须能被16整除。 段基值：段首地址的高16位（无符号数）。 段内偏移地址：逻辑段内任一地址单元相对于该段首地址的偏移量（无符号数）。

23. 段基值 偏移地址 移位器移4位XXXX0H 加法器 20位物理地址 3. 逻辑地址与物理地址 物理地址：实际地址。 逻辑地址：段基值：偏移地址 （程序中使用的16位二进制地址） 例如：3000H：2000H 物理地址=段基值*16+段内偏移地址 任一逻辑地址可唯一的对应一个物理地址，而任一个物理地址却不一定对应一个逻辑地址。

24. 信息按种类分段存放： 程序信息放在代码段中；数据信息放在数据段或附加段中； 堆栈信息放在堆栈段中 CS：存放正在被访问的代码段的段基值 DS ：存放正在被访问的数据段的段基值 SS ：存放正在被访问的堆栈段的段基值 ES：存放正在被访问的附加段的段基值 段寄存器：

25. CS×16+IP 代码段 DS×16+BX（SI、DI） 数据段 SS×16+SP（BP） 堆栈段 段寄存器与约定寄存器组合指向存储单元的示意

26. 4. 8086的存储器结构 （1）按字节组织（一个单元存放一个字节） 字的存放, 低8位在前, 高8位在后,连续存放 低 8位在 偶地址 — 称为字对准存放 低 8位在 奇地址 — 称为字不对准存放 （2）8086存储器分体 1M内存分为512K两个存储体 一个为偶存储器(存放低位字节), 另一个为奇存储器).

28. 三、 8086的周期 时钟周期Ｔ： CPU的基本时间周期，它由计算机主频决定 总线周期：CPU对内存或I/O接口进行一次读/写的操作称做执行一个总线周期 　　　　　一个总线周期＝4Ｔ＋ｎTW状态，

29. 8086 8088 GND V GND V 1 40 CC CC AD AD AD AD 2 39 14 15 14 15 AD AD16/S3 AD AD16/S3 3 38 13 13 AD AD /S AD AD /S 4 37 12 17 4 12 17 4 AD 5 36 AD /S AD AD /S 11 18 5 11 18 5 AD 6 35 AD /S AD AD /S 10 19 6 10 19 6 7 34 AD BHE/S AD SS (HIGH) 9 7 9 0 8 33 AD MN/MX AD MN/MX 8 8 9 32 AD AD RD 7 7 10 31 AD AD HOLD(RQ/GT ) 6 6 0 11 30 AD AD HLDA(RQ/GT ) 5 5 1 12 29 AD AD WR(LOCK) 4 4 13 28 AD AD M/IO(S ) 3 3 2 14 27 AD AD DT/R(S ) 2 2 1 15 26 AD AD DEN(S ) 1 1 0 16 25 AD AD ALE(QS ) 0 0 0 17 24 NMI NMI INTA(QS ) 1 18 23 INTR INTR TEST 19 22 CLK CLK READY 20 21 GND GND RESET 四、 8086的引脚功能 1 40 2 39 3 38 4 37 5 36 6 35 7 34 8 33 RD 9 32 HOLD(RQ/GT ) 10 31 0 11 30 HLDA(RQ/GT ) 1 12 29 WR(LOCK) 13 28 M/IO(S ) 2 14 27 DT/R(S ) 1 15 26 DEN(S ) 0 16 25 ALE(QS ) 0 17 24 INTA(QS ) 1 18 23 TEST 19 22 READY 20 21 RESET

30. （一）8086/8088的工作模式 最大工作模式 ： 多CPU工作, MN/MX=0 最小工作模式 ： 单CPU, MN/MX=+5V （二）引脚复用技术 1. 采用分时复用，即同有引脚在同一总线周期的不同时钟周期内其功能不同; 2. 根据工作模式定义引脚功能，同一根引脚在最小模式和最大模式下输出不同的信号。 （三）引脚功能（最小模式） 1. AD15~AD0(16条) 地址/数据复用线 双向 T1时作为地址线 T2~T3时作为数据线 AD0~AD15

31. 2. AD19~AD16/ S6~S3 地址/状态复用线 输出 三态 T1时 为地址线A19~A16 T2~T3时 为状态线S6~S3 3.BHE/S7 数据高8位允许/状态 输出 三态 T1: BHE 高8位允许信号线 BHE往往与A0相组合使用 T2~T3 : S7 8086未用 4. ALE 地址锁存允许 输出 三态 T1: ALE=1 表明AD总线上是地址信号. 5. DEN 数据允许信号 输出 T2~T3 DEN=0 AD总线上是数据信号 6. DT/R 数据发送/接收控制信号 输出 三态 DT/R= 1 接收 （＝ 0 发送）

32. 10. READY 准备就绪信号 输入 由外部发出, 表示CPU访问的存储器或I/O端口已为传送做好准备 READY= 1 准备就绪（ ＝ 0 CPU插入等待周期Tw）

33. 11. INTR 中断请求 输入 电平触发 12. INTA中断响应信号 输出 13. NMI 不可屏蔽中断请求信号 输入 14. HOLD 总线请求信号 输入 当有其它共享总线的主控设备向CPU请求使用总线 15. HLDA 总线响应信号 输出 例: DMA

34. 16. RESET 复位信号 输入 RESET至少要维持4个T的高电平才有效. CPU复位操作为：对FR、IP、DS、ES、SS及指令队列清零, CF=FFFFH。 17. 测试信号 TEST ， 输入 当CPU执行WAIT指令时, 每隔5个时钟周期, TEST进行一次测试, 若TEST测试无效, 则CPU处于踏步等待状态, 直到有效, CPU才继续执行下一条指令. 18. MN/ MX 工作模式选择信号 MN/MX= 1 最小（＝０最大）

35. 五、8086CPU的特点： • 1. 设计了指令队列，EU与BIU的工作既相互独立又相互配合，提高了CPU的工作效率。 • 存储器采用地址分段管理和奇偶分体连接组织结构，使： • 1）指令紧凑； • 2）为程序浮动装配创造了条件； • 3）可灵活访问字或字节。 • 3. 采用引脚的复用技术，使芯片引脚数量大为减少，从而减小了芯片的体积。

36. §3 8086系统配置

38. 最小系统配置

39. 最大系统配置

40. §4 8086微处理器的操作和时序 8086为了完成自身的功能，需要执行各种操作。8086CPU的主要操作有 ①系统的复位和启动操作； ②暂停操作； ③总线操作； ④中断操作； ⑤最小模式下的总线保持； ⑥最大模式下的总线请求／允许。

41. 复位操作

42. 最小模式读操作

43. 最小模式写操作

44. 最大模式读操作

45. 最大模式写操作

46. 逻辑地址 段选择子 偏移地址 指令预取 第一指令译码 物理地址 段描述子 线性地址 第二指令译码 第二指令译码 目录 表 偏移量 执行指令 页表 执行指令 页目录 回写 回写 §5 Intel高档微处理器 流水线技术 分段 存储器管理技术 分页 引脚复用技术

47. 掌握编程结构、存储器组织，熟记寄存器 建立周期、最小、最大系统概念， 理解三总线的形成 了解时序，能够分析最小系统的读、写总线周期时序 本章小结 8086CPU的编程结构 8086CPU的系统配置 8086CPU的操作时序

48. 作业 • 简述8086CPU的构成与工作过程 • 计算34-89，该运算结束后，FR中状态位分别为什么？ • 通过以下两条指令： MOV AL，20H MOV AL，[2000H] 说明指令执行时是否需要用总线，如果要用，用的是什么总线周期，分析总线周期时序，解释指令的执行过程
