Presentation Transcript

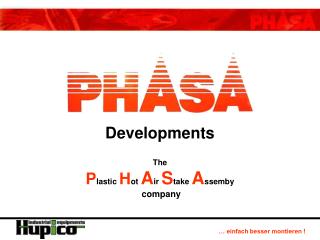

  1. Developments The PlasticHotAirStakeAssemby company

  2. Wer ist PHASA PHASA wurde 1985  für Entwicklung und Vertrieb eines neue Fertigungsverfahren - dem Heißluftnieten - aus dem Mutterunternehmen Flexible Lamps gegründet. Seit Juni 2003 gehört PHASA neben Flexible Lamps zu United Components Industries, USA. Der Firmensitz von PHASA befindet sich in Harlow (GB), ca. 20 km nördlich von London. PHASA beschäftigt sich ausschließlich mit der Herstellung und dem Vertrieb von Heißluft-Niet-Maschienen nach dem PHASA-Verfahren.

  3. Wer sind unsere Kunden Unsere Kundenkunden kommen weltweit aus Fahrzeugindustrie Elektroindustrie Haushaltsgerätindustrie

  4. Kunden wie zum Beispiel

  5. Das PHASA-Verfahren Wir nennen unser Verfahren PlasticHotAirStakeAssembly Das PHASA-Verfahren bezeichnet eine • einfache • schnelle • Kosten sparende • spannungsfreie • dauerhafte • formschlüssige Heißluftniet-Methode zur Verbindung von thermoplastischen Bauteilen und Baugruppen.

  6. Wie funktioniert das PHASA-Verfahren Erwärmung eines ausgewählten Bauteils mit sehr heißer Luft. Fertig ist die dauer- haft formschlüssige Verbindung der Bauteile. Ein kaltes Werk- zeug fixiert das Bauteil und formt es durch Abkühl- ung um. Das Bauteil wurde berührungsfrei er- hitzt.

  7. Verschiedene Nietformen

  8. Grundprinzip des PHASA-Verfahrens Heizmodul Formwerkzeug Einlegen des Werkstücks Werkstückaufnahme Führung

  9. Grundprinzip des PHASA-Verfahrens • Das Werkstück fährt in der Aufnahme • zum Heizmodul. • Das Heizmodul fährt auf das Werkstück • herab und jede Nietstelle wird berührungs- • frei mit heißer Luft individuell erhitzt. Heizmodul Formwerkzeug Führung

  10. Grundprinzip des PHASA-Verfahrens • Das Werkstück fährt in der Aufnahme • zurück zum Formwerkzeug. • Die kalten Formwerkzeuge fixieren und kühlen • die erhitzten Teile ab und formen dabei in die • gewünschte Nietform um. • Fertig ! Heizmodul Formwerkzeug

  11. Hergestellt mit dem PHASA-Verfahren

  12. Hergestellt mit dem PHASA-Verfahren

  13. Das PHASA-Verfahren in der Fahrzeugindustrie

  14. Das PHASA-Verfahren in der Fahrzeugindustrie

  15. Das PHASA-Verfahren in der Fahrzeugindustrie Airbag Verkleidung mit Scheinwerferausschnittt Schmutzabweiser Rückleuchte Abdeckung

  16. Das PHASA-Verfahren in der Elektroindustrie

  17. Das PHASA-Verfahren in der Haushaltsgeräteindustrie

  18. PHASA 20/40 max. Arbeitsfläche 200 x 400 mm Die PHASA-Produktpalette bietet: Standardbaureihe mit 7 Maschinen Arbeitsbereich 100 x 300 - 400 x 800 mm Nietstellen 1 - 200 (gleichzeitig) PHASA-Point-System (patentiert) kombiniert das Heiz- und Formwerkzeug kundenspezifische Lösungen Rotationsmaschinen Fließstraßenmodule Module für Industrieroboter weltweiten Servicedurch unser Team Design-Unterstützungdurch unser Team für unserer Kunden Die Maschine zum Verfahren

  19. Die Maschine bietet serienmäßig: einfacher Wechsel der Werkzeugmodule Werkstückaufnahme Heizmodul Formwerkzeug LightGuard Sicherheits-Lichtschranke als Bedienerschutz interne Verriegelungen gegen Fehlbedienung mechanisch elektrisch programmierbare Fertigungssteuerung Mitsubishi (standard) Siemens (optional) Die Maschine im Detail

  20. Kundenspezifische Lösungen Kundenspezifische PHASA-Anlage mit Palettensystem

  21. Beispiele für kundenspezifisches Zubehör • Sensoren • optischer Sensoren • Farbsensoren • Barcode • Stanzwerkzeuge • Werkstück-Positionierung • manuell • sensorkontrolliert • Werkstück-Fixierungen • manuell • pneumatisch

  22. PHASA weltweit Deutschland Phasa Deutschland Dietmar Schäfer Tiergartenstr. 18 D-35781 Weilburg Tel. 0049 (0) 6471 / 6290965 Fax 0049 (0) 6471 / 6290966 E-Mail Dietmar.Schaefer@phasa.de Schweden Agaria Trading ab Box 140 S-184 22 Akersberga Tel. 0046 (0) 8540 / 66085 Fax. 0046 (0) 8540 / 68710 USA Royse Manufacturing 8517 Directors Row Dallas Texas 75247 Tel. 001 214 / 631 2844 Fax. 001 214 / 631 3512 Australien Consonic Pty. Ltd 4 Station Road Seven Hills NSW Tel. 0061 2 9647 / 6033 Fax 0061 2 9647 / 6357 Japan Daiichi Jitsugyo Co. Ltd Tokyo Tel. (03) 5214 / 8724

  23. Phasa Developments International House, Horsecroft Road Harlow, EssexCM19 5SU Tel. 0044 (0) 1279 / 630200 Fax 0044 (0) 1279 / 630222 E-Mail sales@phasa.co.uk www.phasa.co.uk Phasa Deutschland Dietmar Schäfer Tiergartenstr. 18 D-35781 Weilburg Tel. 0049 (0) 6471 / 6290965 Fax 0049 (0) 6471 / 6290966 E-Mail Dietmar.Schaefer@phasa.de www.phasa.de So erreichen Sie uns
