Presentation Transcript


Redes de computadoras

Redes de computadoras

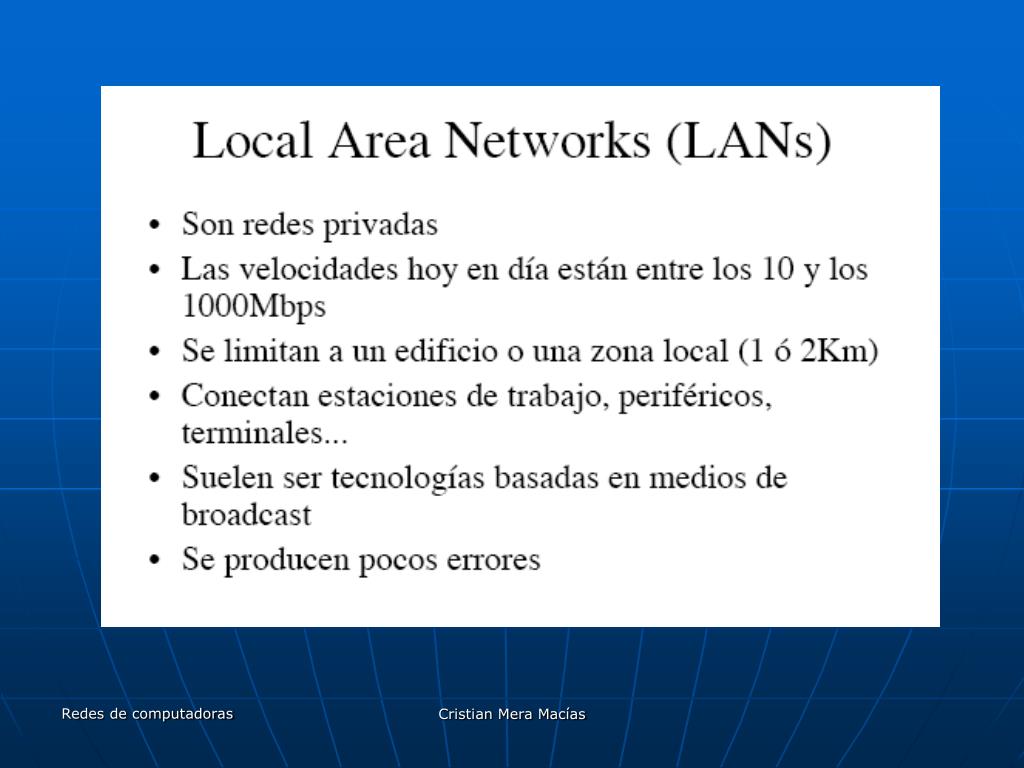

REDES LAN

(Local Area Network)

Cristian Mera Macías


Redes de computadoras

Cristian Mera Macías


Redes de computadoras

Razones para instalar redes LAN

  • Comunicación entre diferentes puestos de trabajo.

    • En una empresa los trabajadores debían comunicarse por teléfono o desplazándose.

  • Información oportuna donde se requiere.

    • Facilita el intercambio de información entre los distintos miembros de un grupo de forma rápida y sencilla.

  • Racionalización del uso de recursos.

  • Abaratamiento de costos:

    - Compartición de recursos software y hardware.

    • Compartición de bases de datos.

  • Cristian Mera Macías


    Redes de computadoras

    Cristian Mera Macías


    Redes de computadoras

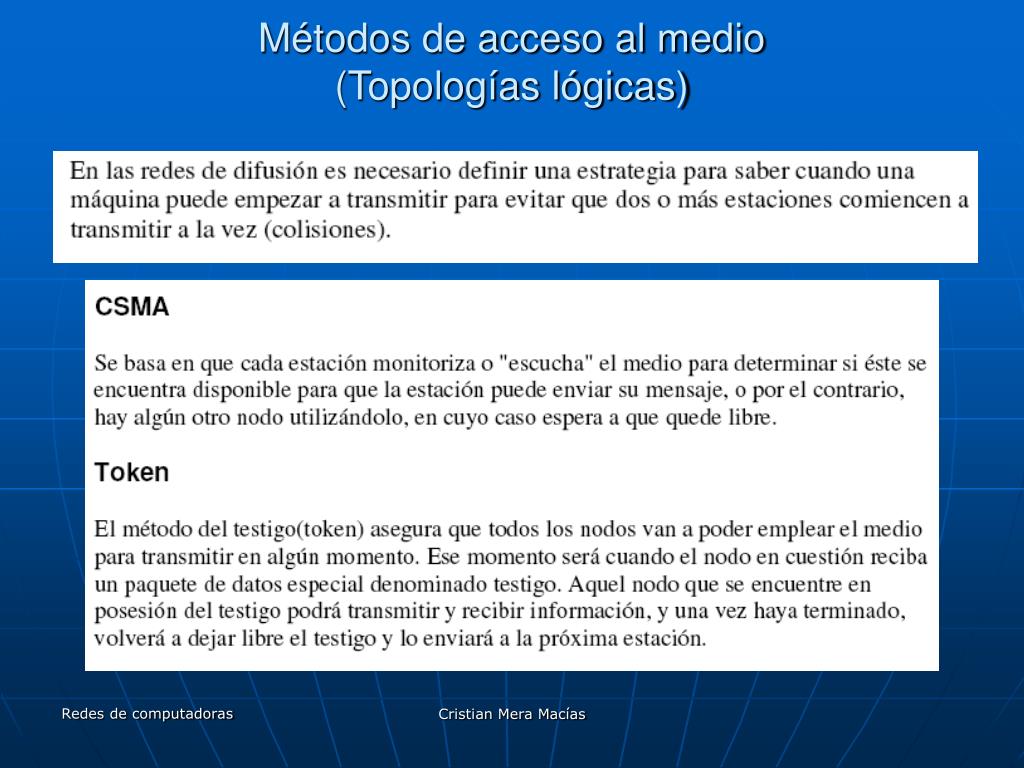

    Métodos de acceso al medio(Topologías lógicas)

    Cristian Mera Macías


    Dispositivos de interconexi n de redes lan el hub

    Dispositivos de interconexión de redes LANEL HUB

    Cristian Mera Macías


    Redes de computadoras

    Dispositivos de interconexión de redes LANEL HUB

    Cristian Mera Macías


    Redes de computadoras

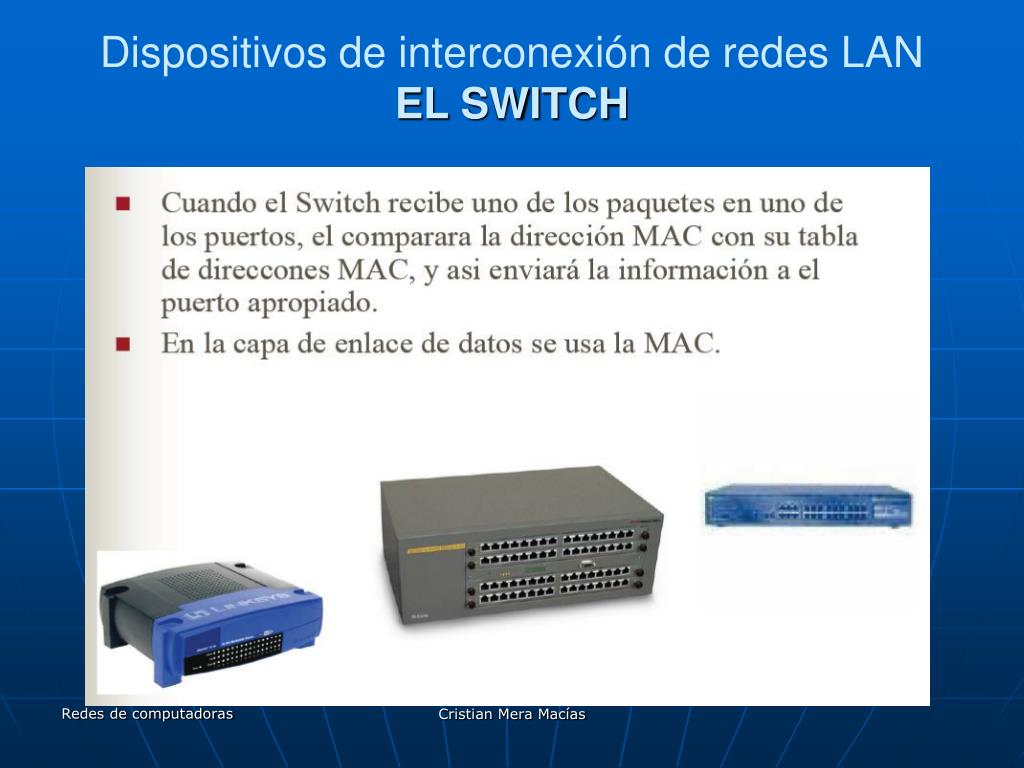

    Dispositivos de interconexión de redes LANEL SWITCH

    Cristian Mera Macías


    Redes de computadoras

    Dispositivos de interconexión de redes LANEL SWITCH

    Cristian Mera Macías


    Redes de computadoras

    Dispositivos de interconexión de redes LANCOMPARATIVA

    Cristian Mera Macías


    Redes de computadoras

    CONCLUSIÓN

    Cristian Mera Macías


    Redes de computadoras

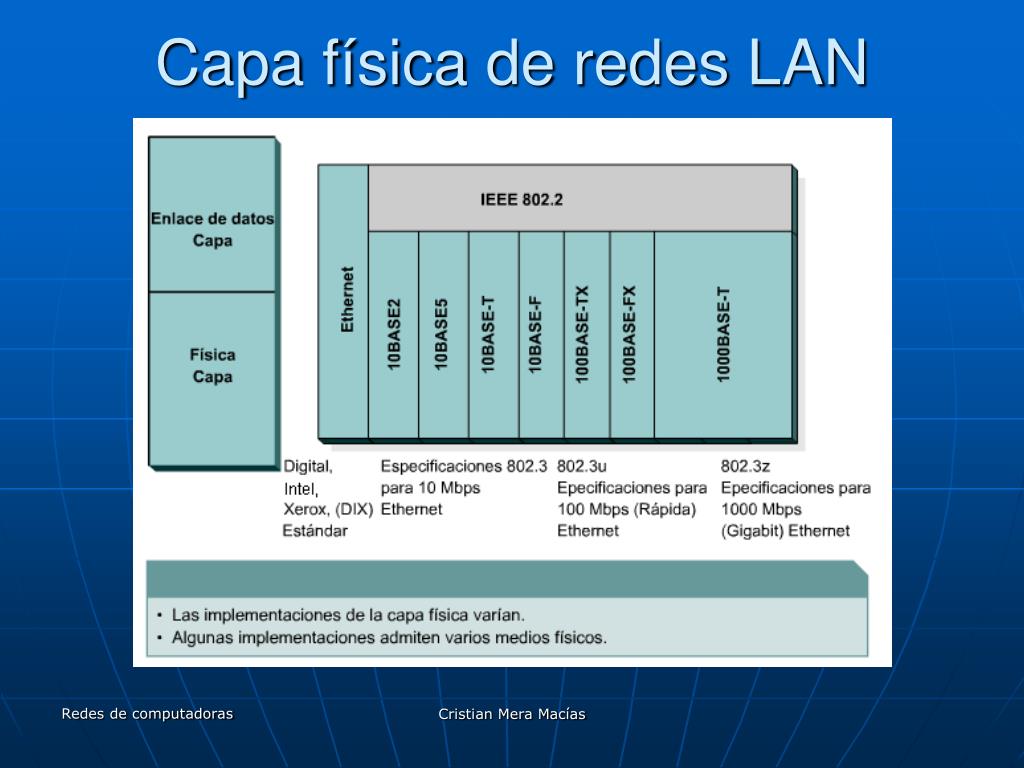

    Capa física de redes LAN

    Cristian Mera Macías


    Redes de computadoras

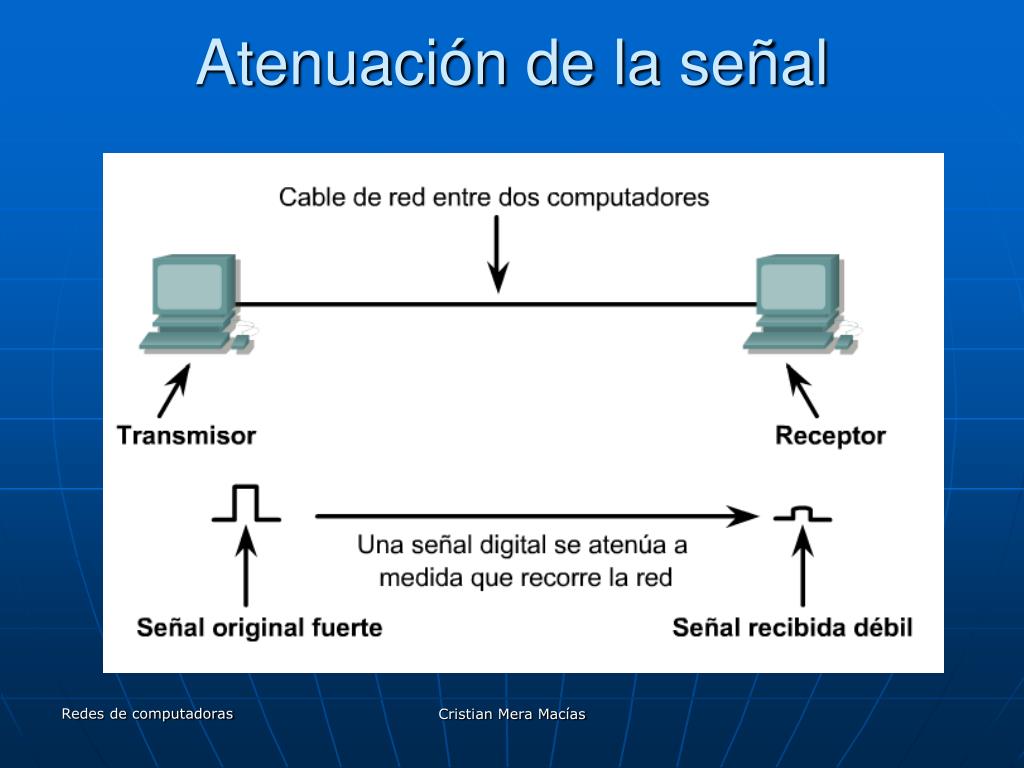

    Atenuación de la señal

    Cristian Mera Macías


    Redes de computadoras

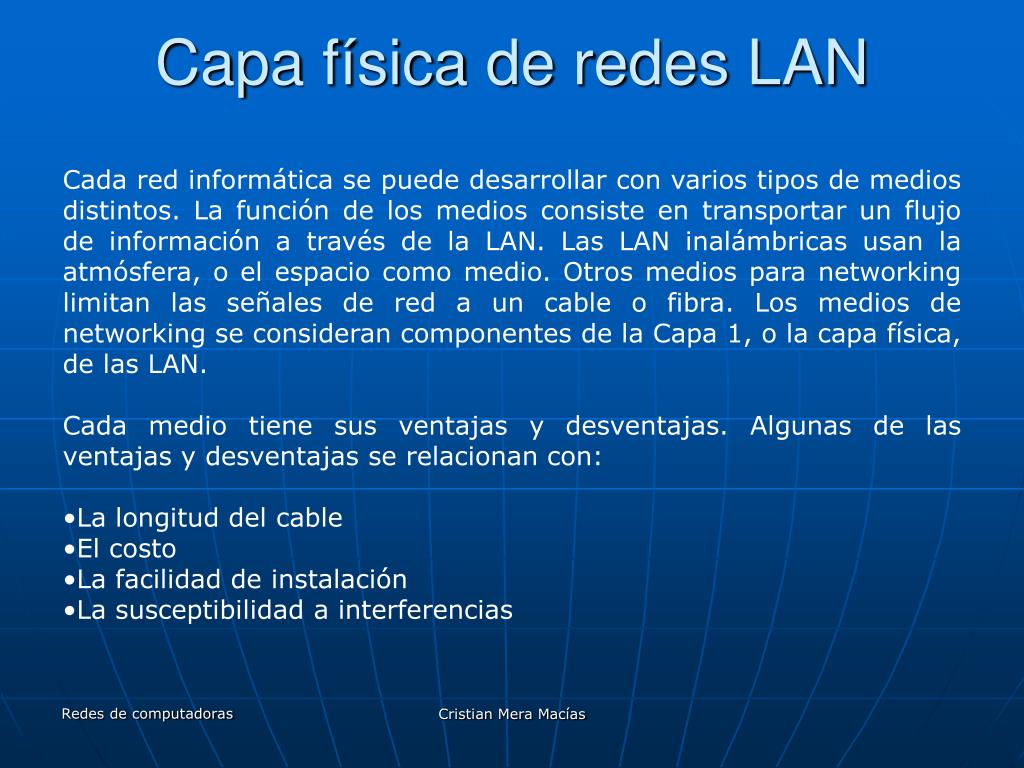

    Capa física de redes LAN

    • Cada red informática se puede desarrollar con varios tipos de medios distintos. La función de los medios consiste en transportar un flujo de información a través de la LAN. Las LAN inalámbricas usan la atmósfera, o el espacio como medio. Otros medios para networking limitan las señales de red a un cable o fibra. Los medios de networking se consideran componentes de la Capa 1, o la capa física, de las LAN.

    • Cada medio tiene sus ventajas y desventajas. Algunas de las ventajas y desventajas se relacionan con:

    • La longitud del cable

    • El costo

    • La facilidad de instalación

    • La susceptibilidad a interferencias

    Cristian Mera Macías


    Redes de computadoras

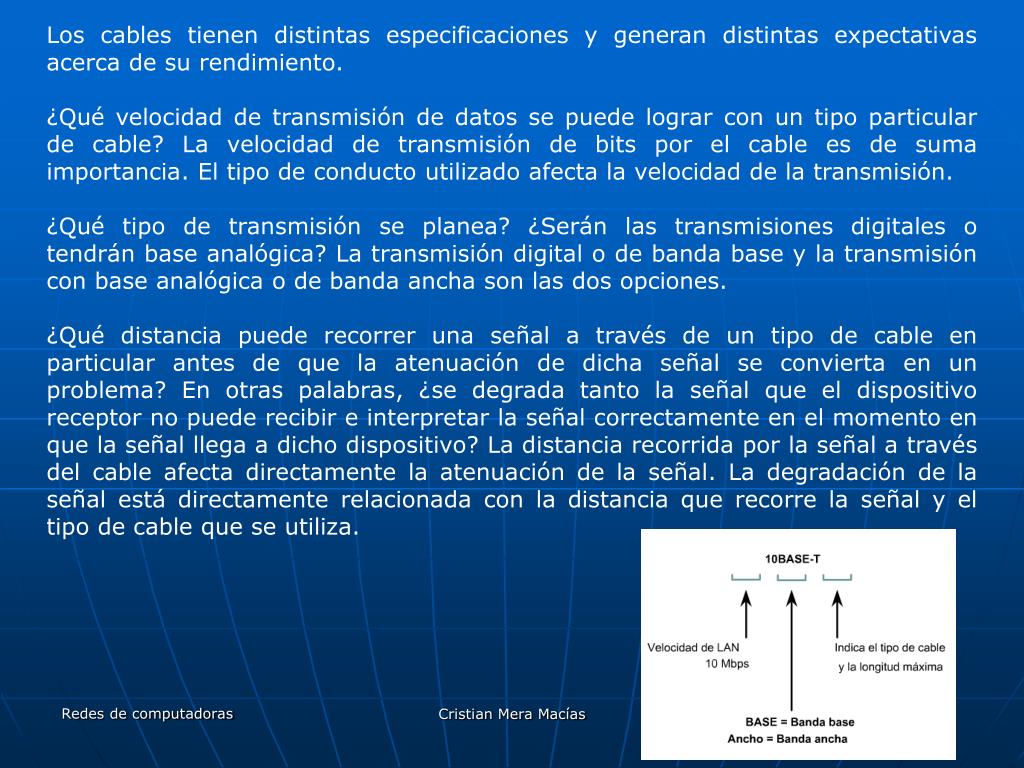

    Los cables tienen distintas especificaciones y generan distintas expectativas acerca de su rendimiento.

    ¿Qué velocidad de transmisión de datos se puede lograr con un tipo particular de cable? La velocidad de transmisión de bits por el cable es de suma importancia. El tipo de conducto utilizado afecta la velocidad de la transmisión.

    ¿Qué tipo de transmisión se planea? ¿Serán las transmisiones digitales o tendrán base analógica? La transmisión digital o de banda base y la transmisión con base analógica o de banda ancha son las dos opciones.

    ¿Qué distancia puede recorrer una señal a través de un tipo de cable en particular antes de que la atenuación de dicha señal se convierta en un problema? En otras palabras, ¿se degrada tanto la señal que el dispositivo receptor no puede recibir e interpretar la señal correctamente en el momento en que la señal llega a dicho dispositivo? La distancia recorrida por la señal a través del cable afecta directamente la atenuación de la señal. La degradación de la señal está directamente relacionada con la distancia que recorre la señal y el tipo de cable que se utiliza.

    Cristian Mera Macías


    Capa f sica de redes lan

    Capa física de redes LAN

    Cristian Mera Macías


    Redes de computadoras

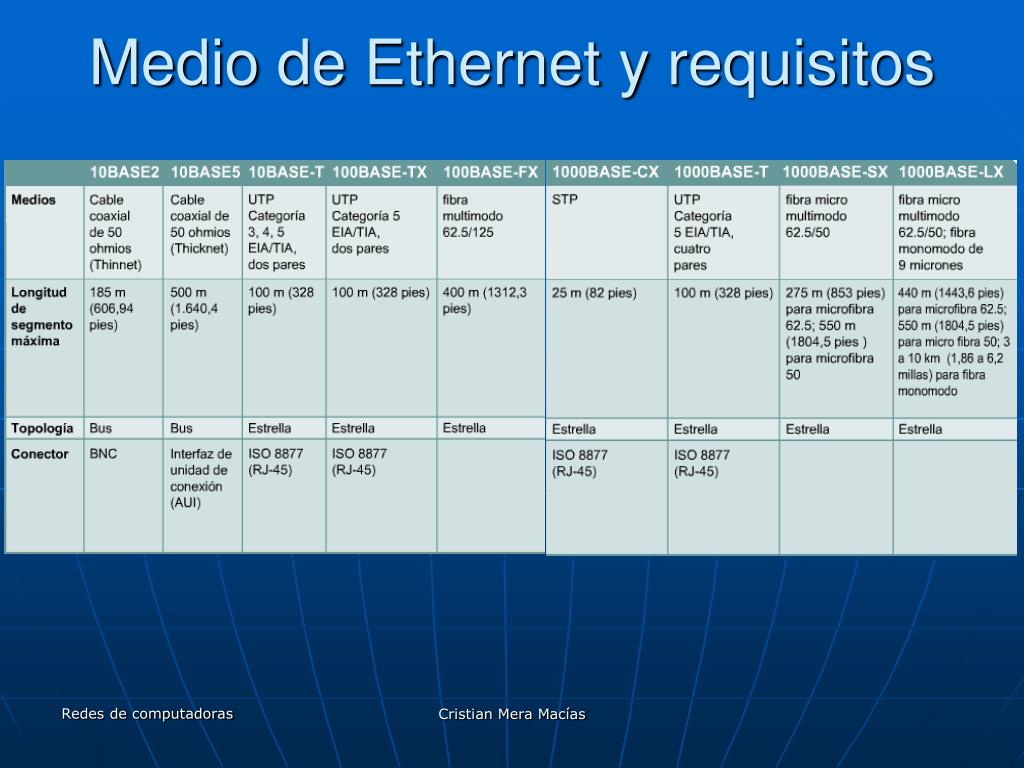

    Medio de Ethernet y requisitos

    Cristian Mera Macías


    Redes de computadoras

    Medio de Ethernet y requisitos

    Antes de seleccionar la implementación de Ethernet, tenga en cuenta los requisitos de los conectores y medios para cada una de ellas. También tenga en cuenta el nivel de rendimiento que necesita la red.

    Las especificaciones de los cables y conectores usados para admitir las implementaciones de Ethernet derivan del cuerpo de estándares de la Asociación de la Industria de las Telecomunicaciones (TIA) y la Asociación de Industrias Electrónicas (EIA) Las categorías de cableado definidas para Ethernet derivan del Estándar de Recorridos y Espacios de Telecomunicaciones para Edificios Comerciales EIA/TIA-568 (SP-2840)

    Cristian Mera Macías


    Redes de computadoras

    Cable Coaxial

    Cristian Mera Macías


    Redes de computadoras

    Cable de par trenzado blindado

    Cristian Mera Macías


    Redes de computadoras

    Cable de par trenzado no blindado

    Cristian Mera Macías


    Redes de computadoras

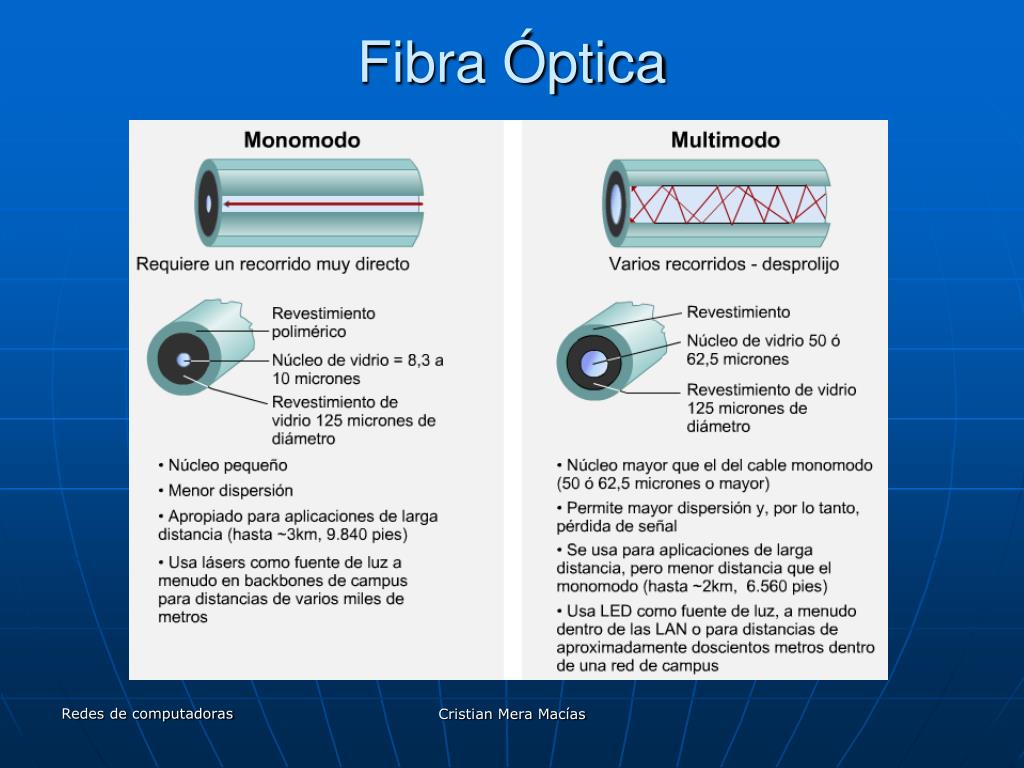

    Fibra Óptica

    Cristian Mera Macías


    Redes de computadoras

    Cristian Mera Macías


    Redes de computadoras

    Cristian Mera Macías


    Redes de computadoras

    Cristian Mera Macías


    Redes de computadoras

    Cristian Mera Macías


    Redes de computadoras

    Cristian Mera Macías


    Redes de computadoras

    Cristian Mera Macías


    Redes de computadoras

    Cristian Mera Macías


    Redes de computadoras

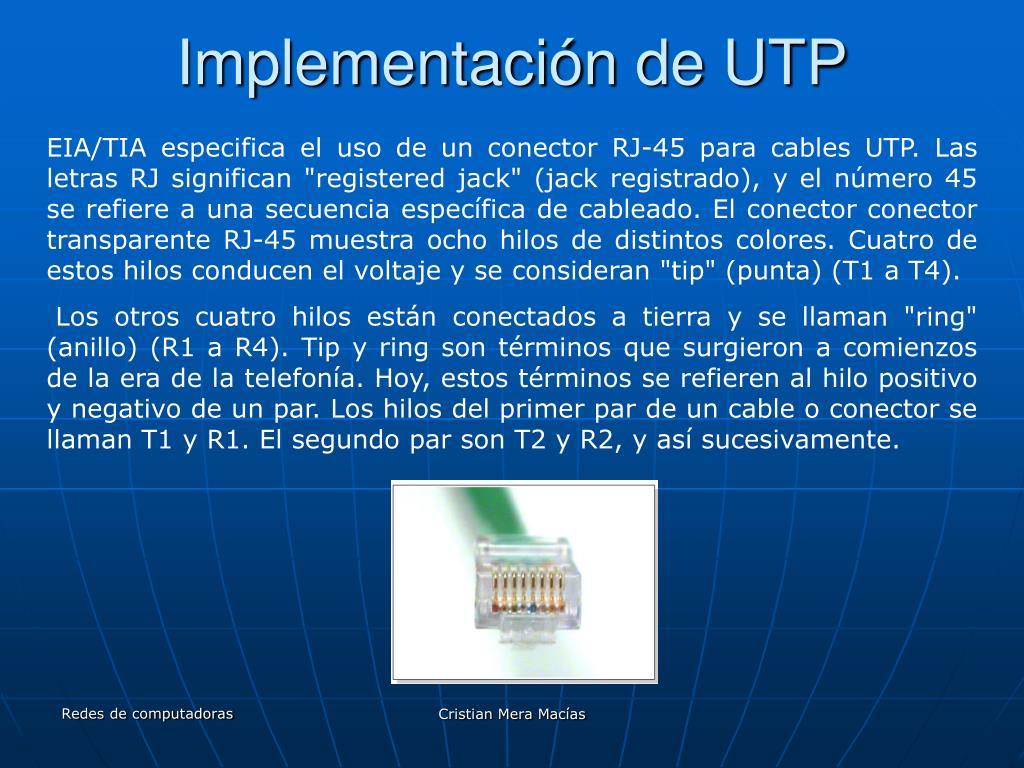

    Implementación de UTP

    EIA/TIA especifica el uso de un conector RJ-45 para cables UTP. Las letras RJ significan "registered jack" (jack registrado), y el número 45 se refiere a una secuencia específica de cableado. El conector conector transparente RJ-45 muestra ocho hilos de distintos colores. Cuatro de estos hilos conducen el voltaje y se consideran "tip" (punta) (T1 a T4).

    Los otros cuatro hilos están conectados a tierra y se llaman "ring" (anillo) (R1 a R4). Tip y ring son términos que surgieron a comienzos de la era de la telefonía. Hoy, estos términos se refieren al hilo positivo y negativo de un par. Los hilos del primer par de un cable o conector se llaman T1 y R1. El segundo par son T2 y R2, y así sucesivamente.

    Cristian Mera Macías

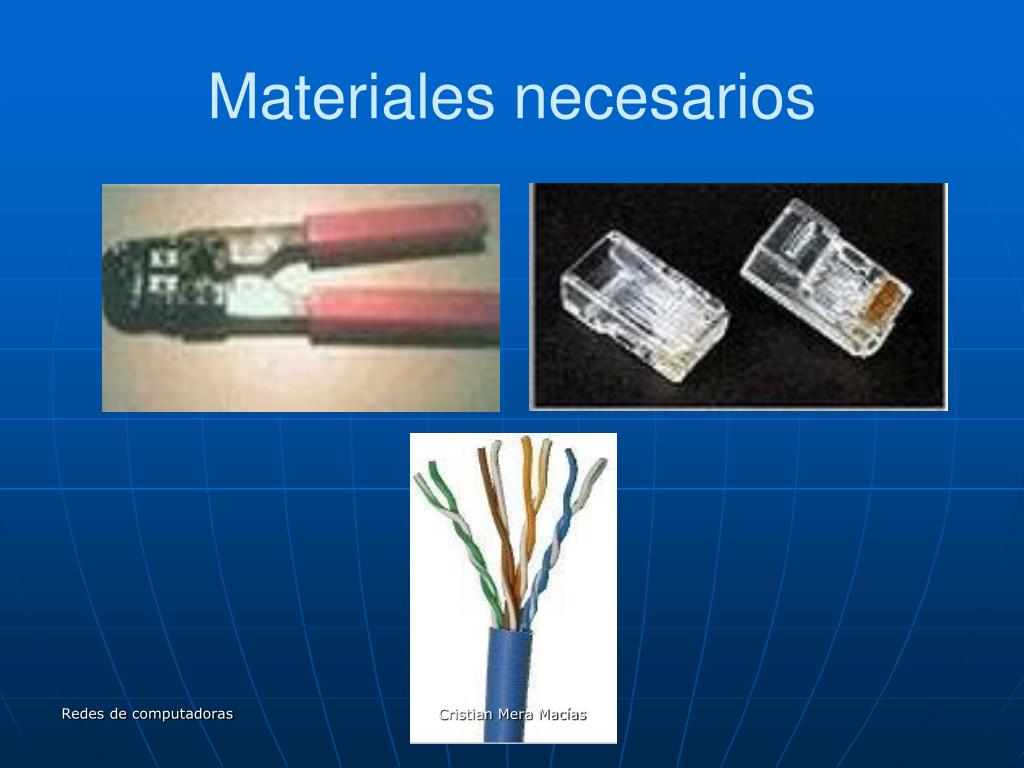

    Materiales necesarios

    Materiales necesarios

    Cristian Mera Macías


    Redes de computadoras

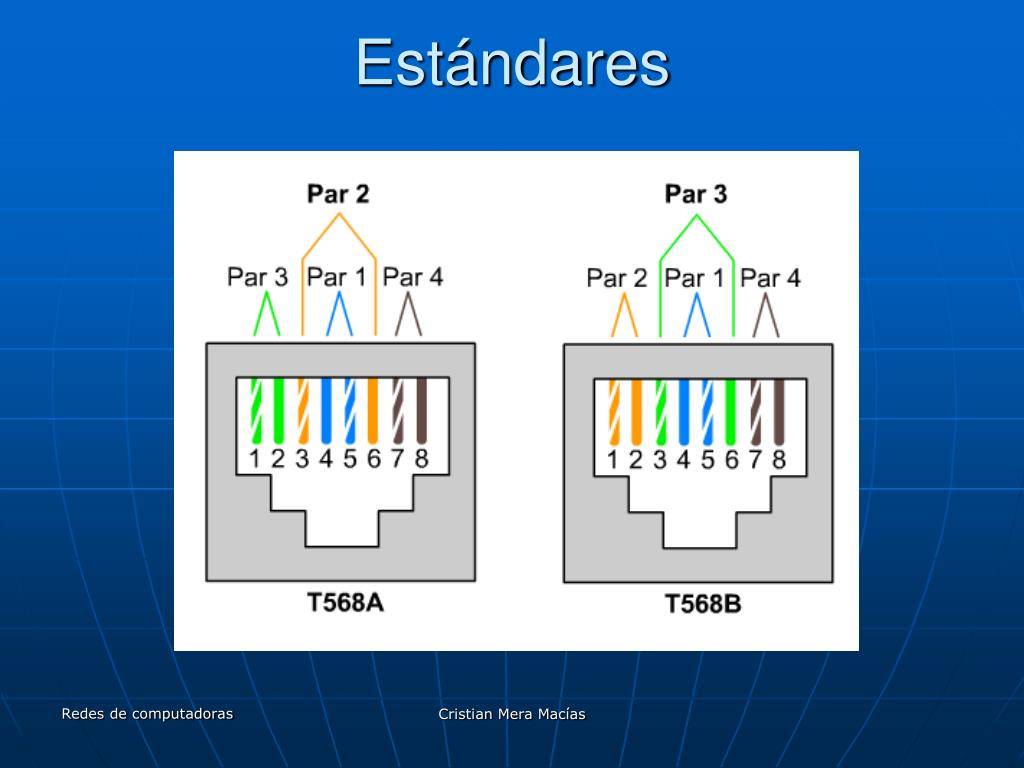

    Estándares

    Cristian Mera Macías


    Redes de computadoras

    Implementación de UTP de conexión directa

    Cristian Mera Macías


    Redes de computadoras

    Interconexión de dispositivos mediante cable de conexión cruzada.

    Cristian Mera Macías


    Redes de computadoras

    Cristian Mera Macías


    Redes de computadoras

    El uso apropiado de las combinaciones

    Utilice cables de conexión directa para el siguiente cableado:

    Switch a router

    Switch a PC o servidor

    Hub a PC o servidor

    Utilice cables de conexión cruzada para el siguiente cableado:

    Switch a switch

    Switch a hub

    Hub a hub

    Router a router

    PC a PC

    Router a PC

    Cristian Mera Macías
