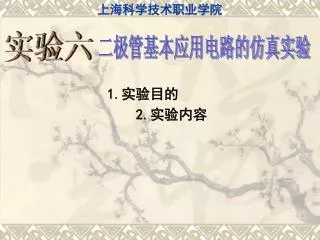

上海科学技术职业学院. 实验六. 二极管基本应用电路的仿真实验. 1. 实验目的 2. 实验内容. 返回. 上海科学技术职业学院. 实验目的. 了解二极管和稳压二极管的特性。 掌握二极管的基本应用。 用 EWB5.0 组建二极管的测试应用电路,进一步了解二极管的各种应用。. 返回. 上海科学技术职业学院. 实验内容. 1. 当输入电压 Ui=10Sin2π× 1000 t ( V )时,要求输出电压波形如图 6-4 所示。请在 EWB 上设计出满足输出要求的电路 . 注意 二极管选理想值(第 4 行 VJ 值由 1V 改为 0.7V )

Download Presentation

实验六

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


6428630

上海科学技术职业学院

实验六

二极管基本应用电路的仿真实验

1.实验目的

2.实验内容


6428630

返回

上海科学技术职业学院

实验目的

  • 了解二极管和稳压二极管的特性。

  • 掌握二极管的基本应用。

  • 用EWB5.0组建二极管的测试应用电路,进一步了解二极管的各种应用。


6428630

返回

上海科学技术职业学院

实验内容

1.当输入电压Ui=10Sin2π×1000t(V)时,要求输出电压波形如图6-4所示。请在EWB上设计出满足输出要求的电路.

注意

二极管选理想值(第4行VJ值由1V改为0.7V)

示波器设置“DC”档

信号源用函数信号发生器(注意输出端口 P7页)


6428630

返回

上海科学技术职业学院

A=5V时

E= V,Up= V

下同

E

A

Up


6428630

返回

上海科学技术职业学院


6428630

返回

上海科学技术职业学院


6428630

返回

上海科学技术职业学院


6428630

返回

上海科学技术职业学院

2.用稳压二极管设计一简单稳压管稳压电路,当输入直流电压为10V±20%,负载1KΩ变化到∞时,输出电压基本维持在6V。(假定此稳压管的最小稳压电流为3mA)。

注意

稳压管选IN4734(倒数第4行VZT5.6V 改为6V)

R=300Ω, U=10V

R=300Ω, RL=2KΩ


6428630

返回

上海科学技术职业学院


6428630

返回

上海科学技术职业学院


6428630

返回

上海科学技术职业学院

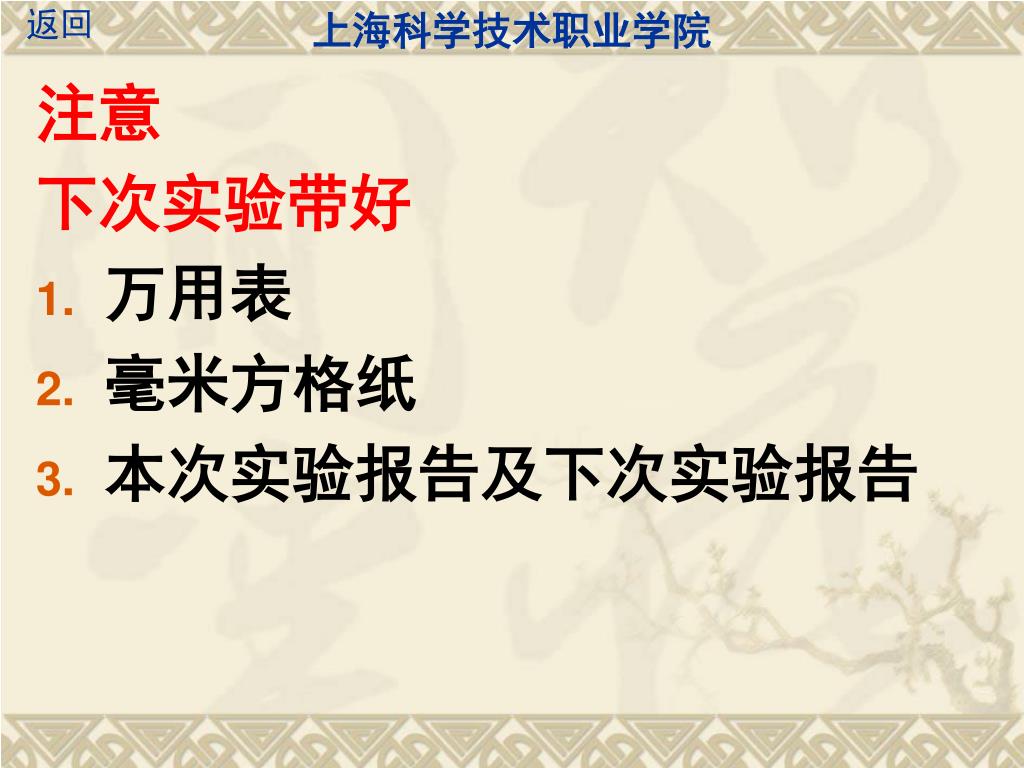

注意
