Presentation Transcript


2

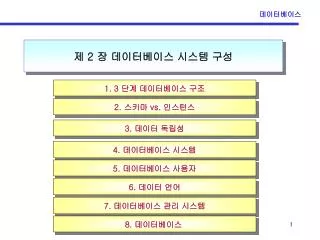

제 2 장 데이터베이스 시스템 구성

1. 3 단계 데이터베이스 구조

2. 스키마 vs. 인스턴스

3. 데이터 독립성

4. 데이터베이스 시스템

5. 데이터베이스 사용자

6. 데이터 언어

7. 데이터베이스 관리 시스템

8. 데이터베이스


2

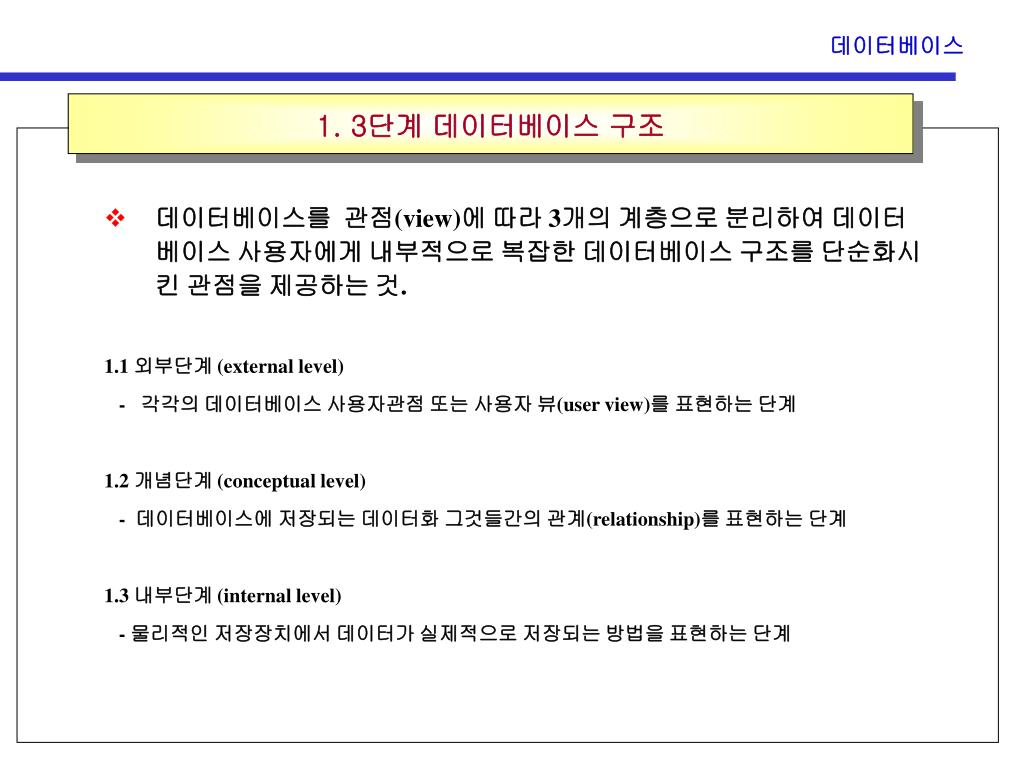

1. 3단계 데이터베이스 구조

  • 데이터베이스를 관점(view)에 따라 3개의 계층으로 분리하여 데이터베이스 사용자에게 내부적으로 복잡한 데이터베이스 구조를 단순화시킨 관점을 제공하는 것.

  • 1.1 외부단계 (external level)

  • - 각각의 데이터베이스 사용자관점 또는 사용자 뷰(user view)를 표현하는 단계

  • 1.2 개념단계 (conceptual level)

  • - 데이터베이스에 저장되는 데이터화 그것들간의 관계(relationship)를 표현하는 단계

  • 1.3 내부단계 (internal level)

  • - 물리적인 저장장치에서 데이터가 실제적으로 저장되는 방법을 표현하는 단계


2

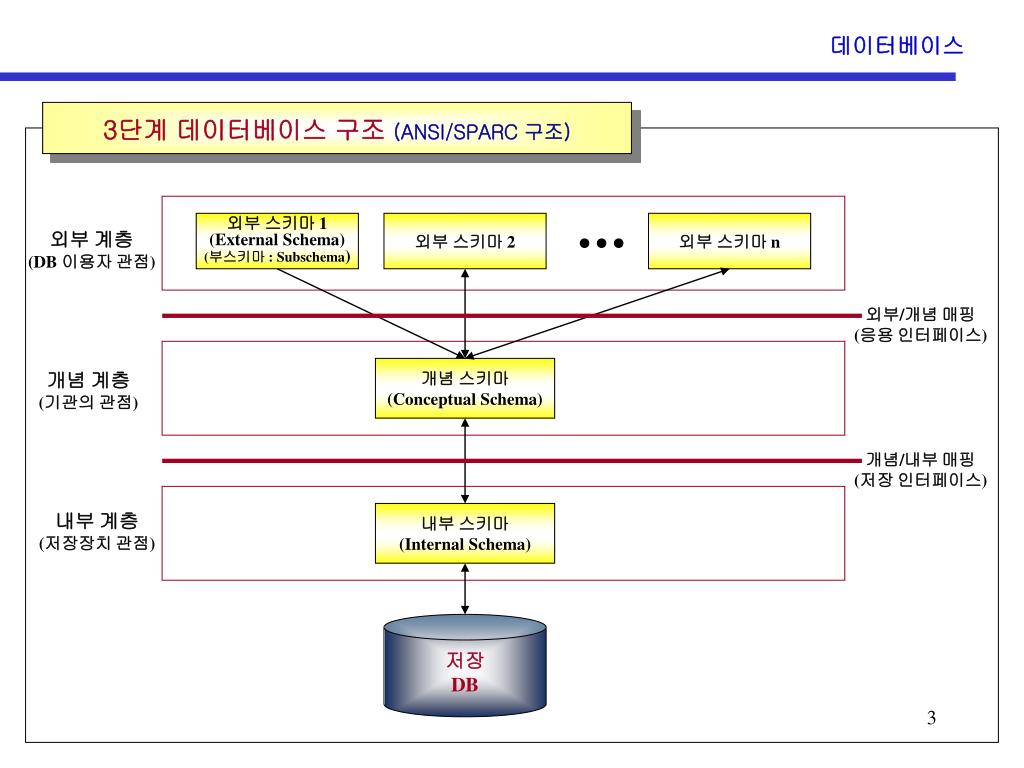

3단계 데이터베이스 구조 (ANSI/SPARC 구조)

외부 스키마 1

(External Schema)

(부스키마 : Subschema)

외부 스키마 2

외부 스키마 n

외부 계층

(DB 이용자 관점)

외부/개념 매핑

(응용 인터페이스)

개념 스키마

(Conceptual Schema)

개념 계층

(기관의 관점)

개념/내부 매핑

(저장 인터페이스)

내부 계층

(저장장치 관점)

내부 스키마

(Internal Schema)

저장

DB


2

3단계 데이터베이스 구조 (ANSI/SPARC 구조)

외부 스키마 1

(External Schema)

(부스키마 : Subschema)

외부 스키마 2

외부 스키마 n

외부 계층

(DB 이용자 관점)

개념 스키마

(Conceptual Schema)

개념 계층

(기관의 관점)

내부 계층

(저장장치 관점)

내부 스키마

(Internal Schema)


2

3단계 데이터베이스 개념도


2

SCHEMA

INSTANCE

DEPARTMENT

DEPT_CODEINTEGER

DEPT_NAMECHAR(20)

ASSISTANTCHAR(10)

DEPT_TELINTEGER

LOCATIONCHAR(5)

001

컴퓨터공학과

이지은

330

T101

002

정보과학과

김영미

350

T201

003

정보통신학과

박순애

370

T301

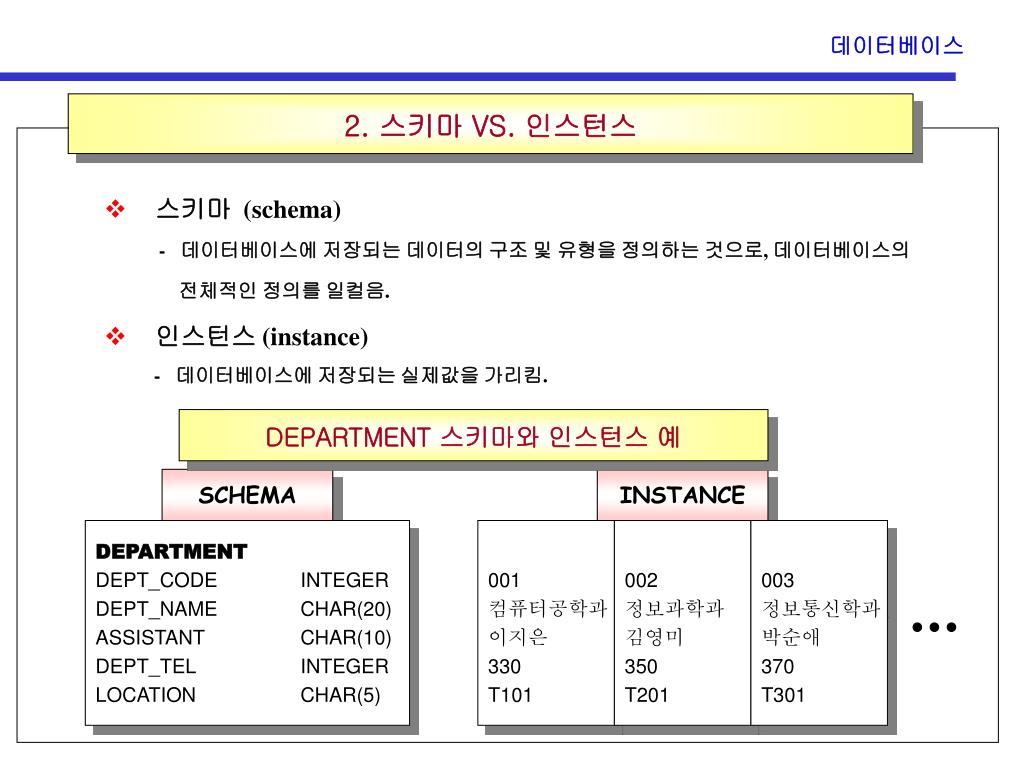

2. 스키마 VS. 인스턴스

  • 스키마 (schema)

  • - 데이터베이스에 저장되는 데이터의 구조 및 유형을 정의하는 것으로, 데이터베이스의

  • 전체적인 정의를 일컬음.

  • 인스턴스 (instance)

  • - 데이터베이스에 저장되는 실제값을 가리킴.

DEPARTMENT 스키마와 인스턴스 예


2

3. 데이터 독립성

  • 데이터 독립성의 기본 개념은 하위 단계의 구현내용을 추상화하여 상위단계에서는 모르도록 하는 것.

  • - 물리적 데이터 독립성 : 내부단계의 스키마가 변경되어도 외부단계와 개념단계의 스키마에

  • 는 영향을 미치지 않도록 지원하는 것.

  • - 논리적 데이터 독립성 : 개념단계의 스키마가 변경되어도 최상위 단계인 외부 단계의 스키

  • 마에는 영향을 미치지 않도록 지원하는 것.


2

G

G

H

D

B

A

A

B

C

D

E

F

G

H

I

J

A

B

C

D

E

F

G

A

B

C

D

E

F

G

H

I

J

데이터 독립성 구성도

응용 프로그램 1

응용 프로그램 2

응용 프로그램 N

프로그램의

데이터 구조

논리적 구조 사상

데이터베이스의

논리적 구조

물리적 구조 사상

데이터베이스의

물리적 구조


2

4. 데이터베이스 시스템

  • 데이터베이스 시스템은

  • 응용 프로그램, DBMS, 데이터베이스 등이 통합된 것을 의미한다.

  • 데이터베이스 시스템에서 가장 중요한 역할을 수행하는 것은 데이터베이스 관리 시스템

  • (DBMS : Database Management System) 이다.

  • DBMS가 관리하는 데이터의 집합을 데이터베이스라 한다.


2

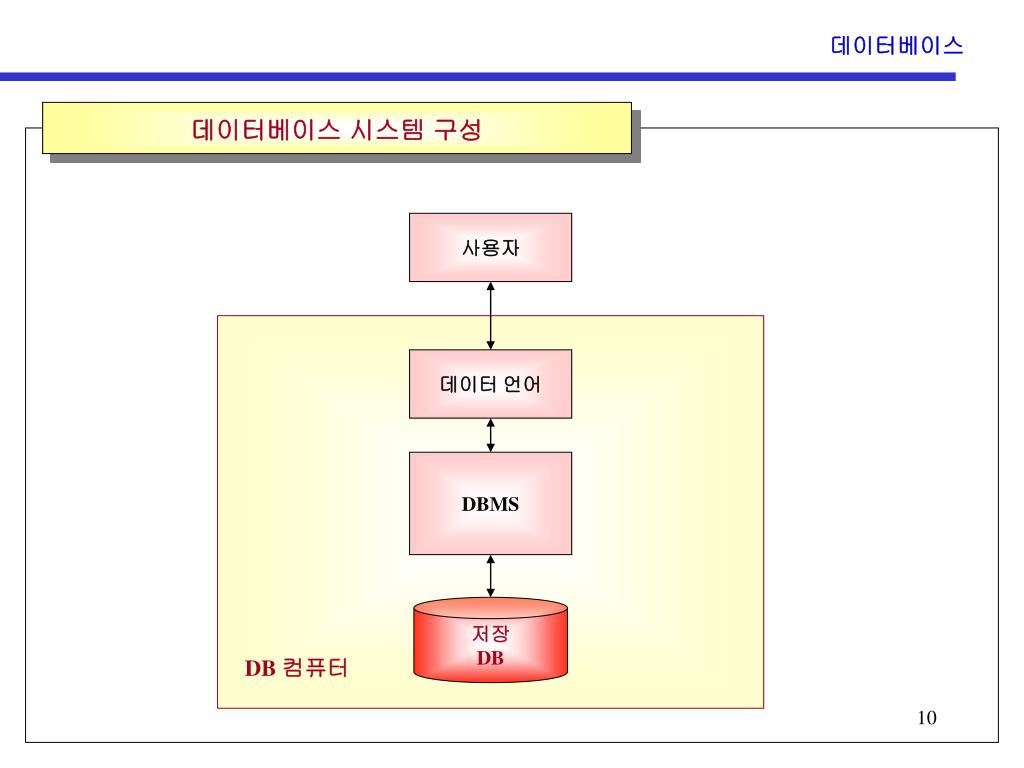

데이터베이스 시스템 구성

사용자

데이터 언어

DBMS

저장

DB

DB 컴퓨터


2

최종

사용자

응용

프로그래머

DBA

사용자

응용 프로그램/

개발 도구

응용 프로그램

프로그램 개발 도구

절차적 DML

비절차적 DML

DDL

데이터 언어(Data Language)

DBMS

저장 관리기(Storage Manager)

인덱스

메타데이터

저장 데이터

DB

데이터베이스 시스템 구성도


2

데이터베이스 사용자

데이터베이스

관리자

데이터베이스

설계자

응용

프로그래머

최종

사용자

초보

사용자

캐주얼

사용자

전문

사용자

독자적인

사용자

5. 데이터베이스 사용자

5.1 데이터베이스 관리자(DBA : Database Administrator)

5.2 데이터베이스 설계자(database designer)

5.3 응용 프로그래머(application programmer)

5.4 최종 사용자(end user)

- 초보사용자 (parametric end user)

- 캐주얼 사용자 (casual end user)

- 전문 사용자 (sophisticated end user)

- 독자적인 사용자 ( stand-alone user)

데이터베이스 사용자 분류


2

데이터 언어

데이터

정의어

데이터

조작어

데이터

제어어

절차적

데이터

조작어

비절차적

데이터

조작어

6. 데이터베이스 언어

6.1 데이터 정의어(DDL: Data Definition Language)

6.2 데이터 조작어(DML: Data Manapulation Language)

- 절차적 DML : 특정 목적을 성취하기 위하여 프로그래밍 언어를 이용하여 처리 방법(how)을 기술

하는 것.

- 비절차적 DML : 일반적인 질의어 (query language)

데이터 언어 분류


2

7. 데이터베이스 관리 시스템

  • 7.1 질의 처리기

  • 데이터베이스 사용자의 요구를 받아 해석하는 역할

  • 비절차적 DML 컴파일러

  • 절차적 DML 예비 컴파일러

  • DDL 인터프리터

  • 질의 실행기

  • 7.2 저장 관리자

  • 디스크에 저장되어 있는 데이터를 접근하고 관리하는 역할을 수행


2

데이터베이스 관리 시스템 (구성도)

DBMS

데이터

관리자

저장

DB

DDL

DDL 컴파일러

실행시간

DB

처리기

저장

데이터

관리자

일반

관리자

질의어

질의어 처리기

메타

데이터

응용

프로그래머

DML

응용 프로그램

예비 컴파일러

DML 컴파일러

데이터 정의어 (DDL : Data Definition Language)

데이터 조작어 (DML : Data Manipulation Language)

질의어 처리기 (Query Processor)

예비 컴파일러 (Precompiler)

실행시간 데이터베이스 처리기 (Run-time Database Processor)

저장 데이터 관리자 (Stored Data Manager)


2

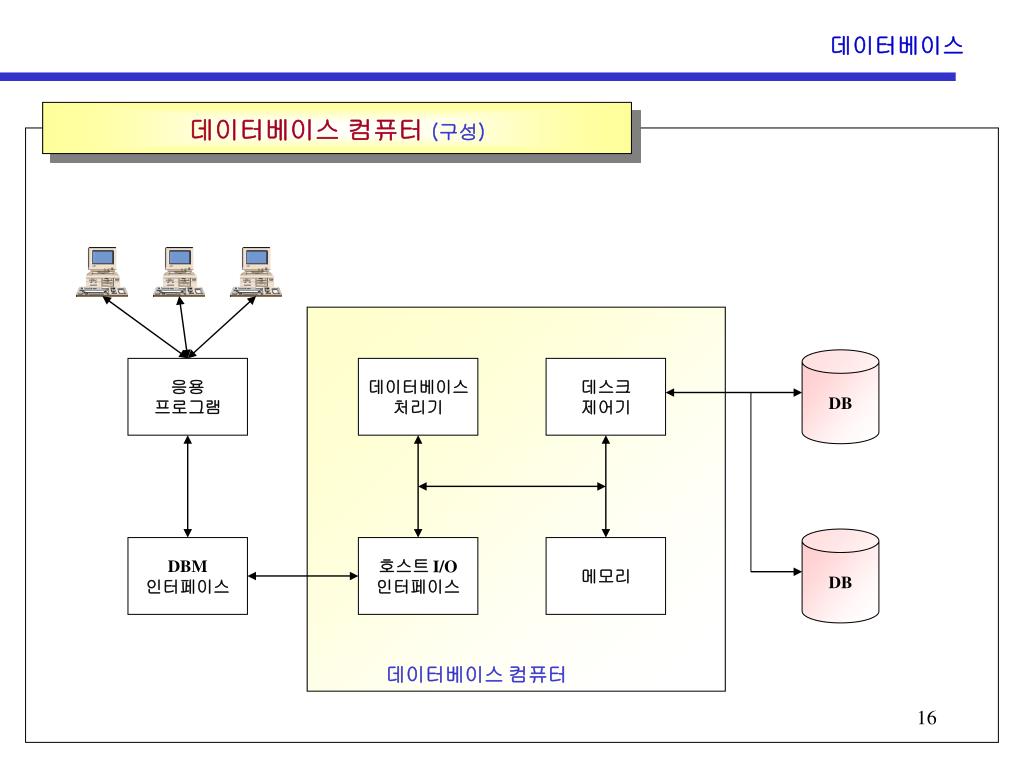

데이터베이스 컴퓨터 (구성)

DB

응용

프로그램

데이터베이스

처리기

데스크

제어기

DB

DBM

인터페이스

호스트 I/O

인터페이스

메모리

데이터베이스 컴퓨터


2

8. 데이터베이스

  • 데이터베이스 시스템이 관리하는 데이터베이스의 구성

  • 데이터 파일

  • 데이터 사전

  • 인덱스
