Presentation Transcript


3242041

CAD/CAM三维造型与自动编程(MasterCAM基础)

项目二:曲面模型的构建

河南工业职业技术学院

机电工程系

史亚贝


3242041

曲面模型的构建

  • 任务一:三维造型基础知识

  • 任务二:线架的转换与构建

  • 任务三:曲面造型


3242041

1 三维造型基础

  • 1.1三维造型基础

在三维空间上绘制图形时,它采用三维空间坐标系(笛卡儿坐标系),在输入坐标时需要输入X、Y、Z轴的值。

1.1.1 基本构图面的确定

在Mastercam X中引入构图平面的概念,是为了能将复杂的三维绘图简化为简单的二维绘图。构图平面是用户当前要使用的绘图平面,与工作坐标系平行。设置好构图平面后,则绘制出的所有图形都在构图平面上,如将构图平面设置为俯视图,则用户所绘制出来的图形就产生在平行于水平面的构图面上。

1.1.2 视角的改变

在Mastercam X的【图形视角】工具栏中单击相应的视角按钮,可以设置当前视角为俯视图、侧视图或前视图等,或者在“状态栏”中单击“屏幕视角”选项,则弹出相应的“屏幕视角”快捷菜单。

1.1.3 构图深度的设定

在Mastercam X中,其构图深度的设定就是通过改变Z轴的数值来确定的,也可以在“状态栏”中单击“Z”项,然后在视图中捕捉某一点,从而确定Z轴的深度以作为当前的构图深度。


3242041

1.2线架构建


3242041

  • 1.3工作任务

  • 任务1


3242041

  • 1.3工作任务

  • 任务2


3242041

  • 1.3工作任务

  • 任务3


3242041

2 线架构的转换与构建

2.1线架的镜像


3242041

2.2线架的旋转


3242041

2.3线架的阵列


3242041

2.4线架的尺寸标注


3242041

2.5线架构建实例1


3242041

2.5线架构建实例2


3242041

2.5线架构建实例3


3242041

2.5线架构建实例3


3242041

  • 2.6工作任务

  • 任务1


3242041

  • 2.6工作任务

  • 任务2


3242041

3 曲面造型

  • 3.1创建曲面

3.1.1 直纹/举升曲面

“直纹/举升”功能 ,就是选择至少两个以上的外形轮廓,按照一定的顺序连接起来所形成的曲面。若每个外形轮廓之间用曲线相连,则称之为举升曲面;若每个外形轮廓之间用直线相连,则移之为直纹曲面,如下图所示。

直纹曲面

举升曲面


3242041

  • 3.1创建曲面

3.1.2 旋转曲面

“旋转曲面”功能 ,就是将选择的串连轮廓图素绕指定的旋转轴旋转一定的角度而生成的曲面,如下图所示。


3242041

  • 3.1创建曲面

3.1.3 扫描曲面

“扫描曲面”功能 ,就是将截面图素沿着一条轨迹线进行扫描所形成的曲面。截面图素和轨迹线都可以是封闭的,也可以是开放式的。

按照截面与轨迹线的数量,其扫描曲面操作可分为三种情况,即一条截面对应一条轨迹线、两条截面对应一条轨迹线、一条截面对应两条轨迹线。


3242041

  • 3.1创建曲面

3.1.4 网格曲面

“网格曲面”功能 ,就是串连4条边界,然后根据指定的方向所生成任意曲面。


3242041

  • 3.1创建曲面

3.1.3牵引曲面

“牵引曲面”功能 ,就是以当前的构图面为牵引平面,将一条或多条外形轮廓按照指定的长度和角度牵引出曲面或牵引到指定的平面。


3242041

3 曲面造型

  • 3.2曲面修剪

3.2.1曲面倒圆角

曲面倒圆角,就是在两组已知曲面之间创建圆角曲面,使两组曲面进行圆角过渡连接。选择【绘图】/【绘制曲面】/【倒圆角】命令,可看到在其下级菜中有3种曲面倒圆角方式,即:曲面/曲面、曲线/曲面、曲面/平面。

•“曲面与曲面”功能 ,就是在两组曲面之间产生圆角曲面。


3242041

  • 3.2曲面修剪

•“曲线与曲面”功能 ,就是在一组曲面与一条曲线之间产生曲面倒圆角。

•“曲面与平面”功能 ,就是在一组曲面与一个平面之间产生曲面倒圆角。


3242041

  • 3.2曲面修剪

3.2.2 曲面补正

“曲面补正”功能 ,就是将选定的曲面沿着其法线方向移动一定的距离。其相应的操作栏如图所示。


3242041

  • 3.2曲面修剪

3.2.3 修整曲面

“修整曲面”功能,就是对一个或多个曲面进行修剪所产生的新的曲面。选择【绘图】/【绘制曲面】/【修整】命令,可看到在其下级菜中有3种曲面修整方式,即:修整至曲面、修整至曲线、修整至平面。

修整至曲面


3242041

  • 3.2曲面修剪

3.2.3 修整曲面

修整至曲线


3242041

  • 3.2曲面修剪

3.2.4曲面分割

“曲面分割”功能 ,就是将所选择的一个曲面按照选择的位置和方向打断。


3242041

  • 3.2曲面修剪

3.2.5 填补内孔

“填补内孔”功能 ,就是对曲面或实体面上的破孔和烂面进行填补,从而产生一个新的独立曲面。


3242041

  • 3.2曲面修剪

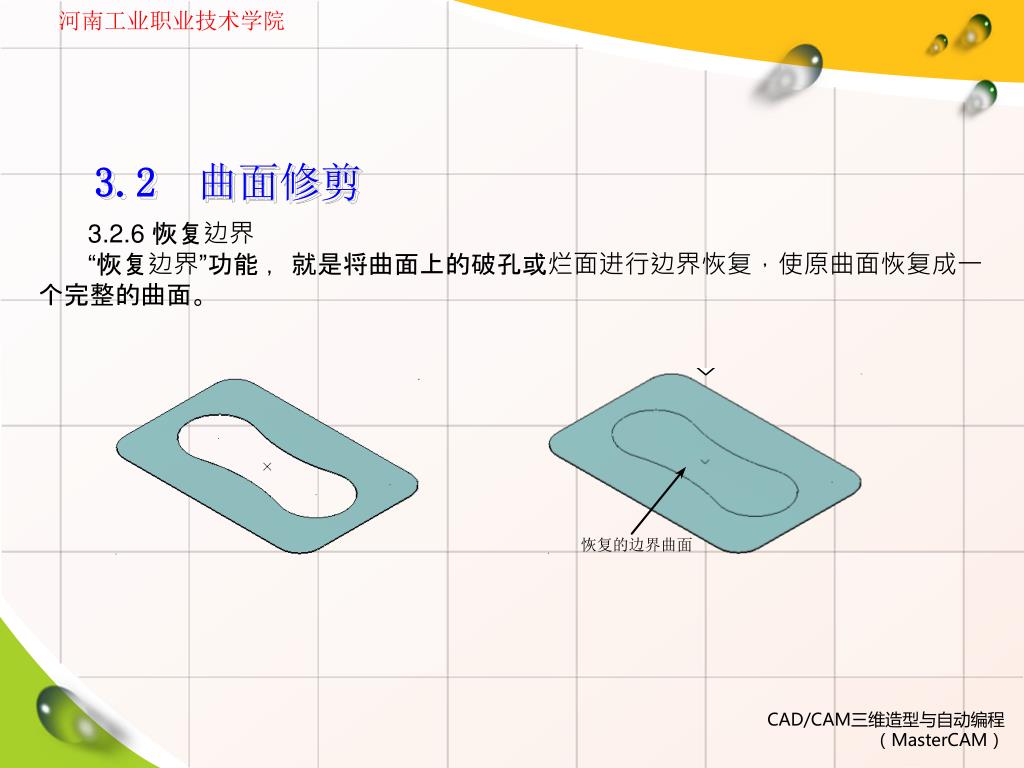

3.2.6 恢复边界

“恢复边界”功能 ,就是将曲面上的破孔或烂面进行边界恢复,使原曲面恢复成一个完整的曲面。


3242041

  • 3.2曲面修剪

3.2.6 恢复边界

“恢复边界”功能 ,就是将曲面上的破孔或烂面进行边界恢复,使原曲面恢复成一个完整的曲面。


3242041

  • 3.2曲面修剪

3.2.7 曲面延伸

“曲面延伸”功能 ,就是将已知曲面的宽度或长度延伸到指定平面或一定的距离。


3242041

  • 3.2曲面修剪

3.2.8 曲面熔接

曲面熔接,就是将两个或多个曲面以一个或多个平滑的曲面进行相切连接。

“两曲面熔接”功能 , “三曲面熔接”功能 ,“三圆角曲面”功能 。


3242041

  • 3.3工作任务

  • 任务1


3242041

  • 3.3工作任务

  • 任务2


3242041

  • 3.3工作任务

  • 任务3


Thank you

Thank You!
