Presentation Transcript


Staklo

Staklo


Vrste stakla

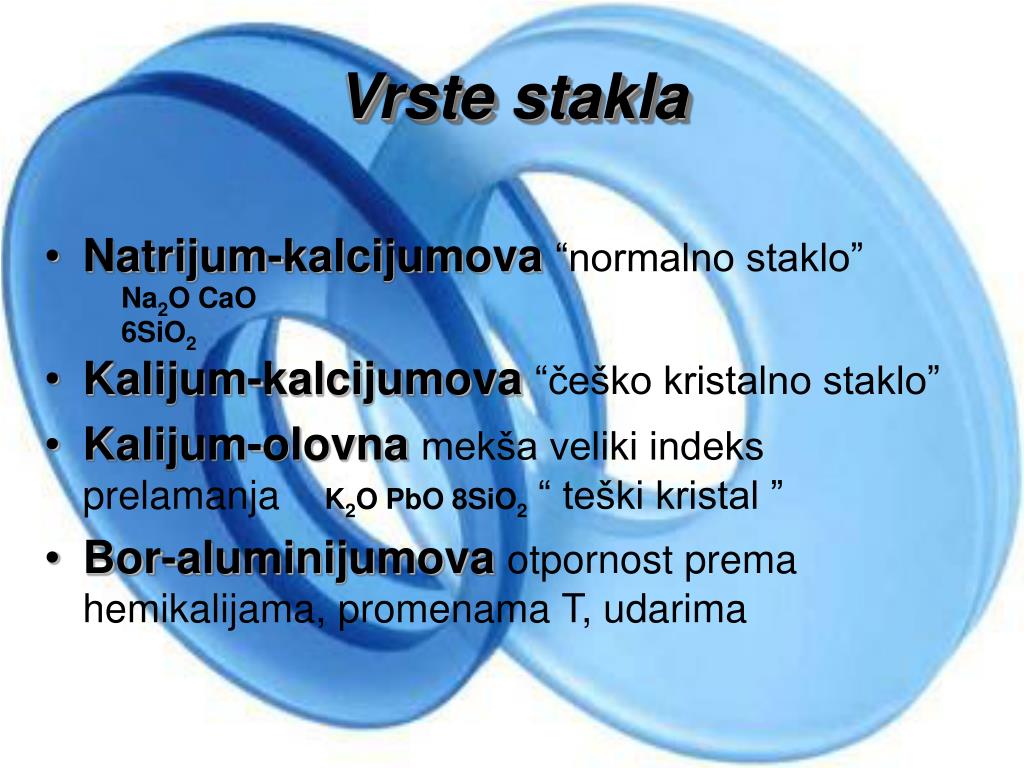

Vrste stakla

  • Natrijum-kalcijumova“normalno staklo”

  • Kalijum-kalcijumova“češko kristalno staklo”

  • Kalijum-olovnamekša veliki indeks prelamanja K2O PbO 8SiO2“ teški kristal ”

  • Bor-aluminijumovaotpornost prema hemikalijama, promenama T, udarima

Na2O CaO 6SiO2


Proizvodnja stakla

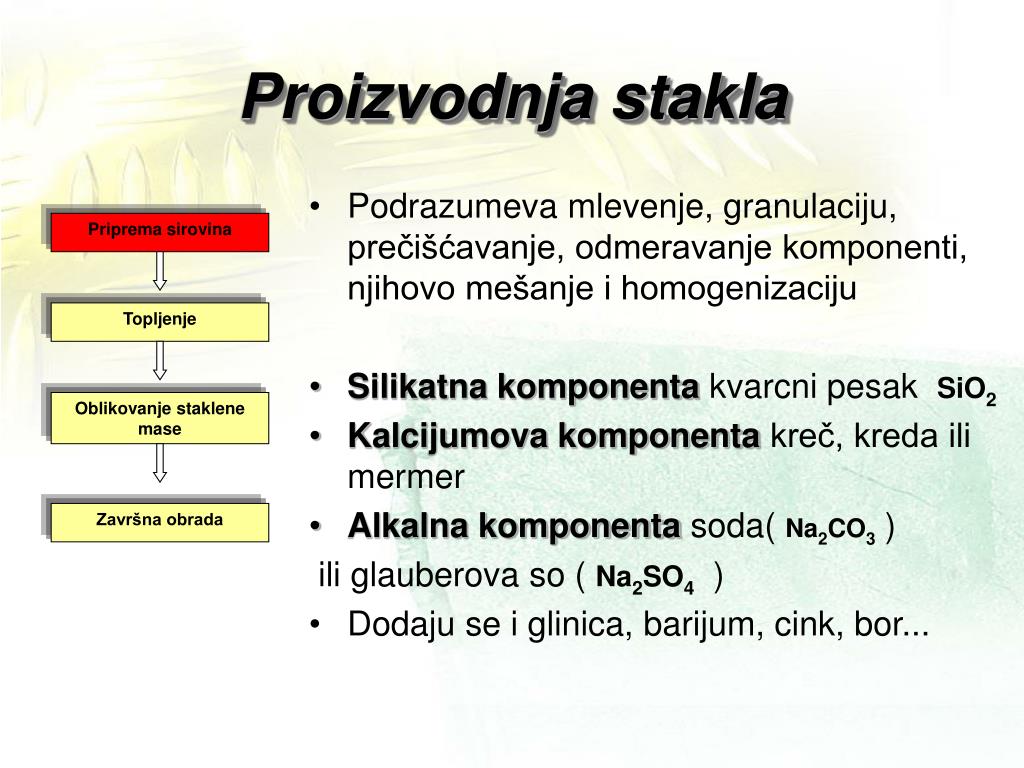

Proizvodnja stakla

  • Podrazumeva mlevenje, granulaciju, prečišćavanje, odmeravanje komponenti, njihovo mešanje i homogenizaciju

  • Silikatna komponenta kvarcni pesak SiO2

  • Kalcijumova komponenta kreč, kreda ili mermer

  • Alkalna komponenta soda( Na2CO3 )

    ili glauberova so ( Na2SO4 )

  • Dodaju se i glinica, barijum, cink, bor...

Priprema sirovina

Topljenje

Oblikovanje staklene mase

Završna obrada


Staklo

Priprema sirovina

  • Na temperaturi 1300 – 1500 0C

    U pećima

    • sa loncima ( 400-800 kg )

    • kadnim ( 300 t )

  • Obezbojavanje

  • Bistrenje

  • Hlađenje do 700 – 800 0C

Topljenje

Oblikovanje staklene mase

Završna obrada


Osobine stakla

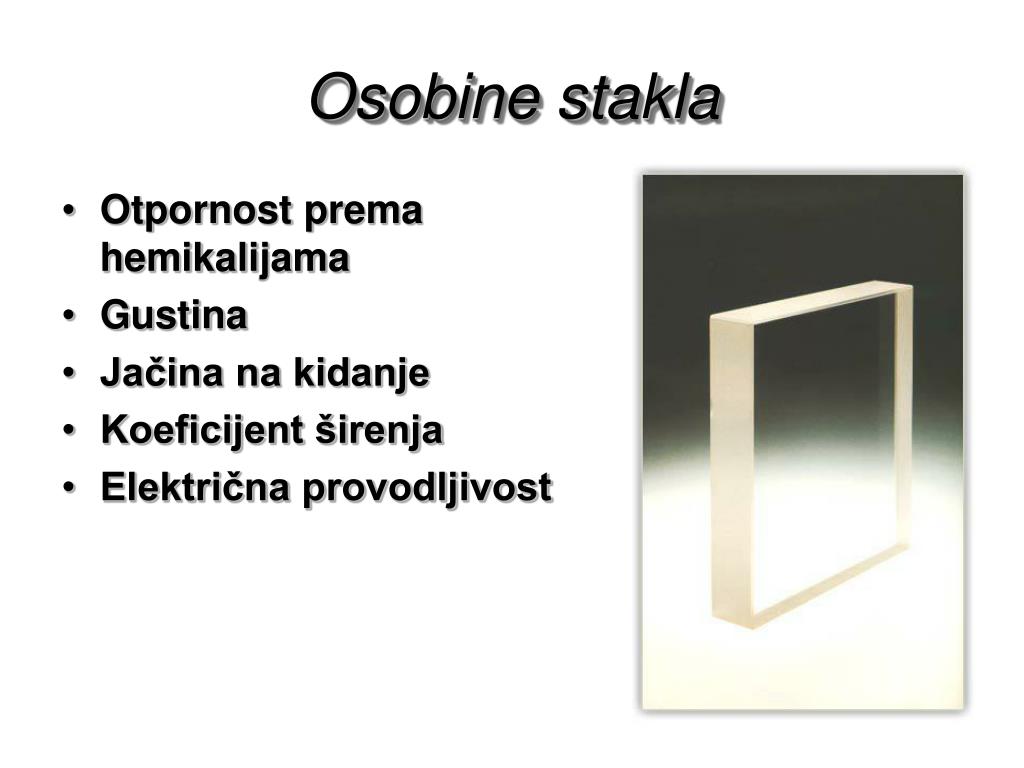

Osobine stakla

  • Otpornost prema hemikalijama

  • Gustina

  • Jačina na kidanje

  • Koeficijent širenja

  • Električna provodljivost


Proizvodi od stakla

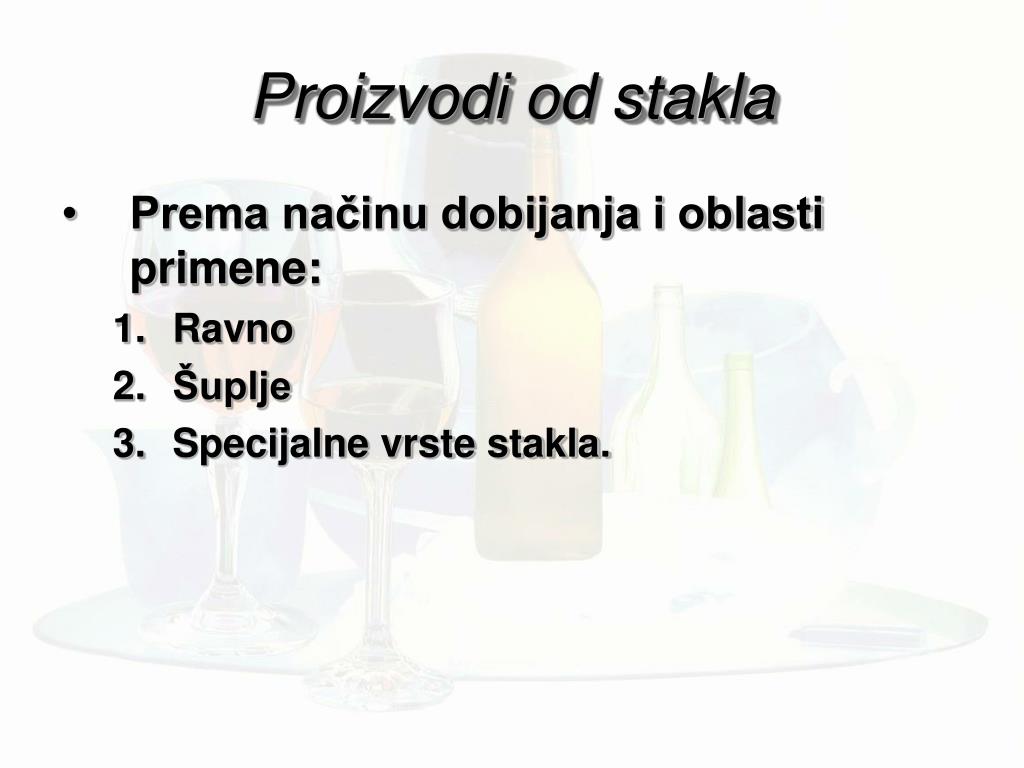

Proizvodi od stakla

  • Prema načinu dobijanja i oblasti primene:

    • Ravno

    • Šuplje

    • Specijalne vrste stakla.


Ravno staklo

Ravno staklo

  • Dobijanje livenjem presovanjem i izvlačenjem

  • Prozorska stakla Na

  • Stakla za izloge i ogledala

  • Sigurnosno staklo

  • Armirano staklo

  • Ornament staklo

    Gustina ravnog stakla iznosi 2.5 kg/m kv mm.

    Kvadratni metar stakla debljine 1 mm težak je 2.5 kg

    Tvrdoca (otpornost na abraziju) iznosi 6-7 po Mosovoj skali.

    Mehanicka cvrstoca: otpornost na pritisak 900 N/m kvadratu

    Otpornost na istezanje: 30-90 N/mm kv metru

    Otpornost na savijanje: 30N/mm kv metru

    Modul elasticnosti: 70.000 N/mm kv metru

    Poasonov broj: 0.22

    Koeficijent linearnog širenja 90x10-7 mm/K

    Propustljivost svetlosti: 88-92%.


Ravno staklo1

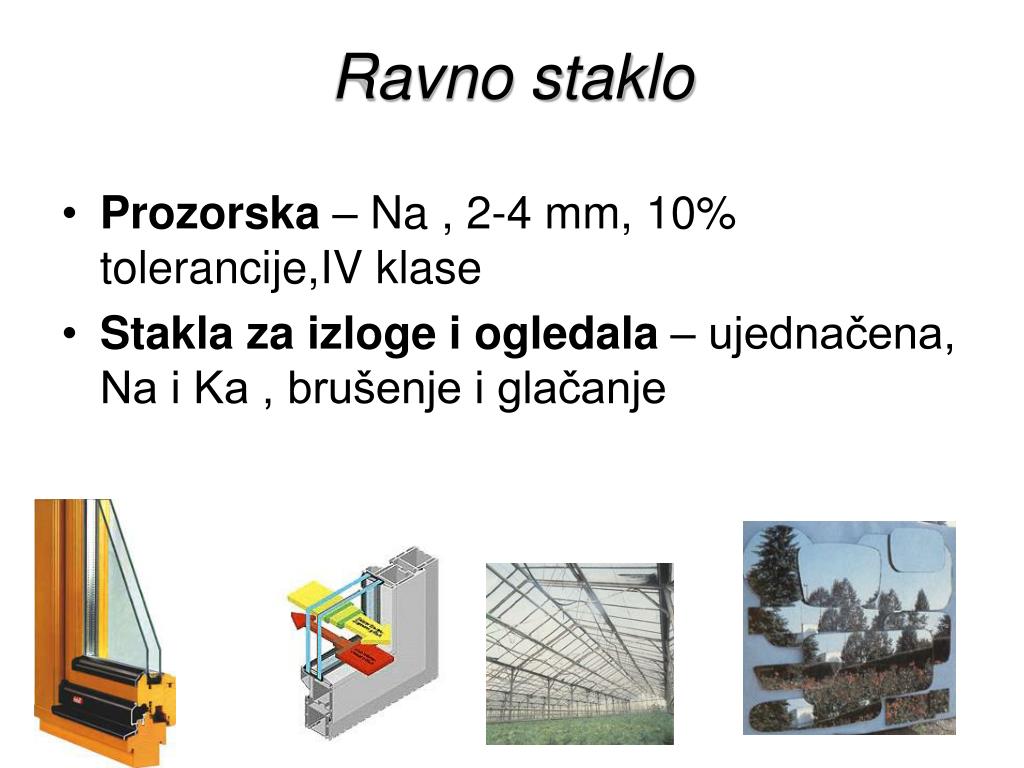

Ravno staklo

  • Prozorska – Na , 2-4 mm, 10% tolerancije,IV klase

  • Stakla za izloge i ogledala – ujednačena, Na i Ka , brušenje i glačanje


Ravno staklo2

Ravno staklo

  • Sigurnosno- kaljeno staklo se zagreva do temperature omekšavanja (813-833 K), a zatim naglo hladi. Na taj nacin dolazi do stvaranja ravnomerno rasporedenih napona, koji povecavaju otpornost stakla na savijanje od 40 na 147 N/mm kvadratnom

  • Armirano staklo


Ravno staklo3

Ravno staklo

  • Ornament staklo- valjanjem


Uplje staklo

Šuplje staklo

  • Dobijanje- duvanje, presovanje u kalupima i livenje

  • Ambalažno staklo

  • Industrijsko i tehničko

  • Gradjevinsko

  • Laboratorijsko i medicinsko


Uplje staklo1

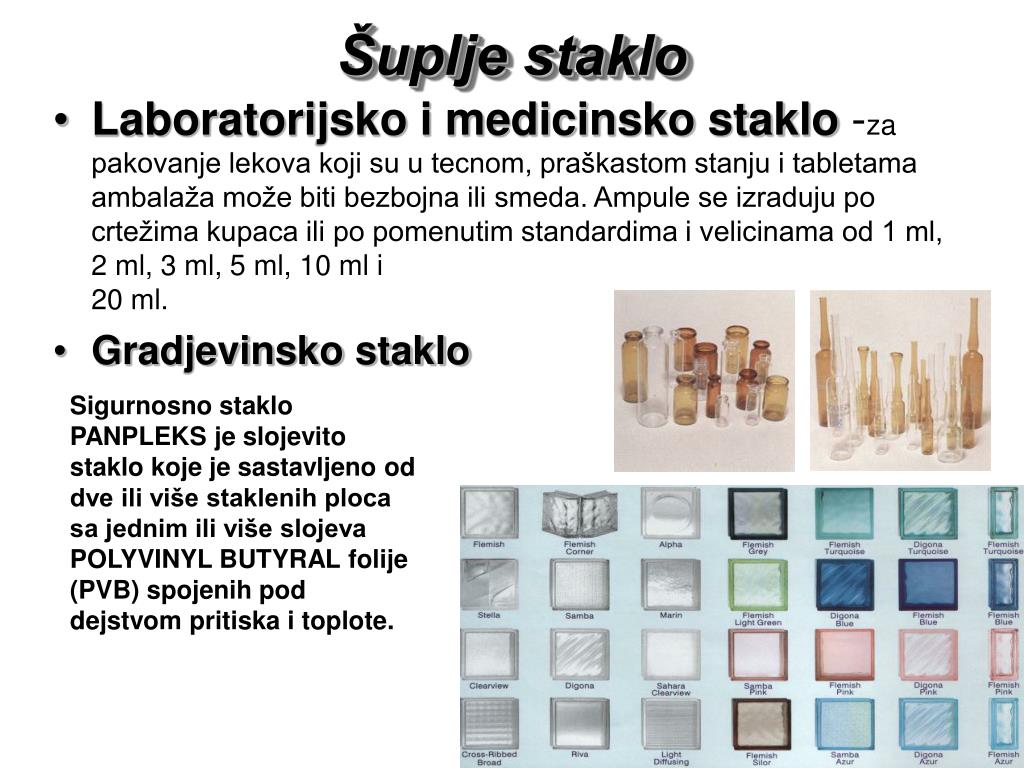

Šuplje staklo

  • Laboratorijsko i medicinsko staklo -za pakovanje lekova koji su u tecnom, praškastom stanju i tabletama ambalaža može biti bezbojna ili smeda. Ampule se izraduju po crtežima kupaca ili po pomenutim standardima i velicinama od 1 ml, 2 ml, 3 ml, 5 ml, 10 ml i 20 ml.

  • Gradjevinsko staklo

Sigurnosno staklo PANPLEKS je slojevito staklo koje je sastavljeno od dve ili više staklenih ploca sa jednim ili više slojeva POLYVINYL BUTYRAL folije (PVB) spojenih pod dejstvom pritiska i toplote.


Kristal

Kristal

  • najfiniji olovni kristal iz dva sloja, u dve boje - takozvani "iberfang".

Dodavanje poludragog kamena, rubina, kobalta ili drugih minerala, kristalni predmeti dobijaju razlicite boje, radi se i po posebnim porudžbinama.

Proizvodi od kristala (24% Pbo) ukrašavaju se brušenjem, tako da svaki komad predstavlja posebnu kreaciju. To je najsloženiji, ali i najlepši proizvod.


Specijalne vrste stakla

Specijalne vrste stakla

  • Optičko staklo

  • Staklena vuna

  • Filter stakla-usmerivači svetlosti

    apsorpciona i selektivno-apsorpciona i sa Pb.

    Obrada: presovano, duvano, rezano,

    brušeno, polirano.

    Oblici:filteri signalizacije u avio saobraćaju

    filteri signalizacije u železničkom saobraćaju

    filteri signalizacije u pomorskom i rečnom saobraćaju


Staklo

  • Staklena vuna – brzim izvlačenjem rastopljenog stakla ili ubrizgavanjem pare visokog pritiska u staklenu masu

  • Optičko staklo- posebna pažnja se posvećuje hladjenju

    Obrada: liveno, presovano, rezano, brušeno, polirano.

    Oblici: blok staklo, prizme, ploče, sočiva, šipke, cevi


Staklo
