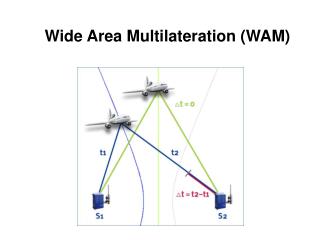

  1. Wide AreaMultilateration (WAM)

  2. Multisztatikus radar • Multisztatikus radar: egy forrás, több vevő • Aktív: saját adó, TOA – Time of Arrival

  3. Multilateráció • Passzív: külső, független jelforrás (pld. SSR transzponder)TDOA – Time Difference of Arrival • TDOA  Multilateráció, hiperbolikus helymeghatározás

  4. Multilaterális elrendezés

  5. A multilaterális elrendezés TDOA – Time Difference of Arrival

  6. Hiperbola, hiperboloid Definíció:A hiperbolaazoknak a Ppontoknak amértanihelye a síkon, amelyek a sík kétadottpontjától, azF1ésF2fókuszpontoktólvalótávolságaik (r1, ésr2vezérsugarak) különbségénekabszolútértékeállandó (2a). |r1-r2|=állandó=2a

  7. Hiperbola felület kialakulás 0-2 mérőpontokra

  8. Hiberboloidok metszéspontja

  9. Milyen jeleket használhatunk?

  10. Alapprobléma: időszinkron biztosítása

  11. WAM szinkronizációs lehetőségek

  12. Közös óra

  13. Lokális órák

  14. Lokális órák transzponderes szinkronnal

  15. Lokális órák GPS szinkronnal

  16. Lokális órák GPS szinkronnal (azonos műholdakkal)

  17. WAM szinkronizációk összevetése

  18. WAM rendszer realizáció Lokális órák GPS szinkronnal

  19. GPS alapú szinkronizáció megvalósítása • PLL alapú referencia-órajel szolgáltatás PPS  Referencia-órajel (1 Hz  107 Hz)

  20. Modelláramkör

  21. GPS alapú referencia óra

  22. Mérési eredmények I. • Közös„PPS” jel • 10 perc • 6 ns smért • 4 ns seszköz

  23. 30 perc • Két független eszköz • 49 nss szórás

  24. WAMLAT rendszer

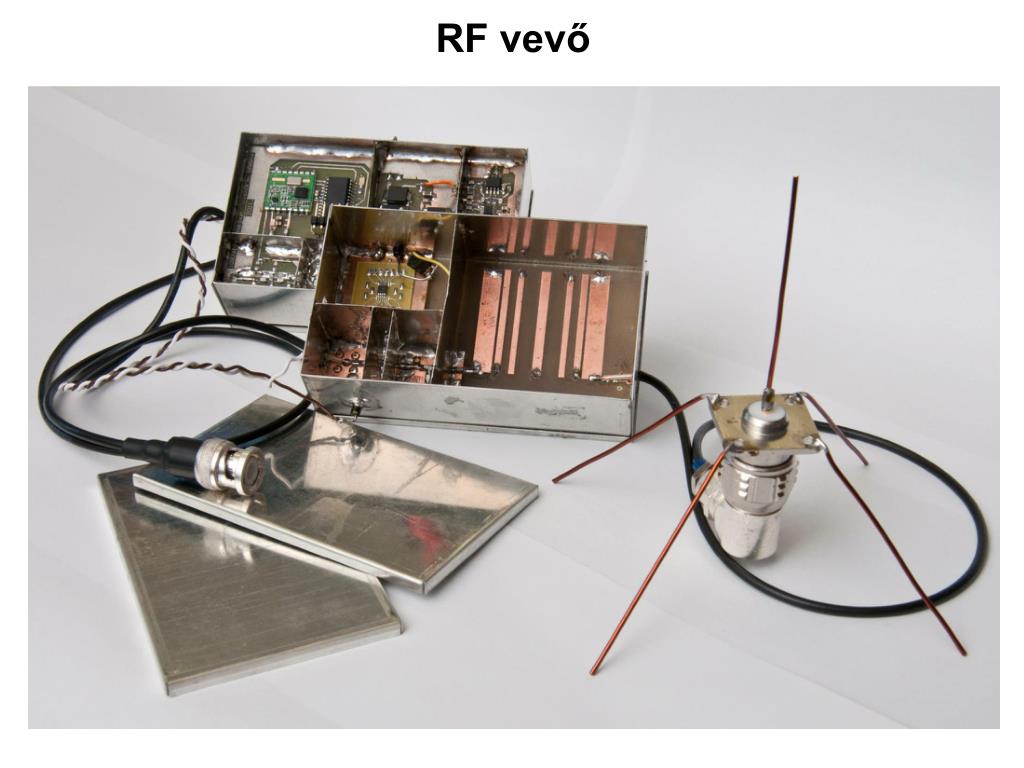

  25. RF vevő

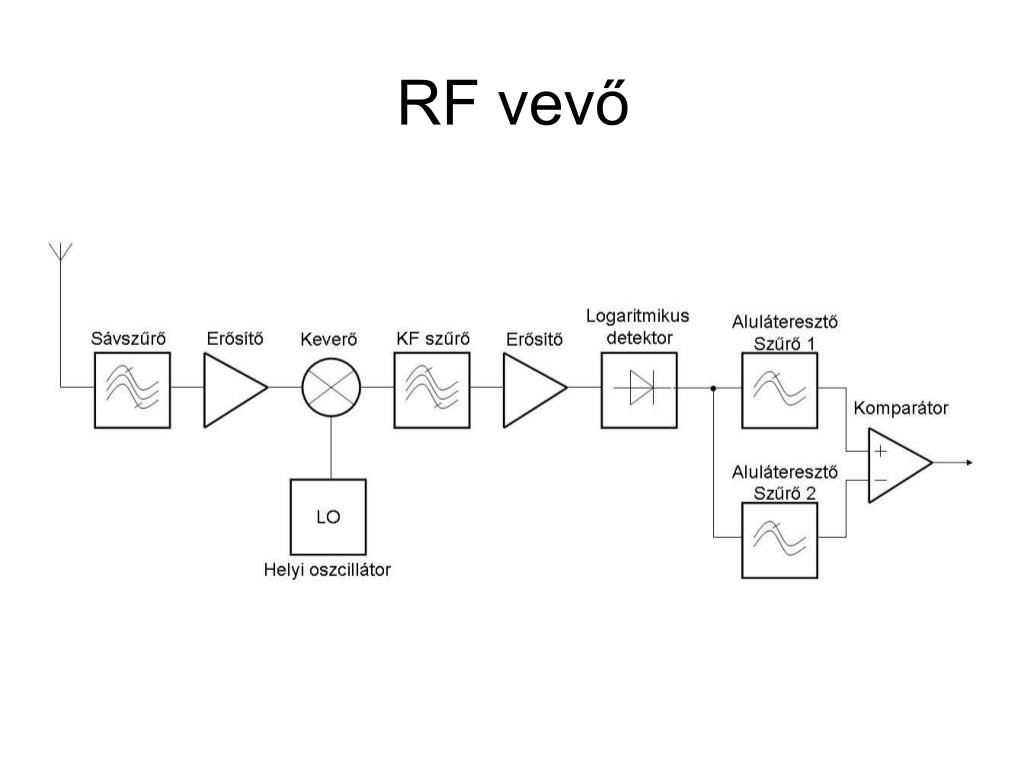

  26. RF vevő

  27. Adatfeldolgozó egység

  28. Első tesztmérés

  29. Megjelenítés Köszönöm a figyelmet!
