  1. ReferatOperationsverstärker Betreuer: Michael Schlüter 08.05.2008 Dengke Ye

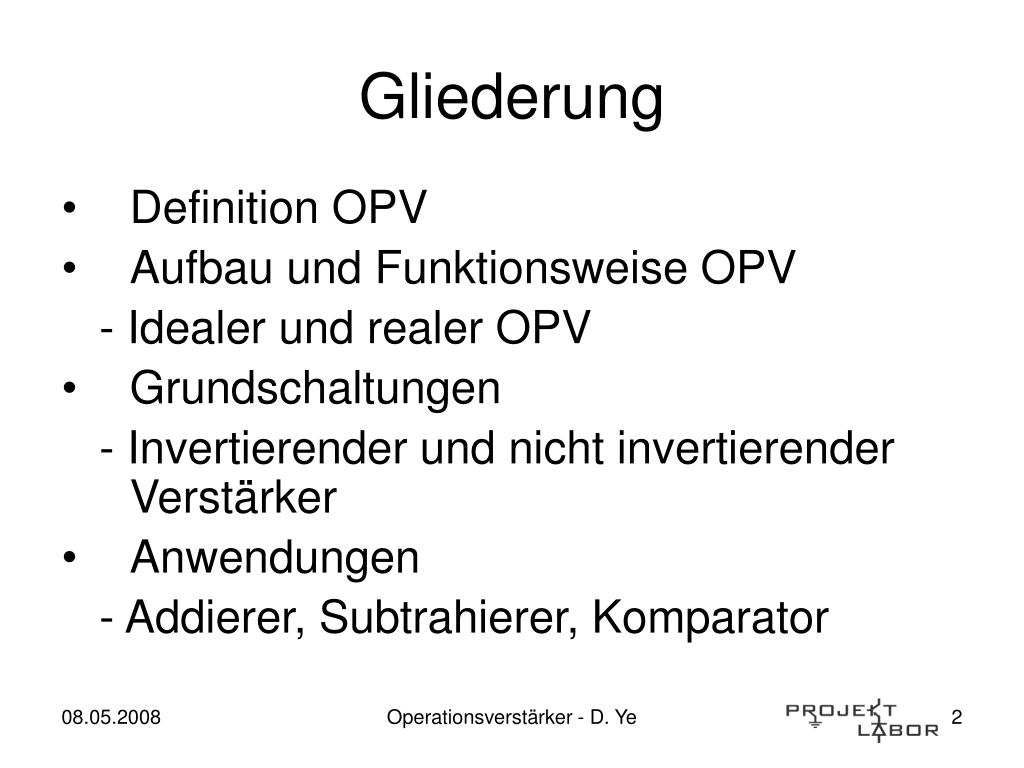

  2. Gliederung • Definition OPV • Aufbau und Funktionsweise OPV - Idealer und realer OPV • Grundschaltungen - Invertierender und nicht invertierender Verstärker • Anwendungen - Addierer, Subtrahierer, Komparator Operationsverstärker - D. Ye

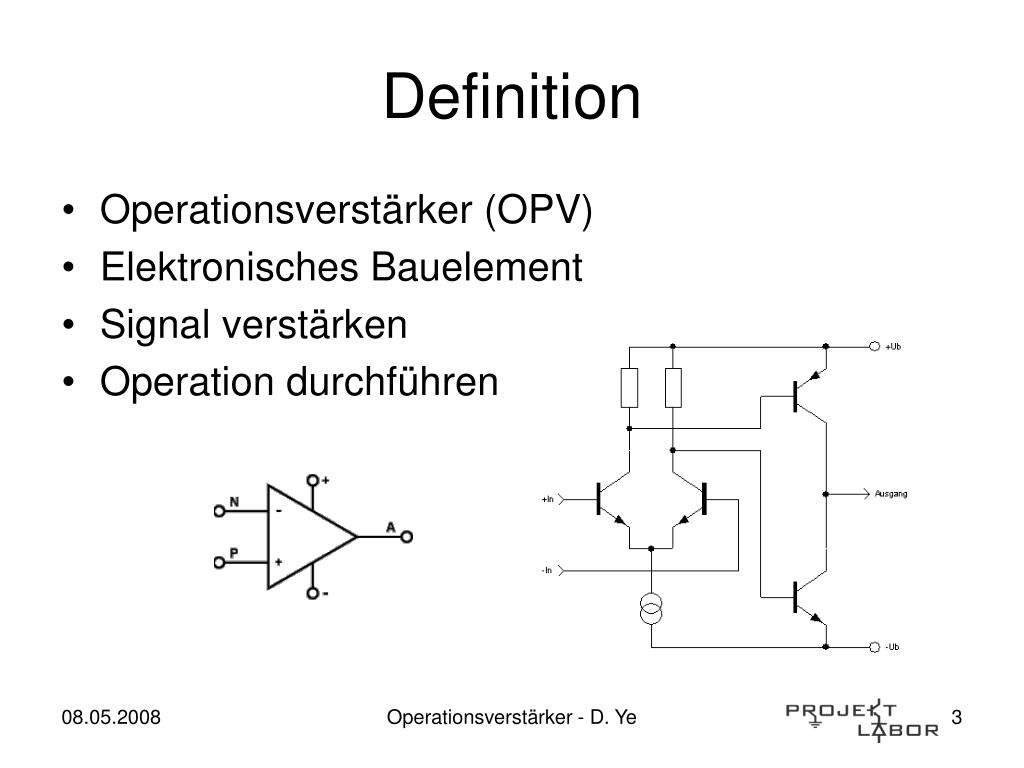

  3. Definition • Operationsverstärker (OPV) • Elektronisches Bauelement • Signal verstärken • Operation durchführen Operationsverstärker - D. Ye

  4. Aufbau und Funktionsweise • Differenzverstärker, Zwischenverstärker, Endstufe • Zwei Eingänge P- und N-Eingang • Galvanische Kopplung • Negative und Positive Betriebsspannung • Spannung betragsmäßig gleich groß • ±5V, ±12V und ±15V Operationsverstärker - D. Ye

  5. Idealer Operationsverstärker • Verstärkungsfaktor unendlich groß • Eingangswiderstand unendlich groß • Kein Ausgangswiderstand • Frequenzbereich 0…unendlich • Rauschen/Verzerrung vernachlässigbar Operationsverstärker - D. Ye

  6. Realer Operationsverstärker • Verstärkungsfaktor paar hundert tausend • Eingangswiderstand bis 1 MOhm • Ausgangswiderstand bis 100 Ohm • Frequenzbereich 0..100MHz Operationsverstärker - D. Ye

  7. Invertierender Verstärker • Parallel-Spannungs-Gegenkopplung • Positiver Eingang an Masse • Virtuelle Masse am N-Eingang • Strom von Masse zu neg. Spannungsquelle Operationsverstärker - D. Ye

  8. Nicht invertierender Verstärker • Reihen-Spannungs-Gegenkopplung • Eingangssignal zum Ausgangssignal phasengleich • Rückkopplung des Ausgangssignals Operationsverstärker - D. Ye

  9. Addierer • Prinzip des invert. Verstärkers • Zwei oder mehr Eingänge • Weitere Spannungsquelle mögl. • Addieren von Spannungen und Strömen Operationsverstärker - D. Ye

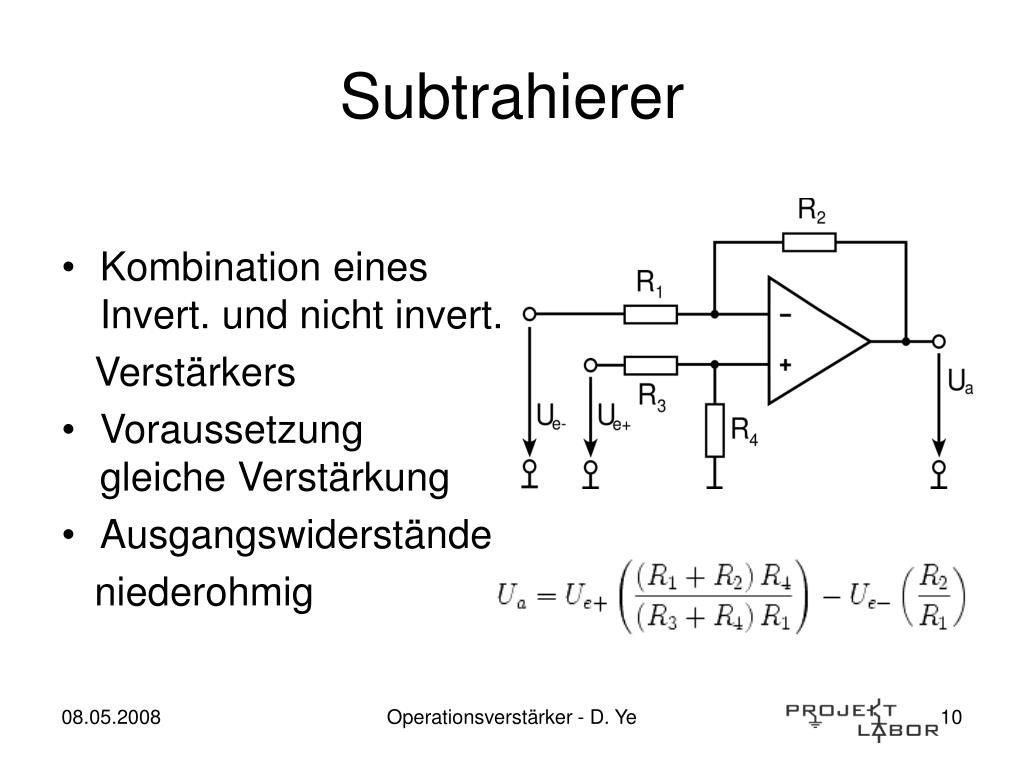

  10. Subtrahierer • Kombination eines Invert. und nicht invert. Verstärkers • Voraussetzung gleiche Verstärkung • Ausgangswiderstände niederohmig Operationsverstärker - D. Ye

  11. Komparator ohne Hysterese • Einfache OPV-Schaltung • Analoger Spannungsvergleicher • Rechtechförmiges Ausgangssignal • Ausgang abhängig von Eingang Kennlinie des Komparators Operationsverstärker - D. Ye

  12. Komparator mit Hysterese • Mitkopplung (positive Rückkopplung) • Schmitt-Trigger • Analoger Vergleicher mit Schwellwert • Hysterese-Spannung Kennlinie des Komparators Operationsverstärker - D. Ye

  13. Quellen • Operationsverstärker H.Vahldiek • Operationsverstärker Hirschmann • Operationsverstärker Jef Hay • Grundschaltung K.Beuth/W. Schmusch • Elemente der angewandten Elektronik 15. Auflage • Skript Schaltungstechnik mit Operationsverstärkern • Wikipedia (nur Bilder) 03.05.2008 Operationsverstärker - D. Ye

  14. Ende Vielen Dank für Ihre Aufmerksamkeit

  15. Fragen???
