烟气排放连续监测系统

1. 烟气排放连续监测系统 　　培训教材 2008年3月29日 武汉瑞恒工控 027-87505216

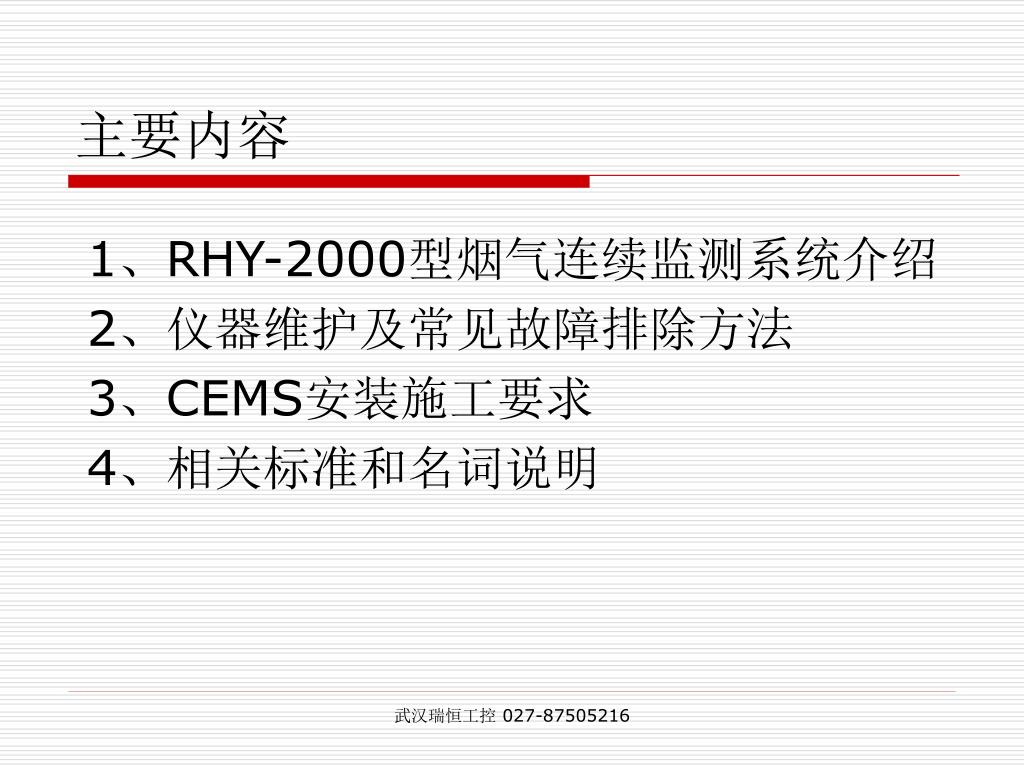

2. 主要内容 1、RHY-2000型烟气连续监测系统介绍 2、仪器维护及常见故障排除方法 3、CEMS安装施工要求 4、相关标准和名词说明 武汉瑞恒工控 027-87505216

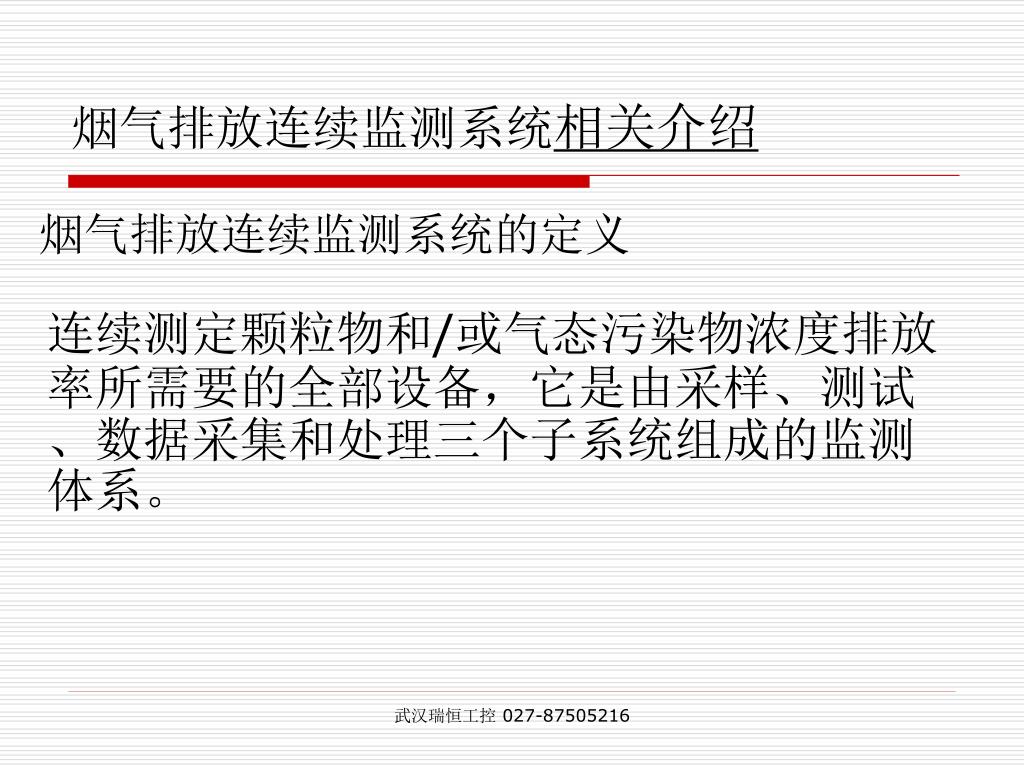

3. 烟气排放连续监测系统相关介绍 烟气排放连续监测系统的定义 连续测定颗粒物和/或气态污染物浓度排放率所需要的全部设备，它是由采样、测试、数据采集和处理三个子系统组成的监测体系。 武汉瑞恒工控 027-87505216

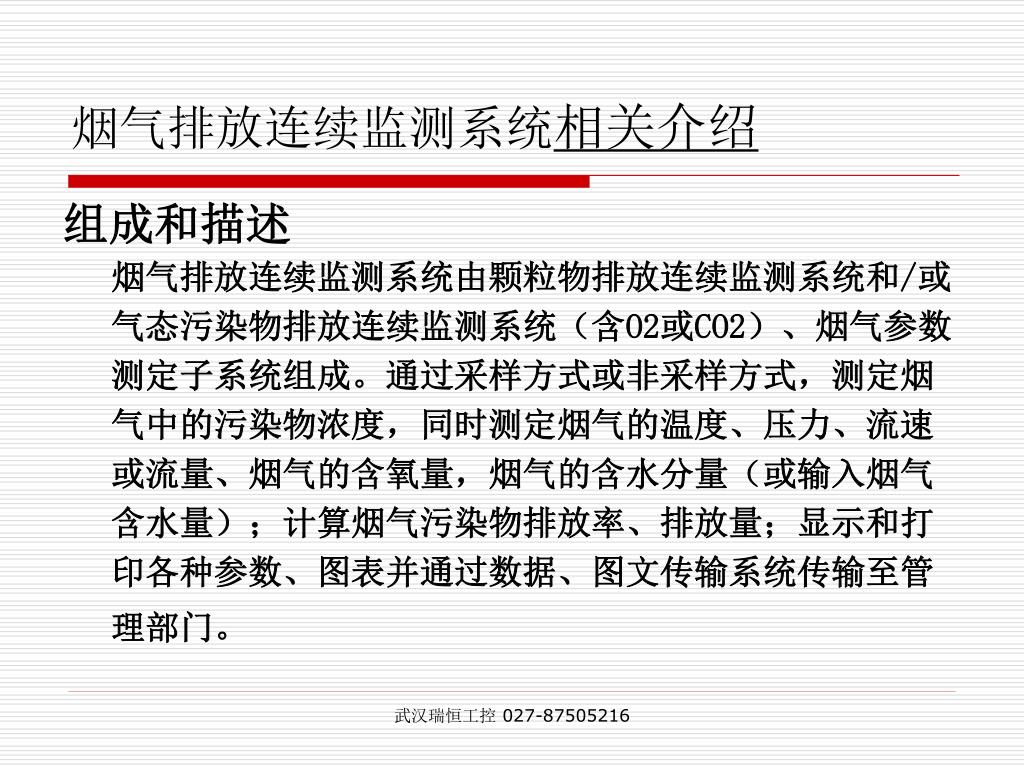

4. 烟气排放连续监测系统相关介绍 组成和描述 烟气排放连续监测系统由颗粒物排放连续监测系统和/或气态污染物排放连续监测系统（含O2或CO2）、烟气参数测定子系统组成。通过采样方式或非采样方式，测定烟气中的污染物浓度，同时测定烟气的温度、压力、流速或流量、烟气的含氧量，烟气的含水分量（或输入烟气含水量）；计算烟气污染物排放率、排放量；显示和打印各种参数、图表并通过数据、图文传输系统传输至管理部门。 武汉瑞恒工控 027-87505216

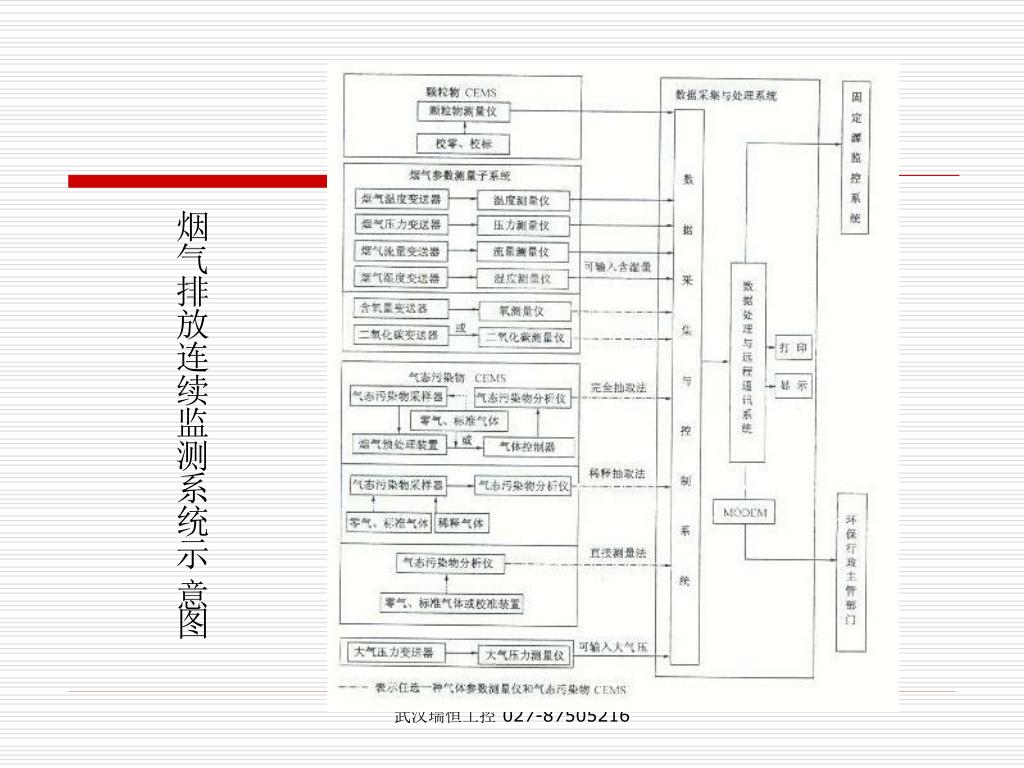

5. 烟 气 排 放 连 续 监 测 系 统 示 意 图 武汉瑞恒工控 027-87505216

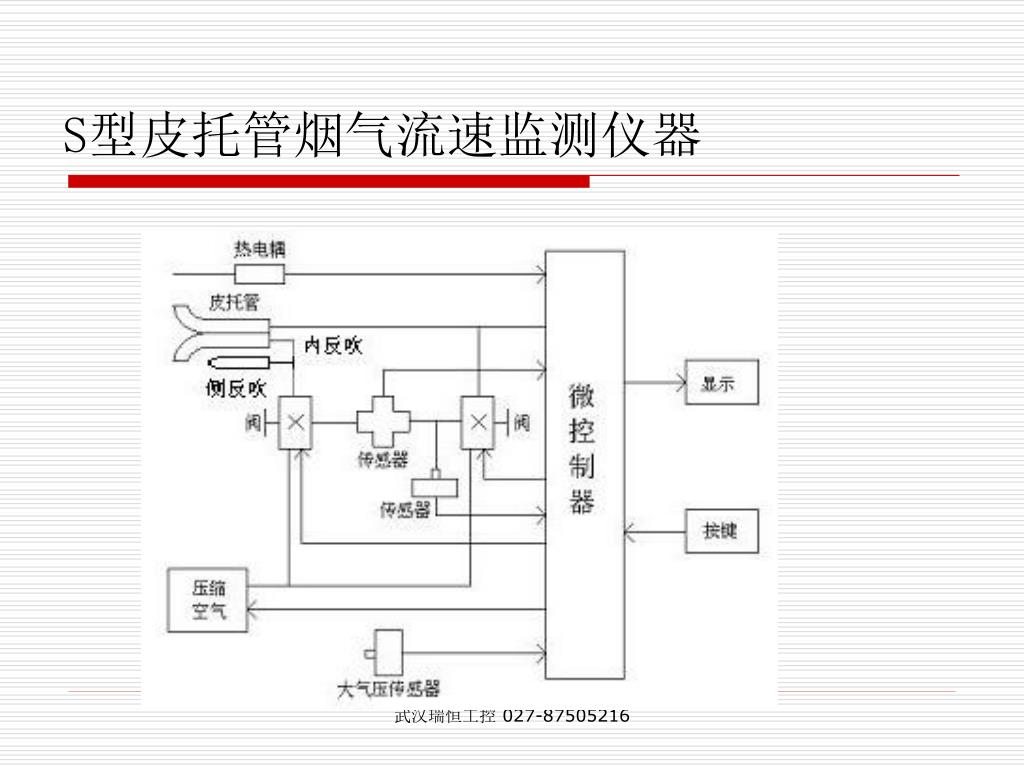

6. S型皮托管烟气流速监测仪器 武汉瑞恒工控 027-87505216

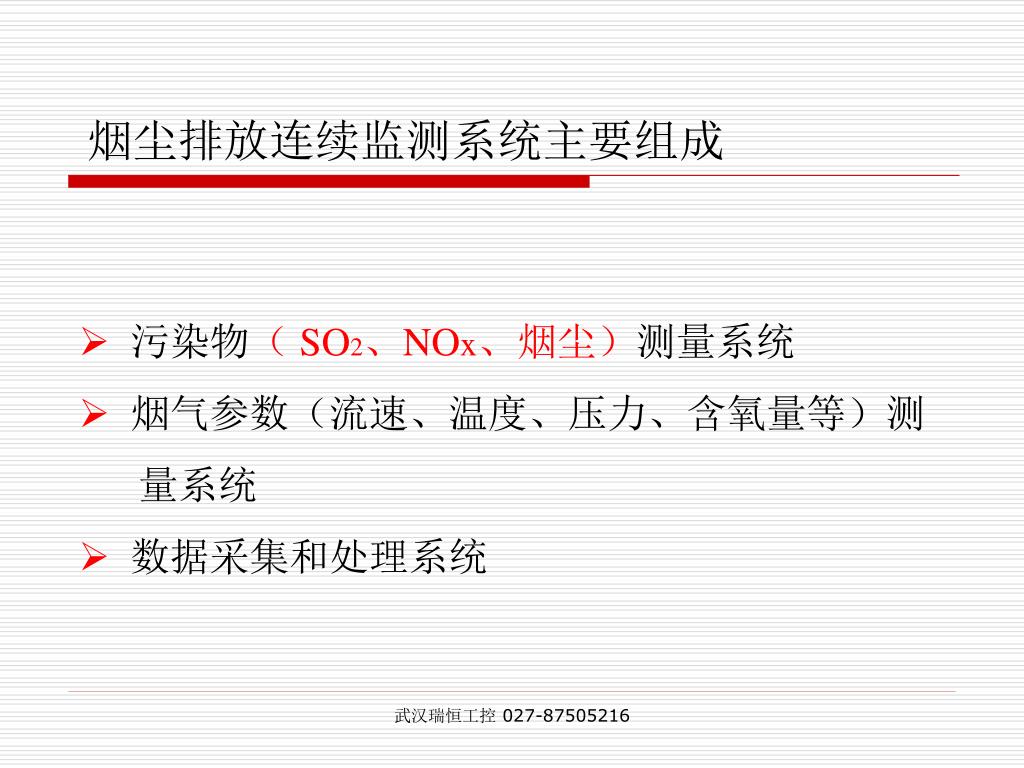

7. 烟尘排放连续监测系统主要组成 • 污染物（ SO2、NOx、烟尘）测量系统 • 烟气参数（流速、温度、压力、含氧量等）测 量系统 • 数据采集和处理系统 武汉瑞恒工控 027-87505216

8. CEM系统组成图 武汉瑞恒工控 027-87505216

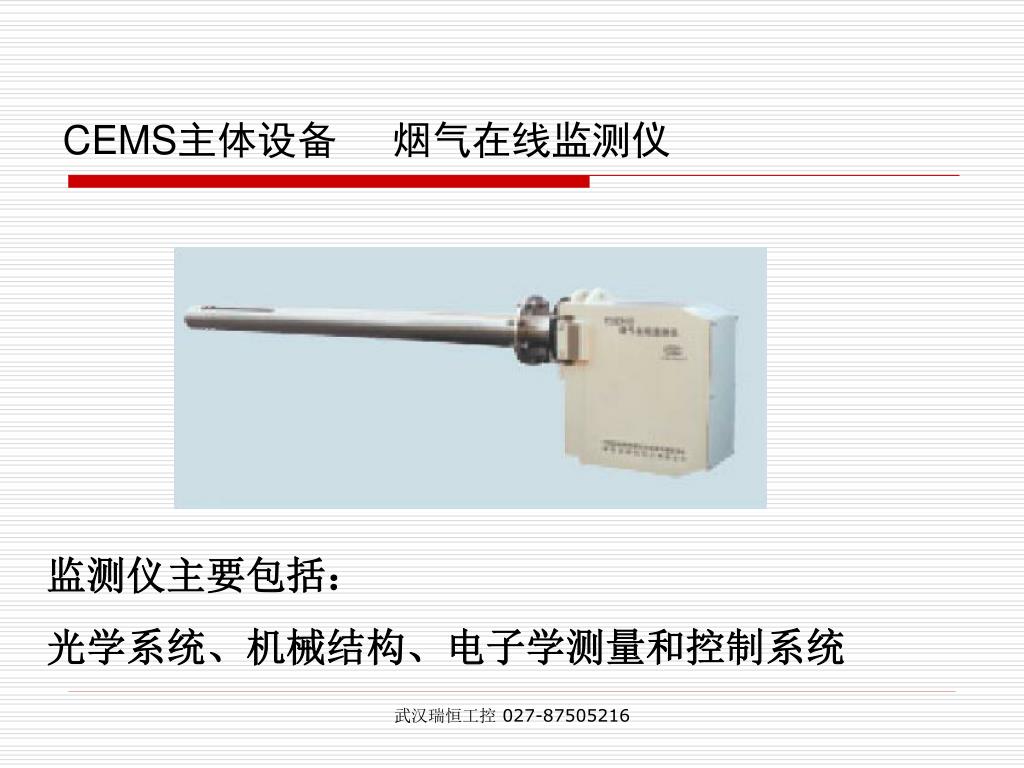

9. CEMS主体设备 烟气在线监测仪 监测仪主要包括： 光学系统、机械结构、电子学测量和控制系统 武汉瑞恒工控 027-87505216

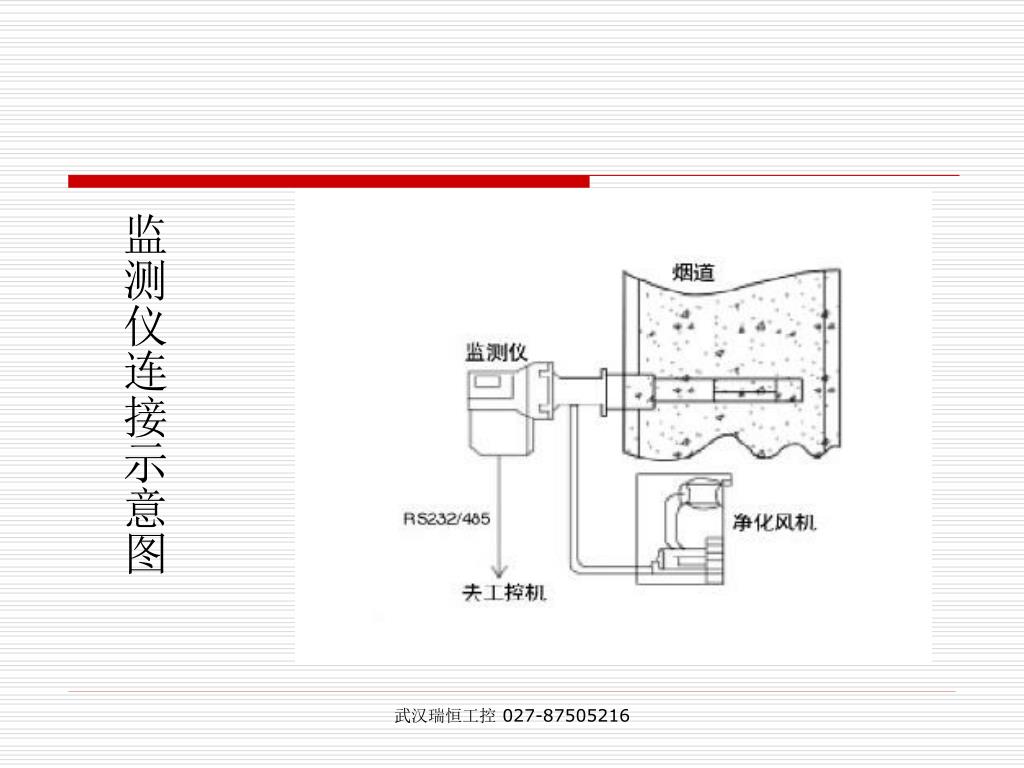

10. 监测仪连接示意图 武汉瑞恒工控 027-87505216

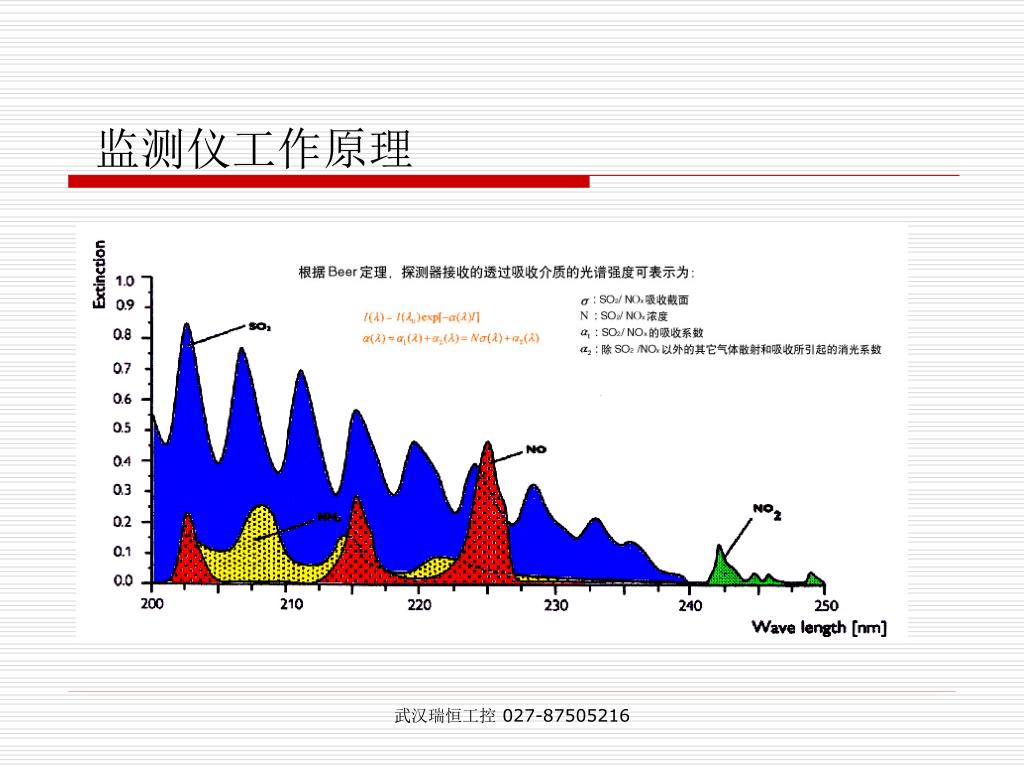

11. 监测仪工作原理 武汉瑞恒工控 027-87505216

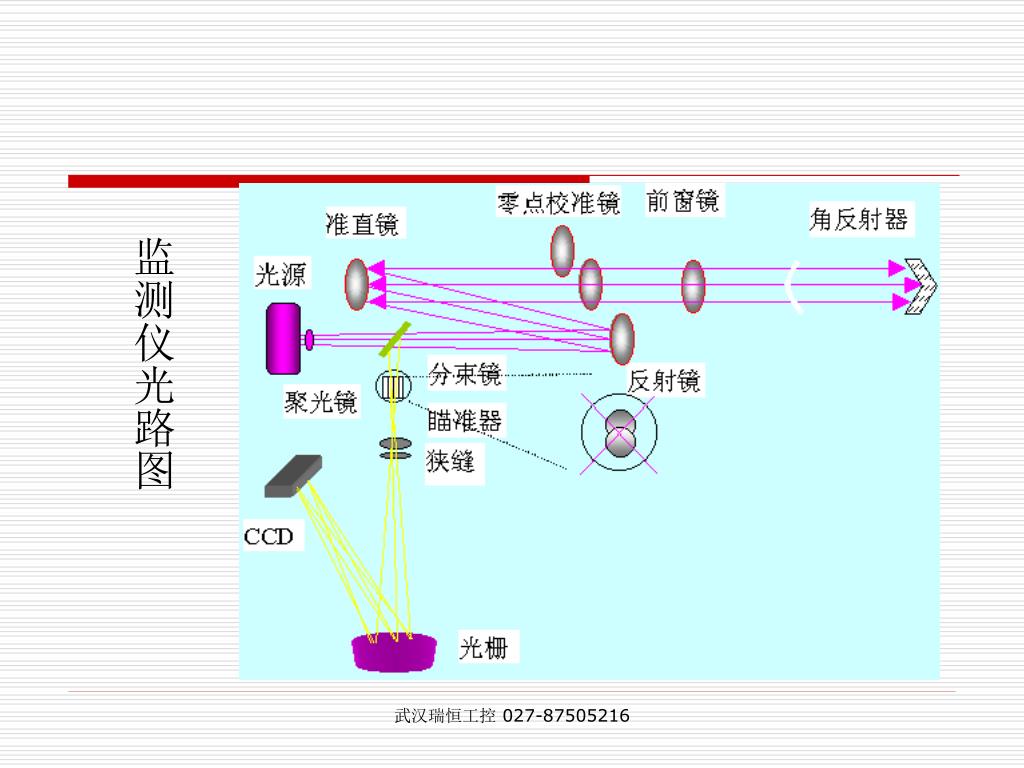

12. 监测仪光路图 武汉瑞恒工控 027-87505216

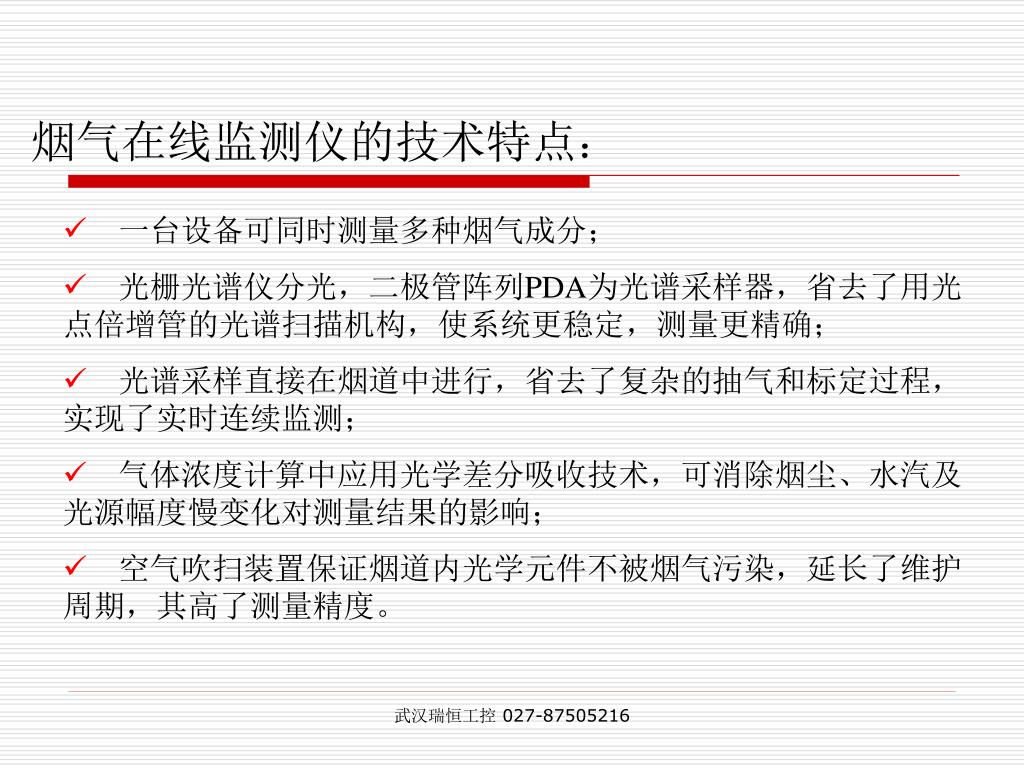

13. 烟气在线监测仪的技术特点： • 一台设备可同时测量多种烟气成分； • 光栅光谱仪分光，二极管阵列PDA为光谱采样器，省去了用光点倍增管的光谱扫描机构，使系统更稳定，测量更精确； • 光谱采样直接在烟道中进行，省去了复杂的抽气和标定过程，实现了实时连续监测； • 气体浓度计算中应用光学差分吸收技术，可消除烟尘、水汽及光源幅度慢变化对测量结果的影响； • 空气吹扫装置保证烟道内光学元件不被烟气污染，延长了维护周期，其高了测量精度。 武汉瑞恒工控 027-87505216

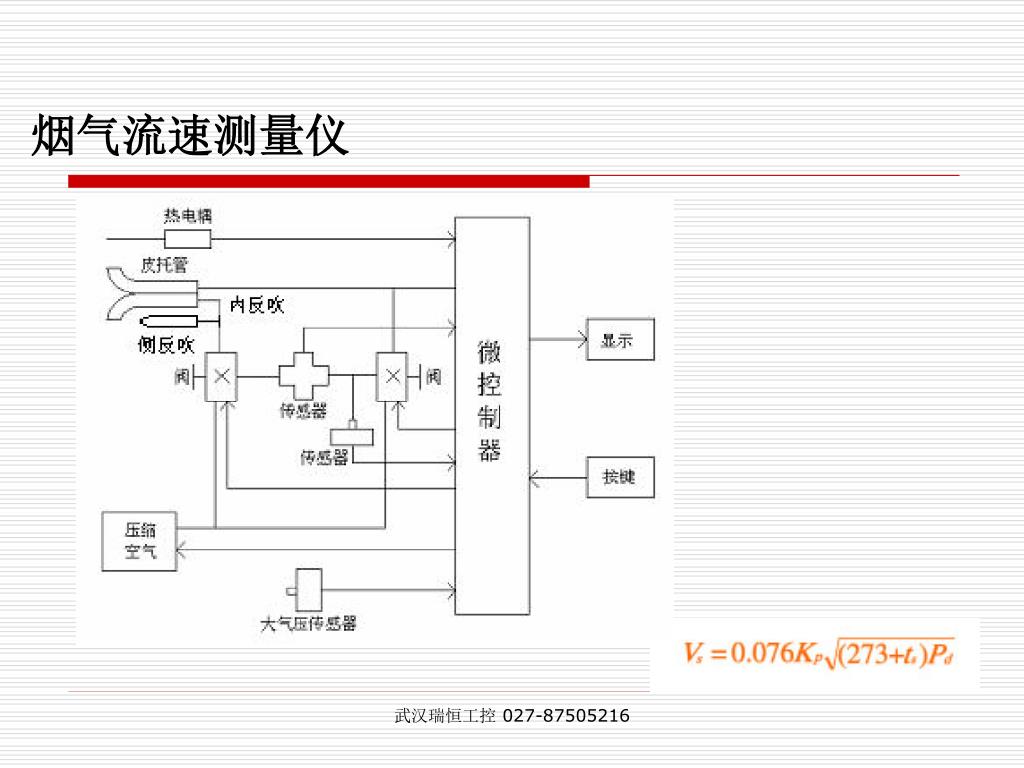

14. 烟气流速测量仪 武汉瑞恒工控 027-87505216

15. 烟气流速测量仪特点 • 测量精度高，稳定性好，可长期连续工作。 • 具备自动反吹系统，可定时清理落入皮托管上的灰尘。 • 关键气路系统及传感器均选用优质进口部件，可靠性高。 • 在线监测仪器内部重要器件工作状况，具备自我诊断功能 ，并输出电流信号提示。 武汉瑞恒工控 027-87505216

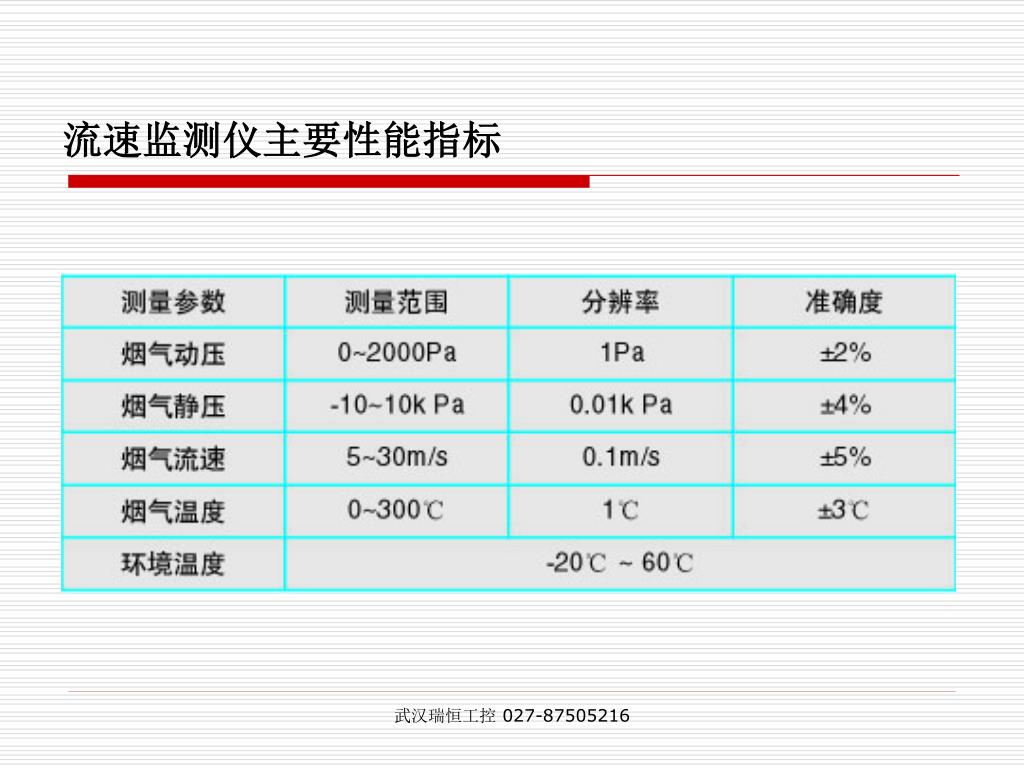

16. 流速监测仪主要性能指标 武汉瑞恒工控 027-87505216

17. 数据采集和处理系统 本系统是用一台通用的工业控制计算机为硬件平台，安装一套专用的数据分析软件，是CEM系统的控制中心，主要完成各种数据的采集、存储、分析、无效数据识别及CEMS日常运行的控制等功能。可计算污染物的排放量，并具有系统管理、自检、数据处理、实时数据显示、存储、历史数据查询、数据报表生成、系统异常自启动、系统故障诊断和报警等功能，同时通过专用数据线或公用电话线，管理人员和环保管理部门可以随时得到现场数据报告和设备工作状态报告，实现远程无人值守。 武汉瑞恒工控 027-87505216

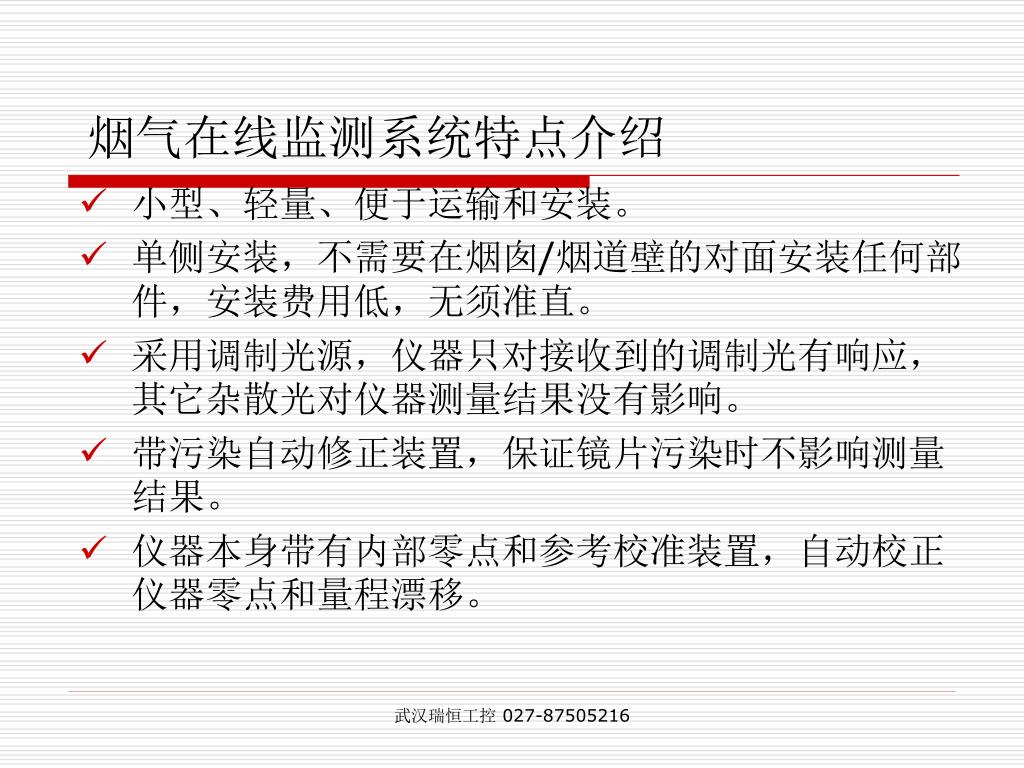

18. 烟气在线监测系统特点介绍 • 小型、轻量、便于运输和安装。 • 单侧安装，不需要在烟囱/烟道壁的对面安装任何部件，安装费用低，无须准直。 • 采用调制光源，仪器只对接收到的调制光有响应，其它杂散光对仪器测量结果没有影响。 • 带污染自动修正装置，保证镜片污染时不影响测量结果。 • 仪器本身带有内部零点和参考校准装置，自动校正仪器零点和量程漂移。 武汉瑞恒工控 027-87505216

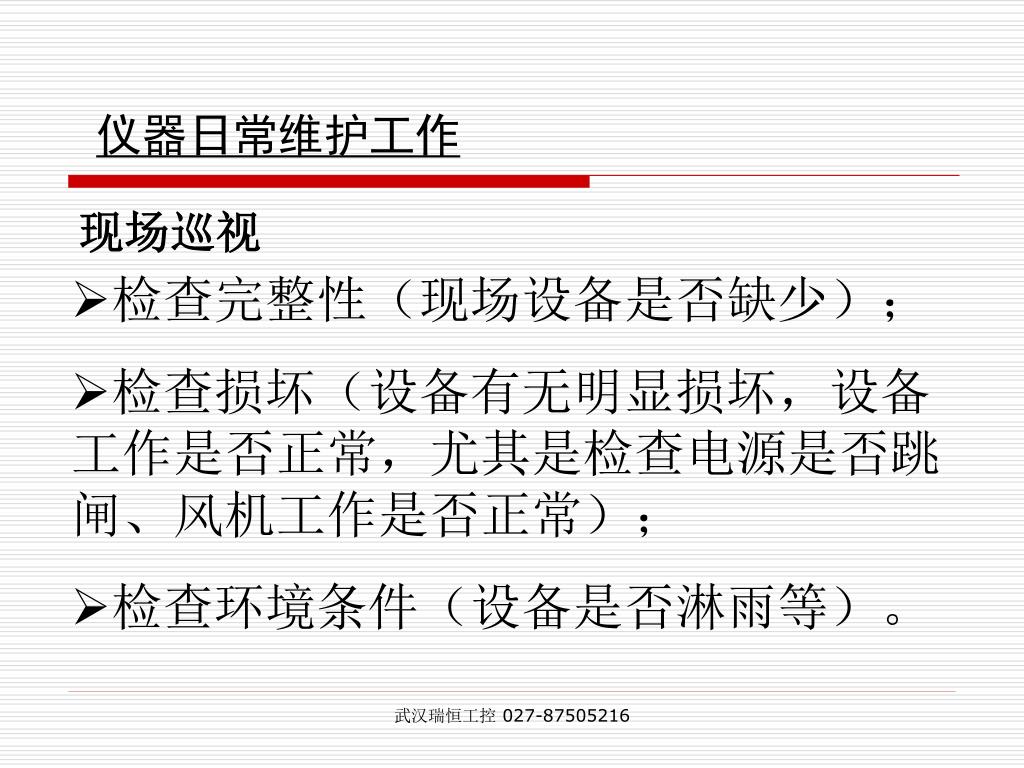

19. 仪器日常维护工作 现场巡视 • 检查完整性（现场设备是否缺少）； • 检查损坏（设备有无明显损坏，设备工作是否正常，尤其是检查电源是否跳闸、风机工作是否正常）； • 检查环境条件（设备是否淋雨等）。 武汉瑞恒工控 027-87505216

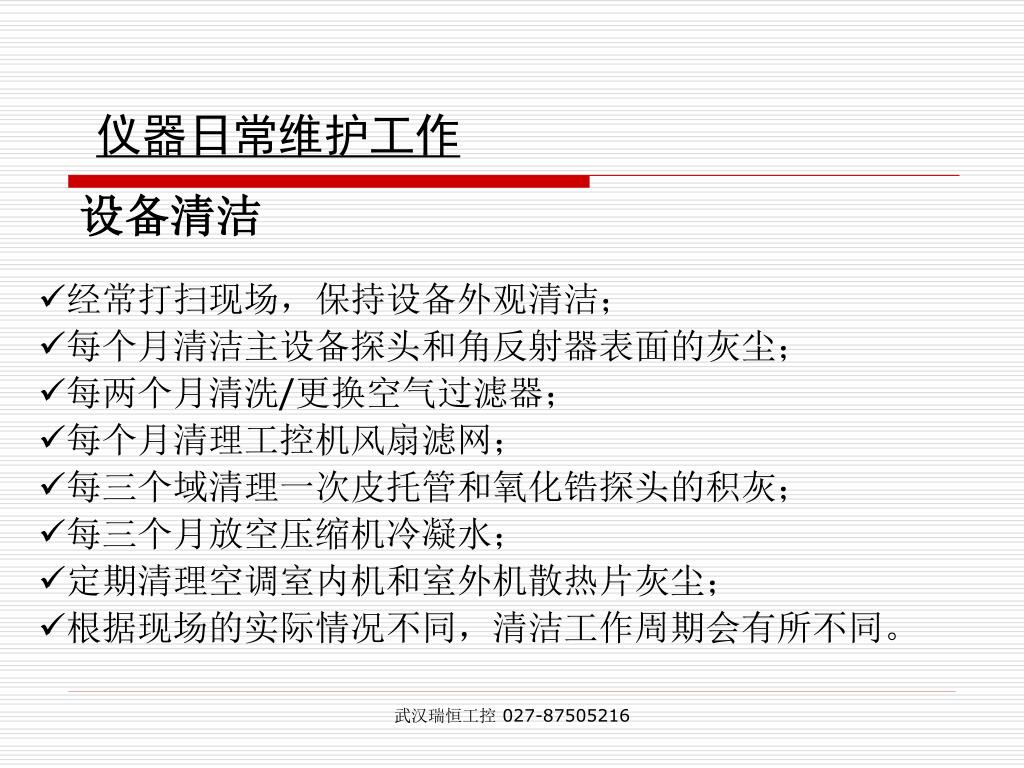

20. 仪器日常维护工作 设备清洁 • 经常打扫现场，保持设备外观清洁； • 每个月清洁主设备探头和角反射器表面的灰尘； • 每两个月清洗/更换空气过滤器； • 每个月清理工控机风扇滤网； • 每三个域清理一次皮托管和氧化锆探头的积灰； • 每三个月放空压缩机冷凝水； • 定期清理空调室内机和室外机散热片灰尘； • 根据现场的实际情况不同，清洁工作周期会有所不同。 武汉瑞恒工控 027-87505216

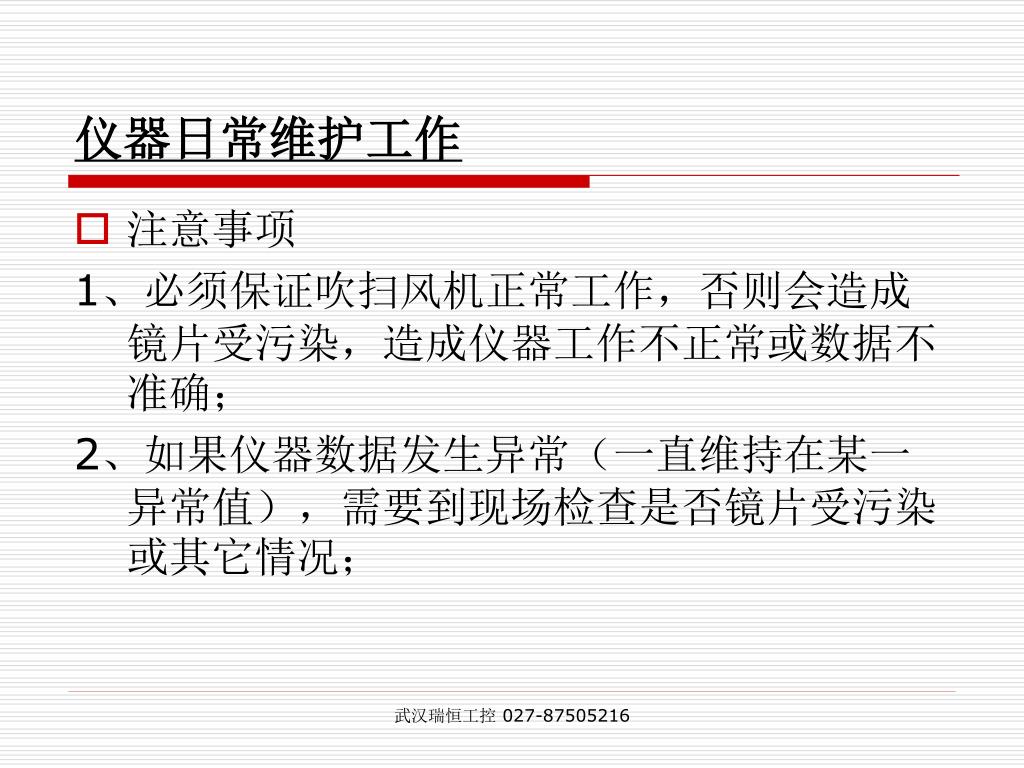

21. 仪器日常维护工作 • 注意事项 1、必须保证吹扫风机正常工作，否则会造成镜片受污染，造成仪器工作不正常或数据不准确； 2、如果仪器数据发生异常（一直维持在某一异常值），需要到现场检查是否镜片受污染或其它情况； 武汉瑞恒工控 027-87505216

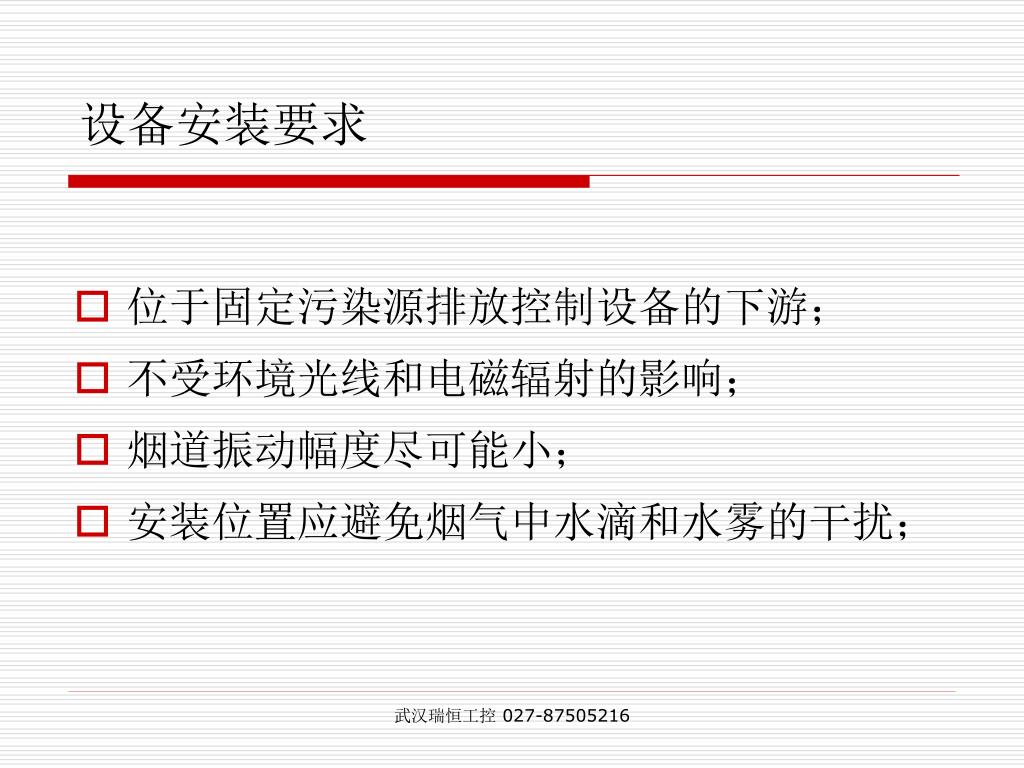

22. 设备安装要求 • 位于固定污染源排放控制设备的下游； • 不受环境光线和电磁辐射的影响； • 烟道振动幅度尽可能小； • 安装位置应避免烟气中水滴和水雾的干扰； 武汉瑞恒工控 027-87505216

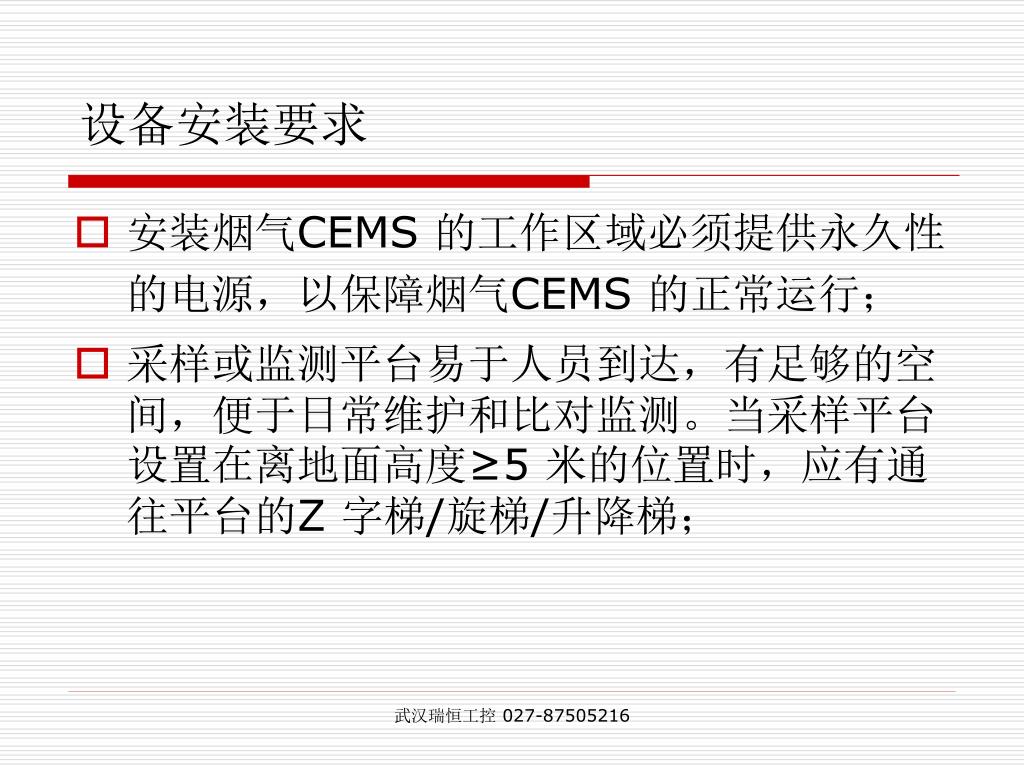

23. 设备安装要求 • 安装烟气CEMS 的工作区域必须提供永久性的电源，以保障烟气CEMS 的正常运行； • 采样或监测平台易于人员到达，有足够的空间，便于日常维护和比对监测。当采样平台设置在离地面高度≥5 米的位置时，应有通往平台的Z 字梯/旋梯/升降梯； 武汉瑞恒工控 027-87505216

24. 设备安装要求 安装要求 • 为室外的烟气CEMS 装置提供掩蔽所，以便在任何天气条件下不影响烟气CEMS 的运行和不损害维修人员的健康，能够安全地进行维护。安装在高空位置的烟气CEMS 要采取措施防止发生雷击事故，做好接地，以保证人身安全和仪器的运行安全； • 为了便于颗粒物和流速参比方法的校验和比对监测，烟气CEMS 不宜安装在烟道内烟气流速小于5m/s 的位置。 武汉瑞恒工控 027-87505216

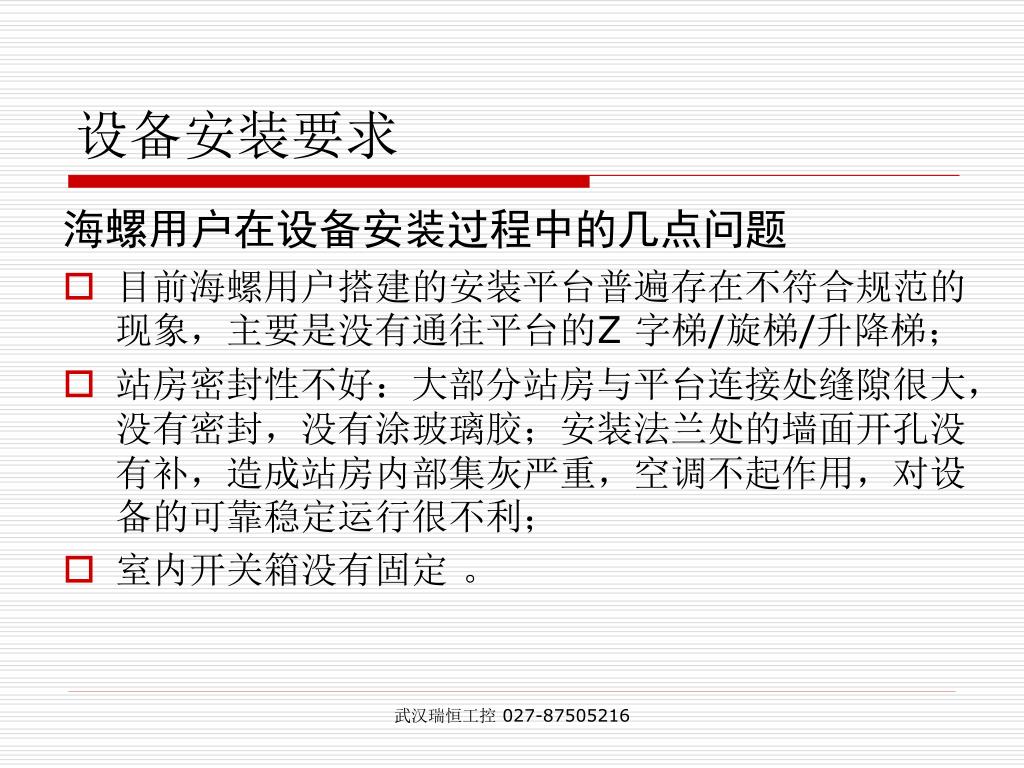

25. 设备安装要求 海螺用户在设备安装过程中的几点问题 • 目前海螺用户搭建的安装平台普遍存在不符合规范的现象，主要是没有通往平台的Z 字梯/旋梯/升降梯； • 站房密封性不好：大部分站房与平台连接处缝隙很大，没有密封，没有涂玻璃胶；安装法兰处的墙面开孔没有补，造成站房内部集灰严重，空调不起作用，对设备的可靠稳定运行很不利； • 室内开关箱没有固定 。 武汉瑞恒工控 027-87505216

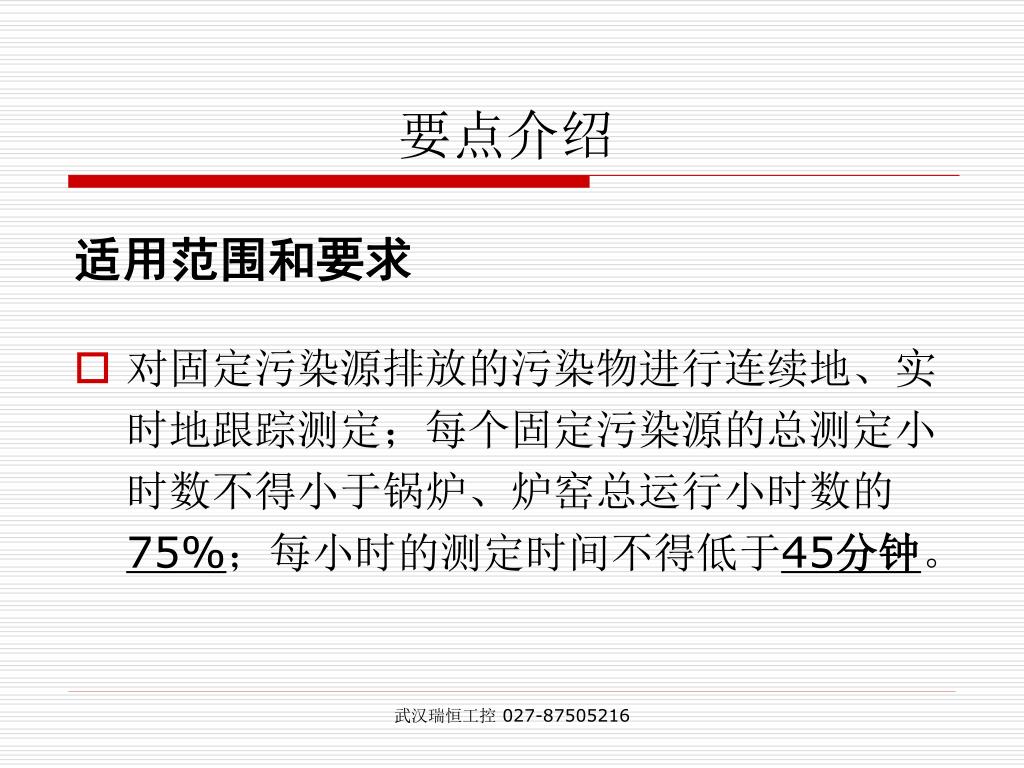

26. 要点介绍 适用范围和要求 • 对固定污染源排放的污染物进行连续地、实时地跟踪测定；每个固定污染源的总测定小时数不得小于锅炉、炉窑总运行小时数的75%；每小时的测定时间不得低于45分钟。 武汉瑞恒工控 027-87505216

27. 名词解释 • 速度场系数：烟道或管道断面排气平均流速与相同时间区间同一断面或非同一断面某一固定点的平均流速的比值。 • 动压：单位体积气体所具有的动能，是使气体流动的压力，由于动压仅作用于气体流动的方向，动压恒为正值； • 静压：单位体积气体所具有的势能，它表现为气体在各个方向上作用与管壁的压力，管道内气体的压力比大气压大时，静压为正，反之为负； • 全压：动压和静压的代数和，是气体在管道中流动时具有的总能量。全压和静压为相对压力，有正有负； 武汉瑞恒工控 027-87505216

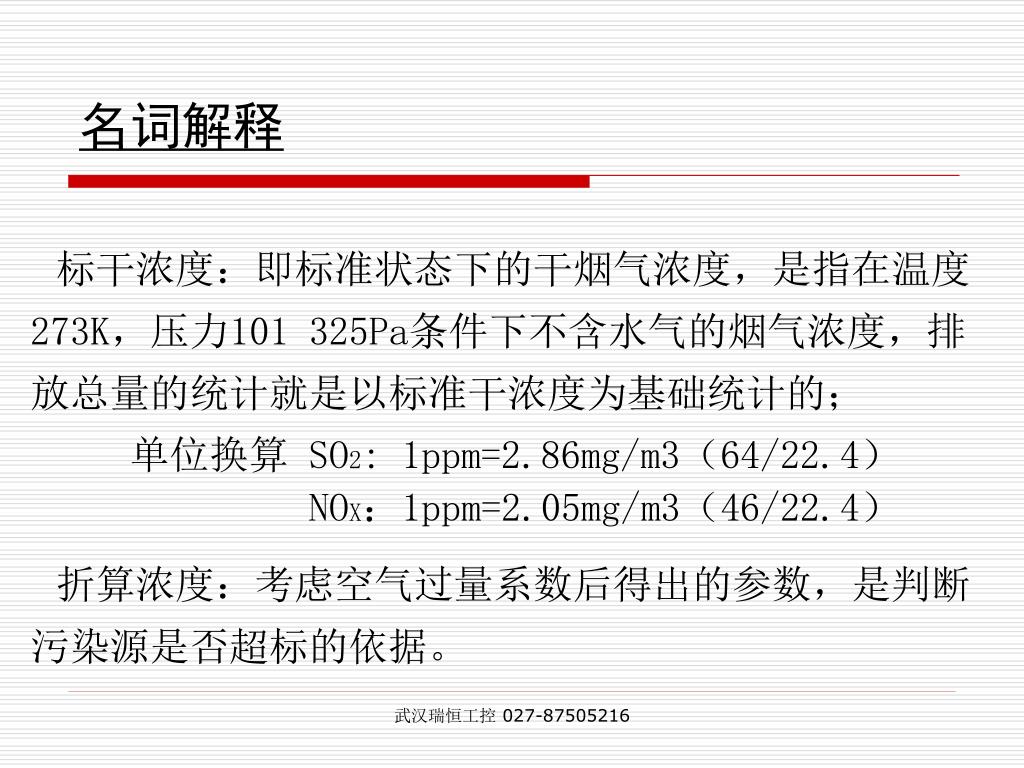

28. 名词解释 标干浓度：即标准状态下的干烟气浓度，是指在温度273K，压力101 325Pa条件下不含水气的烟气浓度，排放总量的统计就是以标准干浓度为基础统计的； 单位换算 SO2: 1ppm=2.86mg/m3（64/22.4） NOX：1ppm=2.05mg/m3（46/22.4） 折算浓度：考虑空气过量系数后得出的参数，是判断污染源是否超标的依据。 武汉瑞恒工控 027-87505216

29. 名词解释 折算浓度的计算 武汉瑞恒工控 027-87505216
