  1. Praktiske eksempler med brug af IFC Niels Treldal Jan Karlshøj

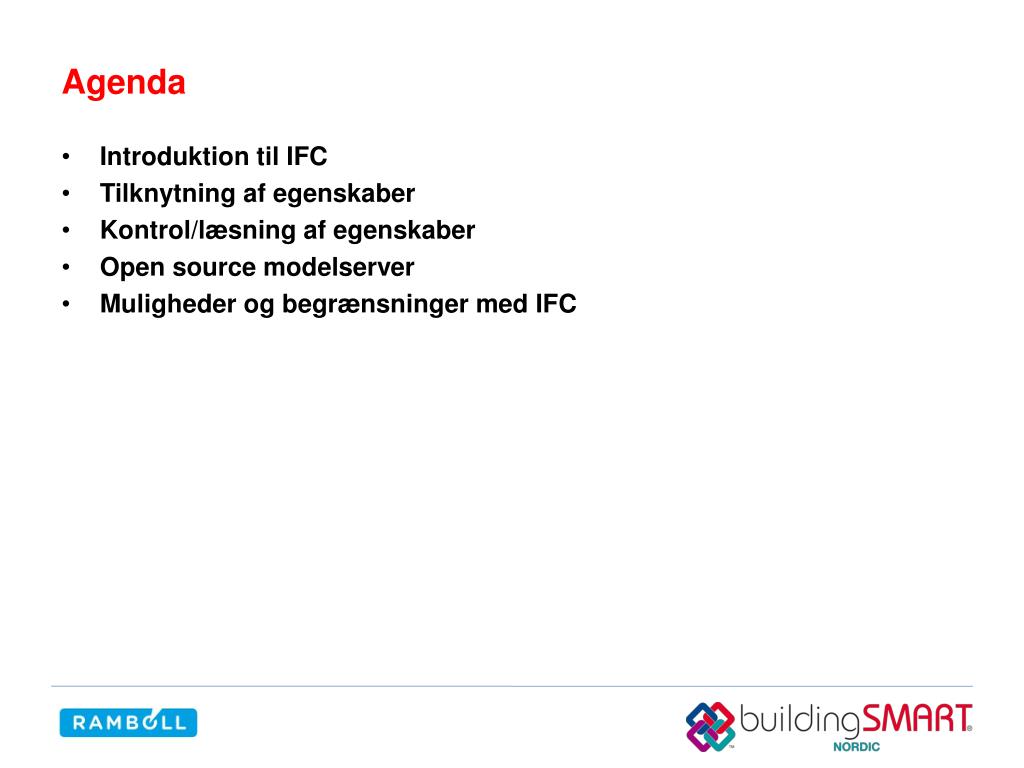

  2. Agenda • Introduktion til IFC • Tilknytning af egenskaber • Kontrol/læsning af egenskaber • Opensource modelserver • Muligheder og begrænsninger med IFC

  3. Introduktion til IFC Engelsk • Kommunikation af information om byggeobjekter mellem maskiner • Objekter • Vægge, søjler, ventiler mv. • Ej tegninger • Præsentation • Kommunikation i byggesektoren • Eks. engelsk som fælles sprog • Mindste fælles nævner ? • Nej, men begrænset af den enkeltes kundskaber • Engelsk er et rigt og omfattende sprog Dansk Fransk IFC

  4. Introduktion til IFC Struktur Objekter Egenskaber

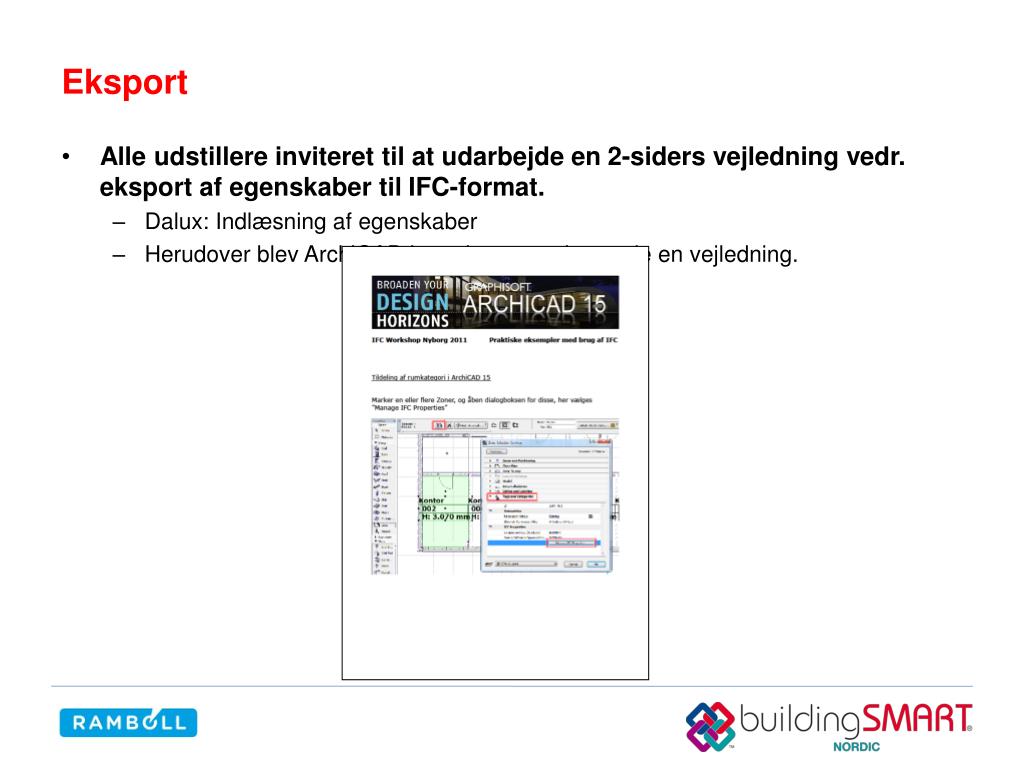

  5. Eksport • Alle udstillere inviteret til at udarbejde en 2-siders vejledning vedr. eksport af egenskaber til IFC-format. • Dalux: Indlæsning af egenskaber • Herudover blev ArchiCAD kontaktet, som leverede en vejledning.

  6. Revit 1. Manage .2 Settings 3. Project Parameters 4. Add

  7. Revit 2. Eksisterende IFC parametre 1. Shared parameter 3. Categories

  8. Revit 1. Project Parameters 2. Name, Disciplin, Type of parameter, Group parameter under

  9. Revit 1. FireExit

  10. Revit 1. Export 2. IFC 2x3

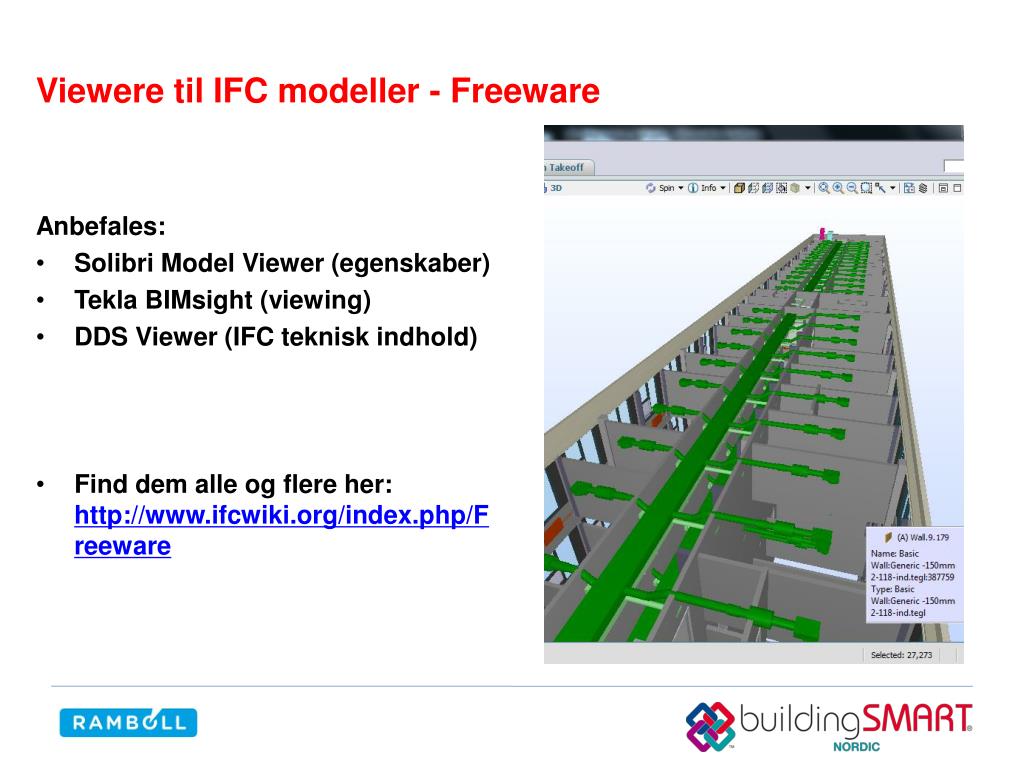

  11. Viewere til IFC modeller - Freeware Anbefales: • Solibri Model Viewer (egenskaber) • TeklaBIMsight (viewing) • DDS Viewer (IFC teknisk indhold) • Find dem alle og flere her:http://www.ifcwiki.org/index.php/Freeware

  12. Find egenskaber 3. Standard IFC PropertySet Egenskaber kan være tilknyttet IFC objekter på to måder: • Direkte på objektet(Fx navn og ID) • Via et PropertySet som er hægtet på objektet De fleste egenskaber findes i PropertySet’s Mængder ligger typisk for sig selv i en gruppe egenskaber kaldet ”Base Quantities” 2. PropertySets, her primært Revits’ egne 1. Direkte egenskaber 4. Standard mængdeangivelse

  13. Revit model i Solibri 1. FireExit

  14. IFC model i Solibri Model Viewer Visning Navigation Struktur Objekter Egenskaber

  15. Flere IFC modeller i TeklaBIMsight Egenskaber Primært mængder Sektionering IFC modeller

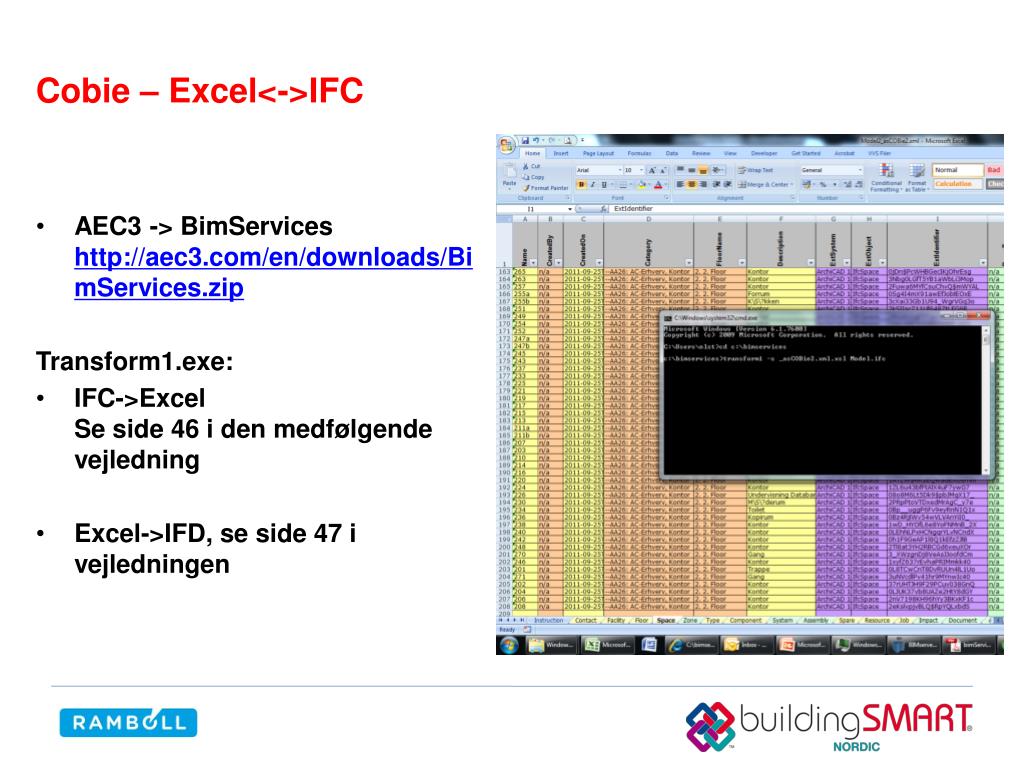

  16. Cobie – Excel<->IFC • AEC3 -> BimServiceshttp://aec3.com/en/downloads/BimServices.zip Transform1.exe: • IFC->ExcelSe side 46 i den medfølgende vejledning • Excel->IFD, se side 47 i vejledningen

  17. BIMserver.org

  18. BIMserver.org – OpenSource IFC Modelserver Model server for IFC filer: • Del-modeller og fællesmodeller • Generering af fællesmodel: • IFC • Cobie2 • GoogleEarth • CityGML • M.fl. • Revisions-styring • Check out, Check in BIMserver.org Project Sub Project 1 Revision 1 Revision 2 Sub Project 2 Revision 1 Revision 2

  19. Download seneste udgave: Bimserver.org -> Download Download seneste udgave her!

  20. BIMserver.org - Start server Sæt til 1000 under maks. antal RAMfx 3000 ved 4 Gb Ram 3. Tilgå indhold 1. Åben 2. Start/stop

  21. BIMserver.org – Indledende serveropsætning

  22. Projekt eksempel

  23. Sub Projects (Fagmodeller) 2. Tilføj ny IFC model under Revisions

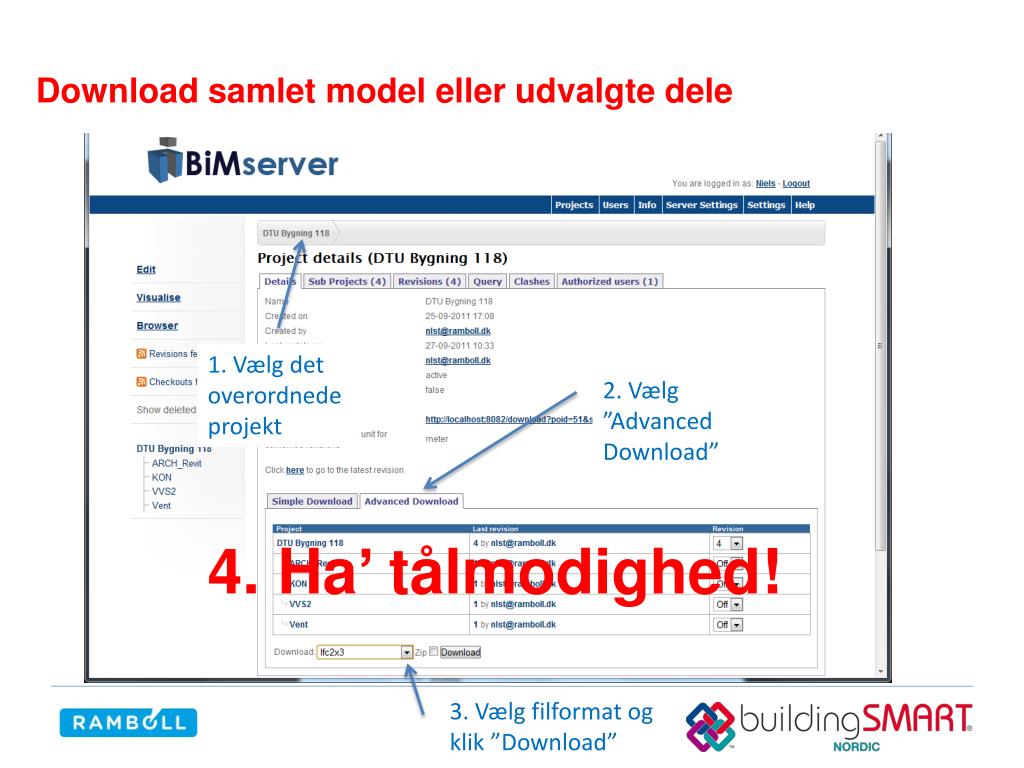

  24. Download samlet model eller udvalgte dele 1. Vælg det overordnede projekt 2. Vælg ”Advanced Download” 4. Ha’ tålmodighed! 3. Vælg filformat og klik ”Download”

  25. ”Getlatest revision” af projekt:

  26. View IFC model i Dalux Building Explorer (kræver licens)

  27. View IFC model i Dalux Building Explorer (kræver licens) View af egenskaber på tag

  28. Muligheder og begrænsninger med IFC • Muligheder • Samling af modeller • Kollisions- og konsistenskontrol • Tværfaglig koordinering • Direkte brug af IFC-modeller • Mængdeudtræk • Navigation • Bedømmelse af konkurrenceprojekter • Indlæsning af model • Grundlag for at danne egen fagmodel • Egen udvikling • Excel udtræk • Kobling til tekniske analyser • Tilgængeligt software

  29. Begrænsninger Sprog Byggebranchen • Objekter • Byggeobjekter • Ej tegninger • Specifikationerne dækker ikke alt • Kun hvad der er implementeret i software kan anvendes • Ikke alle objekter er implementeret • Ikke alle egenskaber er implementeret • Ikke alle relationer er implementeret Ordbog IFC-specifikation viden Tale IFC -fil Software

  30. Certifikation: CoordinationView 2.0 • Architectural and structural elements (shell and core structure) • Wall Standard Case ,Wall, Beam, Column, Slab, Stair, Ramp, Railing, CurtainWall, Roof, Building Element Proxy • Building service elements • Distribution Element, Distribution Flow Element, Distribution Control Element, • Energy ConversionDevice, Flow Controller, Flow Fitting, Flow MovingDevice • Flow Segment Flow StorageDevice, Flow Terminal Flow TreatmentDevice, Transport Element • Architectural elements • Window, Door, Covering, Furnishing Element • Structural elements • Member, Plate, Footing, Pile, Fastener, MechanicalFastener, DiscreteAccessory , Element Assembly, Reinforcing Bar, ReinforcingMesh • Project, spatialstructure and system elements • Project, Site, Building, Building Storey, Space, Group, System, Zone, Grid
