Presentation Transcript


Port szeregowy rs232c

Port szeregowy RS232C

Zasady programowania


Schemat organizacyjny rs232c

Dzielnik programowany

Starszy bajt Młodszy bajt

Generator

1843,2kHz

Dzielnik

/16

Rejestry

Linie

Sterujące

Dane

Adres

A2

A1

A0

Przetwornik napięć

0-5/+-12V

Schemat organizacyjny RS232C

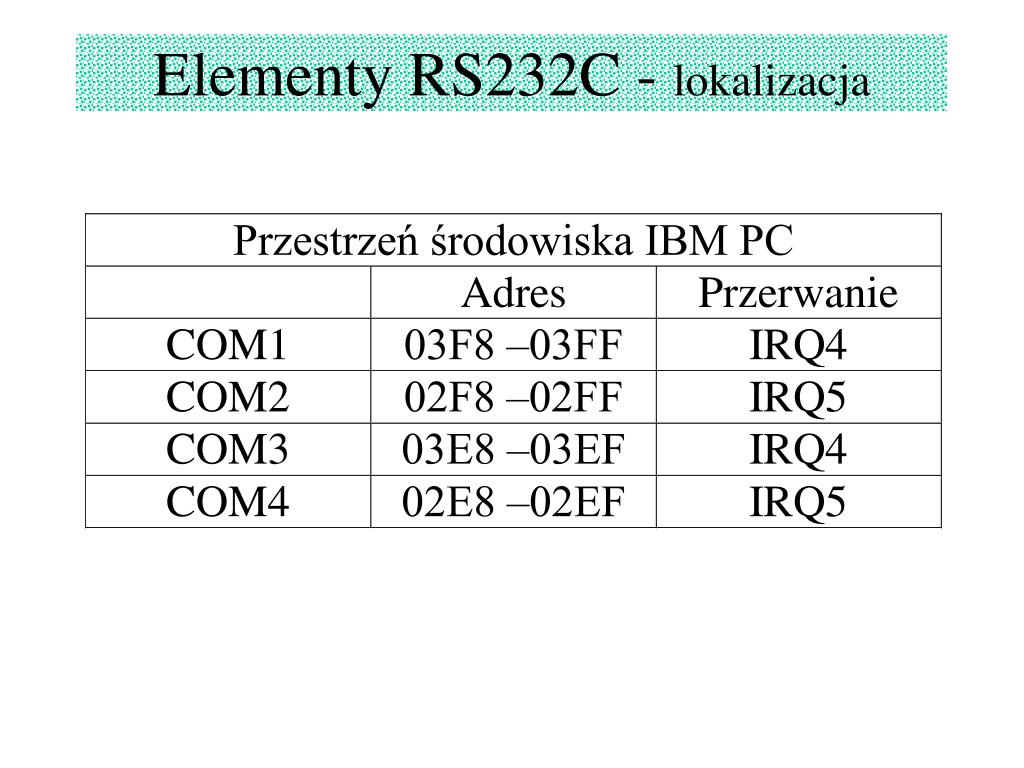

Elementy rs232c lokalizacja

Elementy RS232C - lokalizacja


Lokalizacja rejestr w w rs232c

Lokalizacja rejestrów w RS232C

A2 A1 A0 Nazwa rejestru Uwagi

0 0 0 bufor nadajnika tylko zapis LCR7 = 0

0 0 0bufor odbiornika tylko odczyt LCR7 = 0

0 0 0młodszy bajt dzielnika LCR7 = 1

0 0 1rejestr aktywacji przerwań LCR7 = 0

0 0 1starszy bajt dzielnika LCR7 = 1

0 1 0rejestr identyfikacji przerwań tylko do odczytu

0 1 1rejestr parametrów transmisji(LCR)

1 0 0rejestr sterowania modemu(MCR)

1 0 1rejestr stanu transmisji (LSR)

1 1 0rejestr stanu modemu(MSR)


Standardowe pr dko ci rs232c

Standardowe prędkości RS232C

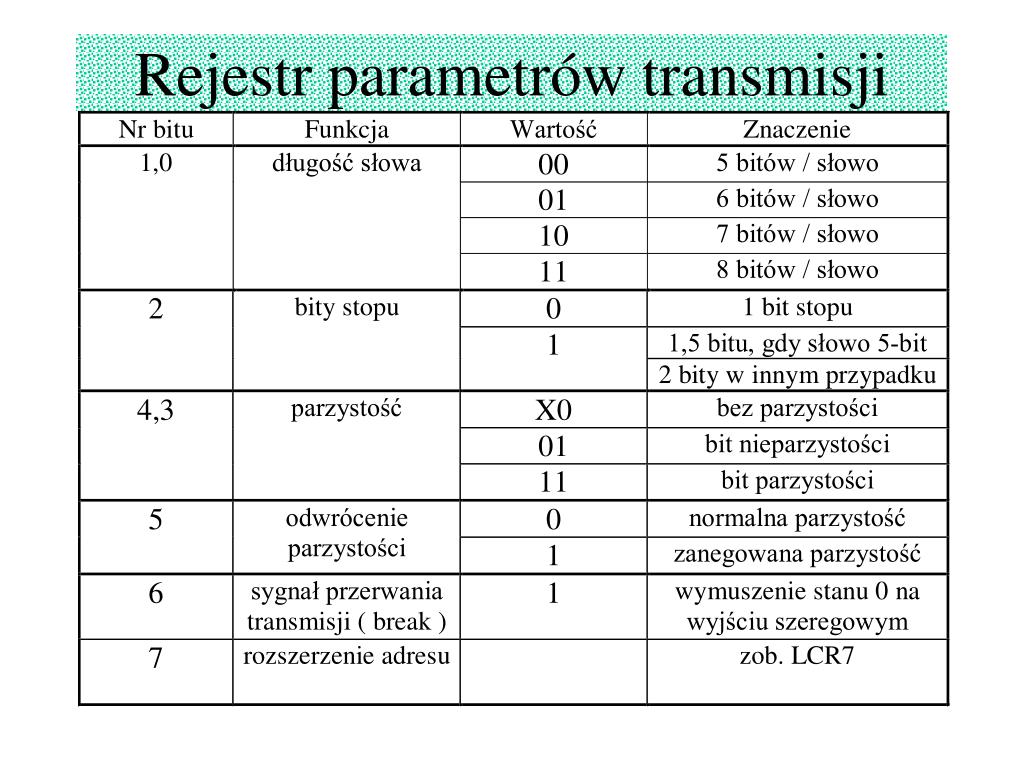

Rejestr parametr w transmisji

Rejestr parametrów transmisji

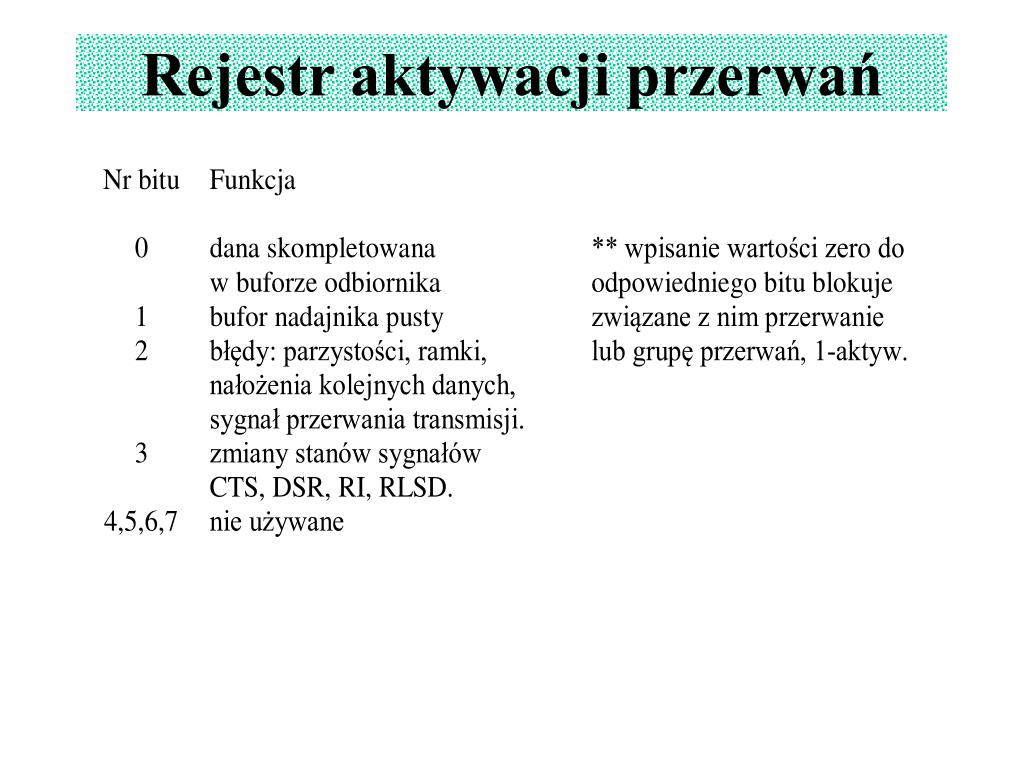

Rejestr aktywacji przerwa

Rejestr aktywacji przerwań


Rejestr identyfikacji przerwa

Rejestr identyfikacji przerwań

NrWartośćZnaczenie

bitu

0 0istnieje aktywne przerwanie

1nie istnieje przerwanie wymagające obsługi

2,1 00jedno z czterech przerwań rejestru stanu modemu (najniższy priorytet)

01pusty bufor nadajnika

10skompletowana dana w buforze odbiornika

11jedno z czterech przerwań w rejestrze stanu transmisji (najwyższy priorytet)


Rejestr stanu transmisji lsr

Rejestr stanu transmisji (LSR)

Nr Znaczenie dla “1”

bitu

0skompletowana dana w buforze odbiornika

1błąd nieodebrania danej

2błąd parzystości

3błąd ramki

4sygnał przerwania odebrany na wejściu szeregowym

5bufor nadajnika pusty

6rejestr szeregujący opróżniony

7zawsze wartość “0”


Rejestr sterowania modemu mcr

Rejestr sterowania modemu (MCR)

Nr Funkcja

bitu

0pozycja logiczna na wyjściu DTR (negacja)

1pozycja logiczna na wyjściu RTS (negacja)

2wyjście OUT1 (negacja)

3wyjście OUT2 (negacja)

40 - normalne działanie

1 – zamknięcie pętli wewnętrznego sprzężenia

(w celu samotestowania)

5,6,7ustawione na zero


Rejestr stanu modemu msr

Rejestr stanu modemu (MSR)

Nr Funkcja

bitu

01 – gdy linia CTS zmienia stan logiczny

11 – gdy linia DSR zmienia stan logiczny

21 – gdy stan linii RI zmienia się z 1 na 0

31 – gdy linia RLSD zmienia stan logiczny

4stan linii CTS (negacja)

5stan linii DSR (negacja)

6stan linii RI (negacja)

7stan linii RLSD (negacja)

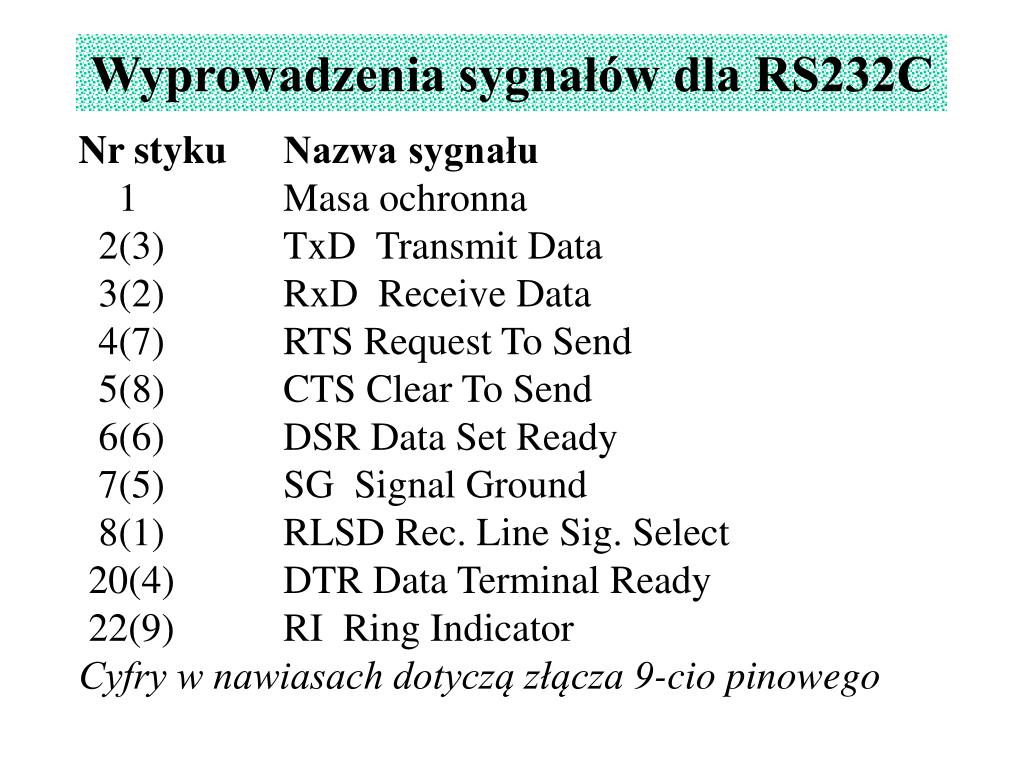

Wyprowadzenia sygna w dla rs232c

Nr stykuNazwa sygnału

1Masa ochronna

2(3)TxD Transmit Data

3(2)RxD Receive Data

4(7)RTS Request To Send

5(8)CTS Clear To Send

6(6)DSR Data Set Ready

7(5)SG Signal Ground

8(1)RLSD Rec. Line Sig. Select

20(4)DTR Data Terminal Ready

22(9)RI Ring Indicator

Cyfry w nawiasach dotyczą złącza 9-cio pinowego

Wyprowadzenia sygnałów dla RS232C
