제 7 강. 특허정보개요 / 특허정보조사. 목 차. 특허 정보 개요 특허 정보 조사 특허 정보 검색 Sites 특허 정보 검색 Practice. 특허정보개요. 지적재산권 확보 방안. 지적재산권 제도의 이해 - 특허 , 실용신안 , 디자인 , 상표 등 철저한 사전 조사 - 각종 기술문헌 및 특허정보검색 단계별 지적재산권 확보 전략 수립 - 특허개발 , 특허분석 - 지재권 경영. 특허정보개요. Why?. 새로운 과학기술지식의 75% 가 특허문헌을 통하여 공개됨

Download Presentation

제 7 강

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


7

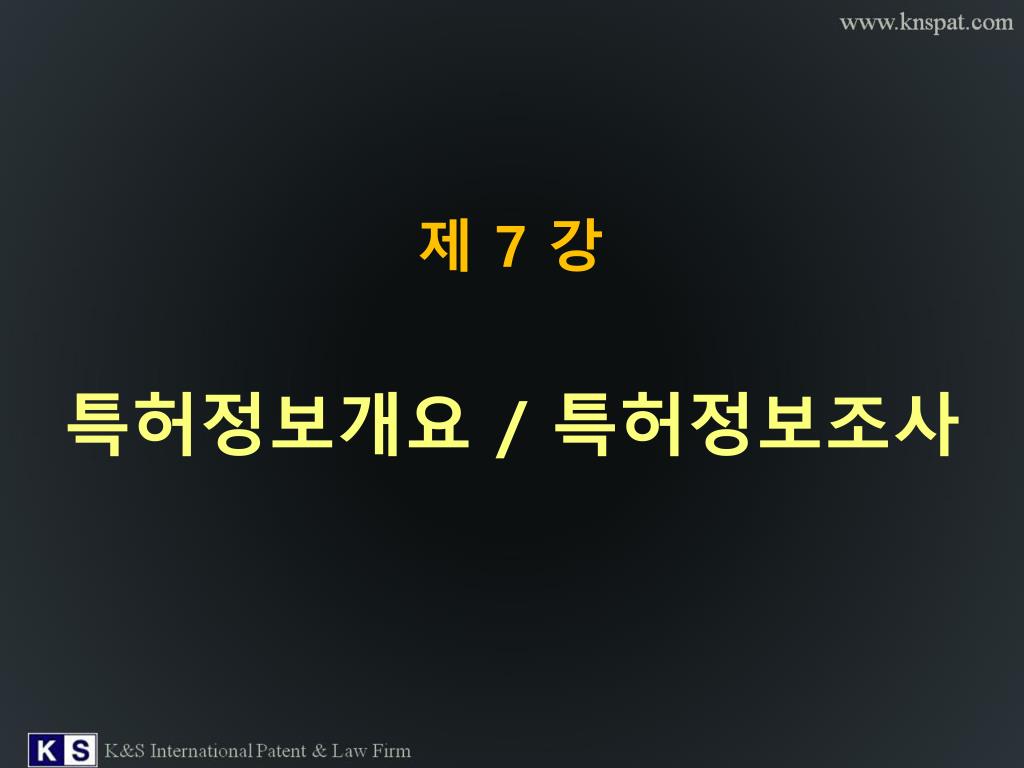

제 7 강

특허정보개요 / 특허정보조사


7

목 차

  • 특허 정보 개요

  • 특허 정보 조사

  • 특허 정보 검색 Sites

  • 특허 정보 검색 Practice


7

특허정보개요

지적재산권 확보 방안

  • 지적재산권 제도의 이해

    • - 특허, 실용신안, 디자인, 상표 등

  • 철저한 사전 조사

    • - 각종 기술문헌 및 특허정보검색

  • 단계별 지적재산권 확보 전략 수립

    • - 특허개발, 특허분석

    • - 지재권 경영


7

특허정보개요

Why?

  • 새로운 과학기술지식의 75%가 특허문헌을 통하여 공개됨

  • (독일 Max Planck연구소, 1997)

  • 국가연구개발 PROJECT의 70%가 유사 선행기술 존재

  • (특허청 조사결과, 2004)

  • 국가연구개발비의 75%를 공공연구기관이 사용

  • (특허청 조사결과, 2003년)


7

특허정보개요

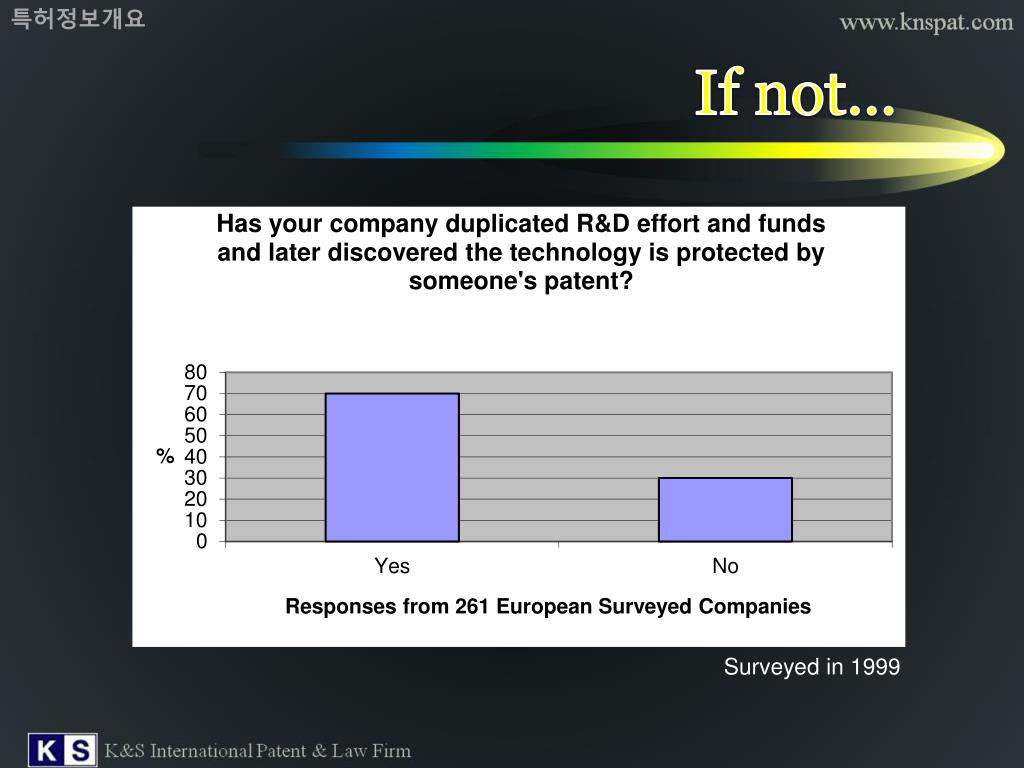

If not…

Surveyed in 1999


7

특허정보개요

IP Portfolio 관리의 필요성

  • 연구개발활동의 30%는 중복연구

  • 유럽에서는 매년 20억$ 규모의 연구개발예산이

  • 기존 기술의 중복개발로 낭비 (EPO)

  • 일본특허출원심사청구의 약 49%가 거절되고,

  • 거절사유의 80%가 선행기술존재

  • (470억$규모의 연구개발투자 낭비)

  • 한국출원인의 미국특허등록률은

  • 미국 평균 59%보다 훨씬 낮은 수준인

  • 46%로 예산을 낭비

우리나라 국가연구개발 예산17조의 30%를 중복연구로 가정하면,

연간 5조원 규모가 비효율적 투자 또는 낭비되고 있다고 추정


7

특허정보개요

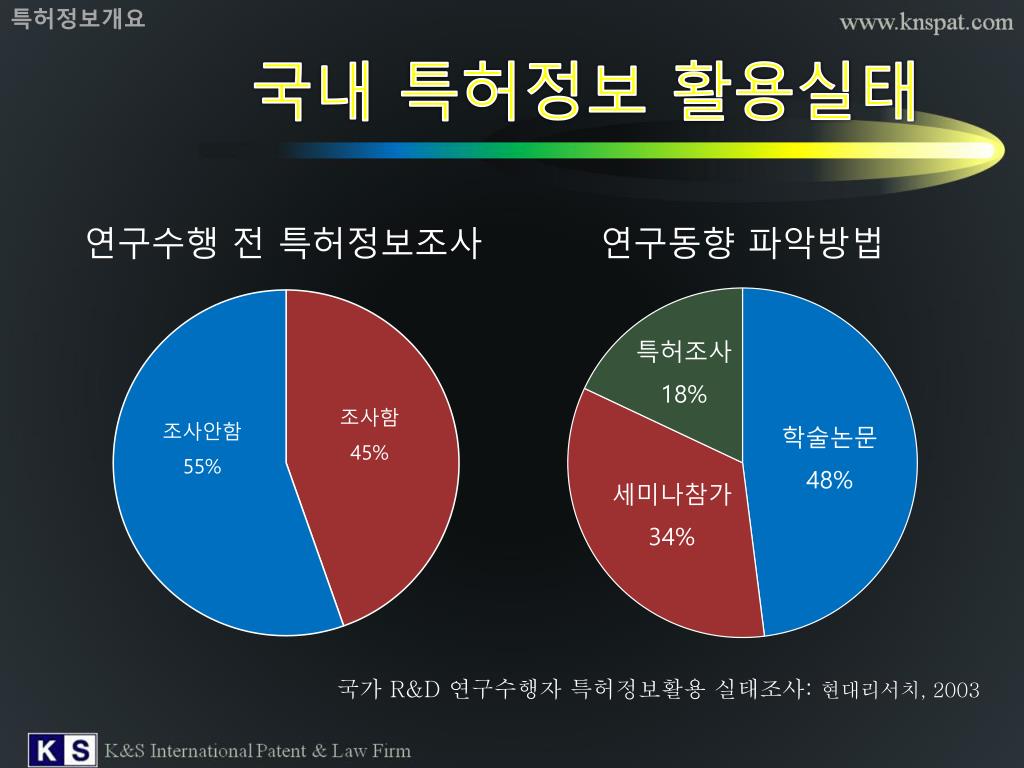

국내특허정보 활용실태

연구수행 전 특허정보조사

연구동향 파악방법

국가 R&D 연구수행자 특허정보활용 실태조사: 현대리서치, 2003


7

특허정보개요

특허정보에 대한 인식 변화

  • EU

    • EC 지원 연구과제의 연구제안서 제출 시

    • 선행특허 조사결과서 제출 의무화(1999)

  • 미국

    • SBIR(Small Business Innovation Research) 프로그램에 의하여

    • 중소기업에 대한 R&D 자금 지원 시 특허조사 의무화

      사업화 성공률 35%

  • 한국

    • 응용 및 개발단계의 국가연구개발사업을 추진하고자 하는 경우

    • 국내외 특허동향조사 의무화(2005)


7

특허정보조사

특허정보조사의 필요성

  • 기술개발의 기초 자료 입수

    • - 기술개발 동향파악, 선행기술 자료입수

  • 특허획득 가능성 사전 확인

    • - 중복투자방지, 특허획득에 소요되는 시간 및 경비절감

  • 특허분쟁에 대처

    • - 회피설계, 우회발명

    • - 개발 전 협의를 통한 라이센싱


7

특허정보조사

특허정보의 특징

  • 정보의 수집 및 자료입수가 용이

  • 세계적으로 통일된 분류체계

  • 통일된 기재양식

  • 광범위한 기술분야

  • 구체적으로 서술된 기술내용

  • 최신기술의 공개


7

특허정보조사

특허조사를 위한 준비

  • 조사대상기술의 이해

  • 특허 제도의 이해

  • 특허 데이터베이스에 관한 지식

  • 특허공보의 편집방법에 대한 이해

  • 기술분류(IPC, UPC, F-term)에 대한 이해

  • 특허조사의 목적을 사전에 명확히 함


7

특허정보조사

DB명

주요정보

URL

윕스

한국,미국,일본,유럽,중국,PCT

http://www2.wips.co.kr

델피온

미국,일본(PAJ),유럽,독일,WPI

http://www.delphion.com

NRI

일본특허(공개,등록,공표,기보)

http://www.patent.ne.jp

MicroPatent

미국,일본(PAJ),유럽,PCT,영국

http://www.micropatent.com

Where?

무료 DB

DB명

제공기관

주요정보

URL

KIPRIS

한국특허정보원

한국특허

http://www.kipris.or.kr

USPTO

미국특허청

미국특허

http://www.uspto.gov/patft

Espacenet

유럽특허청

세계특허

http://ep.espacenet.com

IPDL

일본특허청

일본특허

http://www.ipdl.ncipi.go.jp/homepg.ipdl

유료 DB


7

특허정보조사

DB명

주요정보

URL

Dialog

비즈니스,과학기술,특허,경제등

http://www.dialog.com

Questel/Orbit

비즈니스,과학기술,특허

http://www.questel.orbit.com

STN

화학분야 기술자료 위주 DB

http://www.stn-international.de

Patolis

일본특허검색 강점,미국,유럽

http://www.patolis.co.jp

DB명

주요정보

URL

중국특허

중국특허(영문검색제공)

http://www.sipo.gov.cn

대만특허

대만특허

http://www.tipo.gov.tw

Additional Database

기타 DB

중국특허 DB


7

특허정보조사

특허데이터베이스의 선택

  • DB별 특성파악

    • 각 DB의 성격과 특징, 데이터수록범위, 제공되는 Data의 종류 및

    • 검색 Tool 등 각 DB의 특성을 사전에 파악

  • DB 선택 기준

    • 조사목적, 조사대상범위, 분석에 요구되는 Data 요소의 제공여부 및

    • 조사에 투자되는 시간과 비용 등을 종합적으로 고려

  • 조사대상기술의 특성에 따른 다양한 DB의 활용

    • 화학, 약품 등 특수기술분야의 경우 해당분야 전문 DB 활용


7

특허정보조사

특허문헌의 이해 - 한국특허공보

<서지사항>

발명자, 출원인, 특허권자, 대리인, 심사관, 출원번호, 출원일자 공개번호, 공개일자, 등록번호, 등록일자, 공고일자, 우선권주장

번호, 우선권주장일,국제특허분류

<발명의 명칭>

<요약>

색인어

<명세서>

(도면의 간단한 설명)

발명의 상세한 설명

발명의 목적

발명이 속하는 기술분야

그 분야의 종래기술

발명이 이루고자 하는 기술적 과제

발명의 구성

과제 해결을 위한 기술적 수단

기능 및 작용

실시예

발명의 효과

특허청구범위

청구항1

(도면)


7

특허정보조사

특허문헌의 이해 - 미국특허공보

<서지사항>

발명의 명칭, 발명자, 출원인(Assignee), 대리인(Attorney, Agent or Firm), 심사관(Examiner), 출원번호(Appl. No.), 출원일자(Filed)

공개번호 (Publication No), 공개일자, 등록번호(Patent No), 우선권

데이터(Priority Data), 특허등록일(Date of Patent), 국제특허분류(Int. Cl7), 미국특허분류(U.S.Cl.), 특허검색분야 (Field ofSearch) 참조문헌(References Cited),심사참고자료 (Other Publication)

청구항/ 도면의개수(Claims, Drawing sheets)

요약(Abstract

대표도면(Drawing)

<명세서>

도면(Drawings)

발명의 명칭

발명의 배경(Background of the Invention)

1. 발명이 속하는 기술분야(Field of Invention)

2. 선행기술의 설명(Description of the Prior Art)

발명의 요약(Summary of the Invention)

도면의 간단한 설명(Brief Description of the Drawings)

발명의 상세한 설명(Detailed Description)

특허청구범위 (Claims)

청구항1


7

특허정보조사

Noise

누락건

KeyWord

Keyword 검색

--- 누락건과 Noise간의 Seesaw Game

적절한 검색필드의

조합을 통한

효율적 검색전략 필요


7

특허정보조사

KeyWord 분류

기술적주제

구성요소

제품관련

용도관련

재료관련

목적/효과

키워드 성격별 분류


7

특허정보조사

KeyWord 표현의 다양성

축약형 표현

묘사적 표현

키워드 표현의 다양성

외래어 표현

형태적 표현

의도적

비표준 표현

기능적 표현


7

특허정보조사

KeyWord 선정

  • 발명을 대표할 수 있는 Keyword의 선정

    • 발명의 필수구성요소, 기술적 주제어 등

  • 지나치게 일반적인 용어의 선택은 지양

  • 구성적 요소와 기능적/묘사적 표현의 적절한 조합

  • 키워드의 확장

    • 선정된 Keyword의 동의어, 유사어, 유의어, 외래어표기, 단복수, 변화형, 하이폰(-)연결 등을 고려


7

특허정보조사

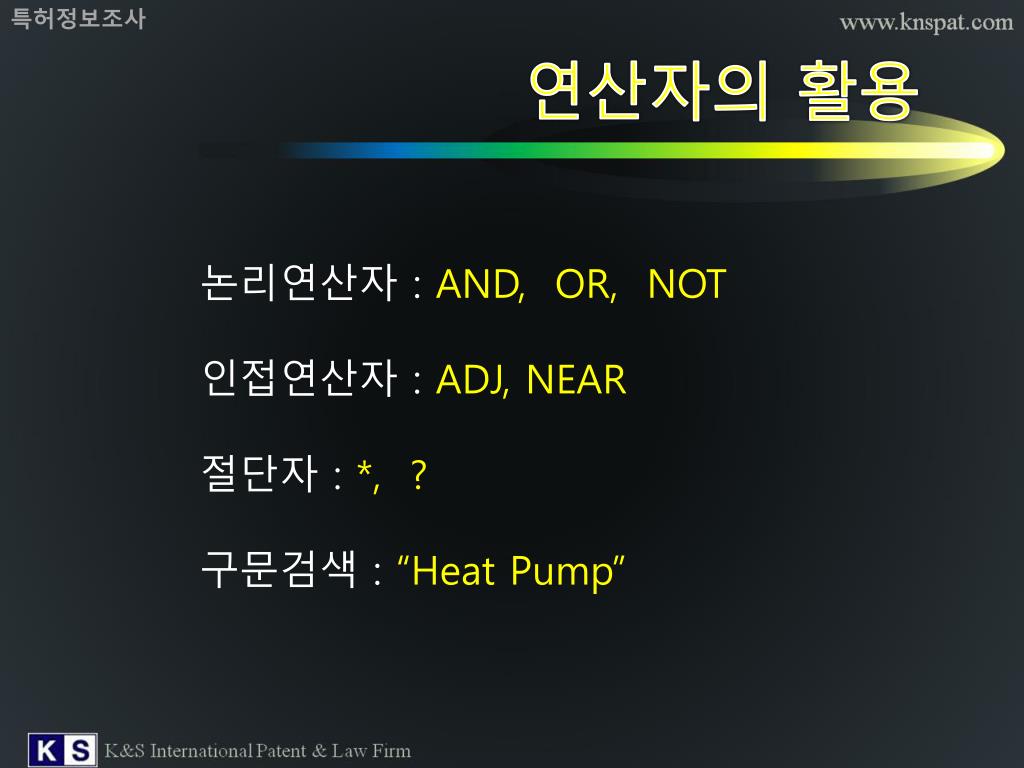

연산자의 활용

  • 논리연산자 : AND, OR, NOT

  • 인접연산자 : ADJ, NEAR

  • 절단자: *, ?

  • 구문검색 : “Heat Pump”


7

특허정보조사

검색필드

  • 기술내용 한정필드

    • 발명의 명칭(Title), 요약(Abstract), 특허청구범위(Claim) 등

  • 기술범위 한정필드

    • IPC, UPC, FI, F-Term

  • 특허권리 한정필드

    • 출원인, 발명자, 출원인 국적, 우선권, 등록일, 등록권리자 등


7

특허정보조사

국제특허분류 (IPC)

표기형식

기능(Function)과

응용(Application)

위주의 관점을 혼합

A

생활필수품

B

처리조작

C

화학야금

D

섬유지류

E

고정구조물

F

기계조명

G

11

B

20/18

정보저장

물리학

● ● 에러검출 또는 정정 /시험

H

기록매체와 변환기 사이의 상대적인

운동을 기본으로 하는 정보저장

전기


7

특허정보조사

일본 특허 색인 (FI)

  • IPC를 보다 세분화한 Index

  • FI(File Index)

  • 전개기호 및 분책식별기호를 IPC에 부가하는 형식

  • 약 21만개의 Index

  • 표기형식 : G11B 20/18,501E


7

특허정보조사

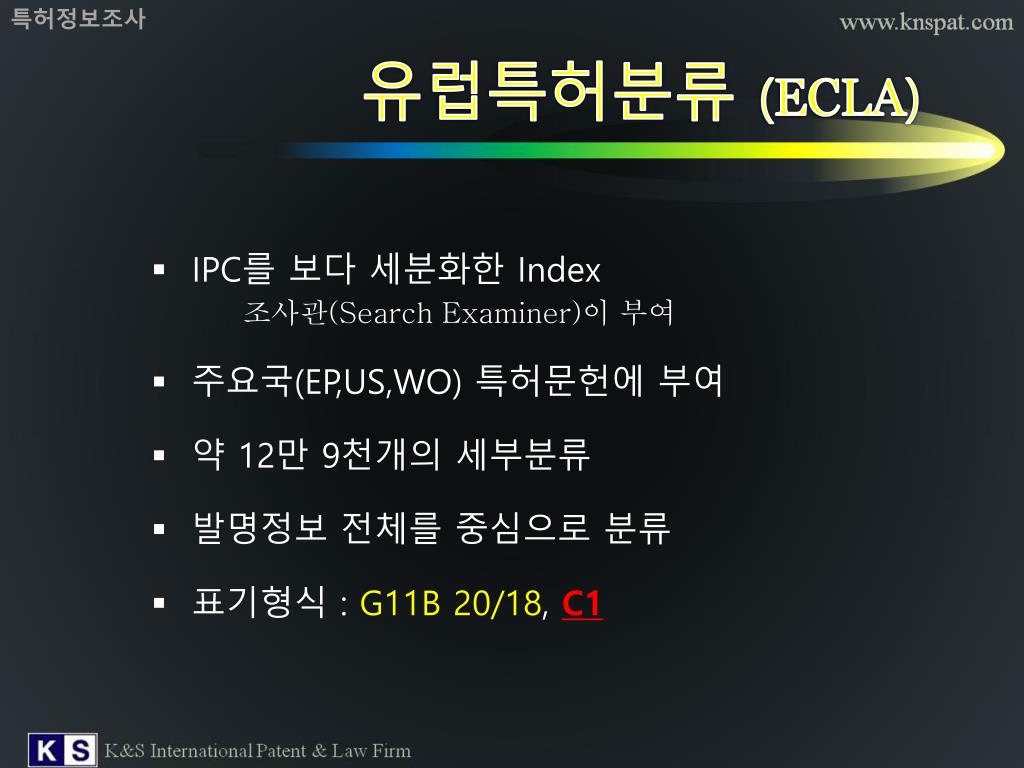

유럽특허분류 (ECLA)

  • IPC를 보다 세분화한 Index

    • 조사관(Search Examiner)이 부여

  • 주요국(EP,US,WO) 특허문헌에 부여

  • 약 12만 9천개의 세부분류

  • 발명정보 전체를 중심으로 분류

  • 표기형식 : G11B 20/18,C1


7

특허정보조사

IPC, ECLA, FI 비교

A

생활필수품

A63

스포츠; 게임; 오락

국제특허분류

(IPC)

A63B

신체의단련,체조,수영,등반,펜싱,구기,단련용구

A63B53/00

골프클럽

A63B53/04

헤드

A63B53/04L

Wood-Type

유럽특허분류

(ECLA)

A63B53/04M

Iron-Type

A63B53/04P

For Putters

A

A63B53/04

우드클럽헤드

B

A63B53/04

.제조방법

C

A63B53/04

.페이스 재료에 특징이 있는것

D

A63B53/04

. 소울플레이트

일본특허색인

(FI)

E

A63B53/04

아이언 클럽헤드

F

A63B53/04

페이스면

A63B53/04

G

재질에 특징이 있는것

A63B53/04

H

퍼터헤드

A63B53/04

J

페이스면

A63B53/04

K

재질에 특징이 있는것


7

특허정보조사

Theme Code

Term Code

2H093

CA

32

액정구동

응답시간제어

발명목적

표기형식

테마코드(5자리) + 분류관점(2자리) + 숫자(2자리)

일본독자분류(F-Term)

  • FI(File Index)의 일부를 다양한 기술적 관점으로 세분류

  • 선행기술을 효율적으로 검색하기 위해 개발

  • 해당분야 특허기술 자료가 약 100건 미만 수준으로 유지되도록 세분류


7

특허정보조사

표기형식

Class 349 Liquid Crystal Cells, Elements and Systems

56 Particular Structure

84 . Having significant detail of cell structure only

104 .. Filter

106 ... Color filter

Class

Subclass

349/106

미국특허분류 (UPC)

  • 분류기준

    • Industry of Use, Proximate Function,

    • Effect of Product, Structure File Index

  • 약 15만개의 분류


7

특허정보조사

특허분류의 선정

  • Catchword Index

    • 색인어 또는 주제어 사용

    • 대부분의 특허청 사이트에서 이 기능을 제공

  • 특허분류 MANUAL

    • 데이터베이스로 만들어진 특허분류 매뉴얼을 직접 검색

  • 통계적 접근방법

    • 핵심 키워드를 이용한 검색

    • 검색된 특허문헌들에 가장 빈번히 나타나는 특허분류 파악

    • 해당 특허분류의 정의 및 타당성 확인

    • 추출된 특허분류를 검색에 활용


7

특허정보조사

기술분야별 특허검색

  • 기계금속분야

    • 주로 장치 또는 구조와 관련된 발명

    • 다른 기술분야에 비해 구성요소가 명확한 동시에 특허분류체계도 비교적 명확하고 구체적

    • 국제특허분류(IPC)등 특허분류 활용 효율이 높음

  • 화학생명분야

    • 주로 조성물이나 물질의 제조방법에 관련된 발명

    • STN, CAS 등, 전문화된 데이터베이스 사용이 효과적

  • 전기전자분야

    • 관련 특허문헌자료가 가장 방대함

    • 다양한 검색필드의 조합을 활용하여 Noise를 최소화


7

특허정보조사

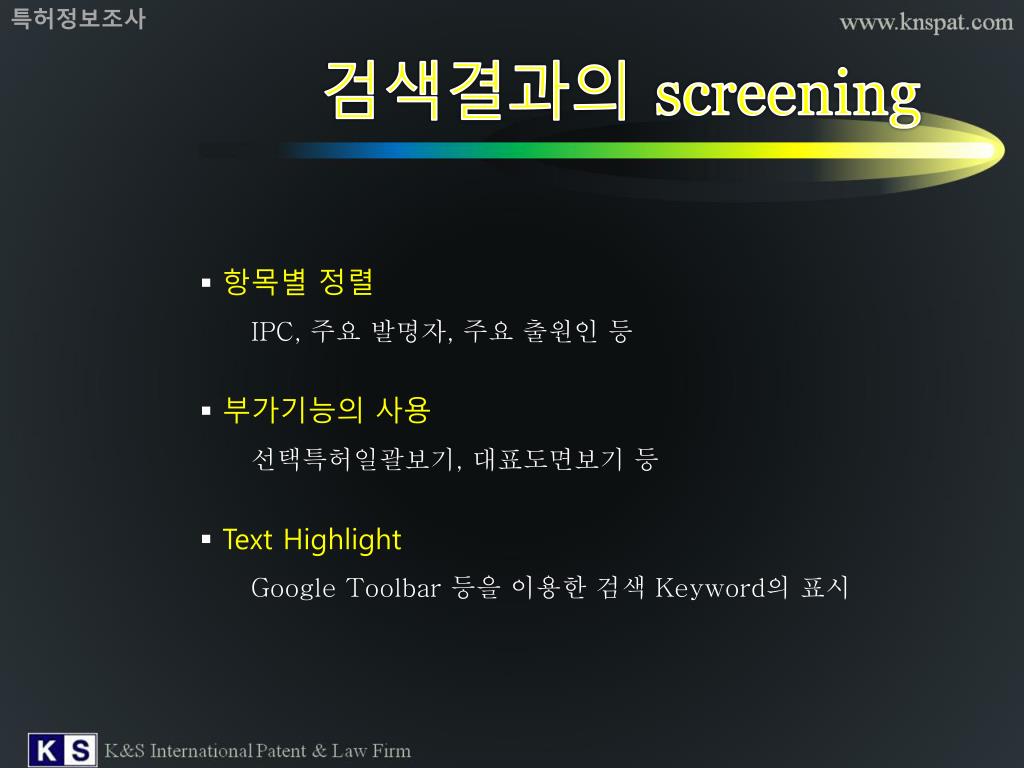

검색결과의 screening

  • 항목별 정렬

    • IPC, 주요 발명자, 주요 출원인 등

  • 부가기능의 사용

    • 선택특허일괄보기, 대표도면보기 등

  • Text Highlight

    • Google Toolbar 등을 이용한 검색 Keyword의 표시


7

특허정보검색Sites

KIPRIS-국내일반검색

단어검색

번호검색


7

특허정보검색Sites

KIPRIS-국내항목별검색

권리구분선택

등록상태 선택

출원번호

10-2005-0074999 입력


7

특허정보검색Sites

KIPRIS-국내상세보기

상세보기

전문보기

History 보기


7

특허정보검색Sites

KIPRIS-해외일반검색

국가선택

단어검색

번호검색


7

특허정보검색Sites

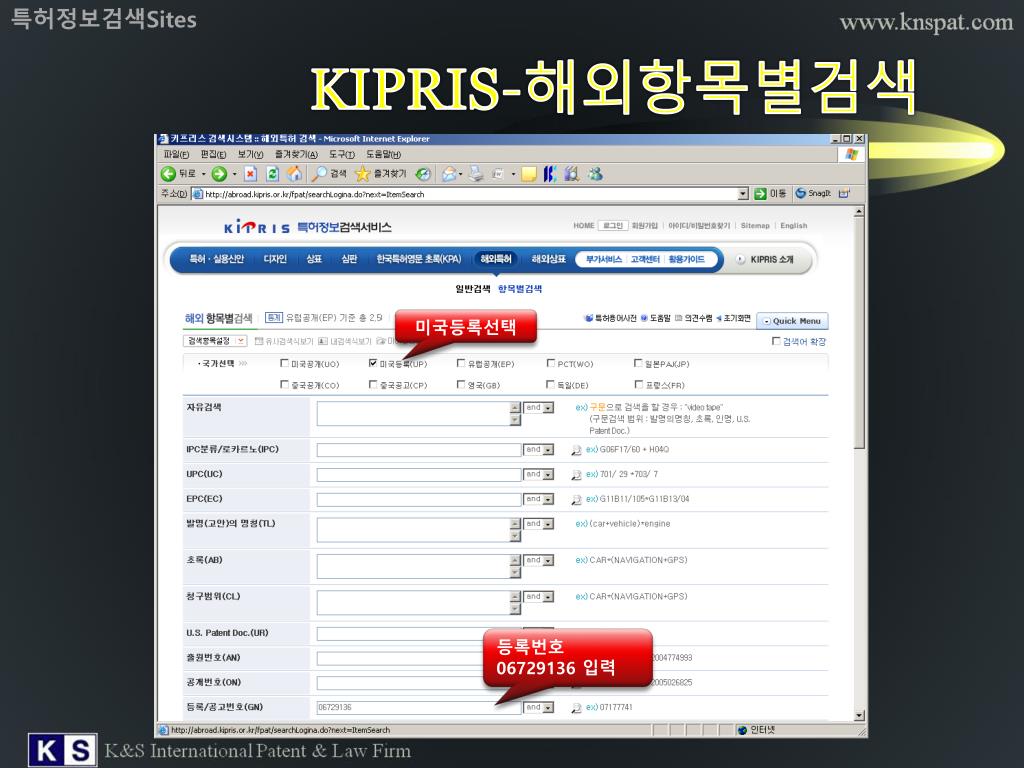

KIPRIS-해외항목별검색

미국등록선택

등록번호

06729136 입력


7

특허정보검색Sites

KIPRIS-상세보기

기계번역제공

전문보기

USPTO History보기로 연결됨

기계번역문


7

특허정보검색Sites

KIPRIS-상세보기

패밀리보기

인용문헌


7

특허정보검색Sites

USPTO-초기화면

특허검색


7

특허정보검색Sites

USPTO-DB선택화면

1976년 이후 등록특허

1790년 ~1975년 등록특허

2001년 3월 이후 공개자료

history 검색


7

특허정보검색Sites

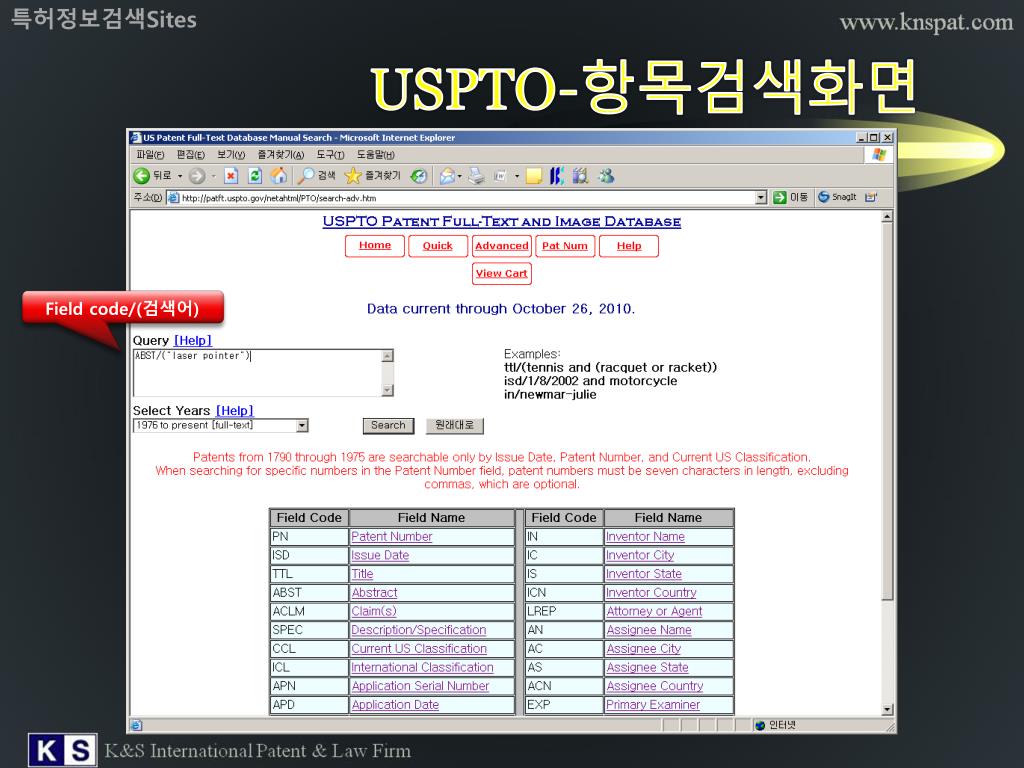

USPTO-항목검색화면

Field code/(검색어)


7

특허정보검색Sites

USPTO-번호검색화면

등록번호

7693250 입력


7

특허정보검색Sites

USPTO-전문보기(text)

이미지로 보기


7

특허정보검색Sites

USPTO-전문보기(image)

텍스트로 보기


7

특허정보검색Sites

USPTO-히스토리검색

인증과정

History 검색


7

특허정보검색Sites

USPTO-히스토리검색

History 선택

번호타입선택

등록결정

번호입력

의견서통지


7

특허정보검색Sites

EPO-특허검색초기화면

일반검색

항목검색

번호검색


7

특허정보검색Sites

EPO-항목검색입력화면

DB선택

검색어 입력


7

특허정보검색Sites

EPO-번호검색입력화면

DB선택

‘WO2010045232’

입력


7

특허정보검색Sites

EPO-번호검색결과화면

상세보기

조사보고서

추가 조사보고서


7

특허정보검색Sites

EPO-상세보기화면

본문보기

청구항

도면

전문

Family 특허

인용특허


7

특허정보검색Sites

EPO-전문보기


  • Login
