Использование уравнений состояния для моделирования свойств аммиака, углекислого газа и воды


Синтез карбамида состояния для моделирования свойств аммиака, углекислого газа и воды

Плав синтеза: p=150-200 атм; t=160-2200C

Жидкая фаза

(реакция Базарова)

Газовая фаза

NH3(ж) = NH3(г)

CO2(ж) = CO2(г)

H2O(ж)= H2O(г)

2NH3(ж) + CO2(ж) = NH2COONH4(ж)

NH2COONH4(ж) = (NH2)2CO(ж) + H2O(ж)

  • Моделирование:

  • Уравнения состояния

  • Избыточная G (eUNIQUAC)

  • Константы равновесия

  • Моделирование:

  • Кубические уравнения состояния

    • Уравнение SR-POLAR

    • Уравнение RKS

    • Уравнение Ван-Дер-Ваальса

  • Уравнение Nakamura

  • Вириальные уравнения состояния

Особенности системы

Высокая плотность газовой фазы (до 20% от плотности жидкости)

Полярность компонентов (NH3и H2O)


Кубические уравнения состояния состояния для моделирования свойств аммиака, углекислого газа и воды

Уравнение Ван-Дер-Ваальса

Уравнение SR-POLAR (модифицированное

RKS – Redlich-Kwong-Soave)

Правила смешения

Schwartzentruber J., Renon H., Watanasiri S. // Fluid Phase Equilibria. 1989. V. 52. P. 127-134.

Mathias P.M. // Ind. Eng. Chem. Process Des. Dev. 1983. V. 22. P. 385-391.

Soave G. // Chem. Eng. Sci. 1972. V. 27. P. 1196-1203.

Aspen Plus Urea Synthesis Loop Model. Version Number: 7.0. July 2008.


Кубические уравнения состояния состояния для моделирования свойств аммиака, углекислого газа и воды

Уравнение SR-POLAR

] Schwartzentruber J., Renon H. Extension of UNIFAC to High Pressures and Temperatures by the use of a Cubic equation of State // I&EC Research. 1989. V. 28. P.1049-1055.


Уравнение состояния для моделирования свойств аммиака, углекислого газа и водыSR-POLAR: вода

Standard relative deviation: 0.024

Maximal relative deviation: 0.145

p: -3.107330802894017e+00 Tc: 6.473000000000000e+02

Pc: 2.211924750000000e+02 w: 4.966776667415789e+00

p2: -3.462848138258257e+00 p3: 2.041288317402877e+00

W. Wagner, H.-J. Kretzschmar, International Stream Tables. Properties of Water and Stream Based on the Industrial Formulation IAPWS-IF97, 2nd ed. Springer, Berlin, Heidelberg, 2008.

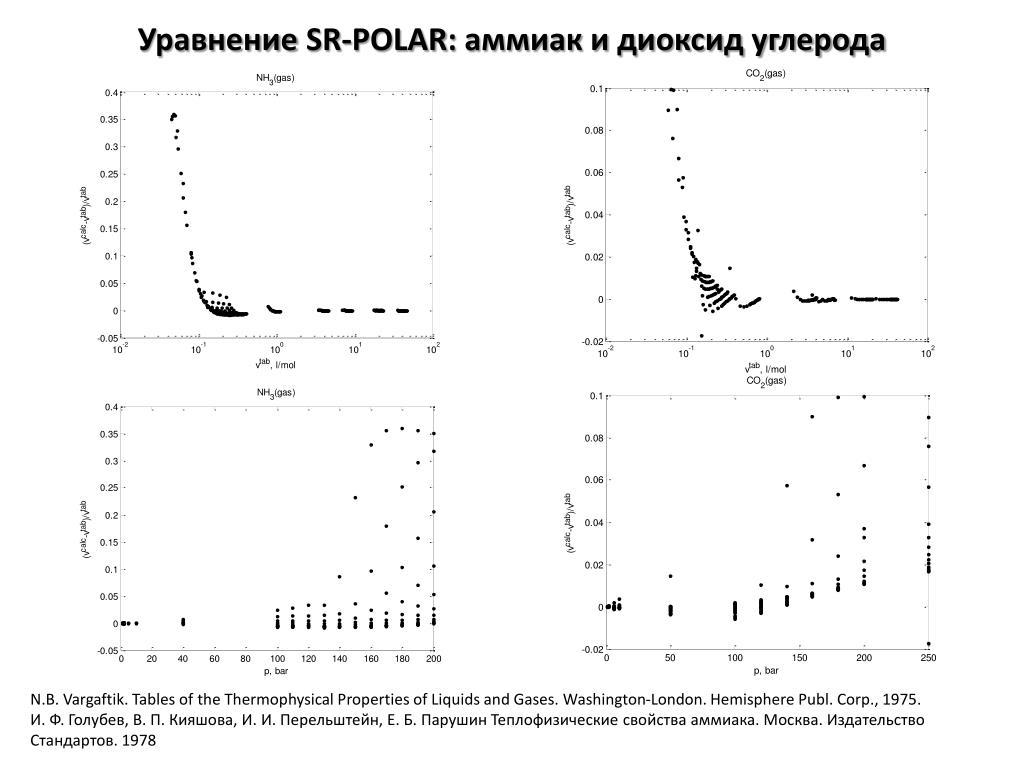

Уравнение состояния для моделирования свойств аммиака, углекислого газа и водыSR-POLAR: аммиак и диоксид углерода

N.B. Vargaftik. Tables of the Thermophysical Properties of Liquids and Gases. Washington-London. Hemisphere Publ. Corp., 1975.

И. Ф. Голубев, В. П. Кияшова, И. И. Перельштейн, Е. Б. Парушин Теплофизические свойства аммиака. Москва. Издательство Стандартов. 1978


Уравнени состояния для моделирования свойств аммиака, углекислого газа и водыеNakamura

Nakamura R. Breedveld G.J.F., Prauznits J.M. // Ind. Eng. Chem. Proc. Des. Dev. 1976. V. 15(4). P. 557-565.


Вириальное уравнение состояния состояния для моделирования свойств аммиака, углекислого газа и воды

t=150-300OC

p=1-280 бар

.

Правила смешения (двойная система)

=+2,

Воронин Г.Ф., Генкин М.В., Куценок И.Б. Вириальные уравнения состояния газообразных аммиака, воды, диоксида углерода и их растворов при повышенных давлениях и температурах [статья в печати]
