Figure 1. Number of equations needed to solve using Node-Voltage Method Düğüm gerilim yontemiyle cozmek icin gereken denklem sayısı. Node: 2. Number of equations needed to solve using Mesh-Current Method Göz akımları yontemiyle cozmek icin gereken denklem sayısı. Mesh: 3. Figure 1: Node.
E N D

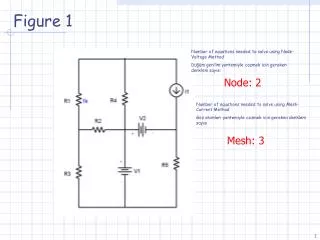

Figure 1 Number of equations needed to solve using Node-Voltage Method Düğüm gerilim yontemiyle cozmek icin gereken denklem sayısı Node: 2 Number of equations needed to solve using Mesh-Current Method Göz akımları yontemiyle cozmek icin gereken denklem sayısı Mesh: 3
Figure 1: Node Sadece kırmızı renkli düğümler icin KCL denklemi yazmak gerekiyor. Yeşil renkli düğümlerdeki gerilimler, gerilim kaynaklarından ötürü bilinen gerilimler. KCL equations are required only for red colored nodes. The voltages at green colored nodes are known due to the voltage sources
Figure 1: Mesh Sadece kırmızı renkli gözler icin KVL denklemi yazmak gerekiyor. Yeşil renkli gözdeki göz akımı, akım kaynağı kullanılarak hesaplanabilir KVL equations are required only for red colored meshes. The mesh current at green colored mesh is known due to the current sources
Figure 2 Node: 2 Mesh: 1
Figure 3 Node: 3 Mesh: 3 (supermesh)
Figure 4 Node: 2 Mesh: 3
Figure 5 Node: 3 Mesh: 2 (supermesh)

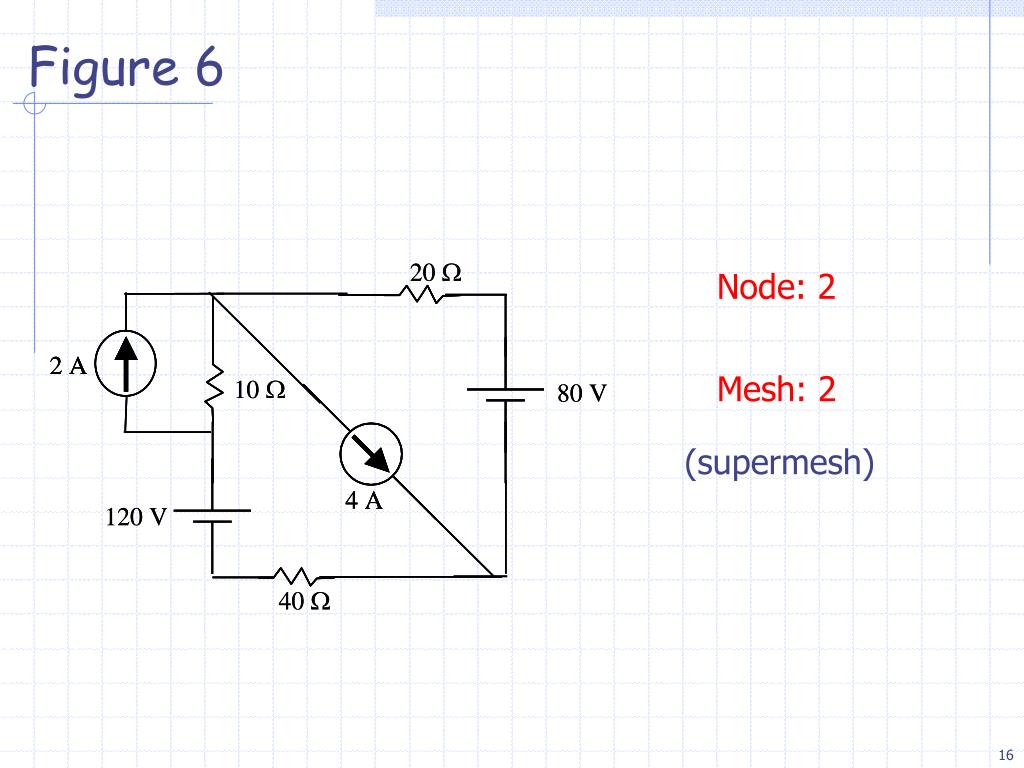

Figure 6 Node: 2 Mesh: 2 (supermesh)
Figure 7 Node: 1 Mesh: 3
Figure 8 Node: 2 Mesh: 2
Figure 9 Node: 2 Mesh: 2
Figure 10 Node: 1 Mesh: 2
Figure 11 Node: 2 Mesh: 2
Figure 12 Node: 2 (supernode) Mesh: 3
Figure 13 Node: 1 Mesh: 1
Figure 14 Node: 3 Mesh: 5 (supermesh)
Figure 15 Node: 1 Mesh: 2
Figure 16 Node: 2 Mesh: 0!!!
Figure 17 Node: 2 Mesh: 4 (supermesh)
