  1. 终端接口及外设 ISSUE 1.0

  2. 目 录 • 一、必备基本知识 • 二、视讯终端使用的通用电缆 • 三、视讯终端使用的专用电缆 • 四、视讯终端使用的麦克风电缆 • 五、视频终端使用的调音台

  3. 一、必备基本知识 1. 电缆基本常识 AWG代表美国线规（American Wire Gauge）。对于实心导体，AWG值由导体外径决定。对多股绞合导体，AWG值由导体的横截面积决定。 2. 复合视频（Composite-Video）- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：75Ω    - 常用接头：BNC接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网（下图所示）

  4. 一、必备基本知识 3. 超级视频（Super-Video）- 传输介质：两根带屏蔽的同轴电缆- 传输阻抗：75Ω    - 常用接头：2×BNC接头、1×4针微型接头- 接线标准：3脚插针=亮度(Y)信号线，4脚插针=色度(C)信号线1脚、2脚公共地＝屏蔽网线（下图所示）

  5. 一、必备基本知识 4. VGA视频（Video Graphics Array）- 传输介质：11根带屏蔽的同轴电缆- 传输阻抗：75Ω    - 常用接头：15针HD型接头- 接线标准：1脚=红基色，2脚=绿基色，3脚=蓝基色，6脚=红色地，7脚=绿色地，8脚=蓝色地，13脚=行同步，14脚=场同步，5脚=自测试，10脚=数字地，4、11、12、15脚=地址码（下图所示）

  6. 一、必备基本知识 5. 非平衡模拟音频（UnBalance Audio）- 传输介质：单根带屏蔽的同轴电缆- 传输阻抗：高低阻- 常用接头：直型(TRS)接头、莲花(RCA)接头- 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网线（下图所示）

  7. 一、必备基本知识 6. 平衡式模拟音频（Analog Balance Audio）- 传输介质：带屏蔽的双绞电缆- 传输阻抗：600Ω或高低阻- 常用接头：直型(TRS)接头、卡农(XLR)接头- 接线标准：直插：插针=信号+，中环=信号－，外壳公共地＝屏蔽网线卡农：2脚=信号+，3脚=信号－，1脚公共地=屏蔽网线（下图所示）

  8. 二、视讯终端使用的通用电缆 1、复合视频（RCA）电缆（音频电缆） 注：RCA电缆属于通用电缆，从电子市场到超市都可以买到，也可根据实际长度现场制作。 2、S端子（S-Video）视频电缆 注：S端子电缆属于通用电缆，从电子市场到超市都可以买到。

  9. 二、视讯终端使用的通用电缆 3、VGA电缆 两端是DB15公头的电缆 注：支持最大长度50米 注：VGA电缆属于通用电缆，从电子市场到超市都可以买到，一般电子市场可订购定长的VGA电缆。

  10. 二、视讯终端使用的通用电缆 4、ISDN电缆（终端到NT1） 注：支持最大长度100米

  11. 二、视讯终端使用的通用电缆 5、120欧姆E1电缆

  12. 二、视讯终端使用的通用电缆 6、75欧姆E1电缆 注：E1电缆通常现场制作。

  13. 二、视讯终端使用的通用电缆 7、IP电缆

  14. 120欧姆---75欧姆 • 1/2----------------------------芯/屏蔽 • 4/5----------------------------芯/屏蔽

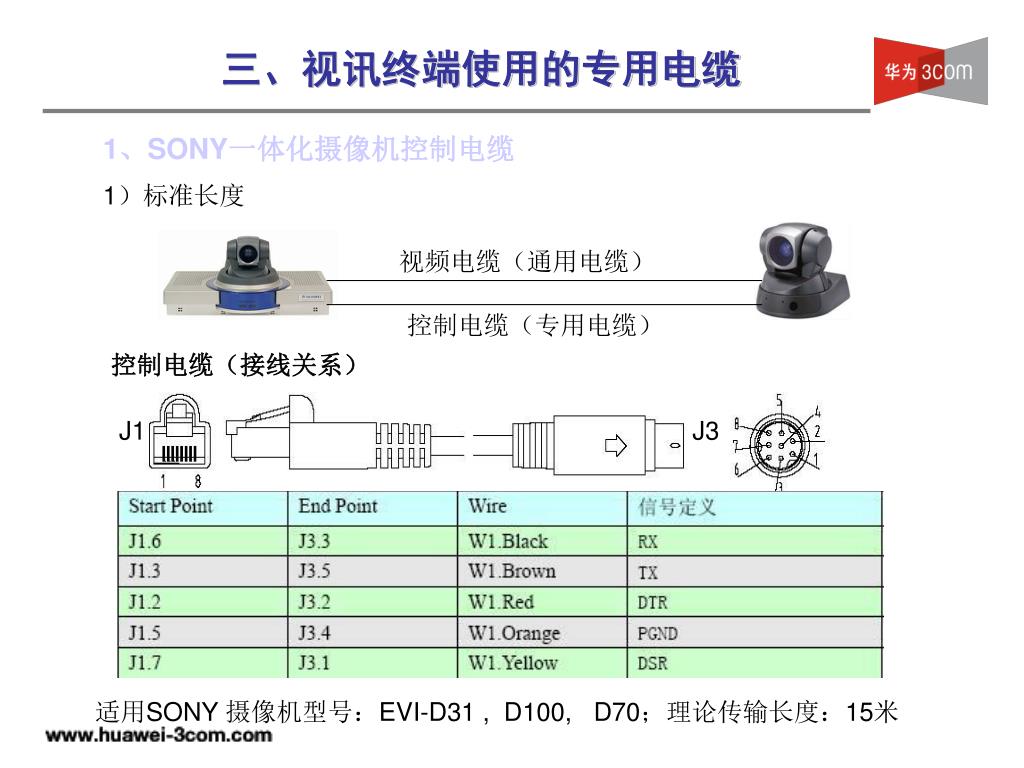

  15. 三、视讯终端使用的专用电缆 1、SONY一体化摄像机控制电缆 1）标准长度 视频电缆（通用电缆） 控制电缆（专用电缆） 控制电缆（接线关系） J1 J3 适用SONY 摄像机型号：EVI-D31 , D100, D70；理论传输长度：15米

  16. 三、视讯终端使用的专用电缆 2）SONY一体化摄像机控制电缆延长方法 延长方法1：标准网线＋双口网线连接头＋摄像机控制电缆 标准网线 控制电缆 双口网线转连接头 注：延长方法1距离受限 延长方法2：使用串口延长器 协议转换器 协议转换器 延长线

  17. 三、视讯终端使用的专用电缆 2、松下3CCD摄像机电缆（适用300、600型号） 解码器 专用电缆1 232转485 协议转换器 485控制线 专用电缆2 12V摄像机 供电模块 232控制线 松下300 松下600 视频线（一端RCA，另一端BNC） 1）232控制线接线关系： RJ45————DB9公头 6 2 3 3 5 5 2）485控制线接线关系： 根据协议转换器标识和解码器标识确定。

  18. 三、视讯终端使用的专用电缆 3）专用电缆1（04026084）

  19. 三、视讯终端使用的专用电缆 3CCD摄像机专用电缆1 （04026084）

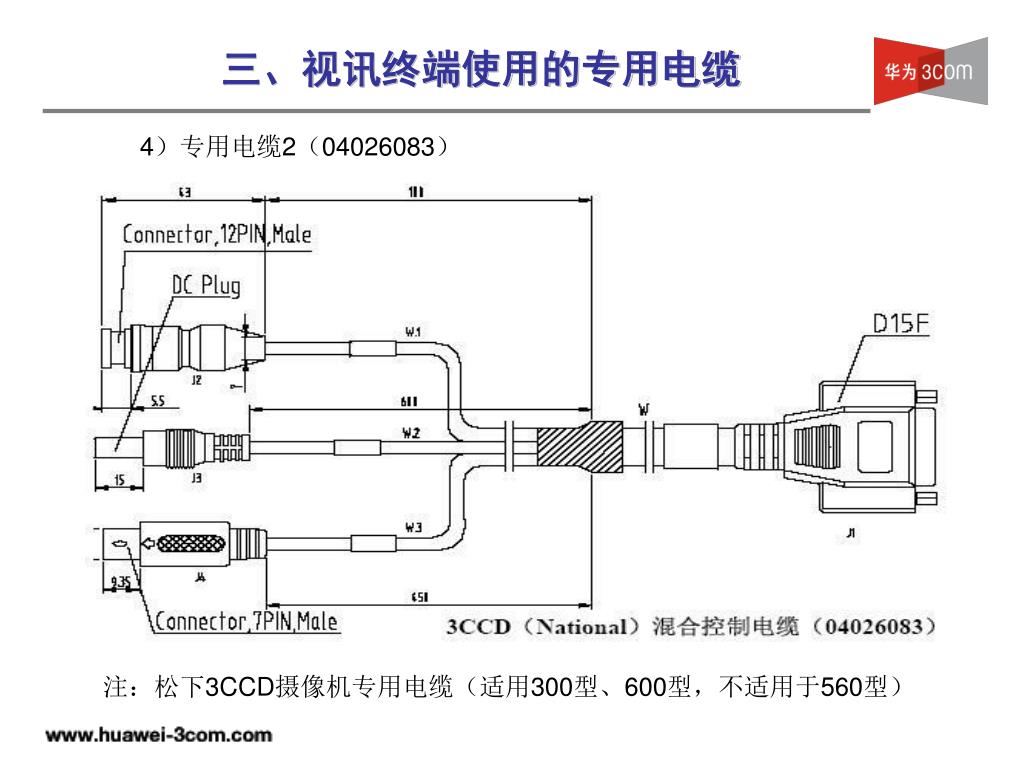

  20. 三、视讯终端使用的专用电缆 4）专用电缆2（04026083） 注：松下3CCD摄像机专用电缆（适用300型、600型，不适用于560型）

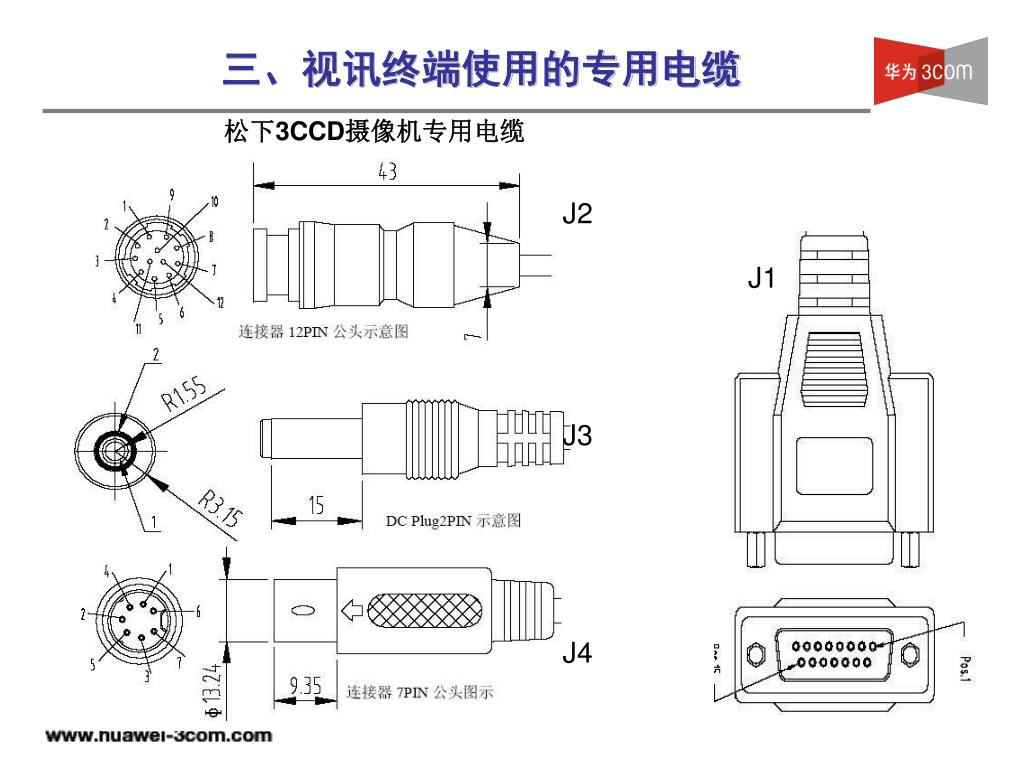

  21. 三、视讯终端使用的专用电缆 松下3CCD摄像机专用电缆 J2 J1 J3 J4

  22. 三、视讯终端使用的专用电缆 松下3CCD摄像机专用电缆接线关系

  23. 三、视讯终端使用的专用电缆 3、SONY 3CCD摄像机电缆 解码器 专用电缆1 232转485 协议转换器 485控制线 专用电缆2 12V摄像机 供电模块 232控制线 SONY 视频线（一端RCA，另一端BNC） 1）232控制线接线关系（同前面松下3CCD） 2）485控制线接线关系（同前面松下3CCD） 3）专用电缆1接线关系（同前面松下3CCD）

  24. 三、视讯终端使用的专用电缆 4）专用电缆2接线关系（04043823） J2 J1 J3 J4

  25. 三、视讯终端使用的专用电缆 SONY 3CCD摄像机专用电缆2 J2

  26. 四、视讯终端使用的麦克风电缆 卡农公头 480终端背部接口 卡农母头 对于专业会议室，建议选用4芯绞线麦克专用电缆，接线关系如图示。 麦克风及麦克风电缆属于通用电缆，在电子市场、大的超市、音箱器材店都可以买到。 4芯绞线专用麦克电缆

  27. 五、调音台 会议电视中调音台的作用： 1、切换音频信号 2、调节音频信号的大小 3、对一般失真的音频信号起到一定的调节作用

  28. 调音台的接口一览 卡农头 直插头 莲花头

  29. 调音台的主要功能区 输出部分 输入部分 编程部分

  30. 调音台的接法

  31. 标准接法的原理与作用 • 输入分区管理。把所有终端设备（包括电话会议）按照重要程度接在开始的1－5输入口，然后是麦克风，最后是CD、DVD等音源设备，这是为了方便操作者的第一反应。 • 根据接口的阻抗特性，应该把所有设备的音频输入接到调音台的辅助输出（AUX）上。 • 电话会议音频信号无论是输入输出都是低阻抗的因此应该接为卡龙头，输入接到MIC口，输出接到GROUP1上。 • 根据同一路的音频输出不能发送回本路音频输入的原则，调整旋钮或按纽。

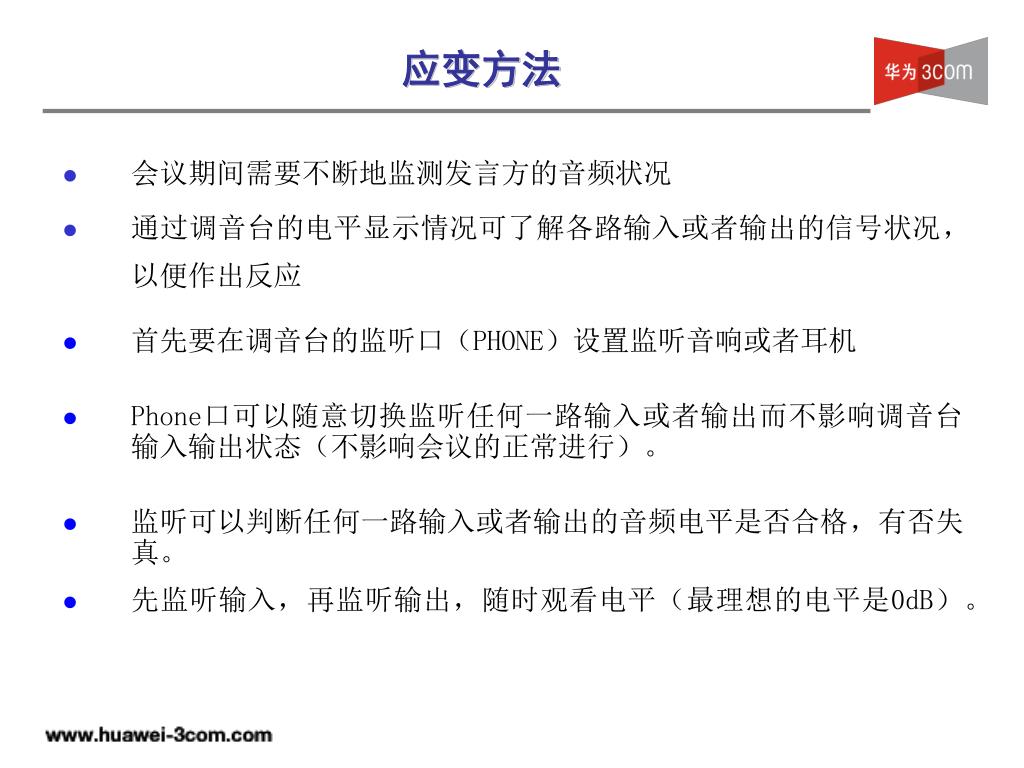

  32. 应变方法 • 会议期间需要不断地监测发言方的音频状况 • 通过调音台的电平显示情况可了解各路输入或者输出的信号状况，以便作出反应 • 首先要在调音台的监听口（PHONE）设置监听音响或者耳机 • Phone口可以随意切换监听任何一路输入或者输出而不影响调音台输入输出状态（不影响会议的正常进行）。 • 监听可以判断任何一路输入或者输出的音频电平是否合格，有否失真。 • 先监听输入，再监听输出，随时观看电平（最理想的电平是0dB）。

  33. 华为3Com技术有限公司 华为3Com公司网址: www.huawei-3com.com 华为3Com技术论坛网址: forum.huawei-3com.com
