Presentation Transcript


K relh r t s gyakorlat

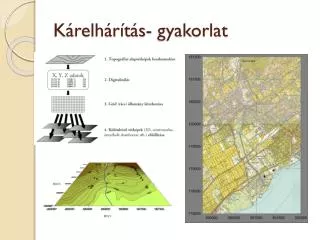

Kárelhárítás- gyakorlat


K relh r t s gyakorlat

furatEOVYEOVX Vízsz. mBf

f1560142.483987179252.692681125.1

f2560287.61199179538.413494126.5

f3560727.531185179493.060994126.3

f4560886.264877179134.776302124.7

f5560491.698182178989.648301123.8


K relh r t s gyakorlat

furatEOVYEOVXTPH (ug/l)

f1560142.483987179252.692681340

f2560287.61199179538.413494220

f3560727.531185179493.060994405

f4560886.264877179134.776302830

f5560491.698182178989.648301890


Advekt v transzport

Talajtípus

Hézagtérfogat

Szabad hézagtérfogat

Szivárgási tényező

Homokos kavics

0,25-0,35

0,20-0,25

3E-03-5E-04

Kavicsos homok

0,28-0,35

0,15-0,20

1E-03-2E-04

Homok

0,30-0,38

0,10-0,15

4E-04-1E-04

Kőzetlisztes homok

0,33-0,40

0,08-0,12

2E-04-1E-05

Homokos kőzetliszt

0,35-0,45

0,05-0,10

5E-05-1E-06

Agyagos iszap

0,40-0,55

0,03-0,08

5E-06-1E-08

Iszapos agyag

0,45-0,65

0,02-0,05

1E-08

Advektív transzport

A felszín alatti víz áramlási sebessége

  • vx = talajvíz szivárgási sebessége [cm/s]

  • K = a szivárgási tényező [cm/s]

  • I = horizontális hidraulikai gradiens [-]

  • n = a víztelített víztartó effektív porozitása [-]

    Néhány talajtípusra vonatkozó adatok Busch és Luckner szerint


Szorpci s folyamatok

Szorpciós folyamatok

A szorpciós izotermáka vegyi anyag talajhoz kötött és a talajjalkapcsolatban lévő oldatban visszamaradókoncentrációjának arányát írják le

Lineáris egyensúlyi szorpció

A szorpciós izoterma meredeksége:

  • Kd= megoszlási hányados (cm 3 /g)

  • Cs= szorbeált szennyezőanyag koncentráció (g/g talaj)

  • Cgw= oldott szennyezőanyag koncentráció (g/cm 3 oldat)

    A nem ionos, apoláris hidrofób szerves vegyi anyagoknak a talaj szerves anyag tartalmához való kötődési arányát is egy egyensúlyi folyamattal lehet leírni:

  • foc=a talaj szerves anyag tartalma (g/g talaj)

  • Koc =a szerves szén megoszlási hányados (cm 3 /g)- az adott vegyi anyag szerves-(anyag) széntartalomhoz való kötődési arányát írja le


Szorpci egy lehets ges sz m t sa

Szorpció egy lehetséges számítása

  • A felszín alatti környezetben végbemenő szorpcióból eredő retardáció (R) mértékének közelítésére a következő empirikus összefüggés alkalmazott:

    Ahol:

  •  a talaj sűrűsége (kg/l), értéke kb. 1,6-1,8

  • n: a tényleges porozitás

    A szennyezőanyag áramlási sebessége így:

    vc=vx/R (cm/s)


Biodegrad ci

Biodegradáció

Elsőrendű kinetikával jellemzett bomlási modell:

  • Ahol  az első rendű bomlási állandó (1/év)

  • T1/2 a szennyezőanyag felezési ideje (év)

    BTEX-ek esetén számításba veendő értékek (ASTM, 1995):

  • Benzol: 0,02-2 év

  • Toluol: 0,02-0,17 év

  • Etil-benzol: 0,016-0,62 év

  • Xilol: 0,038-1 év


K pletek sszesen

Képletek összesen

vc=vx/R (cm/s)


Surfer 8 0

Surfer 8.0

Telephely méretei:

  • Hosszúság: 142 m

  • Szélesség: 99 m

    1. feladat: Alaptérkép felvétele

  • Alaptérképet beilleszt

  • Koordináták megadása új worksheetben

  • Postmap létrehozása


Surfer 8 01

Surfer 8.0

  • II. feladat: FAV szintek alapjángrid létrehozása

    • Furatok digitalizálása

    • Vízszintek megadása

      Felszín alatti vízszintek

      Feltáró furatok:

  • F1: 4,25 m, F2: 4,17, F3: 3,90 m, F4: 4,63 m

    Lehatároló furatokból :

  • L1: 3,88 m , L2: 3,85 m , L3: 4,70 m, L4: 4,65 m


Surfer 8 02

Surfer 8.0

III. feladat: TPH eloszlás felvétele

Feltáró furatokból származó minták koncentrációi:

  • F1: 120 µg/l, F2: 5000 µg/l, F3: 10 µg/l, F4: 400 µg/l

    Lehatároló furatokból származó

    minták koncentrációi:

  • L1: 10 µg/l, L2: 5 µg/l, L3: 50 µg/l, L4: 20 µg/l
