  1. - Überlagerungsgesetz Uq– Uq––uq~m Uq–+uq~m V-105

  2. Kennlinienfelder V-106

  3. Überlagerung bei unterschiedlicher Frequenz V-107

  4. Überlagerung bei unterschiedlicher Frequenz V-108

  5. Schwebung V-109

  6. Schwebung ± V-110

  7. Magnetische Kopplung V-111

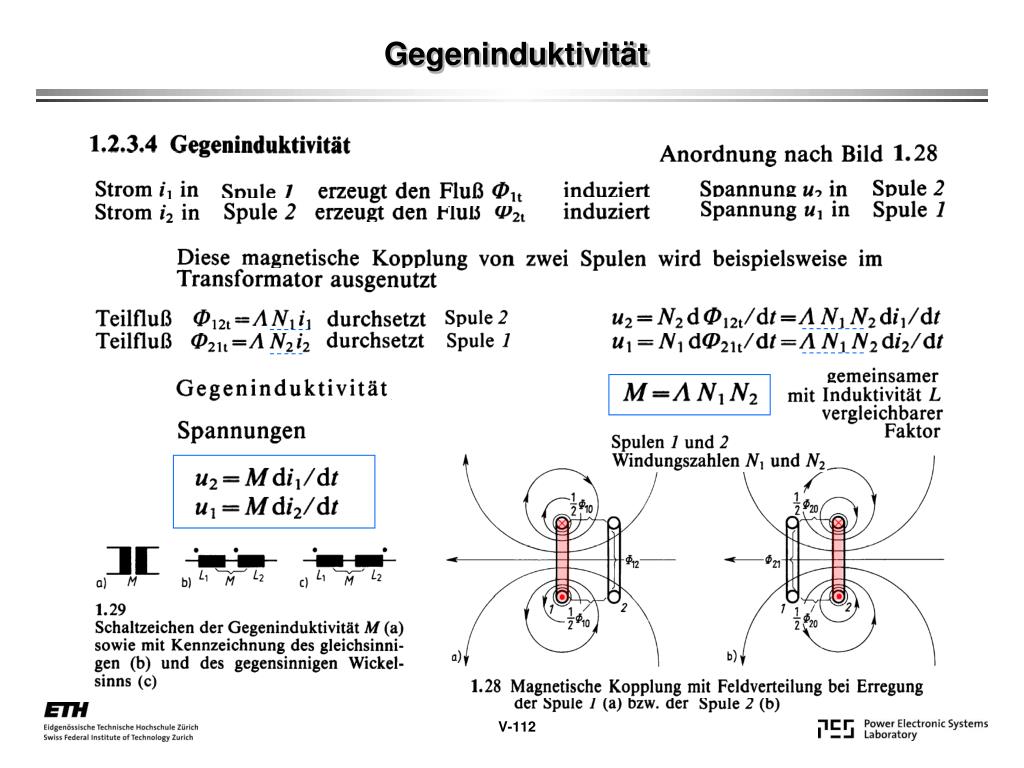

  8. Gegeninduktivität V-112

  9. Magnetische Kopplung ideale Kopplung V-113

  10. Magnetische Kopplung V-114

  11. Magnetische Kopplung V-115

  12. Magnetische Kopplung V-116

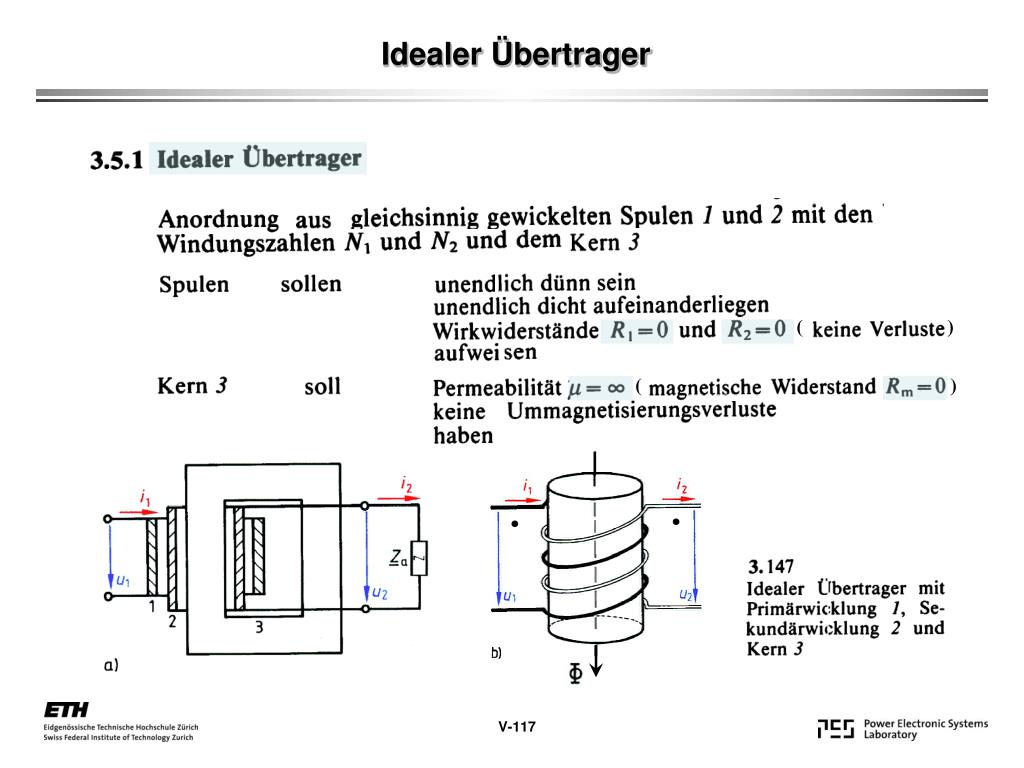

  13. ( ) Idealer Übertrager ( ) V-117

  14. ~ Spannungsübersetzung V-118

  15. ~ Magnetisierungsstrom V-119

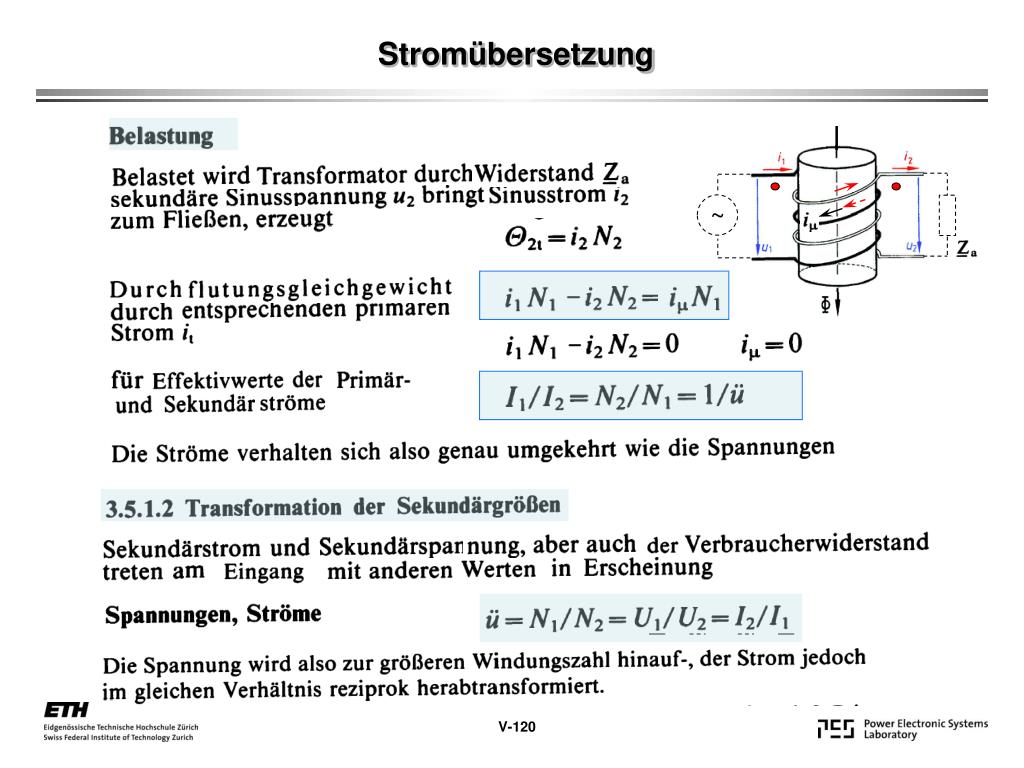

  16. ~ Stromübersetzung V-120

  17. Leistungsübertragung ( ) V-121

  18. Ersatzschaltungen V-122

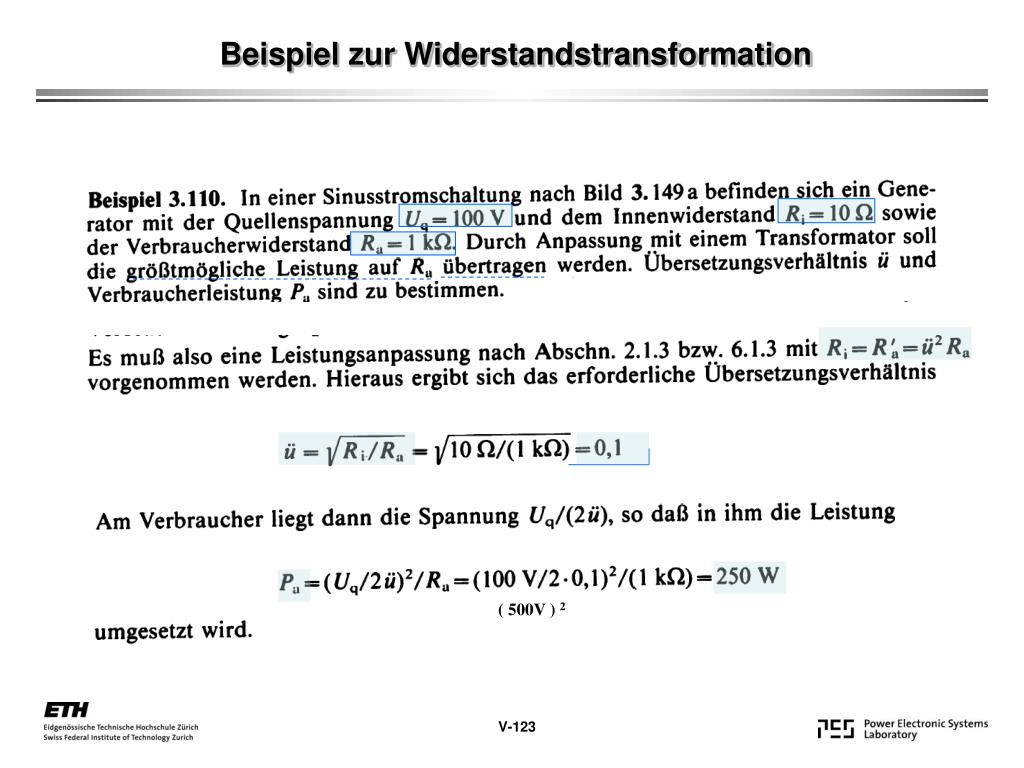

  19. Beispiel zur Widerstandstransformation ( 500V ) 2 V-123

  20. Idealisierter Lufttransformator ( ) V-124

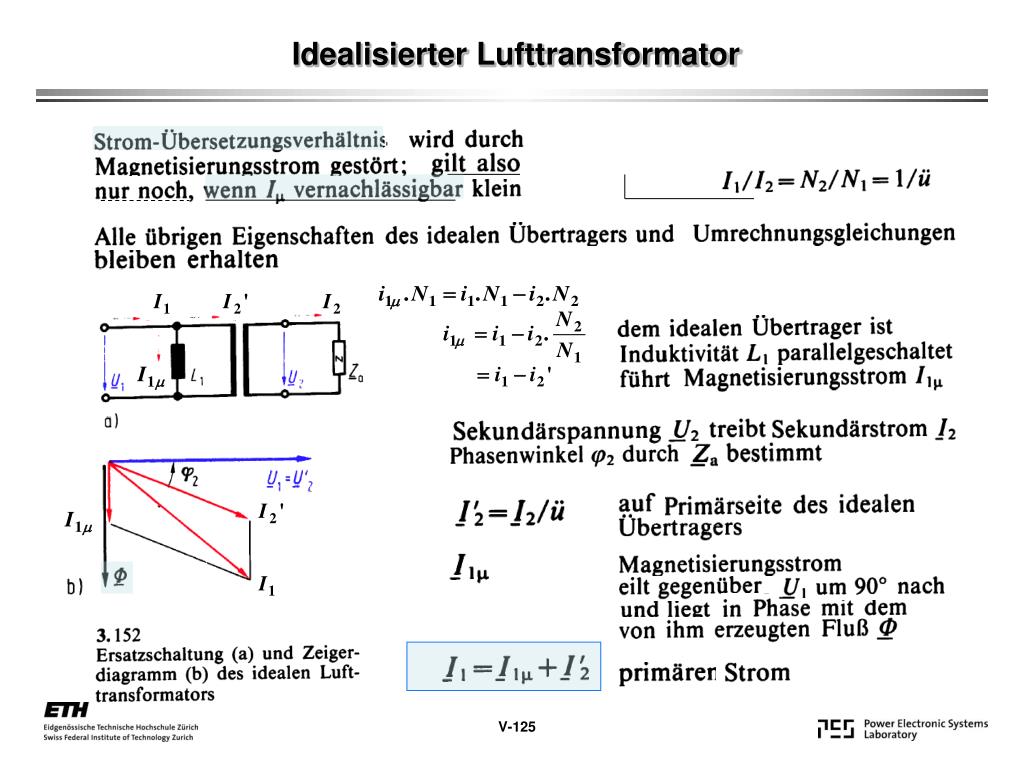

  21. Idealisierter Lufttransformator V-125

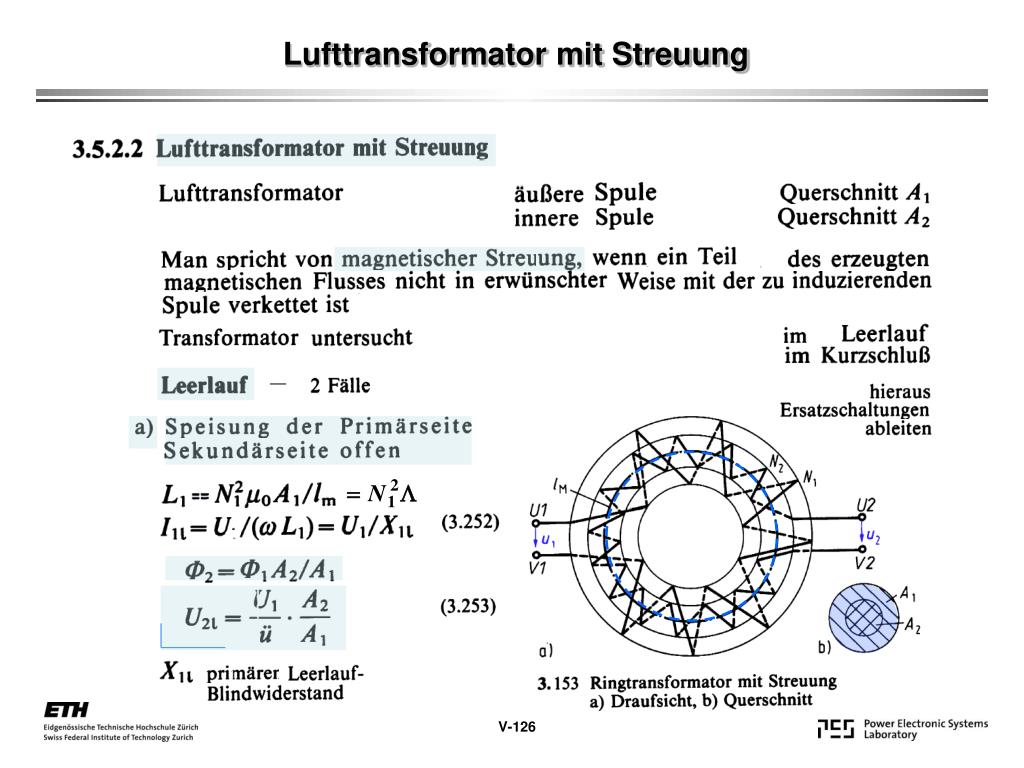

  22. Lufttransformator mit Streuung V-126

  23. Lufttransformator mit Streuung V-127

  24. Lufttransformator mit Streuung V-128

  25. Beispiel V-129

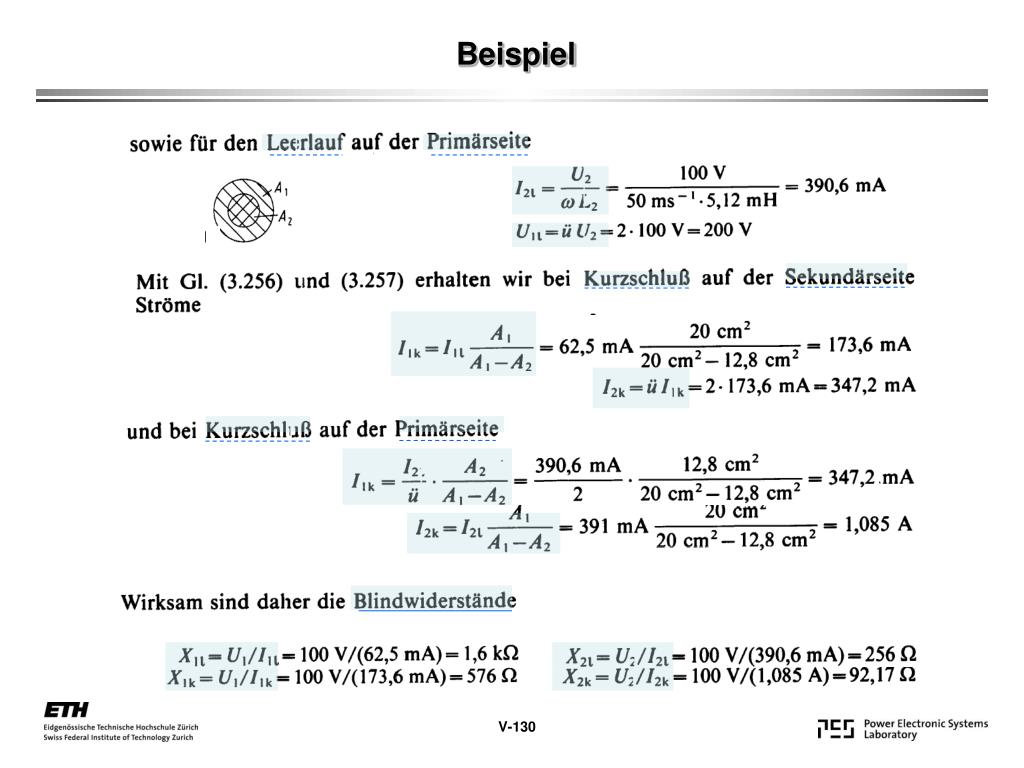

  26. Beispiel V-130

  27. Ersatzschaltbild V-131

  28. Beispiel V-132

  29. Kopplungs- und Streufaktor V-133

  30. ( ) Wahl der Ersatzschaltung V-134

  31. Wahl der Ersatzschaltung V-135

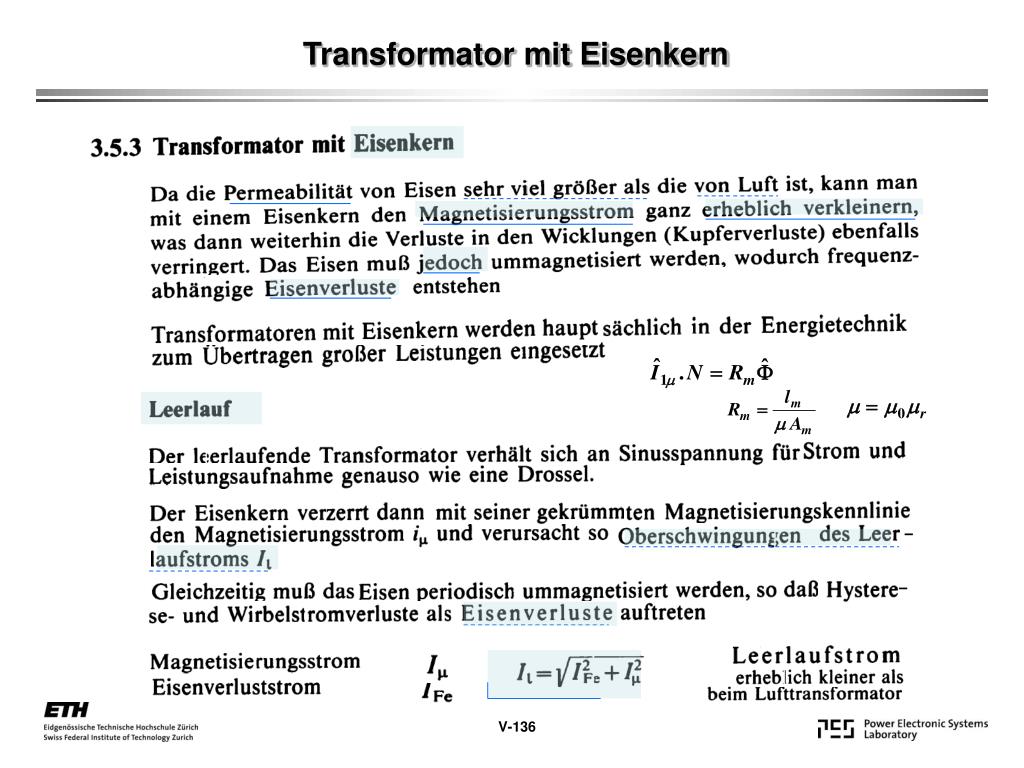

  32. Transformator mit Eisenkern V-136

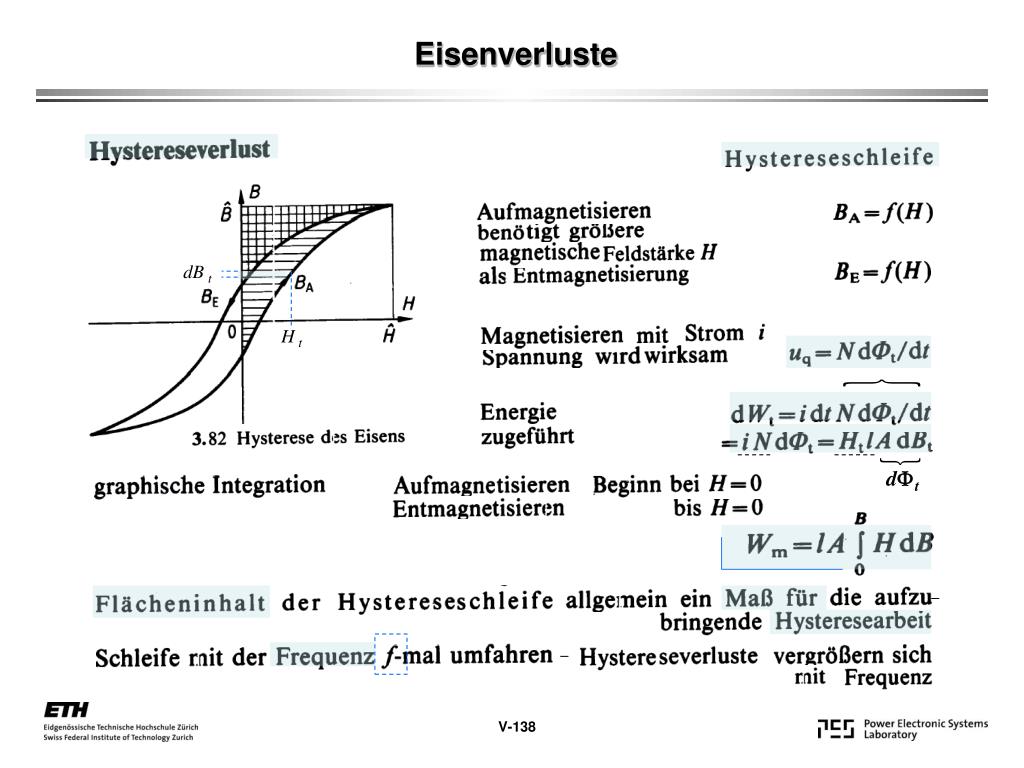

  33. - Eisenverluste V-137

  34. Eisenverluste V-138

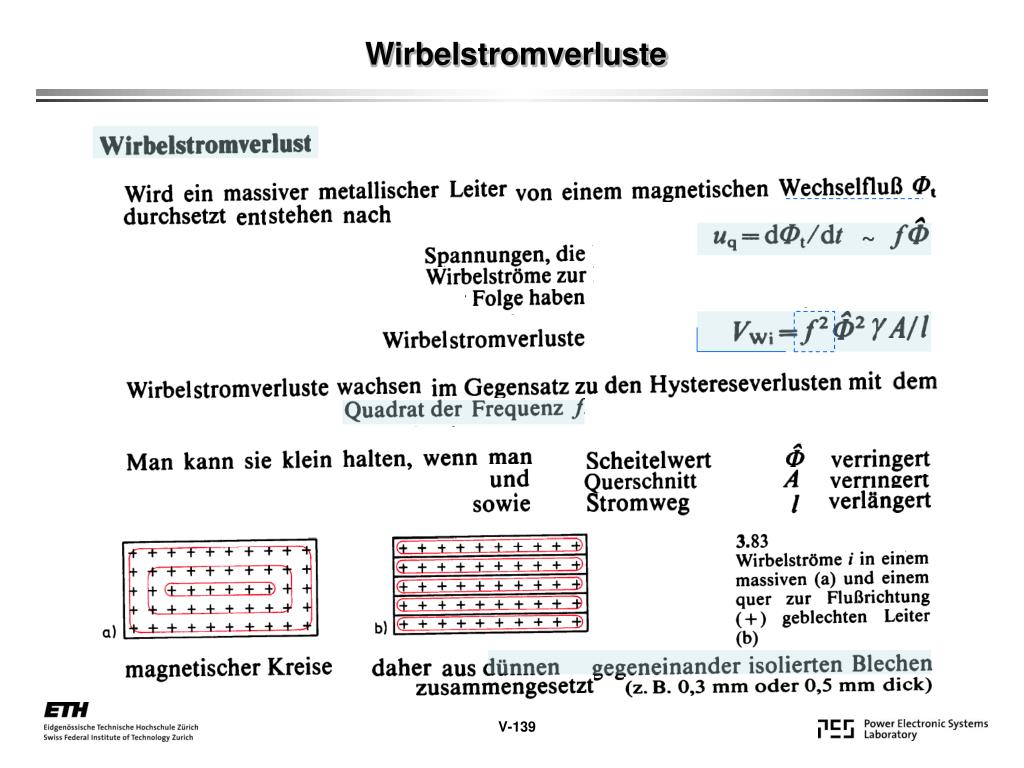

  35. ~ Wirbelstromverluste V-139

  36. Nichtlinearer Magnetisierungsstromverlauf V-140

  37. Nichtlinearer Magnetisierungsstromverlauf V-141

  38. Nichtlinearer Magnetisierungsstromverlauf V-142

  39. Spannungsänderung bei Belastung V-143

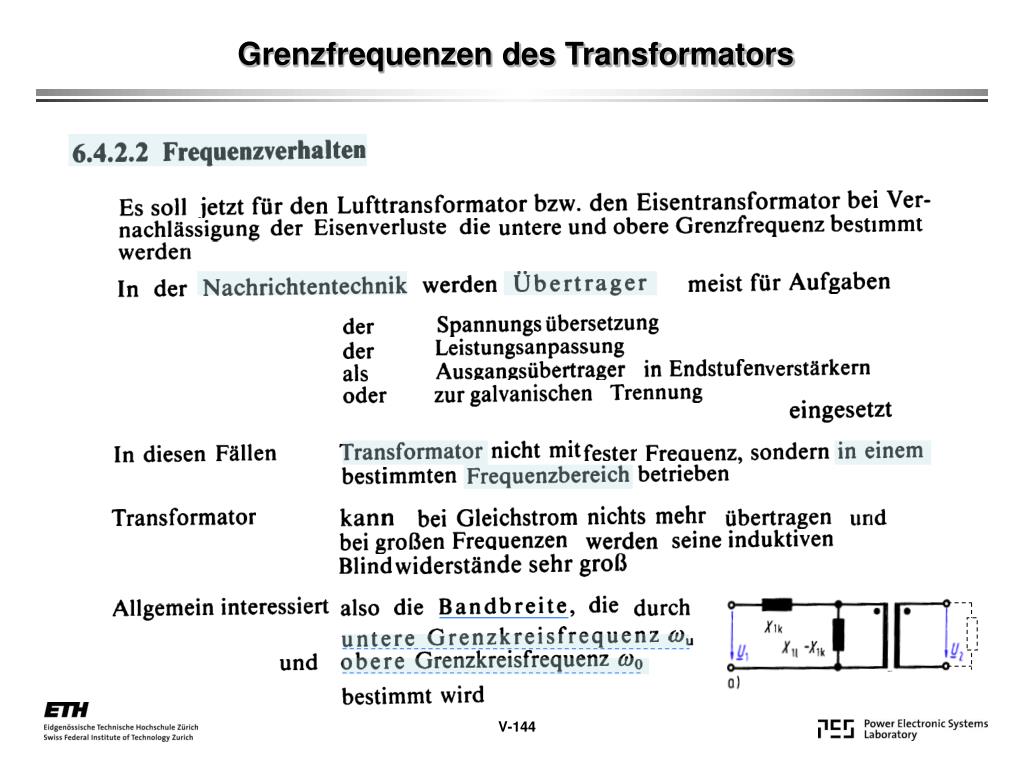

  40. Grenzfrequenzen des Transformators V-144

  41. Untere Grenzfrequenz des Transformators V-145

  42. Untere Grenzfrequenz des Transformators V-146

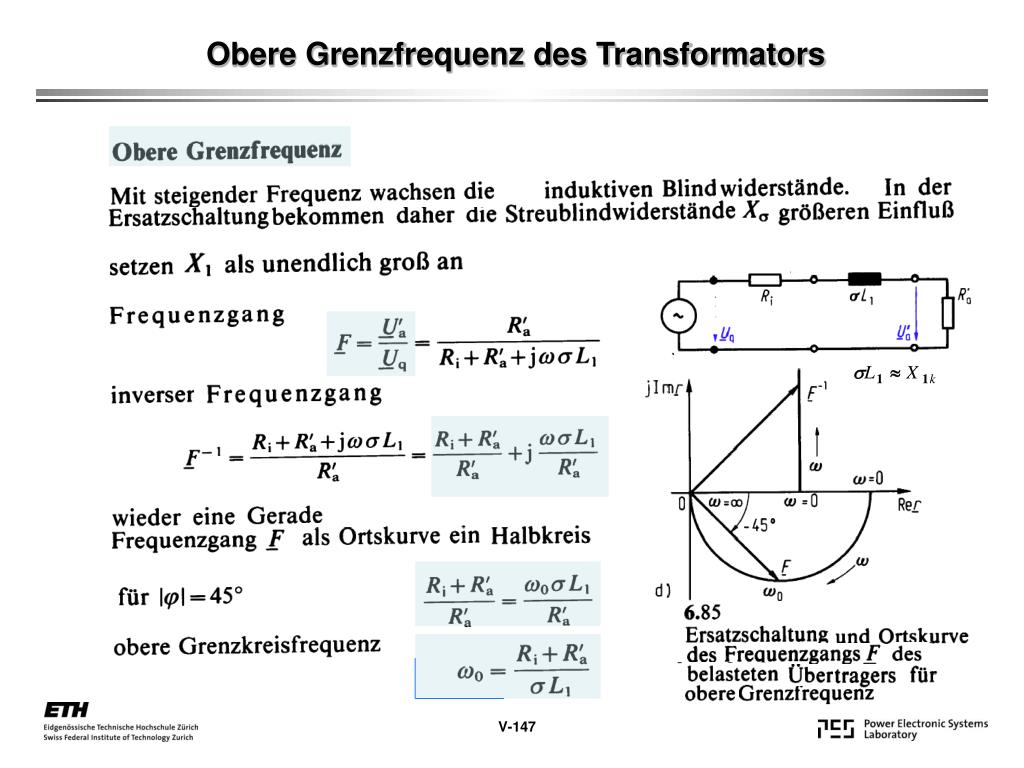

  43. Obere Grenzfrequenz des Transformators V-147

  44. Bandbreite des Transformators V-148

  45. Abschnitt 7 • Ersatzschaltungen • von Bauelementen • □ Sinusstrom-Leitung ........ V-149 • □ Drossel ……………………V-150 • □ Kapazität ………………….V-151

  46. Ersatzschaltungen von Bauelementen V-149

  47. Ersatzschaltbild der Drossel ( ) V-150

  48. Ersatzschaltbild des Kondensators V-151

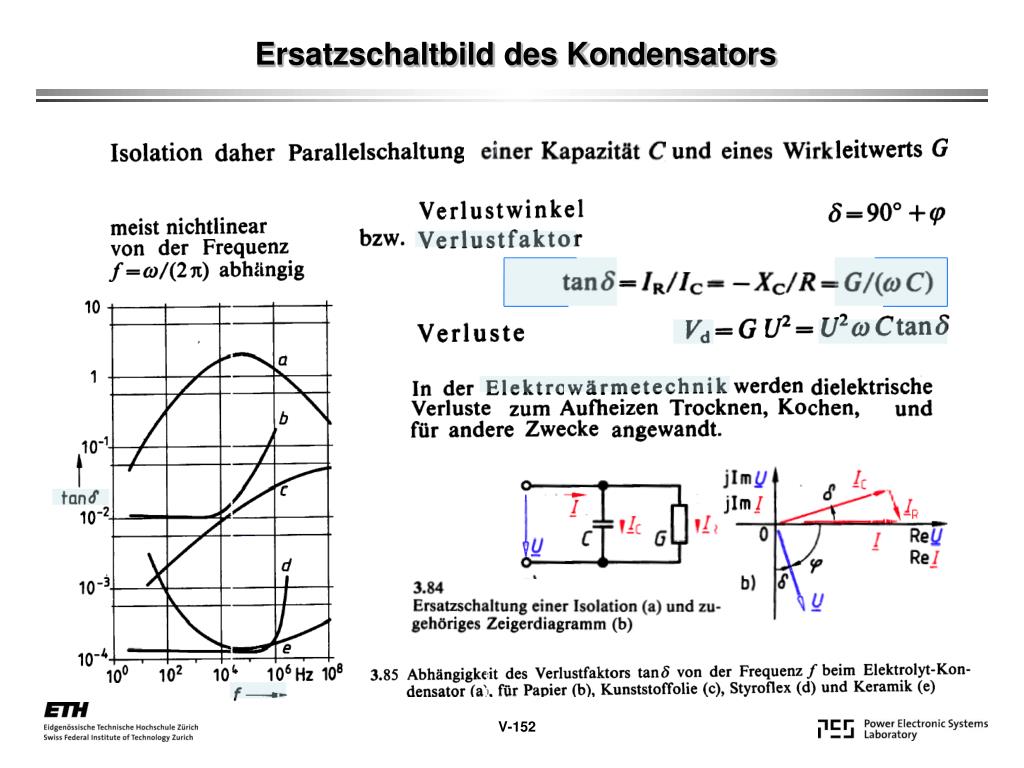

  49. Ersatzschaltbild des Kondensators V-152

  50. Ersatzschaltbild des Kondensators V-153
