  1. 非学无以广才,非志无以成学 欢迎同学们学习“SolidWorks”课程

  2. 1. SolidWorks概述 2. 文件基本操作 3. SolidWorks工作界面 4. 视图调整方法 5. SolidWorks对象操作和管理 第1章 SolidWorks基础

  3. SolidWorks概述 1. • SolidWorks、AutoCAD、Pro/E、UG • 和CATIA的比较 • SolidWorks的特征建模方式 • SolidWorks特征间的关系

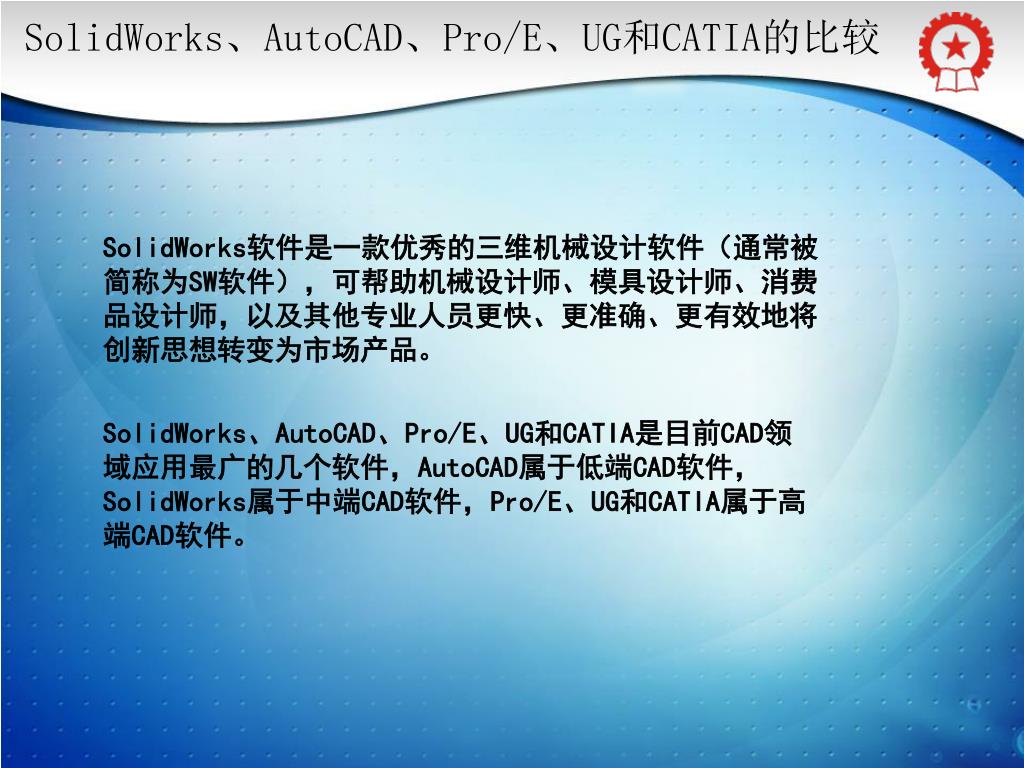

  4. SolidWorks、AutoCAD、Pro/E、UG和CATIA的比较 SolidWorks软件是一款优秀的三维机械设计软件(通常被简称为SW软件),可帮助机械设计师、模具设计师、消费品设计师,以及其他专业人员更快、更准确、更有效地将创新思想转变为市场产品。 SolidWorks、AutoCAD、Pro/E、UG和CATIA是目前CAD领域应用最广的几个软件,AutoCAD属于低端CAD软件, SolidWorks属于中端CAD软件,Pro/E、UG和CATIA属于高端CAD软件。

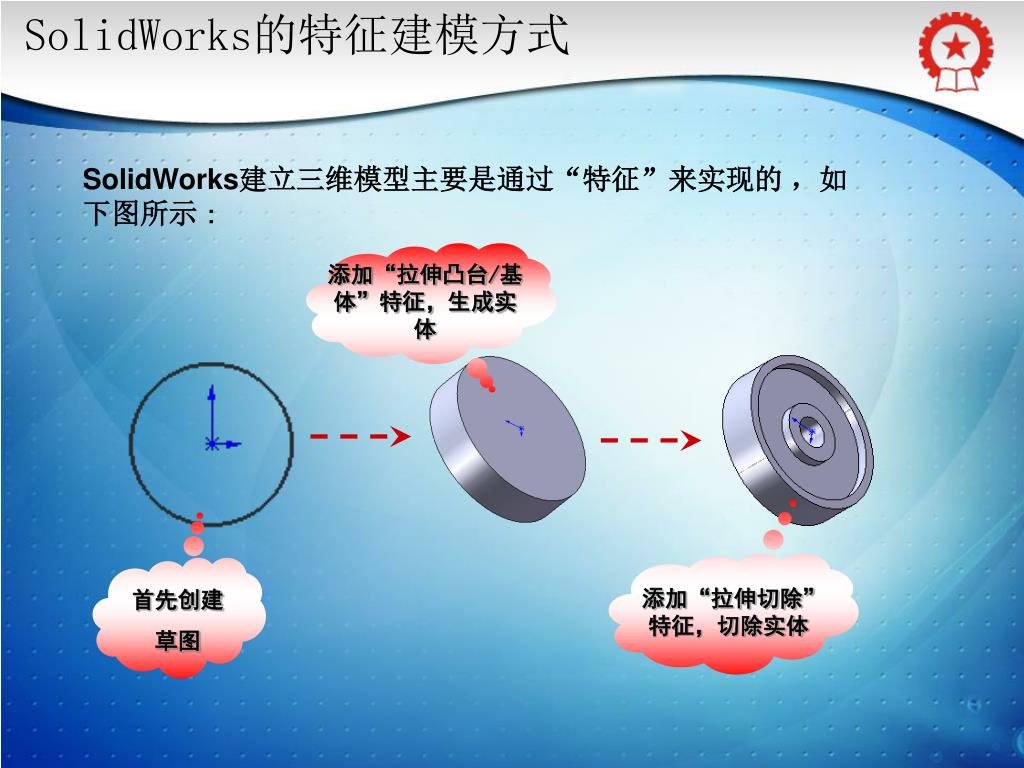

  5. SolidWorks的特征建模方式 添加“拉伸凸台/基体”特征,生成实体 添加“拉伸切除”特征,切除实体 首先创建 草图 SolidWorks建立三维模型主要是通过“特征”来实现的 ,如下图所示:

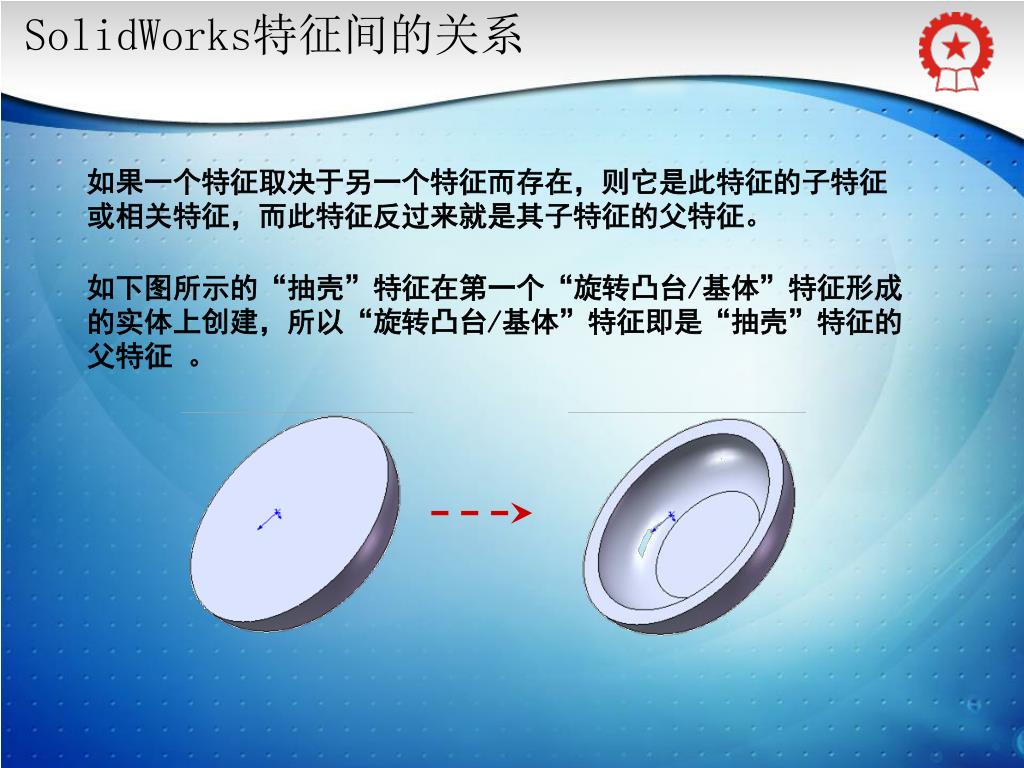

  6. SolidWorks特征间的关系 如果一个特征取决于另一个特征而存在,则它是此特征的子特征或相关特征,而此特征反过来就是其子特征的父特征。 如下图所示的“抽壳”特征在第一个“旋转凸台/基体”特征形成的实体上创建,所以“旋转凸台/基体”特征即是“抽壳”特征的父特征 。

  7. 文件基本操作 2. • 新建文件 • 打开文件 • 保存文件

  8. 新建文件 启动SolidWorks后,系统将显示下图所示的操作界面,单击“新建”按钮,或者选择“文件”→“新建”菜单,均可新建文件。

  9. 打开文件 选择“文件”→“打开”菜单或在工具栏中单击“打开”按钮,在打开的“打开”对话框中选择已存在的模型文件,如下图所示,然后单击“打开”按钮即可打开文件。

  10. 打开文件 可根据需要选择要导入的文件类型 另外,SolidWorks也可导入其他工程软件(如AutoCAD、Pro/E、 UG等)制作的模型文件,只需在打开文件时,在“打开”文件对话框的“文件名”下拉列表中选择相应的文件类型即可,如下图所示 。

  11. 保存文件 选择保存类型下拉列表可将文件导出 文件的保存十分简单,选择“文件”→“保存”菜单或单击工具条中的“保存”按钮,即可完成文件的保存。 如果需要将当前图形另存为一个文件,可选择“文件”→“另存为”菜单,打开“另存为”对话框,如下图所示,重新设置文件名、保存位置和文件类型,然后单击“保存”按钮将文件保存。

  12. SolidWorks工作界面 3. • 菜单栏和工具栏 • 导航控制区 • 绘图工作区和状态栏

  13. 菜单栏和工具栏 常用工具栏 前导视图工具栏 菜单栏 “特征”工具栏 “草绘”工具栏 在零件编辑状态下,SolidWorks的工作界面主要由菜单栏和工具栏、导航控制区、绘图工作区和状态栏组成,如下图所示。

  14. 导航控制区 Feature Manager Display Manager ConfigurationManager PropertyManager DimXpertManager 导航控制区位于主操作界面的左侧,由“FeatureManager”、“PropertyManager”、“ConfigurationManager”、“DimXpertManager”和“DisplayManager” 5个选项卡组成,如下图示,其中FeatureManager选项卡较常用。

  15. 绘图工作区和状态栏 “操作区”也叫“绘图区”,是SolidWorks的工作区域,用于显示或制作模型,如下图所示。 状态栏位于SolidWorks主窗口最底部的水平区域,用于提供关于当前窗口编辑的内容状态,例如指示当前鼠标位置、草图状态等信息,如下图所示。

  16. 视图调整方法 4. • 使用鼠标和按键调整视图 • 使用工具按钮调整视图

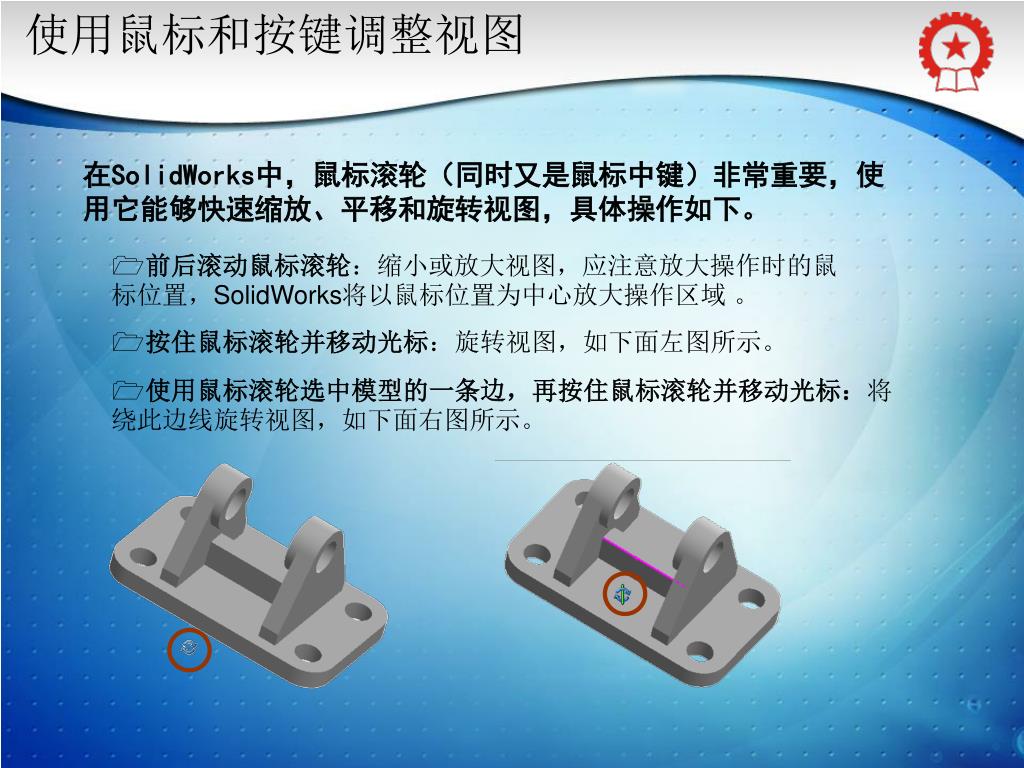

  17. 使用鼠标和按键调整视图 在SolidWorks中,鼠标滚轮(同时又是鼠标中键)非常重要,使用它能够快速缩放、平移和旋转视图,具体操作如下。 • 前后滚动鼠标滚轮:缩小或放大视图,应注意放大操作时的鼠标位置,SolidWorks将以鼠标位置为中心放大操作区域 。 • 按住鼠标滚轮并移动光标:旋转视图,如下面左图所示。 • 使用鼠标滚轮选中模型的一条边,再按住鼠标滚轮并移动光标:将绕此边线旋转视图,如下面右图所示。

  18. 利用鼠标和按键调整视图的方法 • 按住《Ctrl》键和鼠标滚轮,然后移动鼠标:平移视图,如下面左图所示。 • 按住《Shift》键和鼠标滚轮,然后移动鼠标:沿垂直方向平滑缩放视图,如下面右图所示。 • 按住《Alt》键和鼠标滚轮,然后移动鼠标:以垂直于当前视图平面的、并通过对象中心的直线为旋转轴,旋转视图 。

  19. 使用工具按钮调整视图 除了可以利用鼠标和按键快速调整视图外,通过单击前导视图工具栏中的工具按钮还可对视图进行更多的调整。 • 剖视图按钮:该按钮被按下后,将在“属性管理器”中显示“剖面视图”的属性设置操作界面,通过相应设置后,可创建模型的剖面视图 ,如下图所示。

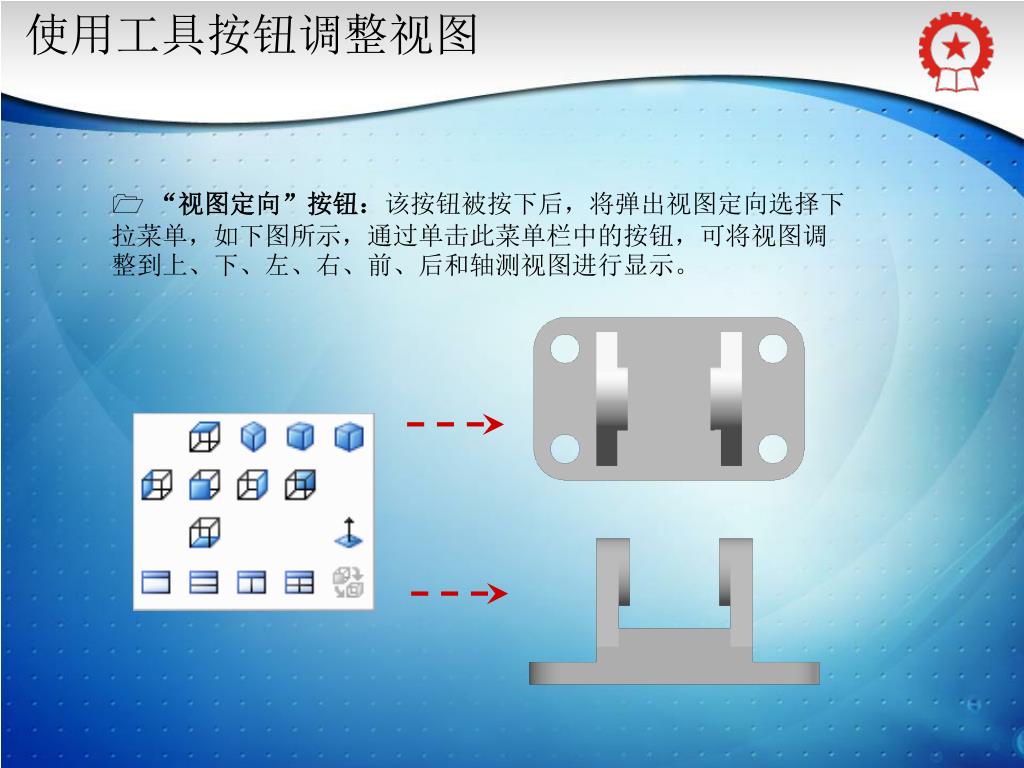

  20. 使用工具按钮调整视图 • “视图定向”按钮:该按钮被按下后,将弹出视图定向选择下拉菜单,如下图所示,通过单击此菜单栏中的按钮,可将视图调整到上、下、左、右、前、后和轴测视图进行显示。

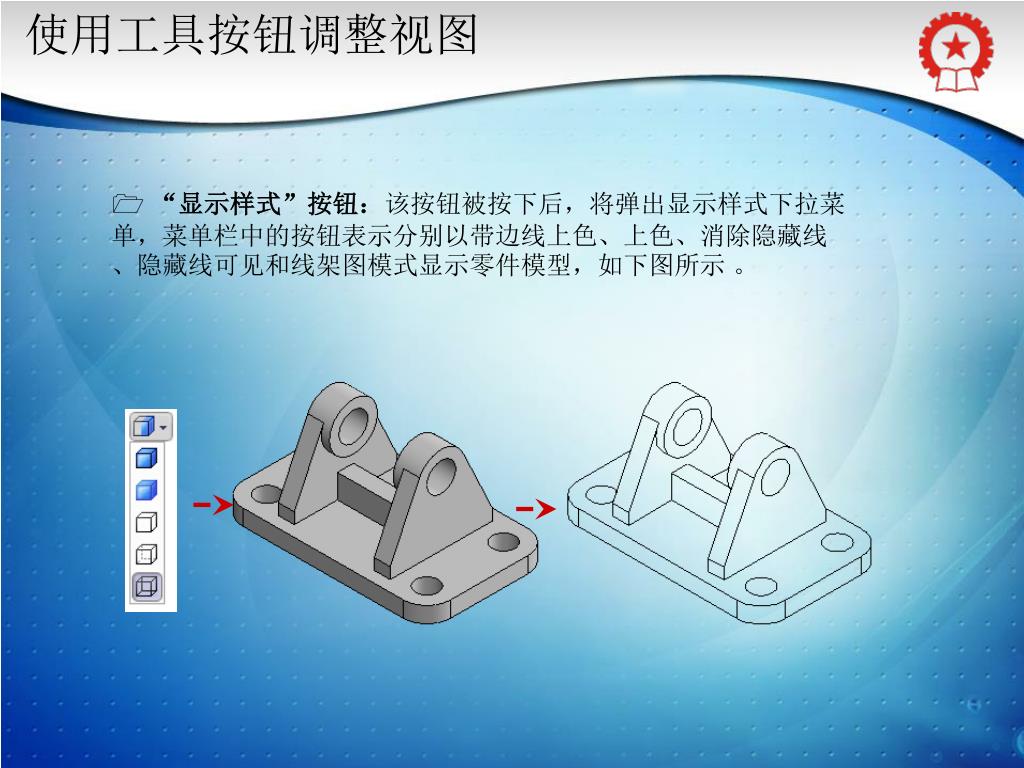

  21. 使用工具按钮调整视图 • “显示样式”按钮:该按钮被按下后,将弹出显示样式下拉菜单,菜单栏中的按钮表示分别以带边线上色、上色、消除隐藏线、隐藏线可见和线架图模式显示零件模型,如下图所示 。

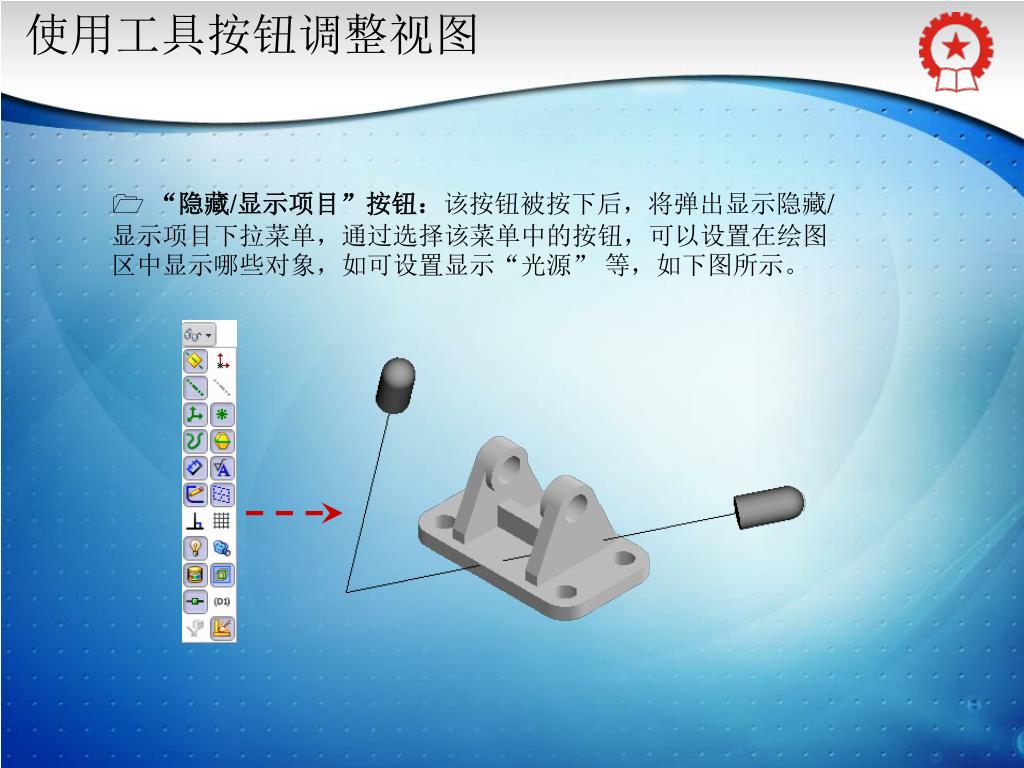

  22. 使用工具按钮调整视图 • “隐藏/显示项目”按钮:该按钮被按下后,将弹出显示隐藏/显示项目下拉菜单,通过选择该菜单中的按钮,可以设置在绘图区中显示哪些对象,如可设置显示“光源” 等,如下图所示。

  23. SolidWorks对象操作和管理 5. • 创建对象 • 选择对象 • 删除对象 • 隐藏对象

  24. 创建对象 在SolidWorks中,通常使用特征工具条中的按钮直接创建三维对象,“拉伸凸台/基体”和“旋转凸台/基体”是无需附着其他实体,能够在“草图”基础上直接创建实体的按钮,如下图所示。

  25. 选择对象 单击选择 连续选择 选择对象是一个很普遍的操作,下面来看一下选择对象的主要方法: • 鼠标单击:在工作区利用鼠标单击可选择对象。按住<Ctrl>键继续单击其他对象可选择多个对象,如下图所示。

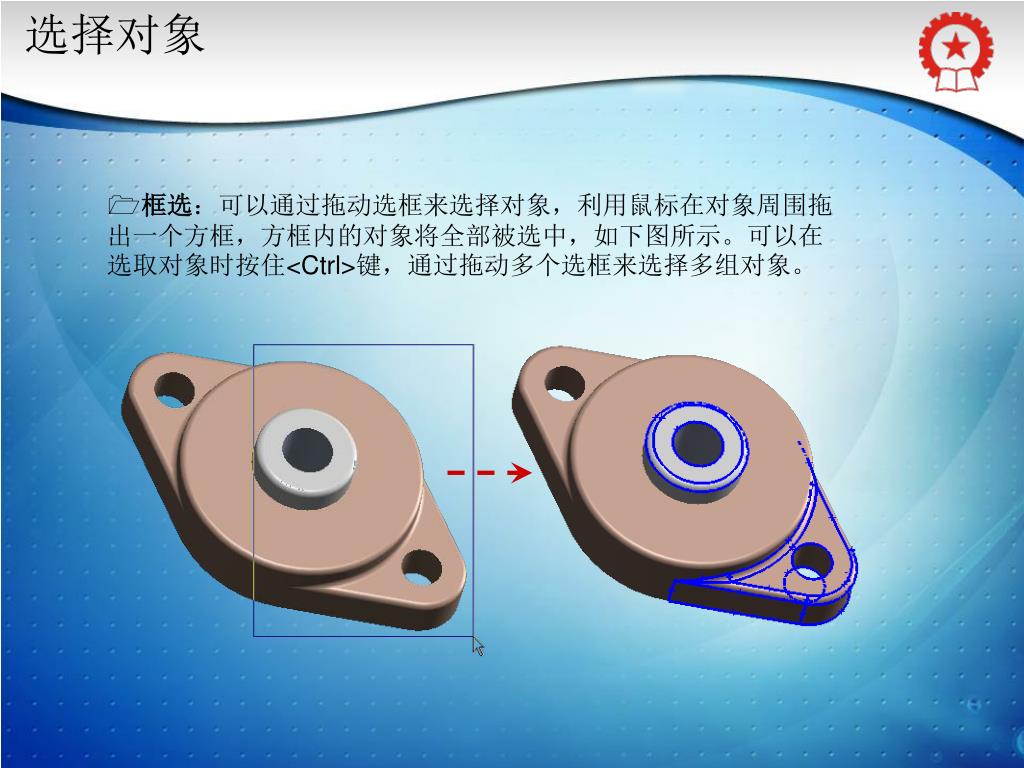

  26. 选择对象 • 框选:可以通过拖动选框来选择对象,利用鼠标在对象周围拖出一个方框,方框内的对象将全部被选中,如下图所示。可以在选取对象时按住<Ctrl>键,通过拖动多个选框来选择多组对象。

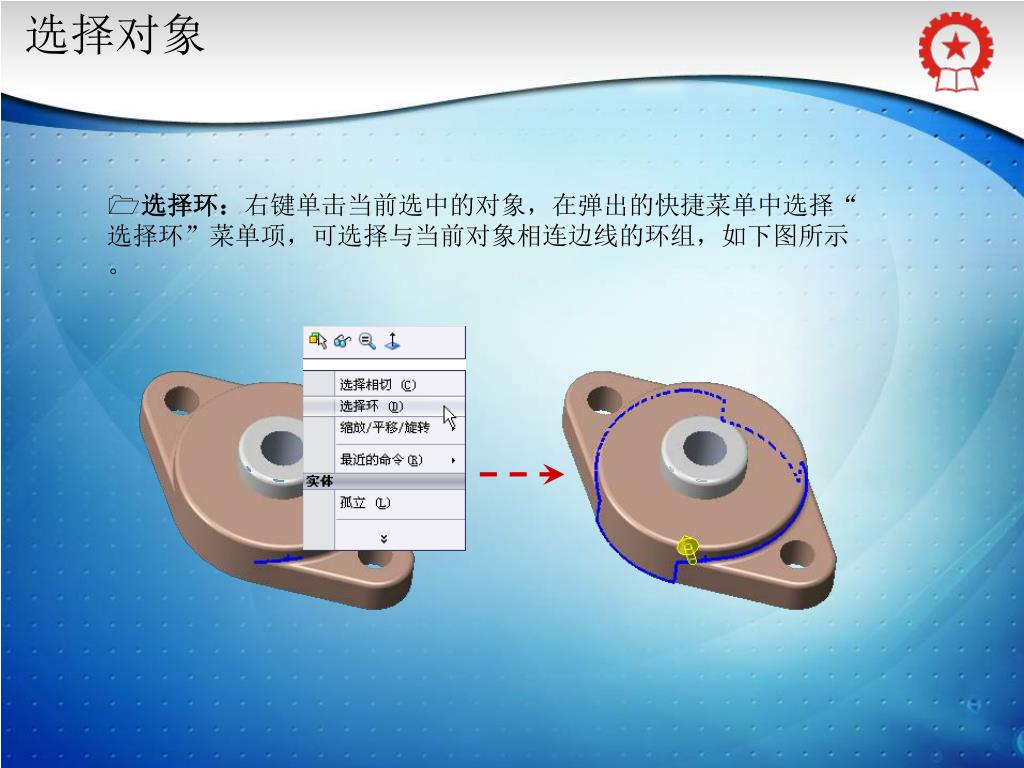

  27. 选择对象 • 选择环:右键单击当前选中的对象,在弹出的快捷菜单中选择“选择环”菜单项,可选择与当前对象相连边线的环组,如下图所示。

  28. 选择对象 • 相切选择:右键单击曲线、边线或面,在弹出的菜单中选择“选择相切”菜单项,可以选择与此对象相切的对象,如下图所示 。

  29. 删除对象 删除对象的方法十分简单,在选择好要删除的对象后,直接按 <Delete>键(或在FeatureManager模型树中右击,在弹出的快捷菜单中选择“删除”)即可完成删除;如果想撤销删除,只需单击“标准”工具条中的“撤销”按钮即可。 在删除对象时需要注意以下几点: • 不能删除非独立存在的对象,如实体的表面、包括其他特征的对象等。 • 不能直接删除被其他对象引用的对象,如通过“拉伸”草绘曲线生成实体后,不能将该草绘曲线删除。

  30. 隐藏对象 在建模过程中,如果所建模型的一部分阻碍了其他对象的绘制,那么可以将某些对象暂时隐藏以方便操作。 在FeatureManager模型树中右击要隐藏(或显示)的对象,在弹出的工具栏中单击“隐藏”按钮(或“显示”按钮)可隐藏(或显示)对象,如下图所示。

  31. 本章结束
