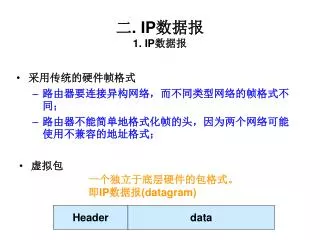

Ip 1 ip

采用传统的硬件帧格式

路由器要连接异构网络,而不同类型网络的帧格式不同;

路由器不能简单地格式化帧的头,因为两个网络可能使用不兼容的地址格式;

虚拟包

Header

data

二. IP数据报1. IP数据报

一个独立于底层硬件的包格式。

即IP数据报(datagram)


Ip 2 ip

Service type

二. IP数据报2. IP头格式

4字节为单位

4

8

16

19

31

0

24

Vers.

H.len

Service type

Total length

Identification

Flags

Fragment offset

20 bytes

Time to live

Protocol

Header checksum

Source IP address

Destination IP address

IP options (may be omitted)

Padding

Beginning of data

优先级

D T R C 未用


Ip 2 ip1

Protocol

0

1

2

3

4

6

8

17

29

55-60

80

ICMP

IGMP

GGP

IP

TCP

EGP

UDP

ISO-TP4

ISO-IP

MTP

Reserved

Internet Control Message

Internet Group Management

Gateway-to-Gateway

IP in IP (encasulation)

Transmission Control

Exterior Gateway Protocol

User Datagram

ISO Transport Protocol Class 4

ISO Internet Protocol

Multicast Transport Protocol

二. IP数据报2. IP头格式

RFC 1700


Ip 3 ip

Copy

1

0

Class

0

1

2

3

1B

Option code

1

1

Option code

Option length

data

1b

2

5

copy

class

number

二. IP数据报3.IP数据报选项

  • 选项格式

  • 选项码

某类选项中的选项号

控制路由器在将数据报分片时

是否把选项拷贝到分片中

数据报或网络控制

该选项应被拷贝到所有分片中

保留

纠错和度量

该选项仅被拷贝到第一分片中

保留


Ip 3 ip1

八种可能的IP选项

二. IP数据报3.IP数据报选项

class number 长度 描述

0 0 - 选项表结束

0 1 - 无操作

0 2 11 安全和处理限制

0 3 var 松散源路由(指定数据报的路

0 7 var 记录路由(用来跟踪路由)

0 8 4 流标识符

0 9 var 严格源路由(指定数据报的路

2 4 var Internet时间戳(记录路由时间)


Ip 3 ip2

记录路由选项

( 0, 7 )

length

Pointer

First hop IP address

Second hop IP address

………..

二. IP数据报3.IP数据报选项

源主机生成一个IP地址的空表,由所有处理过该数据报的路由器把它们的IP地址填入表中。

路由器在指针所指的位置插入自己的IP地址。


Ip 3 ip3

源路由选项

严格源路由

松散源路由

(0,3)/(0,9)

length

Pointer

First hop IP address

Second hop IP address

………..

二. IP数据报3.IP数据报选项

选项中包含一个IP地址序列来指定一条路由,即规定数据报要经过指定的地址到达目的地。

两个相邻地址必须处在同一物理网络上

允许相邻两个地址之间跳过多个网络


Ip 3 ip4

时间戳选项

( 2,4 )

length

Pointer

oflow

flag

First IP address

First timestamp

Second IP address

Second timestamp

二. IP数据报3.IP数据报选项

选项包含一个空表。从源端到目的端路径上的每个路由器均在表中填入一项。


Ip 3 ip5

Flag meaning

仅记录时间戳;忽略IP地址

在每个时间戳之前记录IP地址(如上图所示)

由发方指定IP地址;如表中下一个IP地址与路由器的IP地址匹配,则路由器仅记录时间戳。

0

1

3

二. IP数据报3.IP数据报选项

4.分段时对选项的处理

记录路由选项只拷贝到其中一个段中

源路由选项必须拷贝到所有段中


Ip 1 ip1

IP header

IP data area

Frame header

Frame data

三、IP封装,分段和重组1.IP封装

  • 封装

将IP数据报装进一个帧的数据区,网络硬件像对待普通帧一样对待包含着数据报的帧。


Ip 1 ip2

datagram

datagram

Net1

Header1

datagram

源主机

datagram

Net2

Header2

datagram

Header3

datagram

Net3

目的主机

三、IP封装,分段和重组1.IP封装

  • 多次封装

datagram


Ip 1 ip

Net1

(MTU=1500)

Net2

(MTU=1000)

三、IP封装,分段和重组2.分段

  • 分段

当数据报的尺寸大于网络MTU时,路由器将数据报分成若干个较小部分—称为段(fragment)。


Ip 1 ip

IP Header

original datagram data area

IP H1

IP H2

IP H3

frag1

frag2

frag3

三、IP封装,分段和重组2.分段

每一段携带取自原数据报的部分数据,具有一个类似于原报的报头。


Ip 1 ip

重组

重组时机

在每个路由器进行

在最终目的地进行

Net1

(MTU=1500)

Net2

(MTU=1000)

Net2

(MTU=1500)

三、IP封装,分段和重组3.重组

在所有段的基础上重新产生原始数据报的过程。

IP标准规定只在最终目的地进行重组
