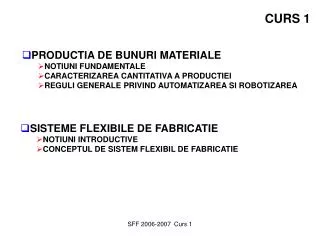

  1. CURS 1 • PRODUCTIA DE BUNURI MATERIALE • NOTIUNI FUNDAMENTALE • CARACTERIZAREA CANTITATIVA A PRODUCTIEI • REGULI GENERALE PRIVIND AUTOMATIZAREA SI ROBOTIZAREA • SISTEME FLEXIBILE DE FABRICATIE • NOTIUNI INTRODUCTIVE • CONCEPTUL DE SISTEM FLEXIBIL DE FABRICATIE SFF 2006-2007 Curs 1

  2. PRODUCTIA DE BUNURI MATERIALE • NOTIUNI FUNDAMENTALE • CARACTERIZAREA CANTITATIVA A PRODUCTIEI • REGULI GENERALE PRIVIND AUTOMATIZAREA SI ROBOTIZAREA SFF 2006-2007 Curs 1

  3. PRODUCTIA DE BUNURI MATERIALE NOTIUNI FUNDAMENTALE Productie – proces de transformare care converteste materiile prime in produse finite cu o valoare determinata de piata de marfuri. Munca manuala Scule Munca masinilor Energie PRODUS Precizie Forma Dimensiuni Material Caracteristici SFF 2006-2007 Curs 1

  4. PRODUCTIA DE BUNURI MATERIALE • Proces de fabricatie • Configuratie produsului final (numar de repere, complexitate) • Nivelul de precizie • Cantitate Tipul companiei De productie de serie mica sau unicate producatoare prelucratoare De productie de grup De productie de masa Din sectorul de baza Din sectorul de transformare Din sectorul de fabricare SFF 2006-2007 Curs 1

  5. PRODUCTIA DE BUNURI MATERIALE Functiuni in cadrul productiei Procesare – transformarea produsului dintr-un stadiu de prelucrare in alt stadiu avansat in raport cu cel initial Operatii de modificare a proprietatilor fizice Imbunatatesc proprietatile fizice Operatii de baza Materialul brut capata forma primara Operatii secundare Materialul primeste forma geometrica finala Operatii de finisare Dau forma finala a produsului SFF 2006-2007 Curs 1

  6. PRODUCTIA DE BUNURI MATERIALE Asamblare – doua sau mai multe componente ale unui produs sunt asamblate dupa reguli apriori stabilite Manipulare si depozitare materiale produse Inspectie Produse intermediare Produse finale Control – impun existenta unui compartiment special de control SFF 2006-2007 Curs 1

  7. PRODUCTIA DE BUNURI MATERIALE CARACTERIZAREA CANTITATIVA A PRODUCTIEI - Parametri Timpul de productie total – tine cont de existenta unor operatii de procesare propriu zisa, respectiv de manipulare, depozitare, inspectie, operatii neproductive, dar necesare. Timp necesar executarii unei operatii pe o masina sau la un punct de lucru Timp neproductiv asociat aceluiasi reper si aceleiasi masini Timp necesar reglajelor, aranjarii punctului de lucru, reglare si schimbare scule Numar de repere dintr-un grup SFF 2006-2007 Curs 1

  8. PRODUCTIA DE BUNURI MATERIALE Rata productiei – este in mod curent exprimata intr-o rata orara (numarul de repere/piese produse intr-o ora) Rata semnificativ de resturi SFF 2006-2007 Curs 1

  9. PRODUCTIA DE BUNURI MATERIALE Capacitatea – totalitatea produselor finite pe care o companie este capabila sa le produca in conditii impuse Nivelul ratei somajului Setul de operatii pe care compania este capabila sa le efectueze la momentul respectiv Numarul de schimburi pe zi Numarul de locuri de munca Rata productiei Numarul de schimburi Numarul de ore de lucru pe schimb SFF 2006-2007 Curs 1

  10. PRODUCTIA DE BUNURI MATERIALE Gradul de utilizare al capacitatii – se exprima in procente si reprezinta raportul intre numarul de produse de calitate fabricate si capacitatea sa Cantitatea de produse aflate in procesare SFF 2006-2007 Curs 1

  11. PRODUCTIA DE BUNURI MATERIALE REGULI GENERALE PRIVIND AUTOMATIZAREA SI ROBOTIZAREA Specializarea operatiilor Combinarea operatiilor Efectuarea de operatii similare Integrarea operatiilor Marirea flexibilitatii Imbunatatirea manipularii materialelor si a depozitarii acestora Inspectia on-line Controlul si optimizarea procesului tehnologic Controlul la nivel de companie Fabricarea integrata cu ajutorul calculatorului SFF 2006-2007 Curs 1

  12. SISTEME FLEXIBILE DE FABRICATIE • NOTIUNI INTRODUCTIVE • CONCEPTUL DE SISTEM FLEXIBIL DE FABRICATIE SFF 2006-2007 Curs 1

  13. SISTEME FLEXIBILE DE FABRICATIE • Sisteme de fabricatiespecializate: • grad inalt de rigiditate • foarte putin rentabile in cazul unor modificari substantiale ale produsului de baza • nu raspund noilor cerinte de orientare spre loturi mici de fabricatie Presupun o mai mare flexibilitate si versatilitate a sistemelor de fabricatie SFF 2006-2007 Curs 1

  14. SISTEME FLEXIBILE DE FABRICATIE Versatilitate – capacitate sporita de adaptare si raspuns la variatii fundamentale ale cerintelor de productie Flexibilitate – conceptul trebuie definit numai prin raportare la eficienta economica SFF 2006-2007 Curs 1

  15. SISTEME FLEXIBILE DE FABRICATIE Flexibilitate Posturi independente Productie manufacturiera Sisteme flexibile de fabricatie Celule de fabricatie Productie de masa Linii specializate de fabricatie Eficienta economica Serie mica Serie mare Serie medie SFF 2006-2007 Curs 1

  16. SISTEME FLEXIBILE DE FABRICATIE Sistem flexibil de fabricatie (SFF) Se refera la un grup de masini-unelte cu comanda numerica si de statii de lucru conectate prin sisteme de manipulare si controlate printr-un calculator. Zona masinilor de lucru (celule de fabricatie) Zona de incarcare – descarcare, manipulare SFF 2006-2007 Curs 1

  17. SISTEME FLEXIBILE DE FABRICATIE Componente de baza ale unui SFF • Masini-unelte • Reprezinta coloana verticala a sistemului • Se pot utiliza masini-unelte de diferite tipuri, centre de prelucrare, verticale sau orizontale • Trebuie sa fie cu comanda numerica • Statii de lucru • Se utilizeaza pentru incarcare, descarcare, stocare si inspectie SFF 2006-2007 Curs 1

  18. SISTEME FLEXIBILE DE FABRICATIE • Subsistem de transport • Asigura transportul intre statiile de lucru • Include: benzi transportoare, vehicule cu remorca, vehicule pe sine, vehicule cu ghidare automata (AGV -automated guided vehicle) • Sisteme de manipulare/prelucrare • roboti industriali • Controlerul de sistem • Un computer ce controleaza intreg sistemul SFF 2006-2007 Curs 1

  19. SISTEME FLEXIBILE DE FABRICATIE Tipuri de procesari in SFF • Procesare materiala: O inlantuire logica a mai multor ateliere flexibile de fabricatie, fiecare din acestea fiind constituit din una sau mai multe celule flexibile de fabricatie. • Utilizarea MU cu comanda numerica • Utilizarea MU DNC – Direct numerical control: un singur calculator este destinat conducerii unui grup de MU • Utilizarea MU CNC – computer numerical control: fiecare masina are incorporat un mini sau microcalculator • Introducerea robotilor care au preluat din functiile tehnologice ce ridica probleme deosebite dpdv al conditiilor de lucru • Dispozitivele conexe (auxiliare) SFF 2006-2007 Curs 1

  20. SISTEME FLEXIBILE DE FABRICATIE • Procesare informationala • Se obtine prin integrarea tuturor sistemelor de conducere (automate programabile, calculatoare de proces, calculatoare personale) intr-o structura ierarhizata, destinata optimizarii functiei productive • CIM (Computer Integrated Manufacturing) – utilizarea tehnicii numerice in diverse faze ale productiei SFF 2006-2007 Curs 1

  21. SISTEME FLEXIBILE DE FABRICATIE Tehnici numerice in diverse faze ale productiei • CAD (Computer Aided Design) – utilizarea calculatorului pentru proiectarea integrala a produselor si obtinerea directa a programelor de conducere necesare SF • CAM (Computer Aided Manufacturing) - utilizarea calculatorului ca echipament de conducere a diverselor masini si utilaje • CAP (Computer Aided Planning) - utilizarea calculatorului pentru rezolvarea aspectelor economice ale productiei • CAQ (Computer Aided Quality) - utilizarea calculatorului in controlul calitativ interfazic si final al fiecarui produs • CAS (Computer Aided Service) - utilizarea calculatorului pentru crearea unor facilitati speciale de depanare intr-un sistem de fabricatie prin functii specifice (autotest, autodiagnoza, etc) SFF 2006-2007 Curs 1

  22. SISTEME FLEXIBILE DE FABRICATIE CELULA FLEXIBILA DE FABRICATIE (CFF) – element de baza, constitutiv intr-un SFF Statie de lucru (centru de prelucrare) Masina-unealta Sistem de manipulare (robot) SFF 2006-2007 Curs 1

  23. SISTEME FLEXIBILE DE FABRICATIE CELULA FLEXIBILA DE FABRICATIE – dpdv al procesarii materiale - Una sau mai multe MU-CNC pentru diferite categorii de operatii (strunjire, frezare, gaurire, etc) Unul sau mai multi roboti (pentru operatii de tip incarcare/descarcare, transfer,paletizare/depaletizare, sudura, vopsitorie, etc) Utilaje specifice clasei de operatii efectuate in celula (tratamente chimice si/sau termice, prelucrari prin electroeroziune, magazii tampon, etc) SFF 2006-2007 Curs 1

  24. SISTEME FLEXIBILE DE FABRICATIE CELULA FLEXIBILA DE FABRICATIE – dpdv al procesarii informationale - Planificarea si coordonarea tuturor programelor de comanda pentru intreaga dotare tehnica Planificarea si gestionarea miscarii sculelor, a obiectelor prelucrate,a subansamblurilor,etc Supervizarea intregii functionari in vederea optimizarii,autodiagnoza si autoservice SFF 2006-2007 Curs 1

  25. CFF 1 CFF 2 … CFF N ATELIER FLEXIBIL DE FABRICATIE Magazii automate Modificarea tipului de produs realizat la nivelul AFF presupune numai activitatea de reprogramare Functii pregatitoare si finale automate Functiile de planificare sunt realizate de un calculator SISTEME FLEXIBILE DE FABRICATIE SFF 2006-2007 Curs 1

  26. SISTEME FLEXIBILE DE FABRICATIE • Cuprind un ansamblu de statii automate de procesare, interconectate prin unul sau mai multe dispozitive automate de transfer, intre care, uneori sunt intercalate si posturi manuale Pentru operatii dificil de realizat in varianta automata si nu justifica investitia in echipamente specializate Nu exista posibilitati financiare momentane pentru completarea investitiei (asamblari speciale, reglaje finale sau intermediare, inspectie, ambalare finala, etc); SFF 2006-2007 Curs 1

  27. XXXX YYY SISTEME FLEXIBILE DE FABRICATIE SIMBOLURI FOLOSITE: • Statia de procesare Cap de prelucrare Simbolul procesului PROC – statie de prelucrare ASBY – statie de asamblare INSP – statie de inspectie SORT – statie de sortare Masina, echipament, dispozitiv, etc Modul de functionare a statiei AUT – statie automata MAN – statie manuala SFF 2006-2007 Curs 1

  28. SISTEME FLEXIBILE DE FABRICATIE • Faza procesarii Materie prima sau semifabricat de baza Procesare intermediara (semifabricat in timpul procesarii) Produs finit • Magaziile tampon de stocare (buffere) SFF 2006-2007 Curs 1

  29. SISTEME FLEXIBILE DE FABRICATIE • Sistemul de transfer dintre statii Sensul sagetii indica sensul normal al transferului in timpul procesarii • Functiile de control in procesarea informationala Sensul sagetii indica sensul transferului principal de date SFF 2006-2007 Curs 1

  30. Buffer Flux de transfer Produs finit PROC AUT ASBY MAN PROC AUT INSP MAN Statia 1 Statia 3 Statia n Statia 2 SISTEME FLEXIBILE DE FABRICATIE Reprezentarea simbolica a unui sistem automat de fabricatie Semifabricat de baza SFF 2006-2007 Curs 1
