Stimatori d area per descrizioni vhdl derivate da systemc per sistemi basati su fpga

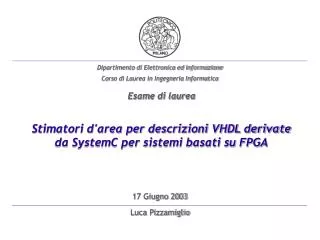

Stimatori d'area per descrizioni VHDL derivate da SystemC per sistemi basati su FPGA

Esame di laurea


Sommario
Sommario per sistemi basati su FPGA

  • Obiettivi

  • Analisi lavori precedenti

  • Descrizione metodologia

  • Attività svolta

    • Stimatori

    • Validazione

  • Conclusioni

Dedicata a Gilli, Giulio, Vane, Guasco, Gian, Albe, Dade, Ermo


Obiettivi

Descrizioni per sistemi basati su FPGA

VHDL

Sintesi

logica

Area

occupata

Sintesi ad alto livello

Stimatori

Stimatori

Obiettivi

  • Definire una metodologia di stima dell’area HW in supporto ad un flusso di codesign HW/SW (partizionamento)

Specifiche

SystemC

  • Dispositivo target: famiglia di FPGA Virtex-II Pro di Xilinx

  • Sviluppo di stimatori adattabili a livelli di astrazione superiori


Sommario1
Sommario per sistemi basati su FPGA

  • Obiettivi

  • Analisi lavori precedenti

  • Descrizione metodologia

  • Attività svolta

    • Stimatori

    • Validazione

  • Conclusioni


Lavori precedenti
Lavori precedenti per sistemi basati su FPGA

  • Stima d'area per circuiti integrati (ASIC)

    • Non esportabile a FPGA con lookuptable

  • Stima del mapping tecnologico (M. Xu e F. J. Kurdahi)

    • Stima delle LUT dalla descrizione gate level

    • Approccio fast-synthesys

    • Scansione della netlist

    • Dispositivo di riferimento XC4000 di Xilinx

  • Livello di astrazione troppo basso

  • Approccio fortemente legato al dispositivo

  • Differenze strutturali tra XC4000 e Virtex-II Pro


Sommario2
Sommario per sistemi basati su FPGA

  • Obiettivi

  • Analisi lavori precedenti

  • Descrizione metodologia

  • Attività svolta

    • Stimatori

    • Validazione

  • Conclusioni


Virtex ii pro
Virtex-II Pro per sistemi basati su FPGA

  • Virtex-II Pro

    • Microprocessore PowerPC 405

    • Slices

      • LUT

      • Elementi di memorizzazione

    • Moltiplicatori 18x18 bit in complemento a 2

    • Blocchi di SelectRAM+

    • Risorse di comunicazione

  • Obiettivo della stima

    • Slices

      • LUT

      • Flip-flop

F

FF

G

FF


Metodologia

FSM per sistemi basati su FPGA

Mux

Registri

Logica

sparsa

Operatori

aritmetici

Metodologia

  • Analisi della descrizione VHDLRTL

Unità di elaborazione

Unità di controllo


Metodologia1
Metodologia per sistemi basati su FPGA

  • Approccio additivo

    • Stima componenti base

      • Multiplexer

      • Registri

      • Operatori aritmetici

        • Sommatori, incrementatori

        • Moltiplicatori

        • Comparatori

    • Stima macchina a stati finiti

  • Per il momento non viene considerata la logica sparsa


Metodologia2
Metodologia per sistemi basati su FPGA

  • La somma non è un buon indicatore

    • Correlazione elevata (0,9)

    • Le ottimizzazioni impattano significativamente sul risultato finale

    • Errore troppo elevato

  • Modello

    • Stima di un coefficiente correttivo


Metodologia3
Metodologia per sistemi basati su FPGA

  • Oggetto della stima

    • Componenti base

    • Macchine a stati finiti

    • Coefficienti di correzione

  • Validazione modello

Learning-set

Sintesi

Analisi

(correlazione)

Stimatore

Validazione


Sommario3
Sommario per sistemi basati su FPGA

  • Obiettivi

  • Analisi lavori precedenti

  • Descrizione metodologia

  • Attività svolta

    • Stimatori

    • Validazione

  • Conclusioni


Stime di base
Stime di base per sistemi basati su FPGA

  • Componenti base

    • Generazione automaticalearning-set

    • Ottimizzazioni ininfluenti

    • Validazione basata sulla correlazione

  • Macchine stati finiti

    • Individuazione learning-set

    • Sintesi con differenti direttive di ottimizzazione

    • Validazione attraverso l'applicazione deglistimatori ad un insieme di esempi di validazione diverso da quello usato in fase di addestramento


Stime dei coefficienti correttivi
Stime dei coefficienti correttivi per sistemi basati su FPGA

  • Ottimizzazioni a livello RT

    • Propagazione gerarchica delle costanti

    • Appiattimento totale della gerarchia

    • Effort massimo

  • Si individuano due classi di ottimizzazioni

    • Ottimizzazione dell'area

    • Ottimizzazione del tempo

  • k - coefficiente di correzione delle LUT

    • Stima dell'impatto delle ottimizzazioni

    • Stima delle dimensioni della logica sparsa

  • j - coefficiente di correzione dei flip-flop

    • Stima dell'impatto delle ottimizzazioni


La validazione
La validazione per sistemi basati su FPGA

  • Esempi di validazione

    • 3 sezioni dell’algoritmo AES

    • Un timer

    • La cifratura con DES

  • Numero esiguo di esempi di validazione (5)

  • Sufficiente per validare la metodologia e validare il prototipo di stima


La validazione1
La validazione per sistemi basati su FPGA

  • Ottimizzazione rispetto all’area


La validazione2
La validazione per sistemi basati su FPGA

  • Ottimizzazione rispetto al tempo


Sommario4
Sommario per sistemi basati su FPGA

  • Obiettivi

  • Analisi lavori precedenti

  • Descrizione metodologia

  • Attività svolta

    • Stimatori

    • Validazione

  • Conclusioni


Conclusioni
Conclusioni per sistemi basati su FPGA

  • Glistimatori ottenuti sono molto veloci e fanno uso di poche informazioni

  • Viene introdotto un errore non trascurabile

    • Varianza dell’errore contenuta (0,037-0,042)

    • Metodo di stima grossolano

    • Informazioni d’alto livello

  • Sviluppi futuri

    • Utilizzo di altre approssimanti (es. reti neurali)

    • Numero di esempi molto maggiore

    • Automazione estrazione stimatori


Fine per sistemi basati su FPGA

Per approfondimenti si prega di consultare le parti postergate della tesi

F i n e
