Presentation Transcript


2007 12 26 nec

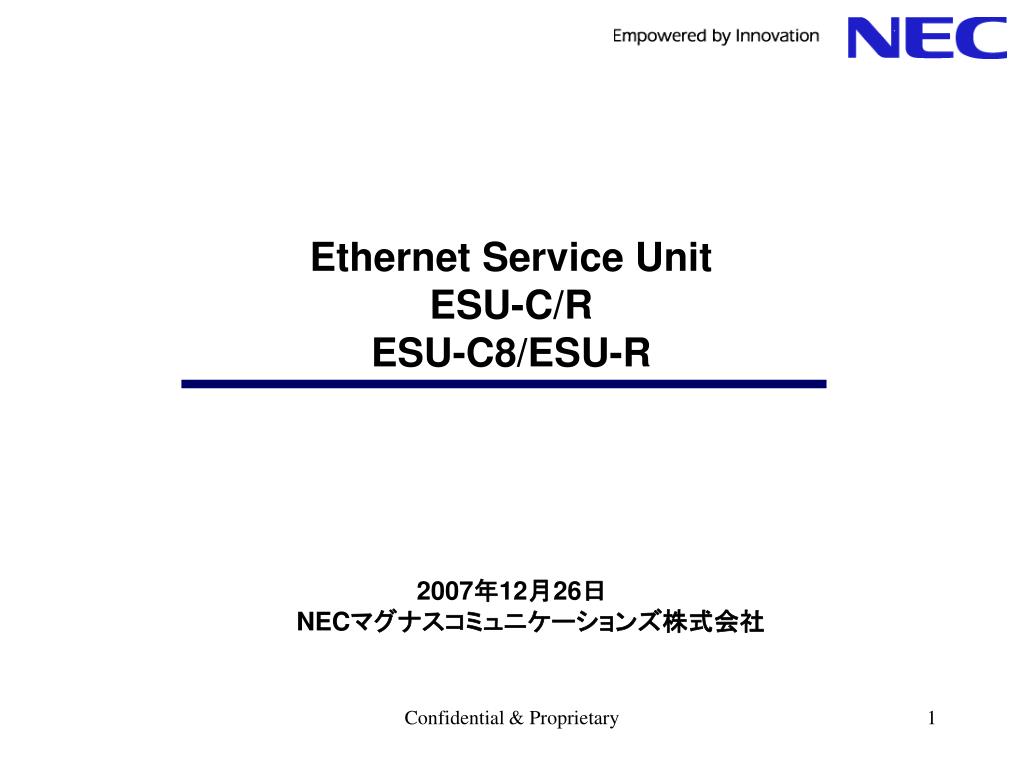

Ethernet Service UnitESU-C/RESU-C8/ESU-R

2007年12月26日NECマグナスコミュニケーションズ株式会社

Confidential & Proprietary


2007 12 26 nec

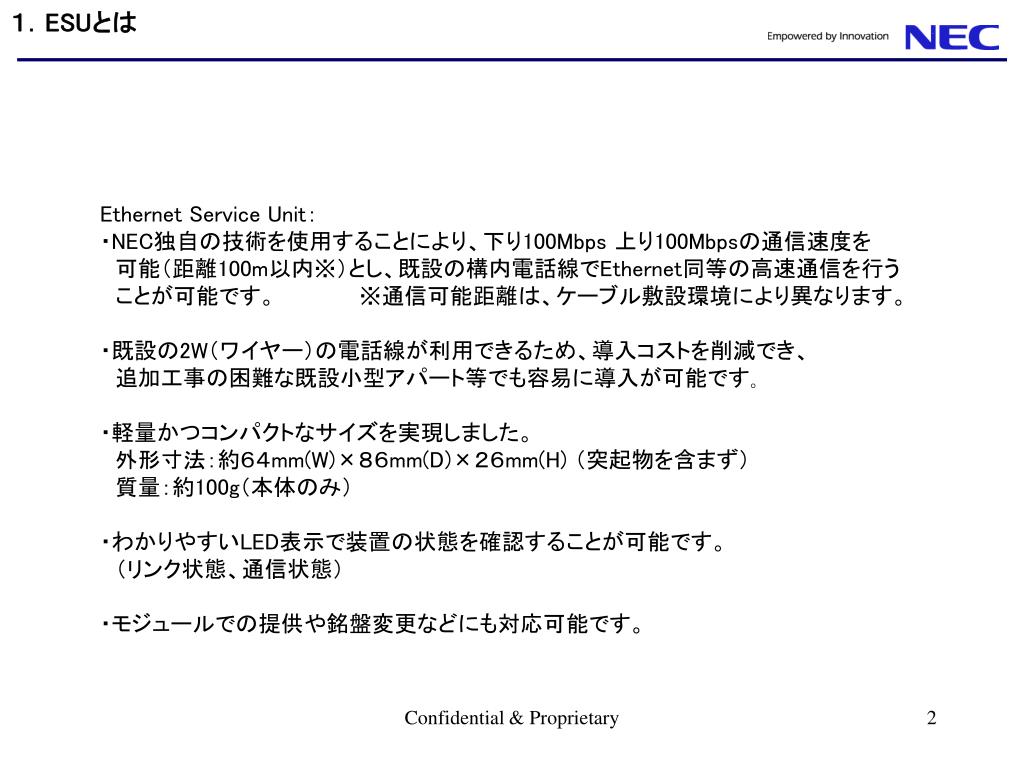

1.ESUとは

Ethernet Service Unit:・NEC独自の技術を使用することにより、下り100Mbps 上り100Mbpsの通信速度を 可能(距離100m以内※)とし、既設の構内電話線でEthernet同等の高速通信を行う ことが可能です。      ※通信可能距離は、ケーブル敷設環境により異なります。

・既設の2W(ワイヤー)の電話線が利用できるため、導入コストを削減でき、 追加工事の困難な既設小型アパート等でも容易に導入が可能です。・軽量かつコンパクトなサイズを実現しました。

 外形寸法:約64mm(W)×86mm(D)×26mm(H) (突起物を含まず)

 質量:約100g(本体のみ)

・わかりやすいLED表示で装置の状態を確認することが可能です。

 (リンク状態、通信状態)・モジュールでの提供や銘盤変更などにも対応可能です。

Confidential & Proprietary


2007 12 26 nec

2.ESU-C/R

・単体対向用ESU装置です。

・Dip SWにてC(センター)/R(リモート)を選択し、対向利用します。・ESU-C/Rは電源アダプタを利用しての動作となります。

電源コネクタ

LINEランプ

LANインタフェース

LINK/ACTランプ

LINEインタフェース

2Wメタル線(MAX100m)

LANケーブル

LANケーブル

Confidential & Proprietary

ACアダプタ

ACアダプタ


2007 12 26 nec

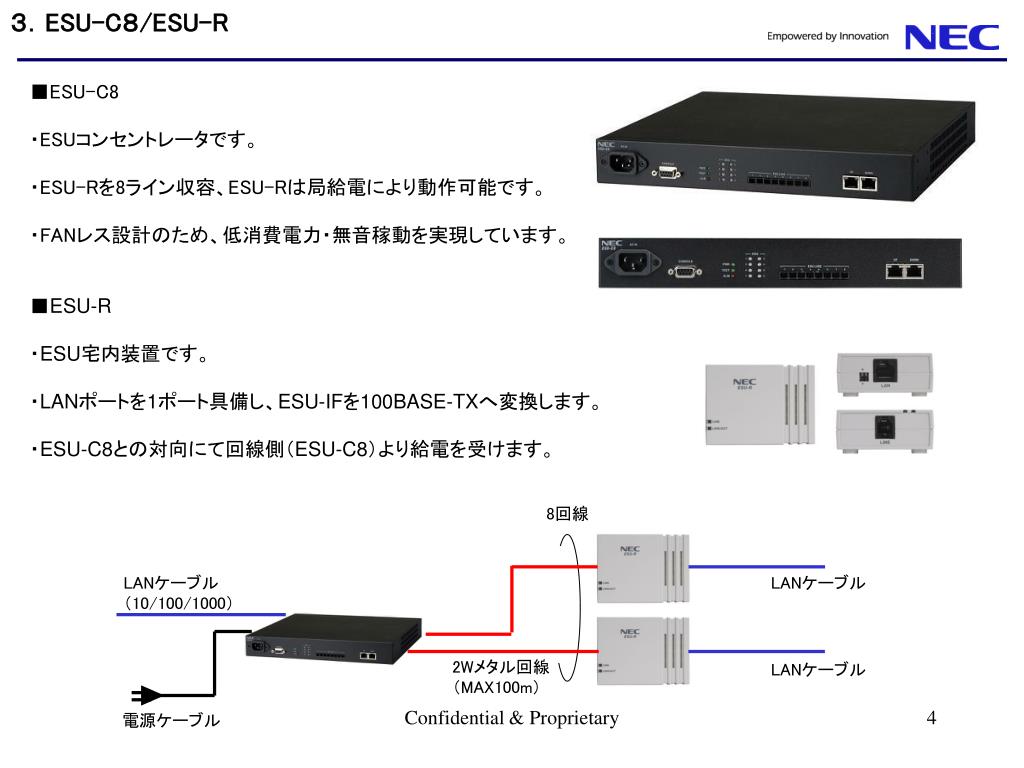

3.ESU-C8/ESU-R

■ESU-C8・ESUコンセントレータです。

・ESU-Rを8ライン収容、ESU-Rは局給電により動作可能です。・FANレス設計のため、低消費電力・無音稼動を実現しています。

■ESU-R・ESU宅内装置です。

・LANポートを1ポート具備し、ESU-IFを100BASE-TXへ変換します。

・ESU-C8との対向にて回線側(ESU-C8)より給電を受けます。

8回線

LANケーブル(10/100/1000)

LANケーブル

2Wメタル回線(MAX100m)

LANケーブル

Confidential & Proprietary

電源ケーブル


2007 12 26 nec

4.ESU導入のメリット

既存アナログネットワーク

LANor同軸ケーブル

Webカメラ

新規LAN配線

アナログ電話機

既設2W線

監視端末

PSTN

アナログ電話機

SW/HUB等

PBX

ESUによるネットワーク構築

Webカメラ

IP電話機

IP-NW

ESU-C8

IP電話機

ESU-R

Confidential & Proprietary

既設電話線利用が可能なので、新規LAN配線敷設不要


2007 12 26 nec

5.ご利用例

①Webカメラを利用した監視ソリューション

★警備会社との連携などにより、既存ビルでの監視ソリューションが実現できます

IDF

HUB

ESU-R

Internet

データセンタ

ESU-R

ONU

機械室等

モーター

LAN

テールコードの既設空き配線(2Wメタル線)

MDF

ESU-C8

エレベータかご内

管理人室など

Confidential & Proprietary


2007 12 26 nec

5.ご利用例

②オフィス内ネットワークサービス

Internet

HUB

IDF

サーバ室

IDF

ESU-R

ESU-C8

ONU

ESU-R

認証サーバ

ESU-C/R(Cモード)

LAN

無線LAN-AP

HUB

ESU-C/R(Rモード)

SW-HUB等

Confidential & Proprietary


2007 12 26 nec

5.ご利用例

③企業内IPソリューション用配線への利用例

★既存の建物にVoIPシステムを導入するよう  な場合にも、配線工事の省力化が 図れます。

★ICカード決済端末などの配線にも同様の

  配線コスト削減効果が期待できます。

ICカード対応電子錠

IDF

HUB

Internet

ESU-C/R(Rモード)

サーバ室

勤怠管理端末/タイムレコーダ等

IDF

ONU

無線LAN-AP

ESU-C/R(Cモード)

IP電話機

ESU-R

認証サーバ

ESU-C8

ESU-R

LAN

IP-PBX

Confidential & Proprietary

IP電話機(ESUモジュール内蔵)


2007 12 26 nec

5.ご利用例

④映画館内配線への利用例

ESU-C/R(Rモード)

劇場スクリーン

ESU-C/R(Cモード)

SW-HUB

コンテンツサーバ監視サーバ

★天井に固定されているプロジェクタとの接続や、スクリーンへの投影用インフラとして既設2Wが利用可能です。

Confidential & Proprietary


2007 12 26 nec

6.仕様

①ESU-C/R仕様

Confidential & Proprietary


2007 12 26 nec

6.仕様

②ESU-C8仕様

Confidential & Proprietary


2007 12 26 nec

6.仕様

③ESU-R仕様

Confidential & Proprietary
