H adanie hr n

  • Hľadanie hrán


T ypy hr n

schod

rampa

čiara

hrebeň

strecha

Typy hrán

  • skutočné hrany - šum


T ypy hr n1

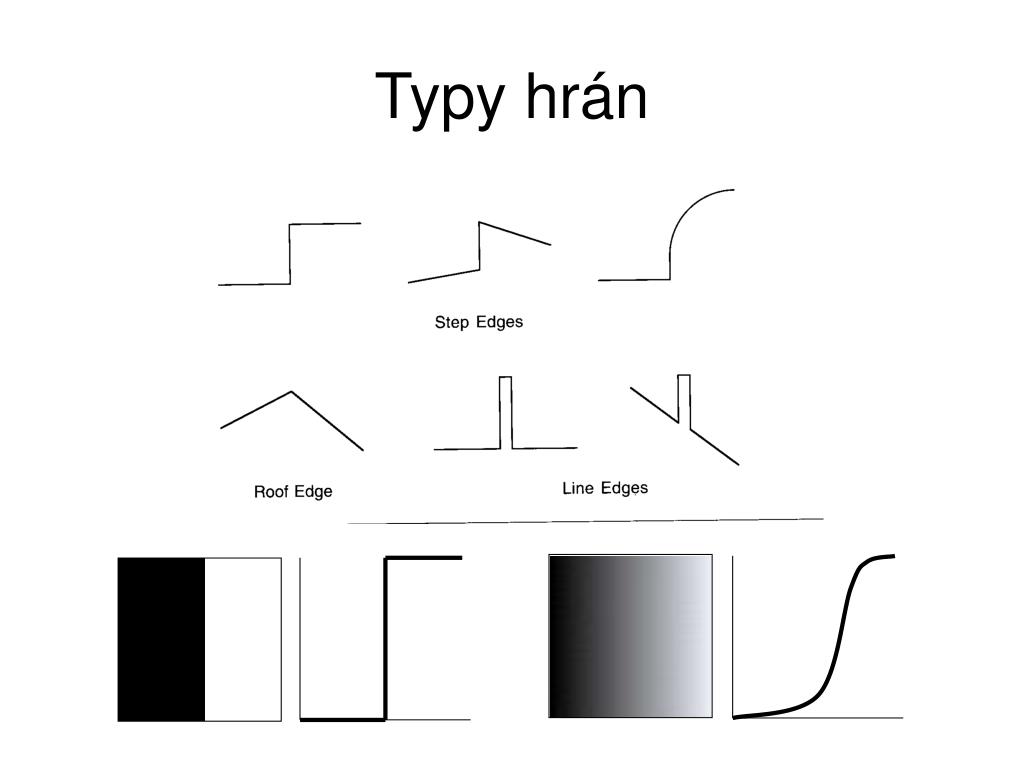

Typy hrán


H adanie hr n

Hľadanie hrán

  • skúmame body v okolí (pomocou derivácie)

  • Ak sa intenzity príliš nelíšia - pravdepodobne tam nie je hrana

  • Ak sa líšia - bod môže patriť hrane


M et dy h adania hr n

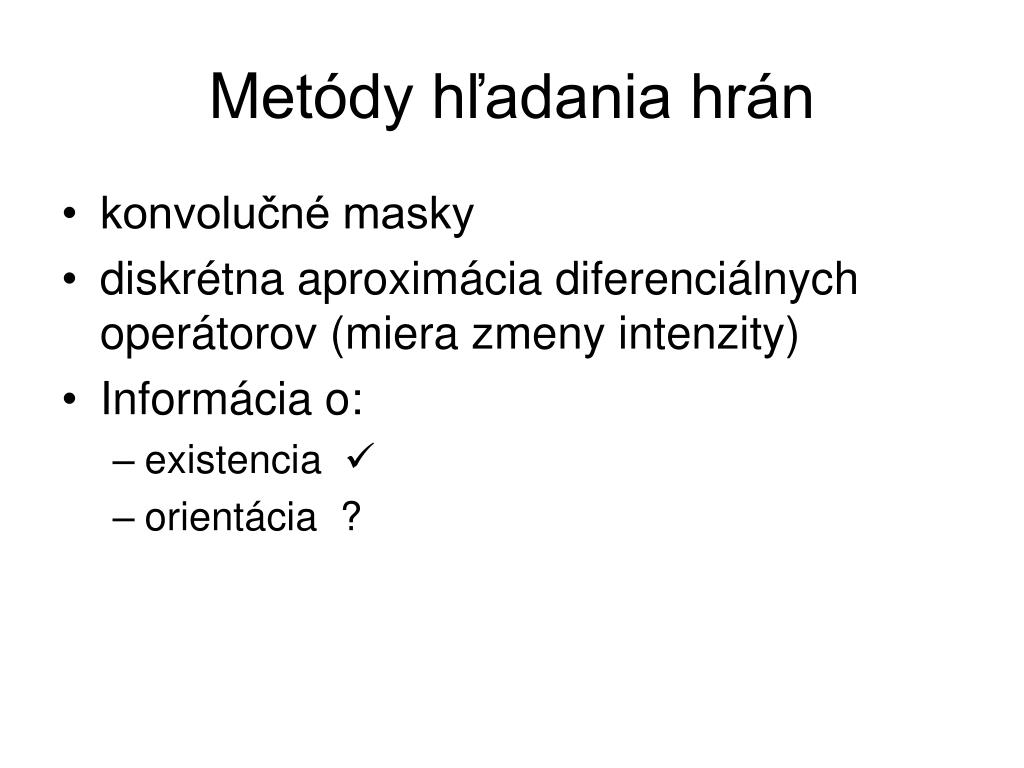

Metódy hľadania hrán

  • konvolučné masky

  • diskrétna aproximácia diferenciálnych operátorov (miera zmeny intenzity)

  • Informácia o:

    • existencia

    • orientácia ?


H adanie hr n

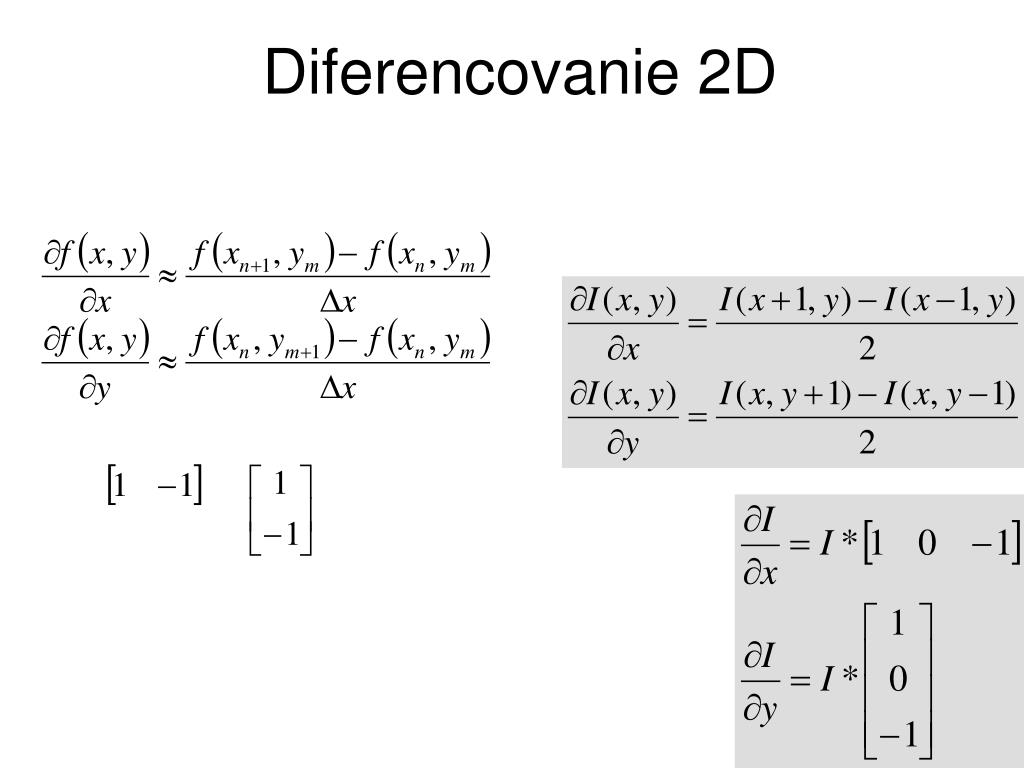

Diferencovanie 2D


Diferencovanie

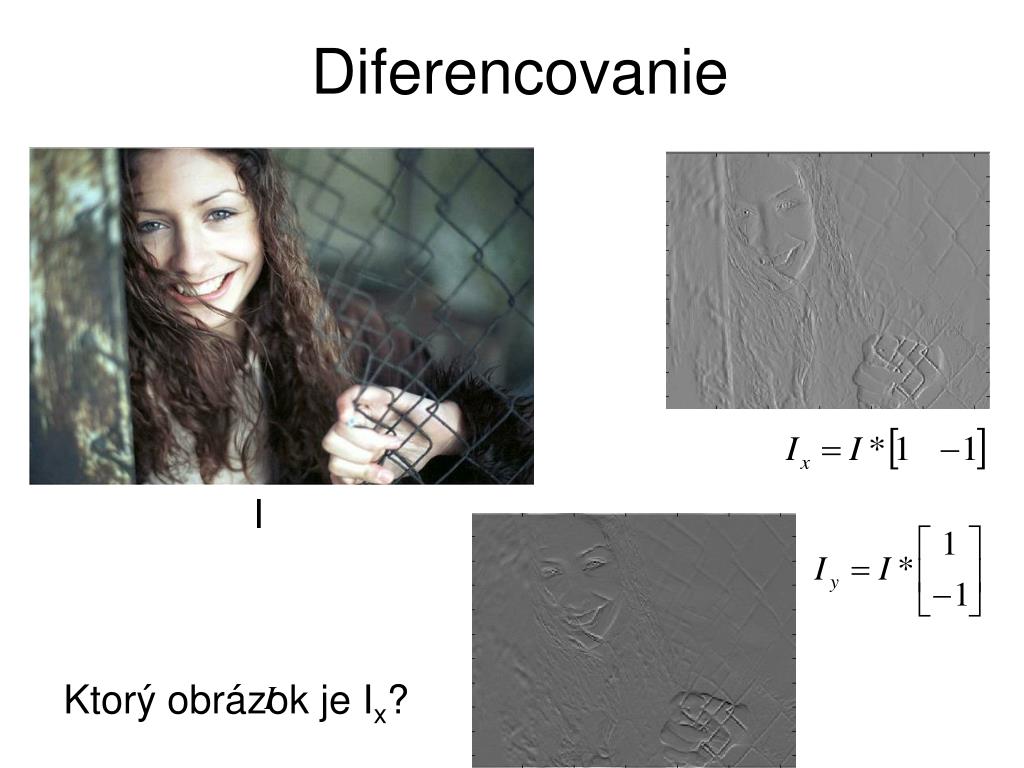

Diferencovanie

I

Ktorý obrázok je Ix?


Diferencovanie a um

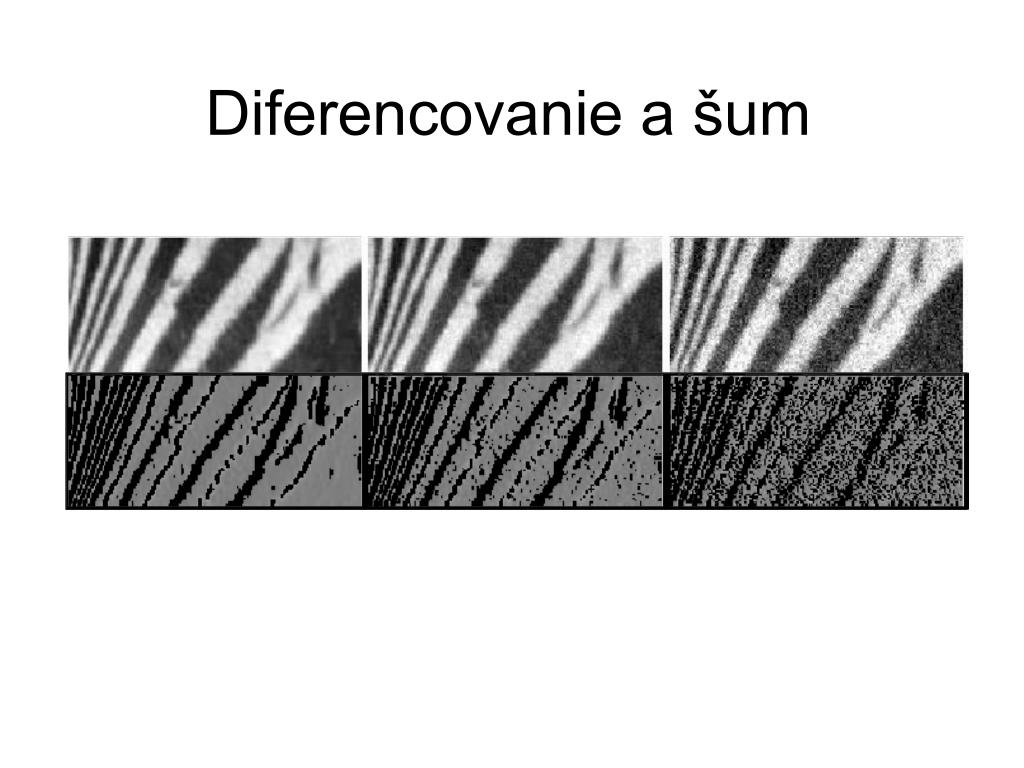

Diferencovanie a šum


Vyhladenie

Gaussovské vyhladenie

Vyhladenie

prah 20

prah 50

originál


N sledky umu

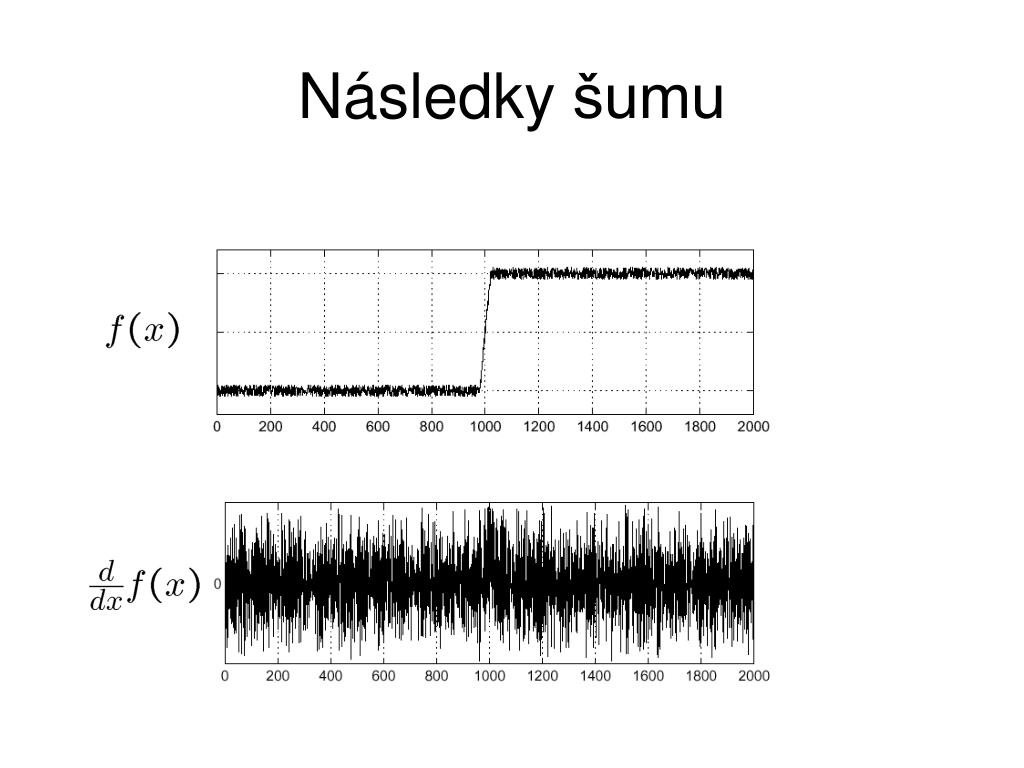

Následky šumu


Vyhladenie1

Vyhladenie


Gradient

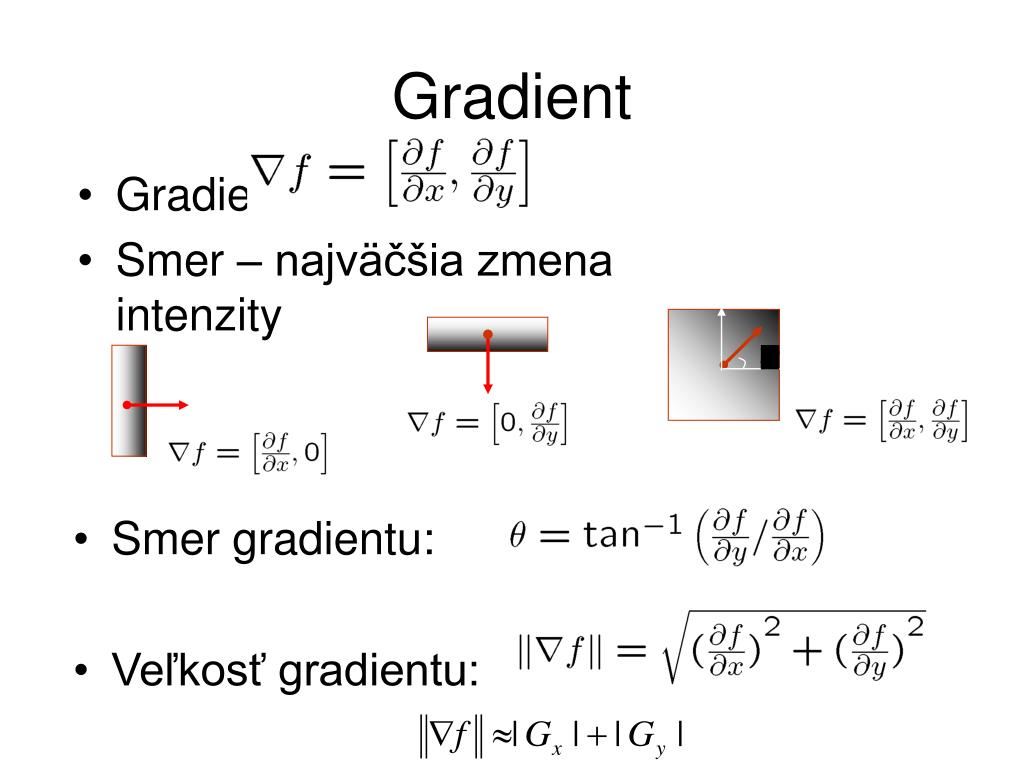

Gradient

  • Gradient:

  • Smer – najväčšia zmena intenzity

  • Smer gradientu:

  • Veľkosť gradientu:


Gradient hrany

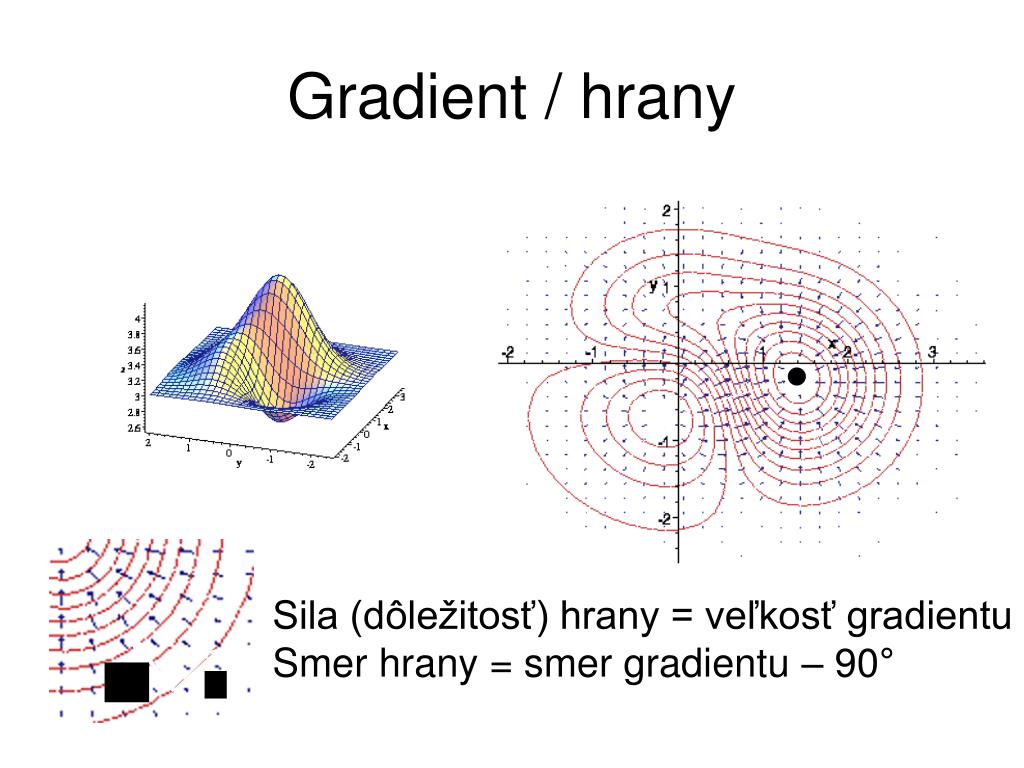

Gradient / hrany

Sila (dôležitosť) hrany = veľkosť gradientu

Smer hrany = smer gradientu – 90°

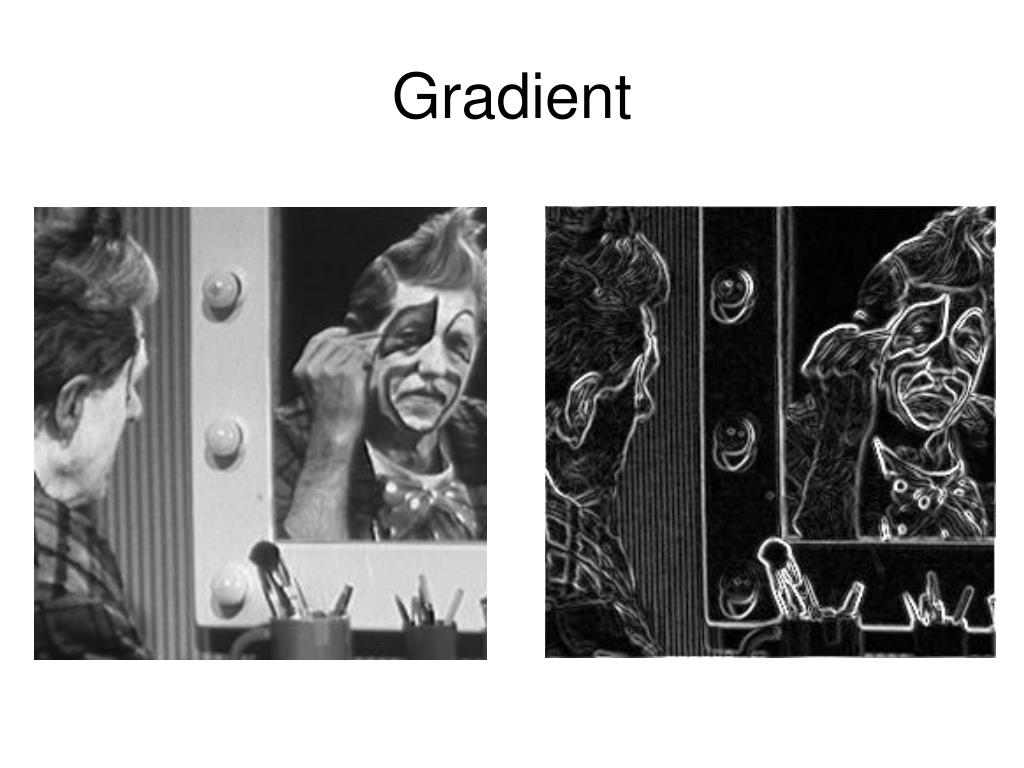

Gradient1

Gradient


Roberts

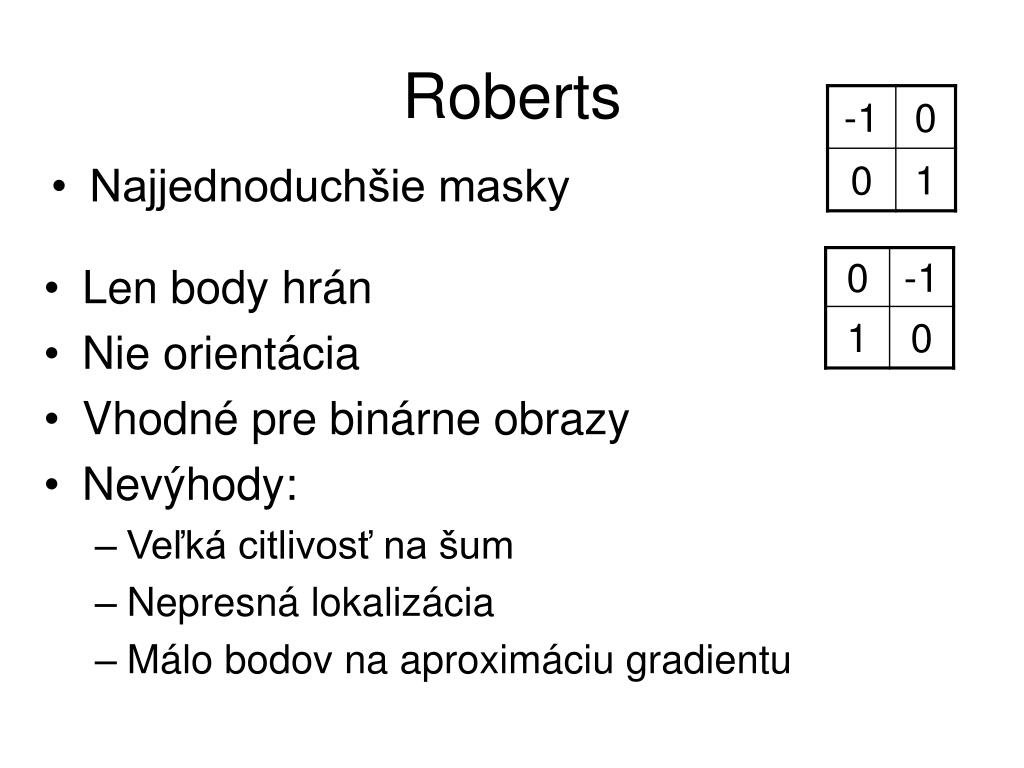

Roberts

  • Najjednoduchšie masky

  • Len body hrán

  • Nie orientácia

  • Vhodné pre binárne obrazy

  • Nevýhody:

    • Veľká citlivosť na šum

    • Nepresná lokalizácia

    • Málo bodov na aproximáciu gradientu

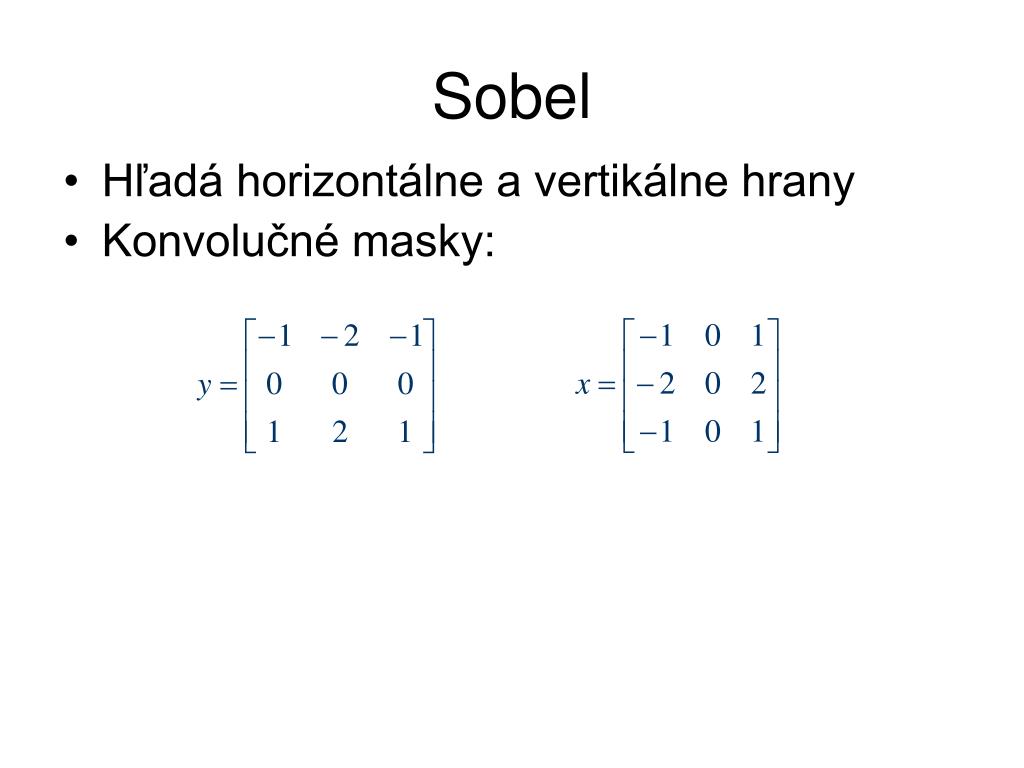

Sobel

Sobel

  • Hľadá horizontálne a vertikálne hrany

  • Konvolučné masky:


Sobel1

I

prahovanie

hrany

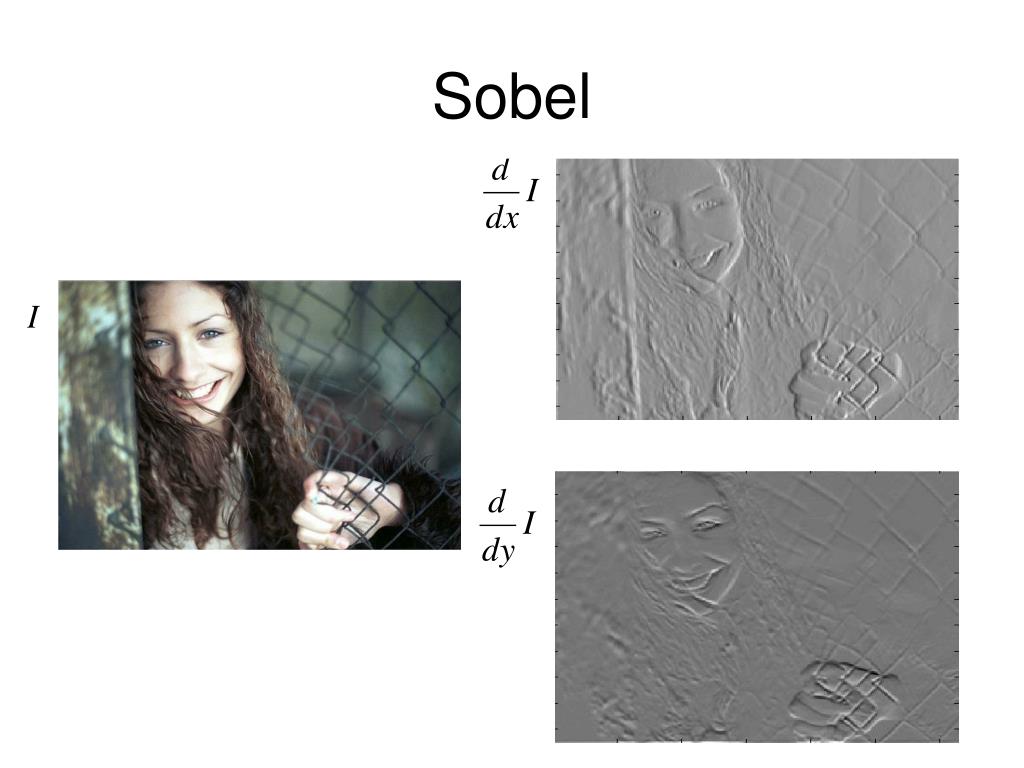

Sobel


Sobel2

Sobel


Sobel3

Sobel

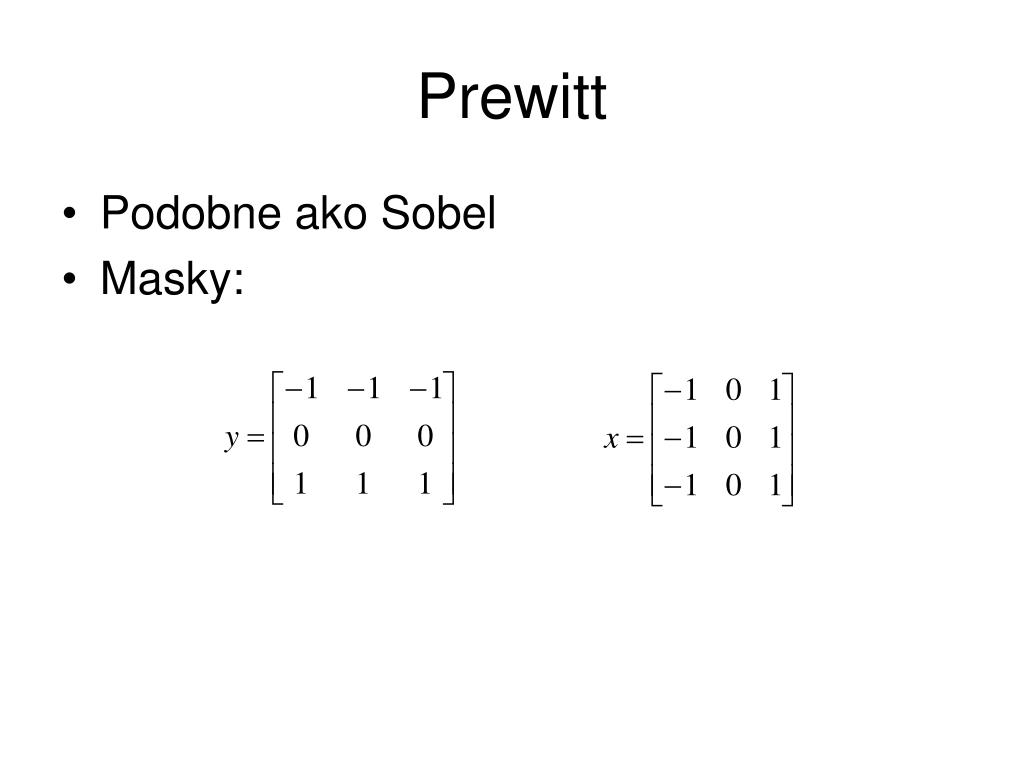

Prewitt

Prewitt

  • Podobne ako Sobel

  • Masky:

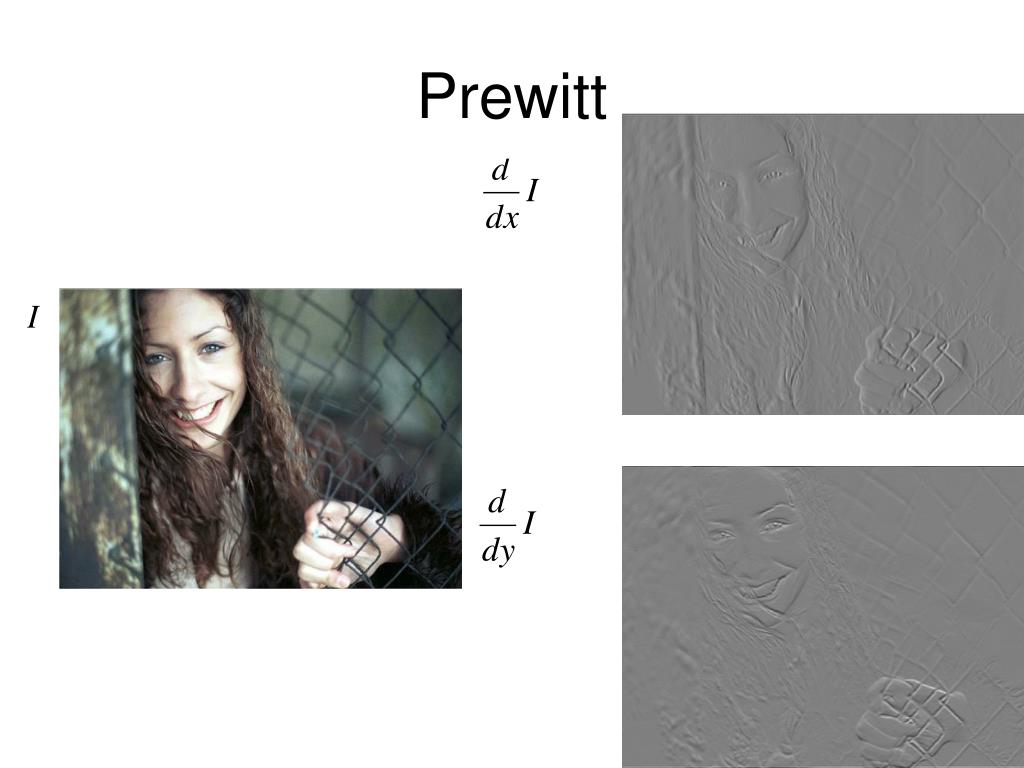

Prewitt1

Prewitt


Prewitt2

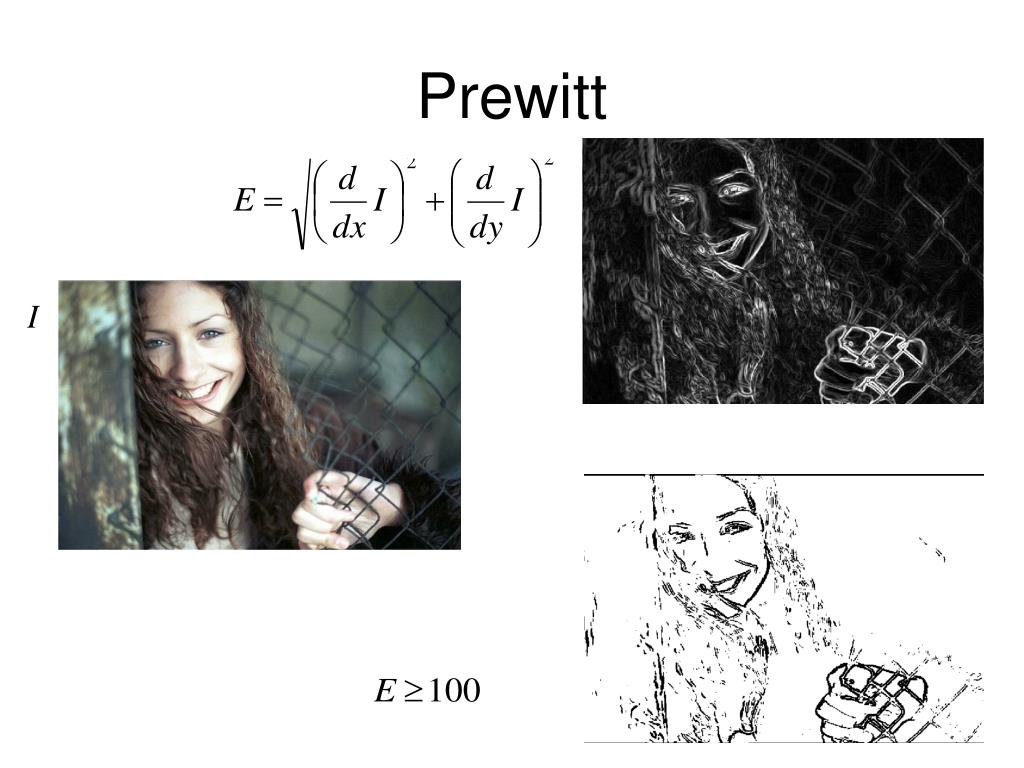

Prewitt

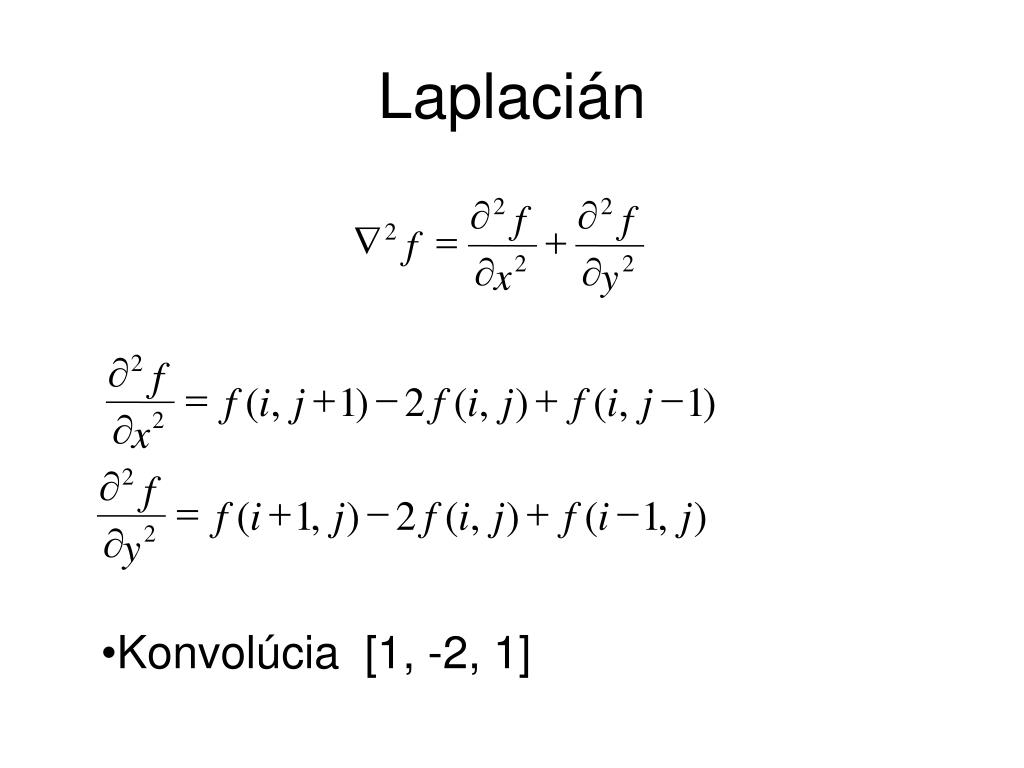

Druh deriv cia

Druhá derivácia


Laplaci n

2

2

f

f

Ñ

=

+

2

f

2

2

x

y

2

f

=

+

-

+

-

f

(

i

,

j

1

)

2

f

(

i

,

j

)

f

(

i

,

j

1

)

2

x

2

f

=

+

-

+

-

f

(

i

1

,

j

)

2

f

(

i

,

j

)

f

(

i

1

,

j

)

2

y

Laplacián

  • Konvolúcia [1, -2, 1]


Laplaci n1

0

1

1

1

0

1

1

1

-8

-4

1

1

0

1

1

1

0

1

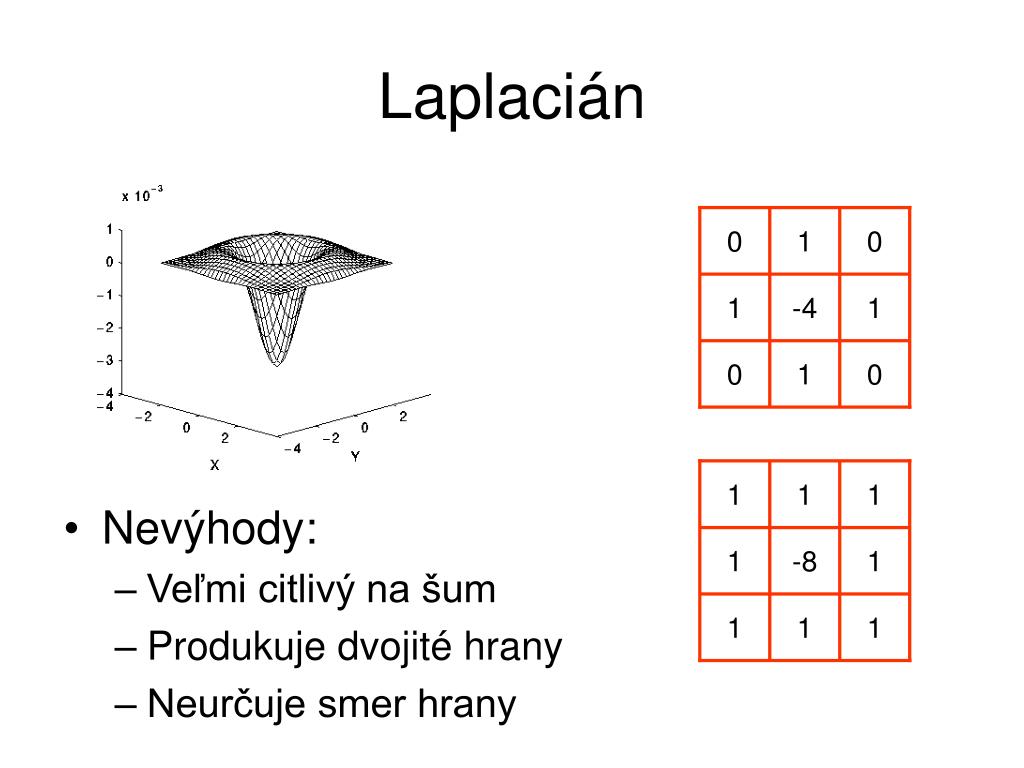

Laplacián

  • Nevýhody:

    • Veľmi citlivý na šum

    • Produkuje dvojité hrany

    • Neurčuje smer hrany

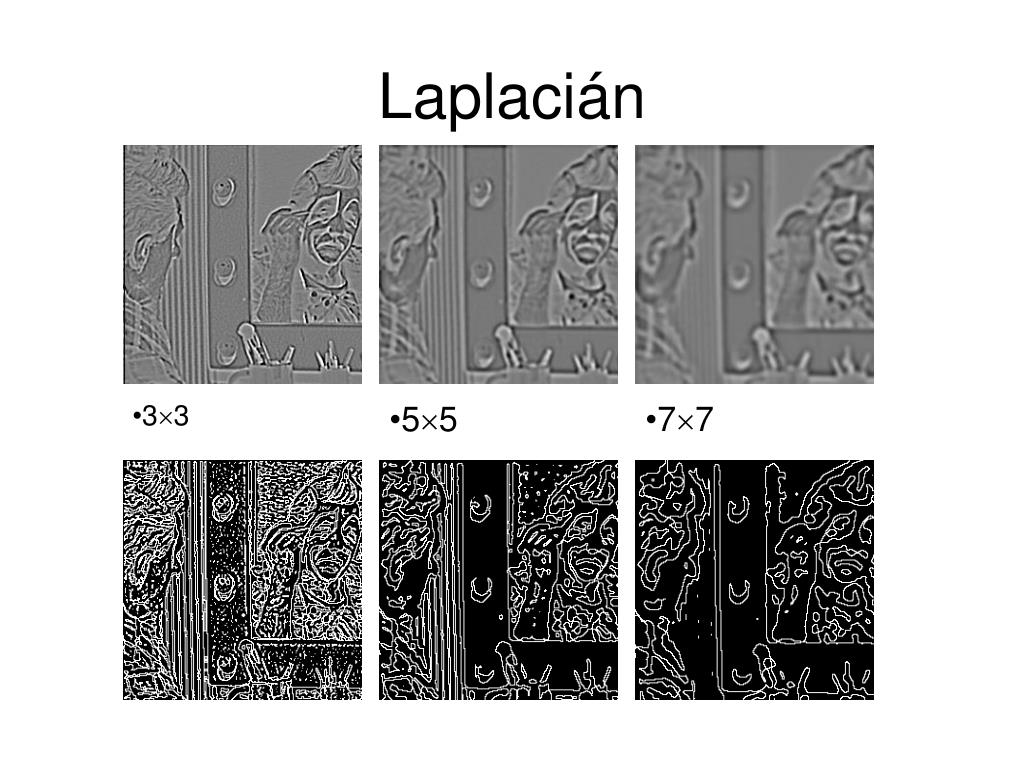

Laplaci n2

33

Laplacián

  • 55

  • 77


Laplaci n gaussi nu

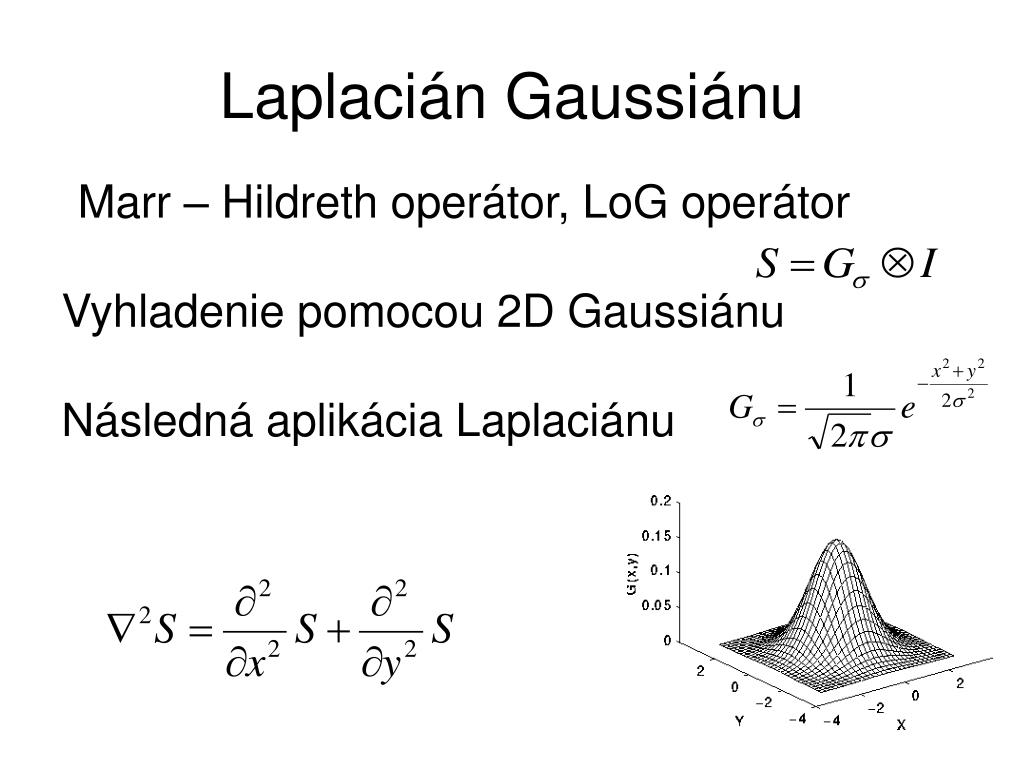

Laplacián Gaussiánu

Marr – Hildreth operátor, LoG operátor

Vyhladenie pomocou 2D Gaussiánu

Následná aplikácia Laplaciánu


Laplaci n gaussi nu1

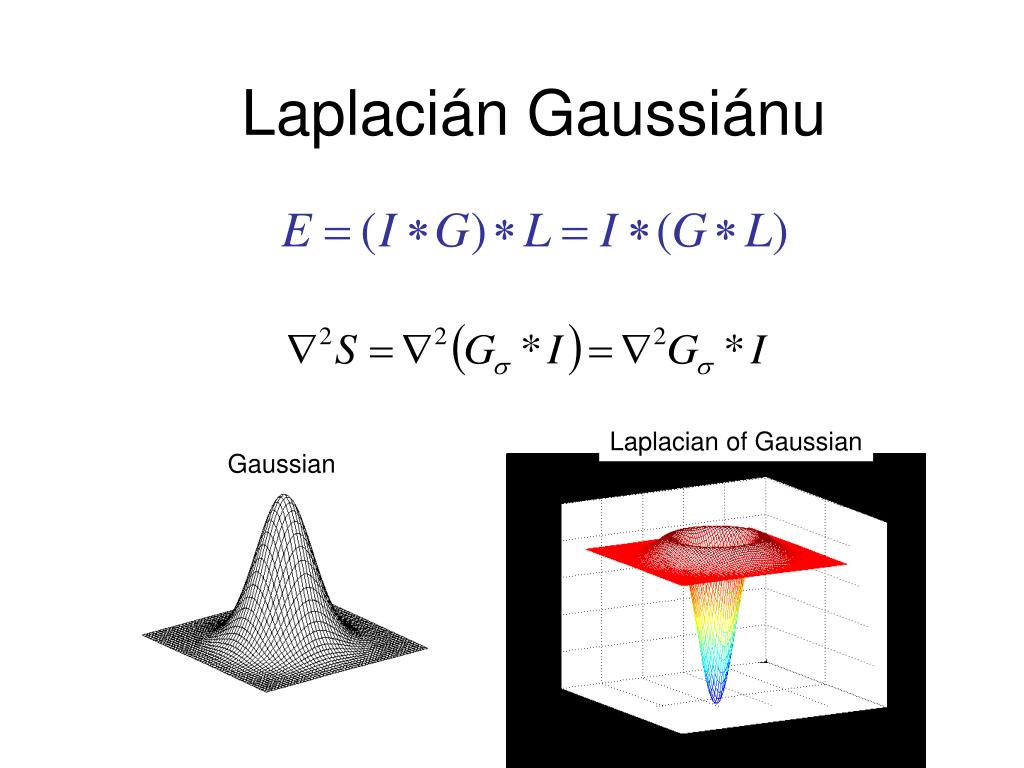

Laplacian of Gaussian

Gaussian

Laplacián Gaussiánu

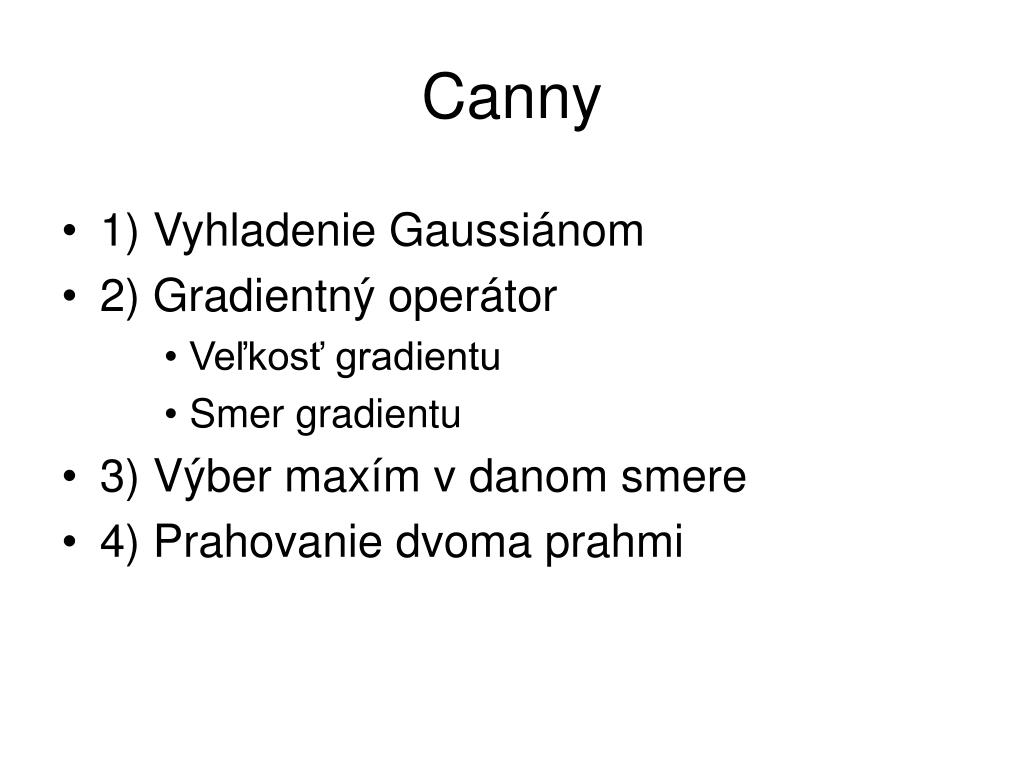

Canny

1) Vyhladenie Gaussiánom

2) Gradientný operátor

Veľkosť gradientu

Smer gradientu

3) Výber maxím v danom smere

4) Prahovanie dvoma prahmi

Canny

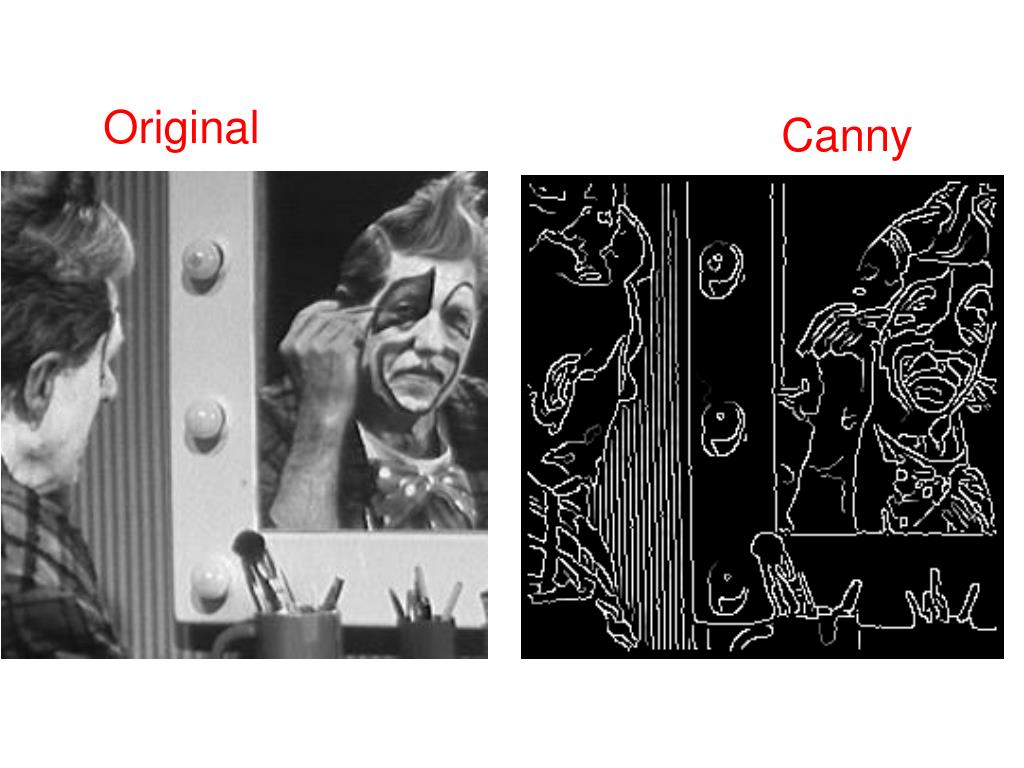

H adanie hr n

Original

Canny

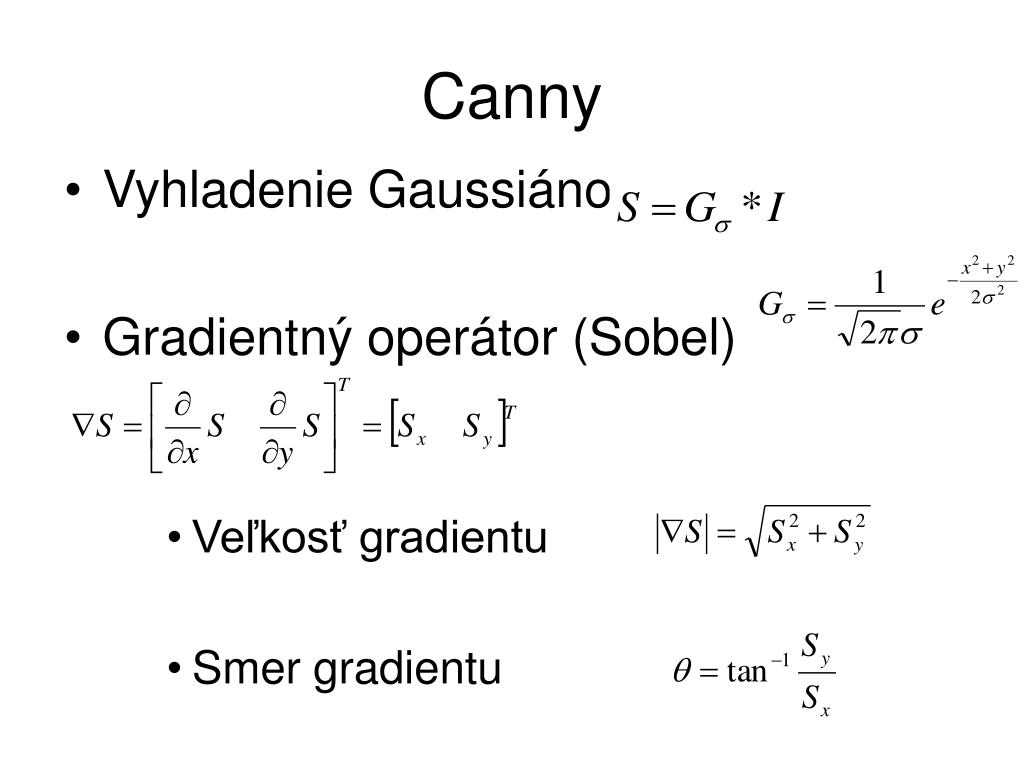

Canny1

Vyhladenie Gaussiánom

Gradientný operátor (Sobel)

Veľkosť gradientu

Smer gradientu

Canny


Canny2

Canny


Canny3

  • 90

  • 2

  • 2

  • 135

  • 45

  • 3

  • 1

  • 3

  • 1

  • 0

  • 0

  • 180

  • 0

  • 0

  • 0

  • 1

  • 3

  • 1

  • 225

  • 3

  • 315

  • 2

  • 2

  • 270

Canny

M = |S|

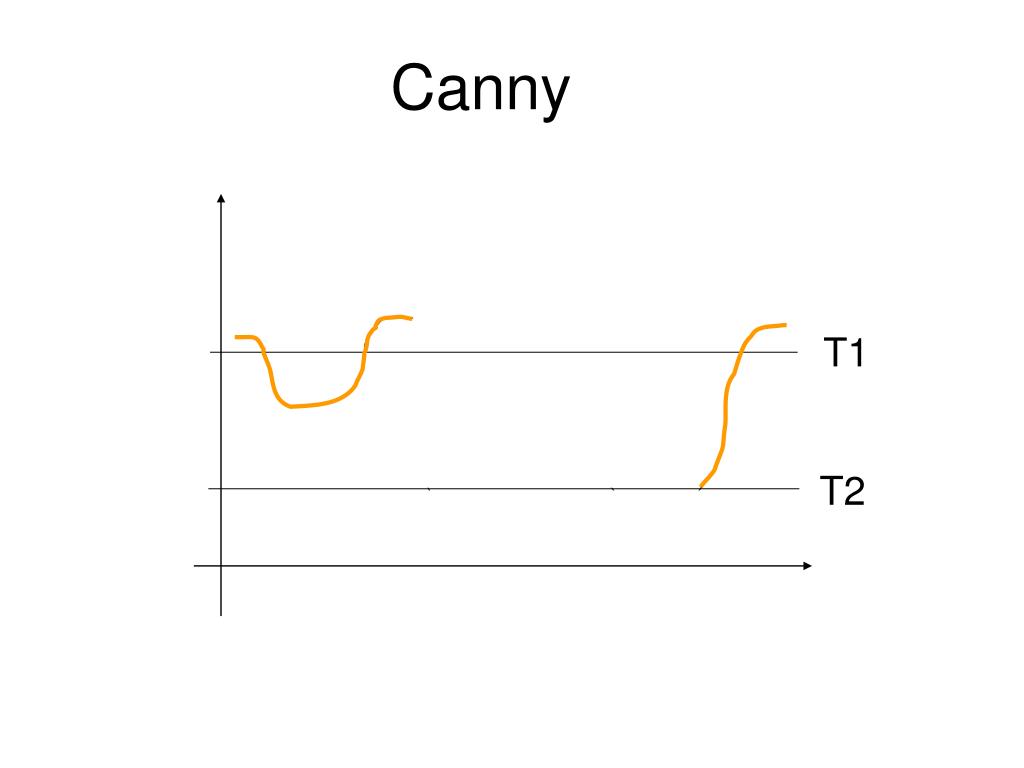

Canny4

Canny

T1

T2

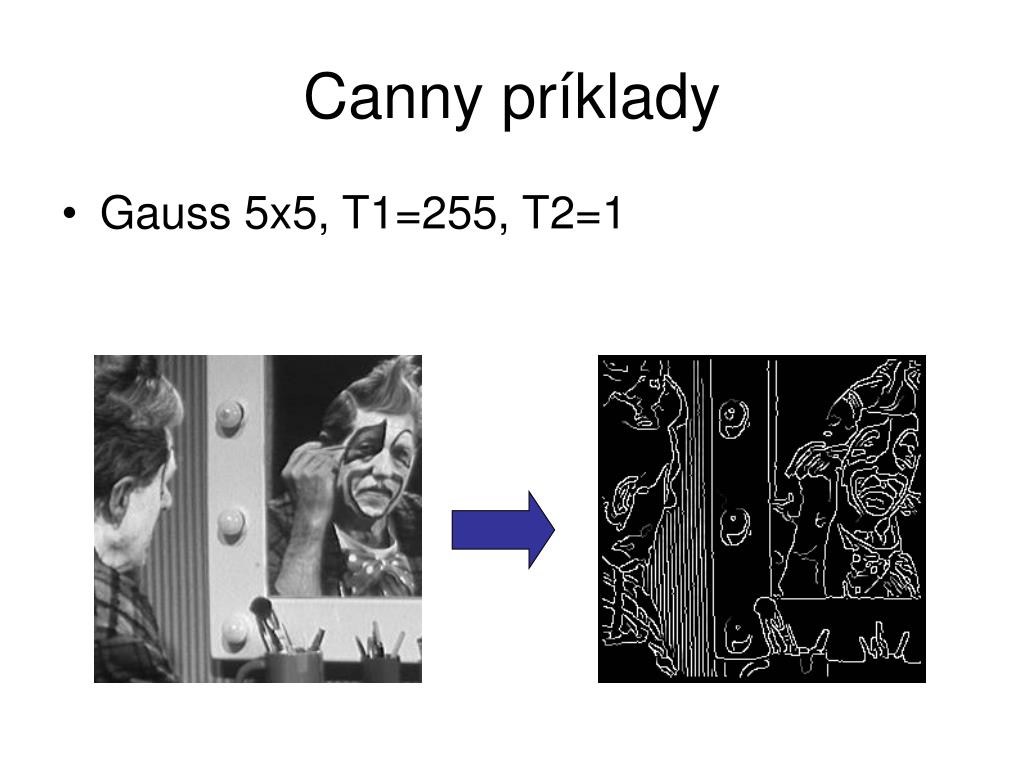

Canny pr klady

Canny príklady

  • Gauss 5x5, T1=255, T2=1


Canny pr klady1

Canny príklady

  • Gauss 5x5, T1=255, T2=220

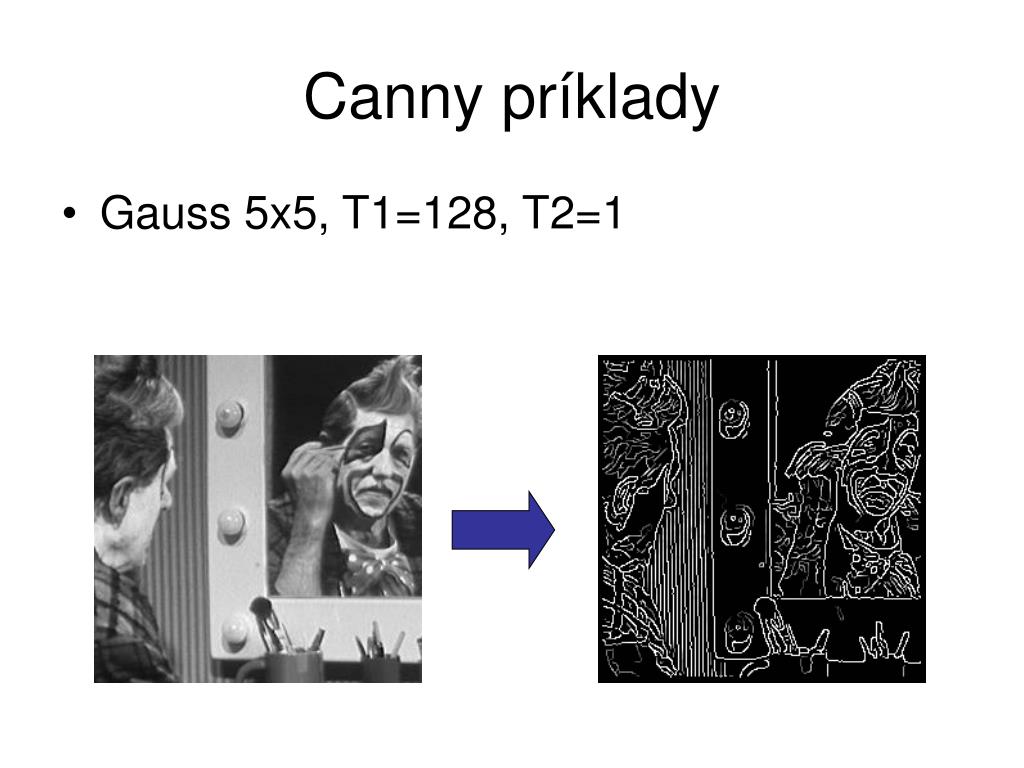

Canny pr klady2

Canny príklady

  • Gauss 5x5, T1=128, T2=1


Canny pr klady3

Canny príklady

  • Gauss 9x9, T1=128, T2=1

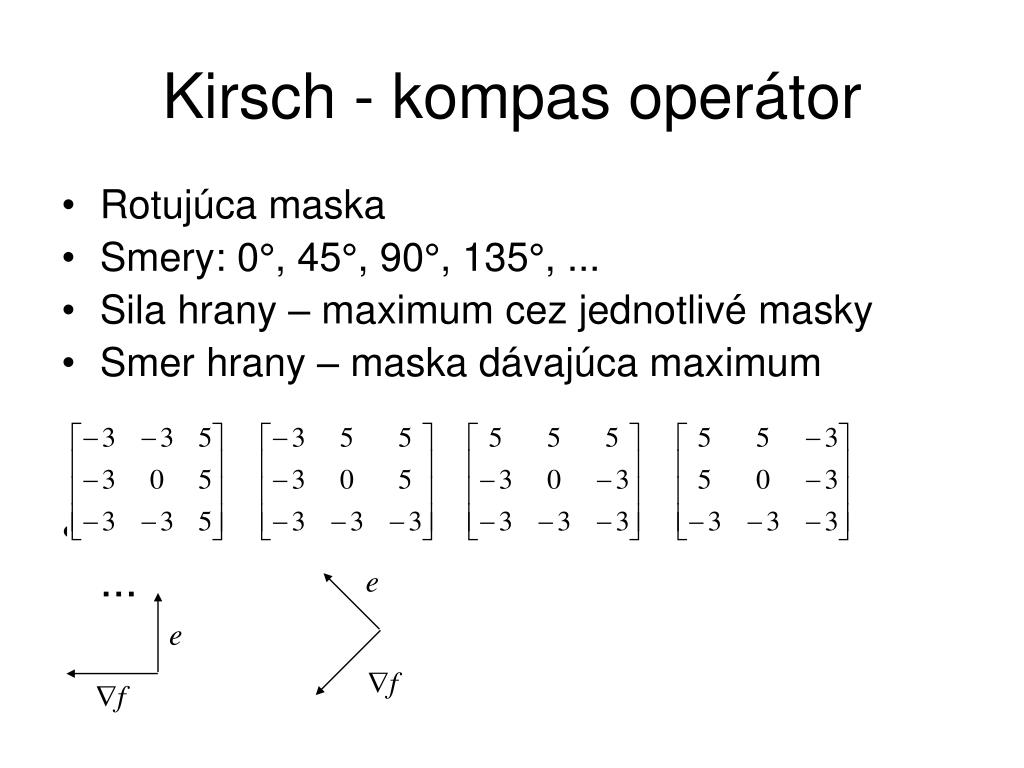

Kirsch kompas oper tor

Kirsch - kompas operátor

  • Rotujúca maska

  • Smery: 0°, 45°, 90°, 135°, ...

  • Sila hrany – maximum cez jednotlivé masky

  • Smer hrany – maska dávajúca maximum

  • ...


Robinson

Robinson


H adanie hr n

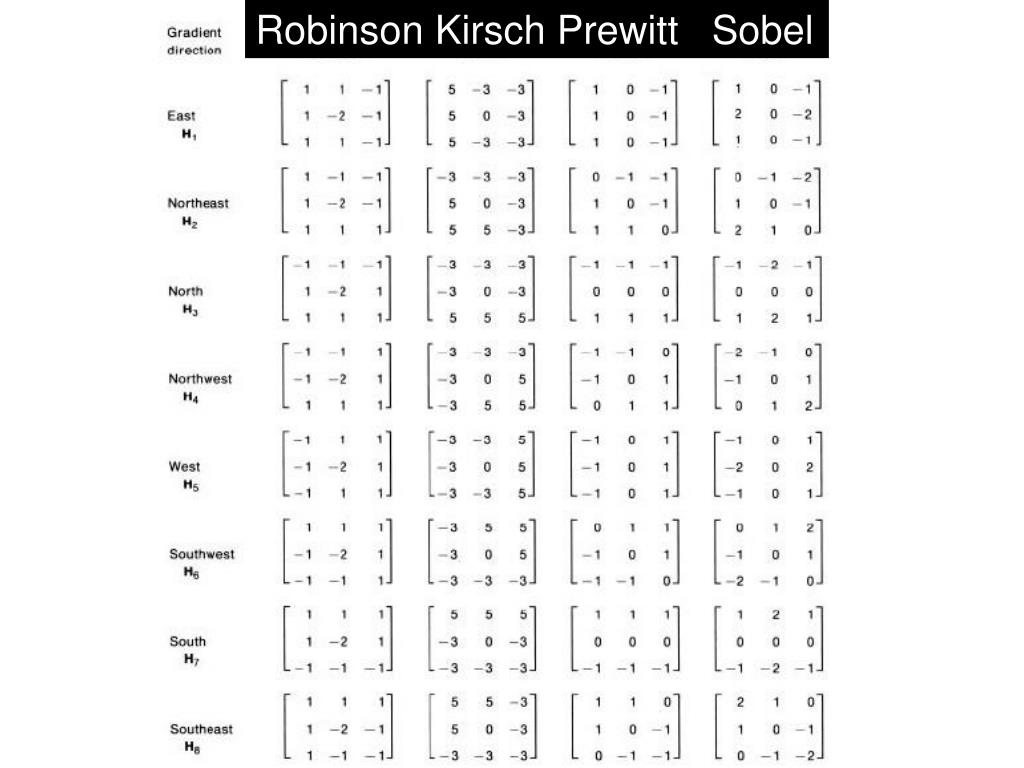

Robinson Kirsch Prewitt Sobel

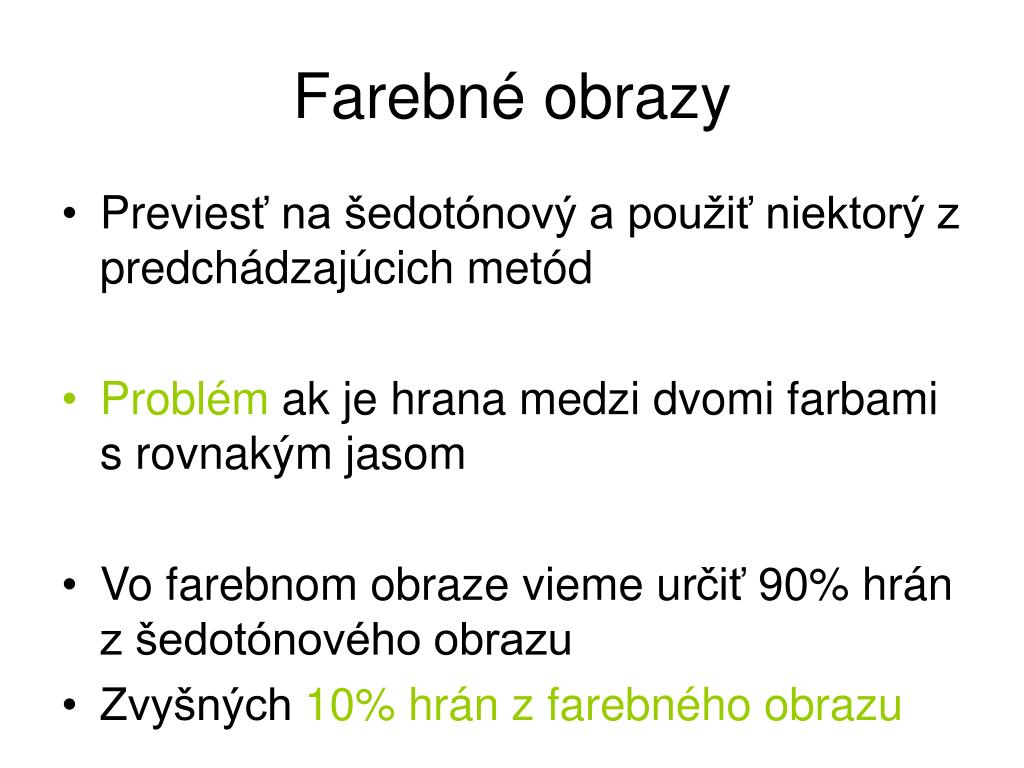

Farebn obrazy

Farebné obrazy

  • Previesť na šedotónový a použiť niektorý z predchádzajúcich metód

  • Problém ak je hrana medzi dvomi farbami s rovnakým jasom

  • Vo farebnom obraze vieme určiť 90% hrán z šedotónového obrazu

  • Zvyšných 10% hrán z farebného obrazu


Farebn obrazy1

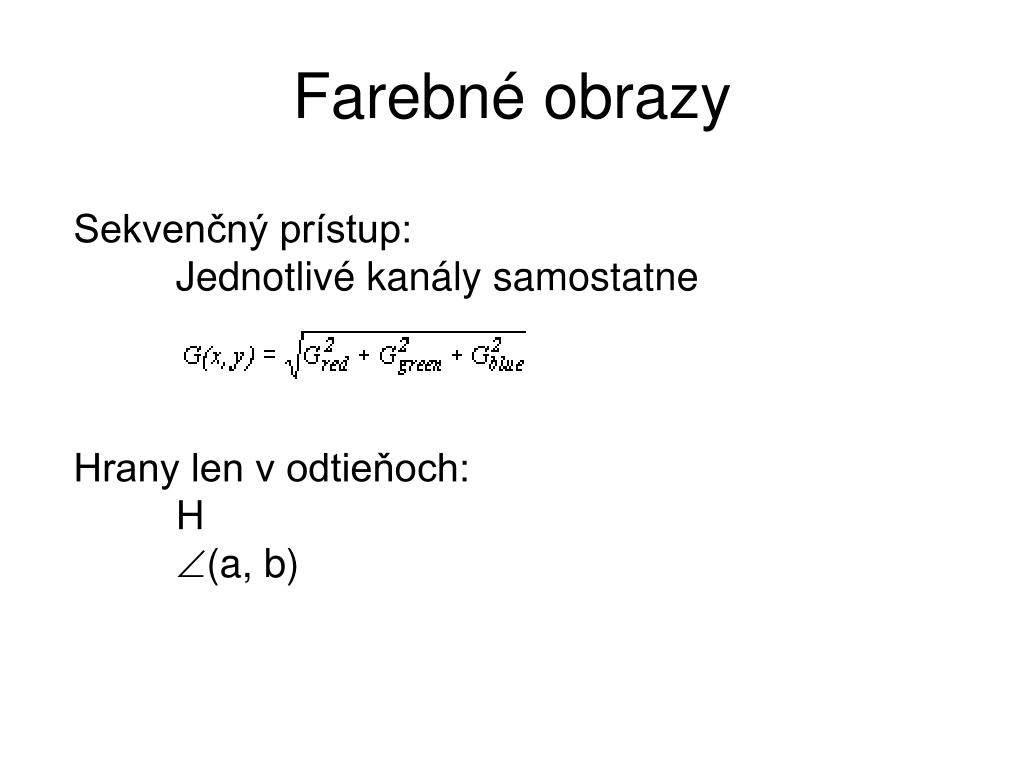

Farebné obrazy

Sekvenčný prístup:

Jednotlivé kanály samostatne

Hrany len v odtieňoch:

H

(a, b)


Met dy

Metódy

  • output fusion methods

  • multi-dimensional gradient methods

  • vector methods


Vektorov pr stup

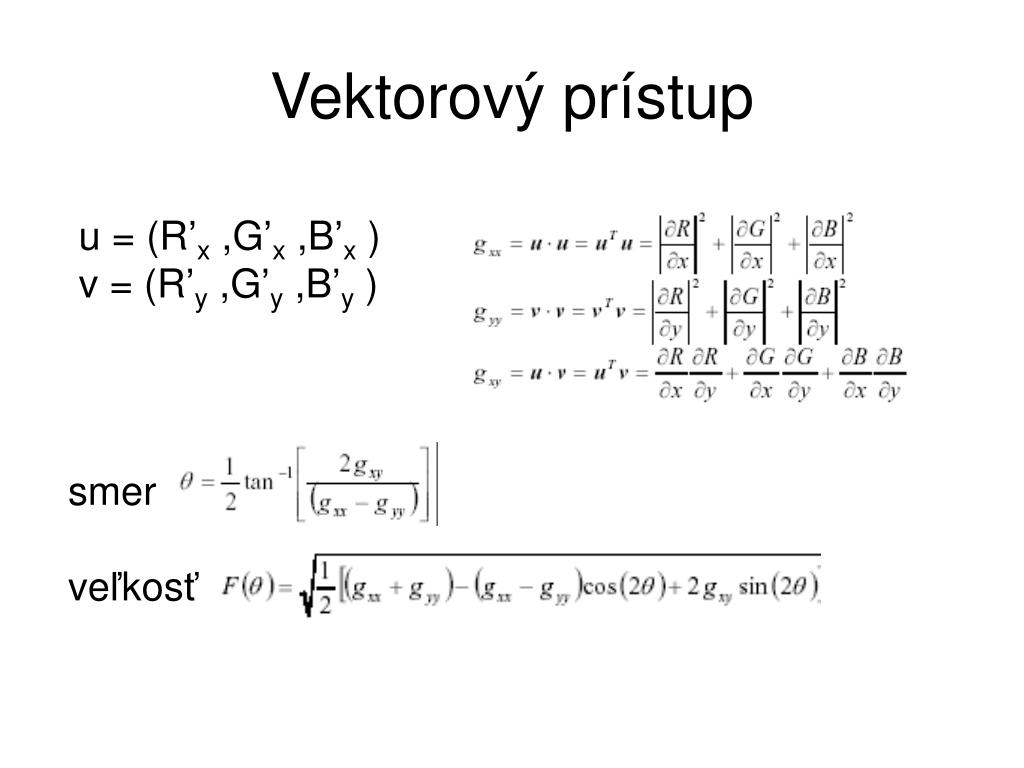

Vektorový prístup

u = (R’x ,G’x ,B’x )

v = (R’y ,G’y ,B’y )

smer

veľkosť


Vector order statistics

Vector order statistics

Používa sa R-ordering

Okno W veľkosti n pixelov

Vector range (VR) edge detector – najjednoduchší

VR=D(x(n), x(1))

x(1) – median , x(n) - outlier

citlivý na šum

Vector dispersion edge detectors (VDED)

ai váhy

VR špeciálny prípad VDED kde a(1)=-1 a a(n)=1, a(i)=0 i=2,...n-1


H adanie hr n

  • Minimum vector range

  • Uvažujeme k rozdielov – odstránime citlivosť na šum (impulsive, exponential noise)

Minimum vector dispersion – odstráni citlivosť aj na Gaussov šum

Používa α-trimmed mean


H adanie hr n

Nearest neighbour vector range

wi ≥ 0

Nemôže byť použité na homogénne oblasti

Kombináciou MVD a NNVR


Difference vector operators

Difference vector operators

Každý pixel reprezentovaný ako vektor v RGB

Vypočítame gradient v 4 smeroch

X, Y sú 3D vektorové konvolučné masky


H adanie hr n

  • Základná maska pre okno 3x3

  • v(x,y) – pixel, v(x0,y0) - stredný pixel

Pred detekciou môžeme obraz filtrovať – treba použiť väčšiu masku

Ak okno W je veľkosti n x n (n=2k+1) vytvoríme sub-okno veľkosti N = (n2-1)/2


H adanie hr n

Podľa typu šumu môžeme použiť rôzne filtre

Vector median filter

Efektívny pri redukovaní impulsného šumu

Vector mean filter

Efektívny pri redukovaní Gaussovho šumu


H adanie hr n

Kombináciou predchádzajúcich

α-trimmed mean filter

Adaptive nearest neighbour filter


H adanie hr n

Difference vector iba v 2 smeroch

horizontalne a vertikálne

Ľudský vizuálny systém je viac citlivý na horizontálne a vertikálne hrany

Menej časovo náročný

horizontálne a vertikálne rozdiely vo vektoroch prispievajú k detekcii diagonálnych hrán – detekované hrany sú tenšie


Detekcia hr n pomocou zgrupovania

Detekcia hrán pomocou zgrupovania


H adanie hr n

Sobel edge detection ongray Mandrill image

edge detected using proposedmethodresulted clusters
