Presentation Transcript


3850815

透镜


3850815

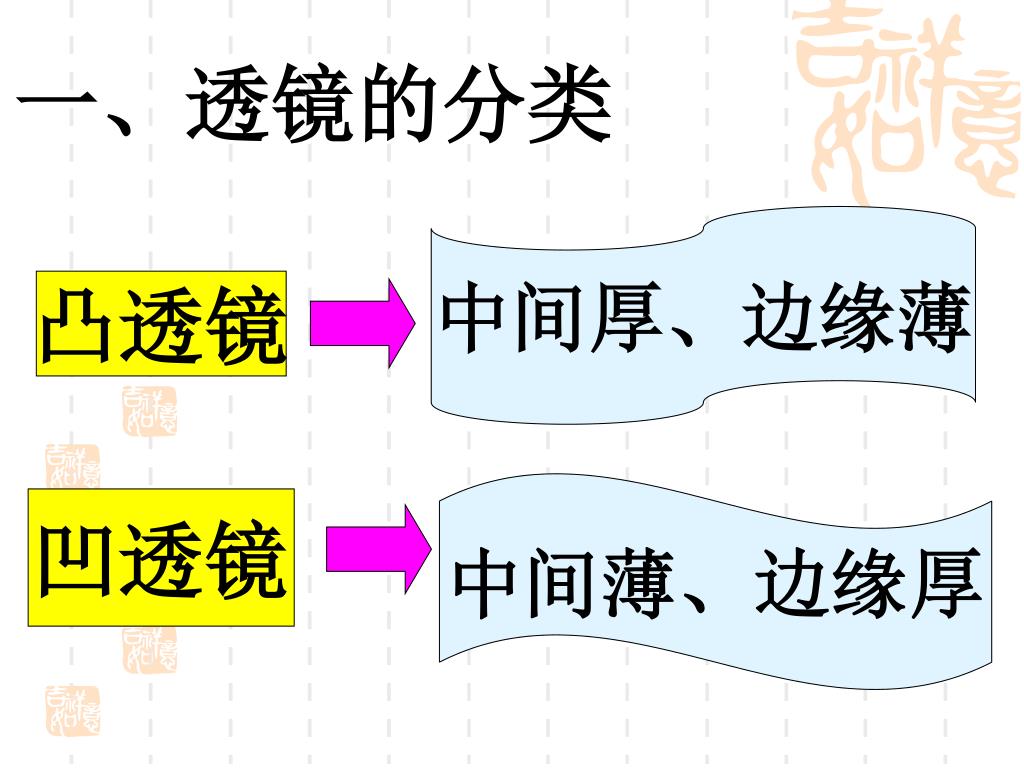

一、透镜的分类

中间厚、边缘薄

凸透镜

中间薄、边缘厚

凹透镜


3850815

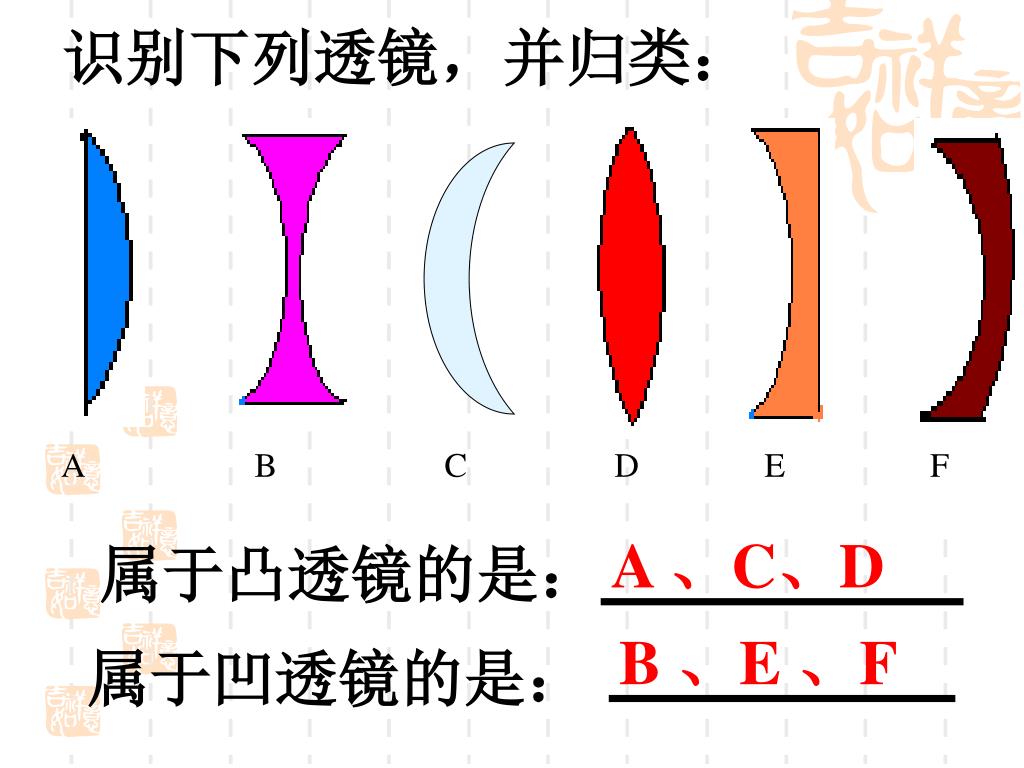

识别下列透镜,并归类:

A

B

C

D

E

F

A 、C、D

属于凸透镜的是:

B 、E 、F

属于凹透镜的是:


3850815

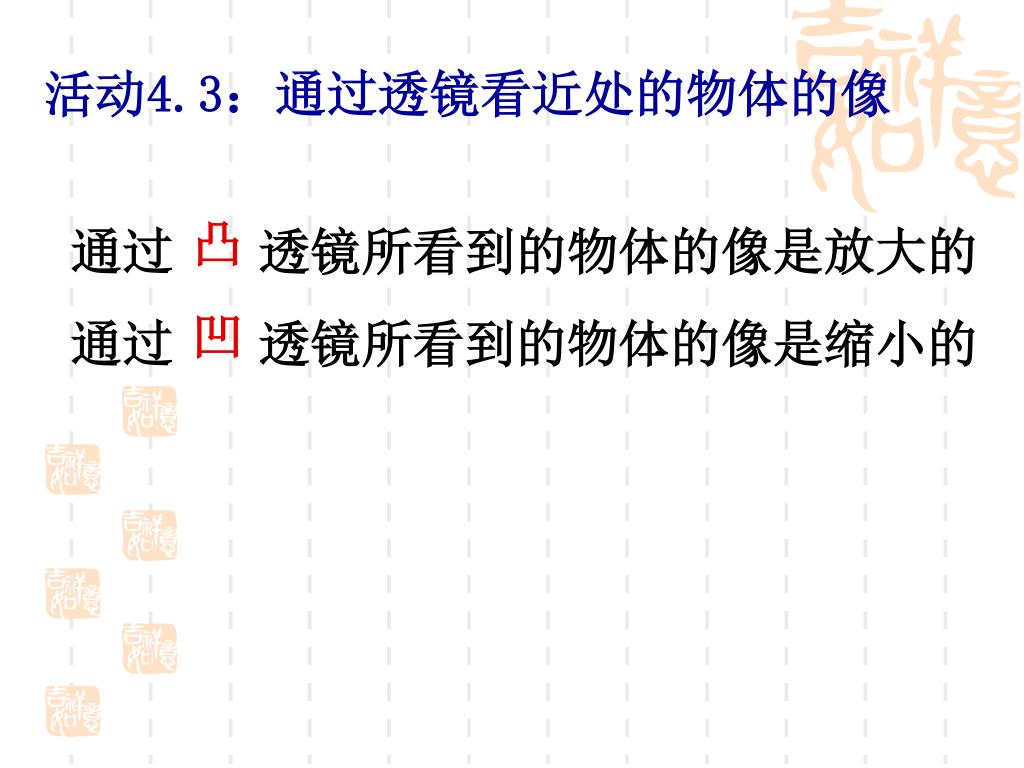

活动4.3:通过透镜看近处的物体的像

通过 透镜所看到的物体的像是放大的

通过 透镜所看到的物体的像是缩小的


3850815

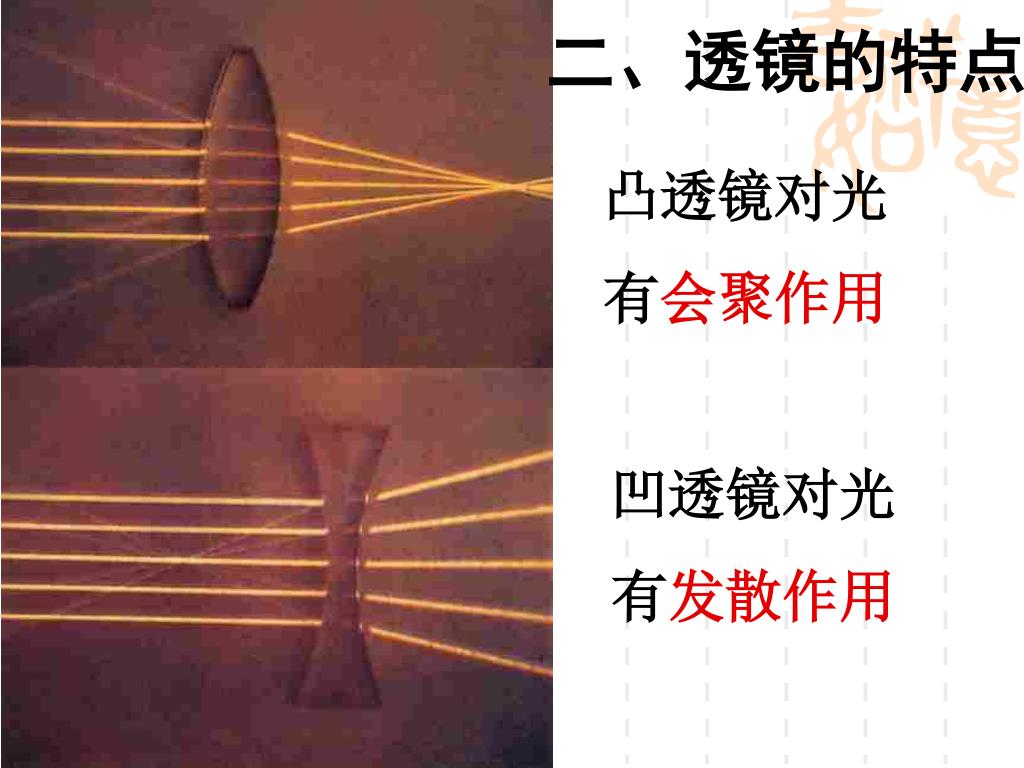

二、透镜的特点

凸透镜对光

有会聚作用

凹透镜对光

有发散作用


3850815

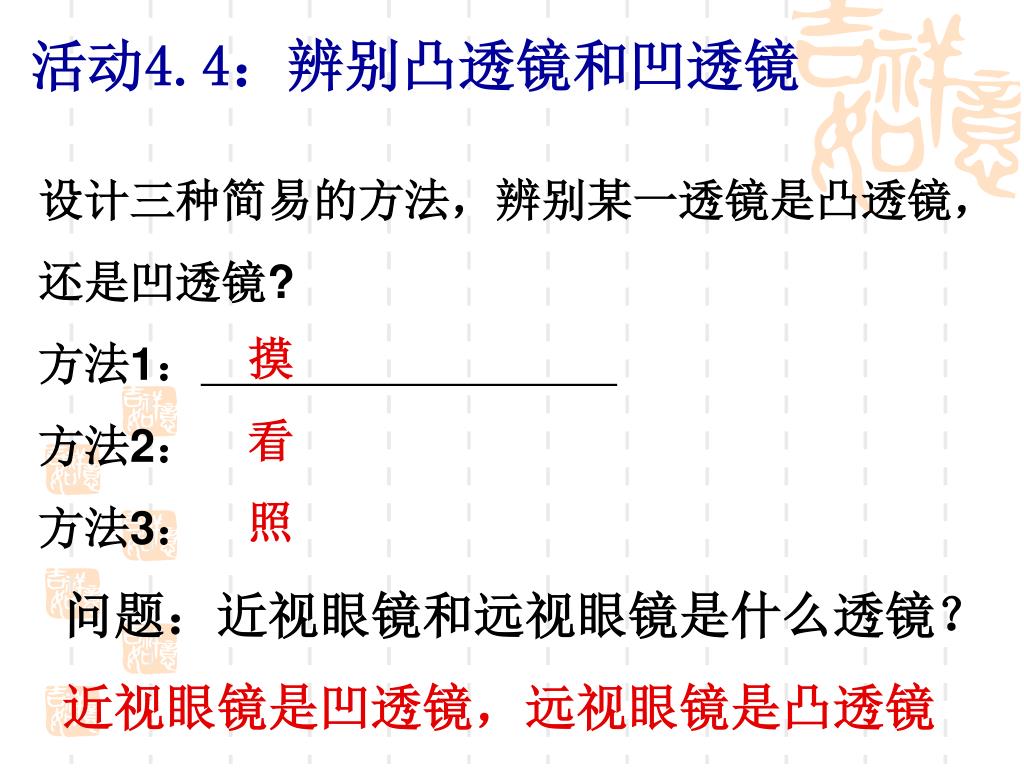

活动4.4:辨别凸透镜和凹透镜

设计三种简易的方法,辨别某一透镜是凸透镜,

还是凹透镜?

方法1:

方法2:

方法3:

问题:近视眼镜和远视眼镜是什么透镜?

近视眼镜是凹透镜,远视眼镜是凸透镜


3850815

O

C2

C1

O

C1

C2

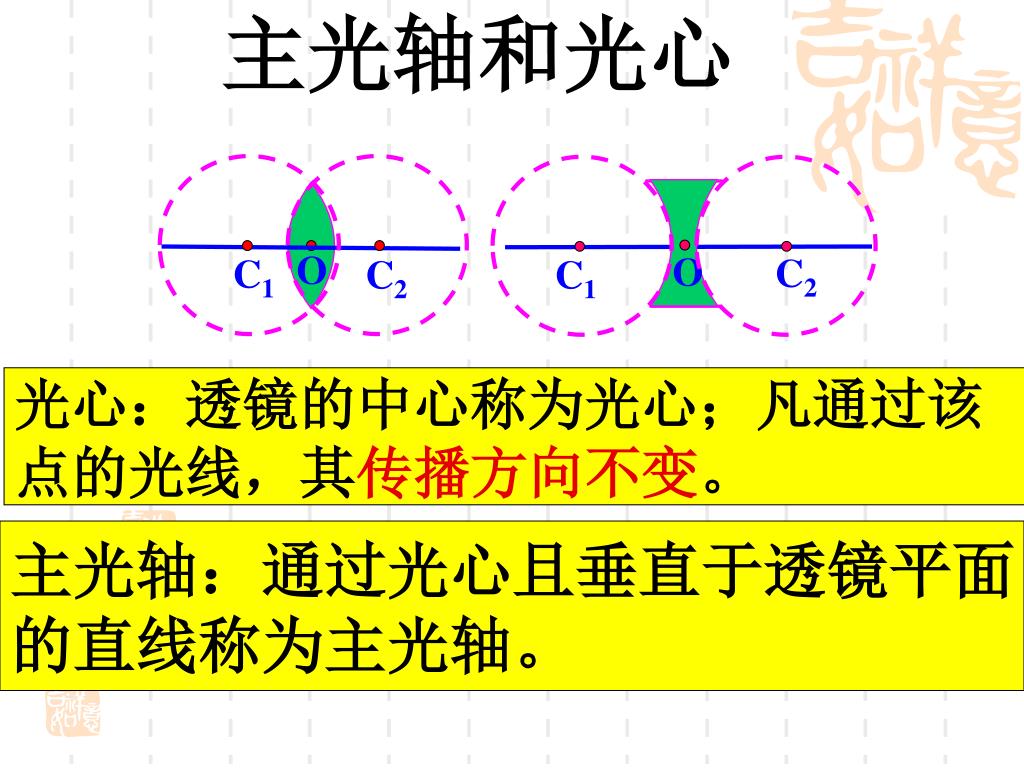

主光轴和光心

光心:透镜的中心称为光心;凡通过该

点的光线,其传播方向不变。

主光轴:通过光心且垂直于透镜平面

的直线称为主光轴。


3850815

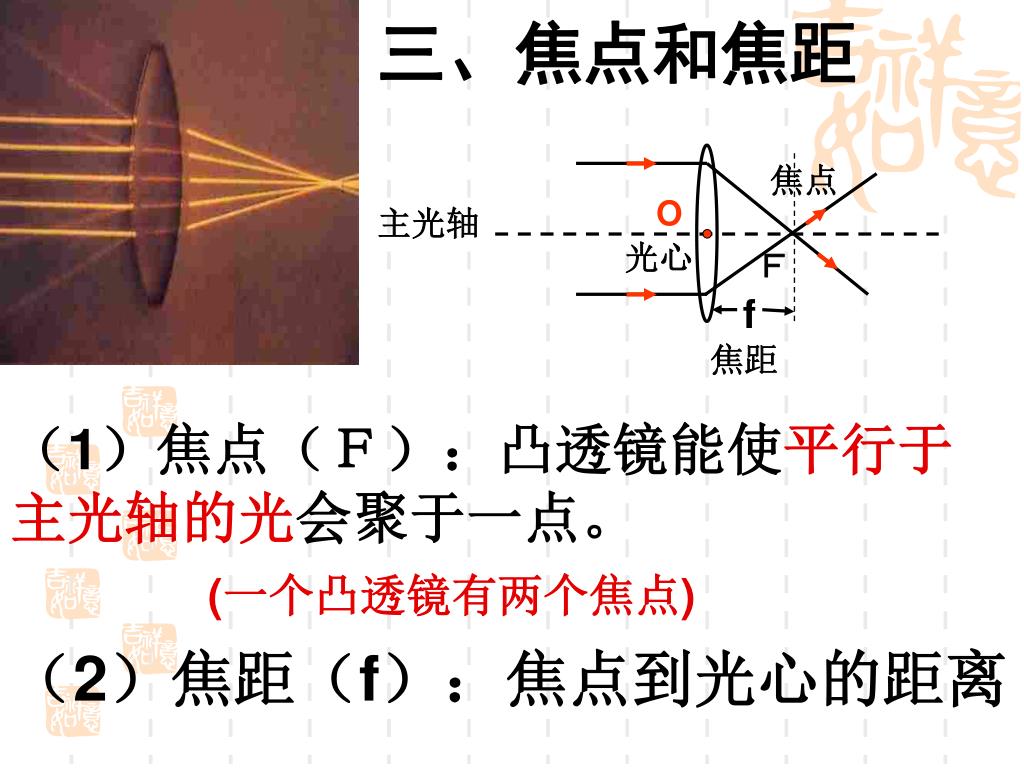

三、焦点和焦距

焦点

O

主光轴

光心

f

焦距

(1)焦点(F):凸透镜能使平行于主光轴的光会聚于一点。

(一个凸透镜有两个焦点)

(2)焦距(f):焦点到光心的距离


3850815

焦点

O

主光轴

光心

f

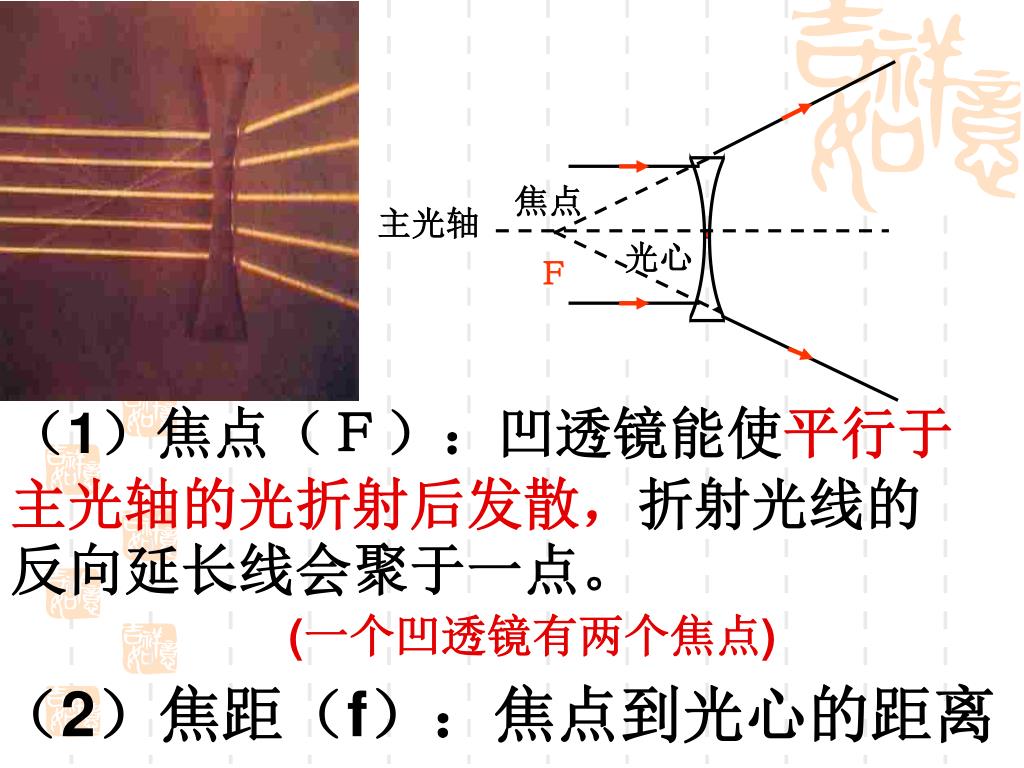

(1)焦点(F):凹透镜能使平行于主光轴的光折射后发散,折射光线的反向延长线会聚于一点。

(一个凹透镜有两个焦点)

(2)焦距(f):焦点到光心的距离


3850815

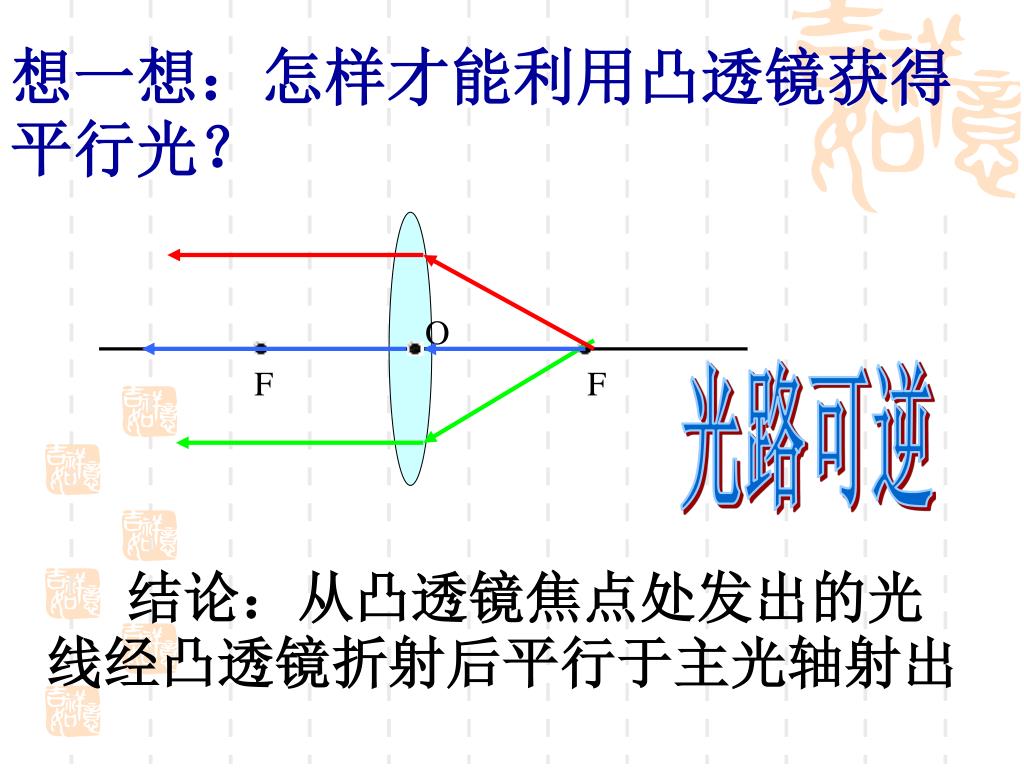

想一想:怎样才能利用凸透镜获得平行光?

O

F

F

光路可逆

结论:从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出


3850815

凸透镜

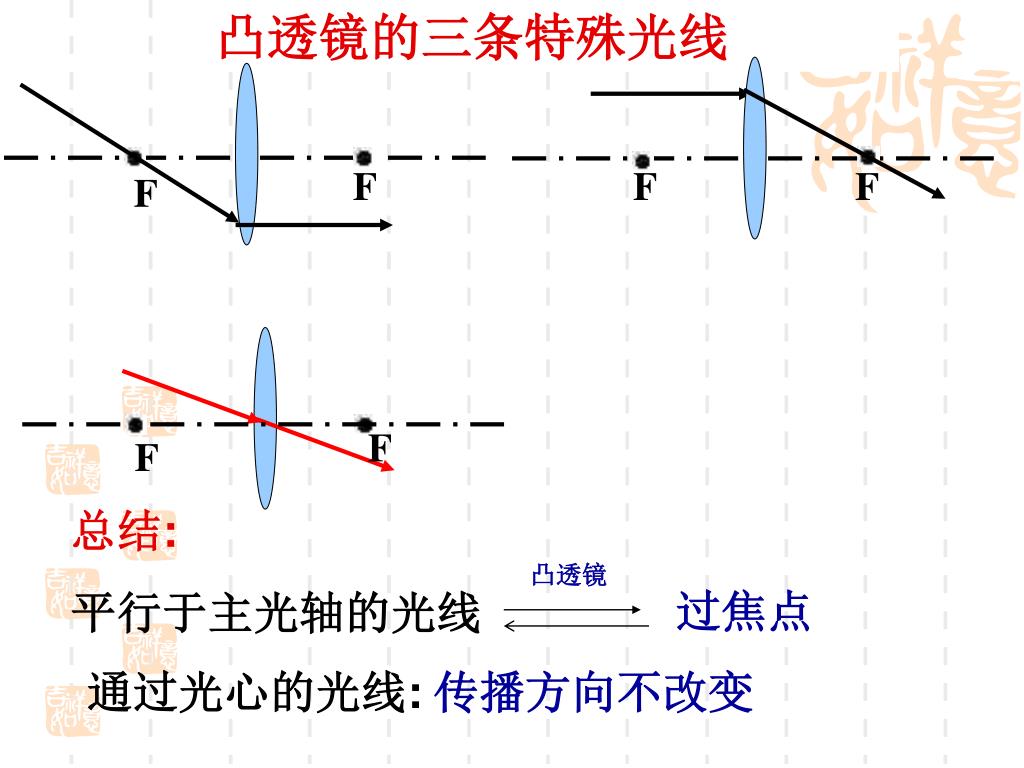

凸透镜的三条特殊光线

F

F

F

F

F

F

总结:

平行于主光轴的光线

过焦点

通过光心的光线:

传播方向不改变


3850815

凹透镜

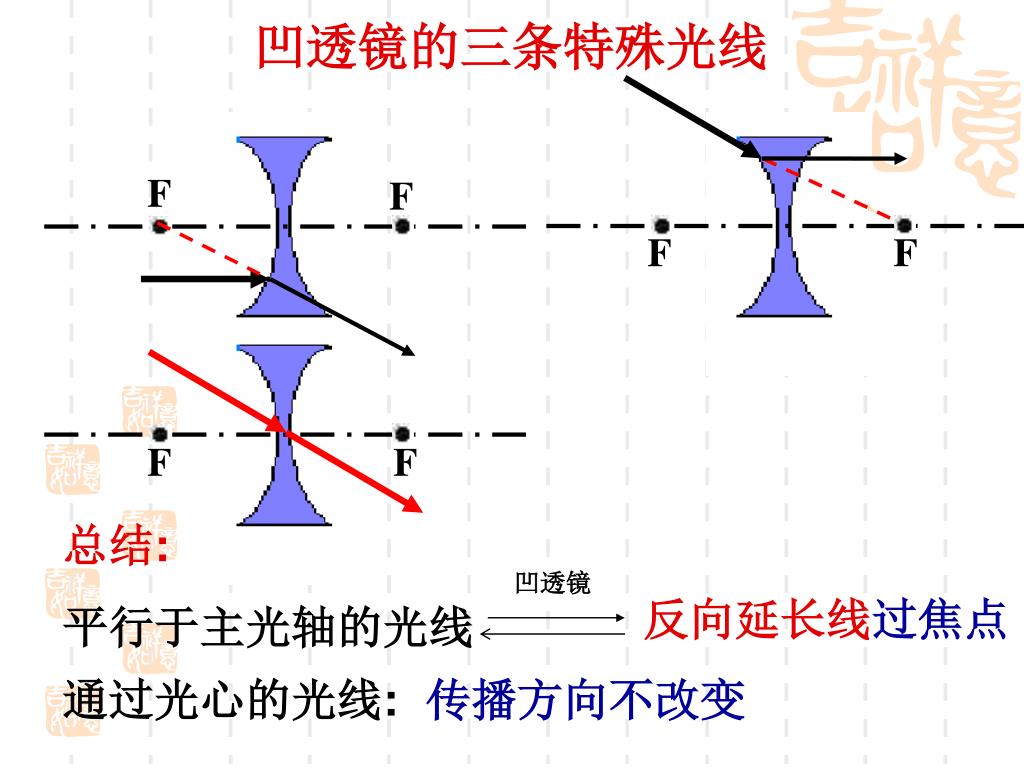

凹透镜的三条特殊光线

F

F

F

F

F

F

总结:

平行于主光轴的光线

反向延长线过焦点

通过光心的光线:

传播方向不改变


3850815

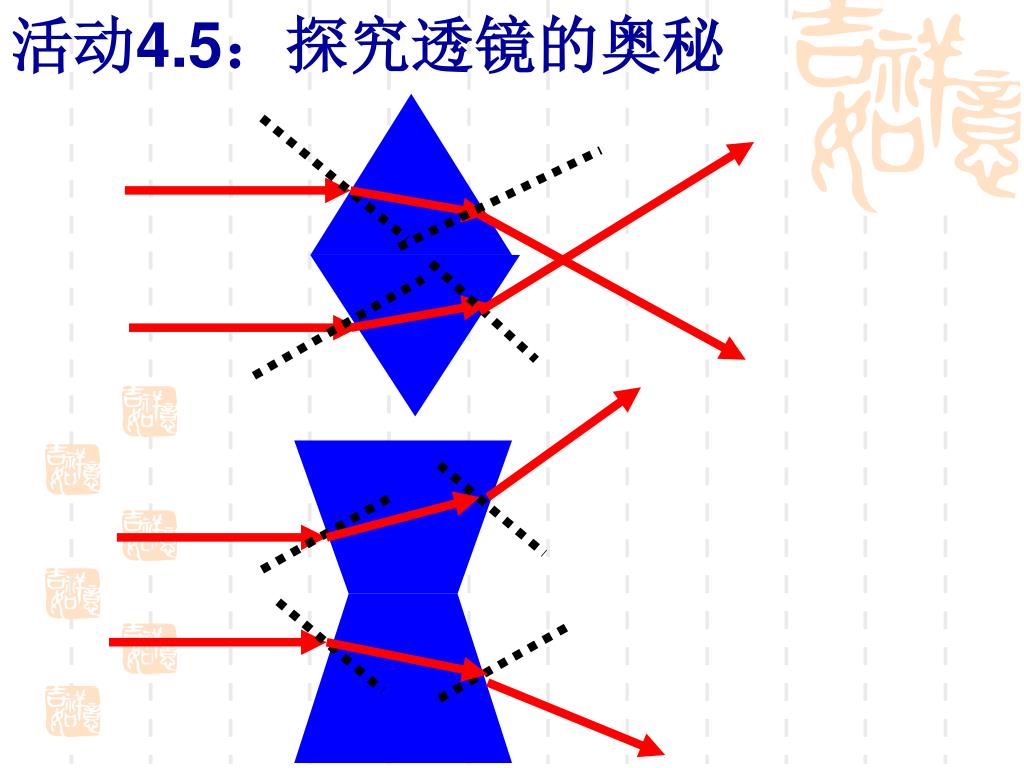

活动4.5:探究透镜的奥秘


3850815

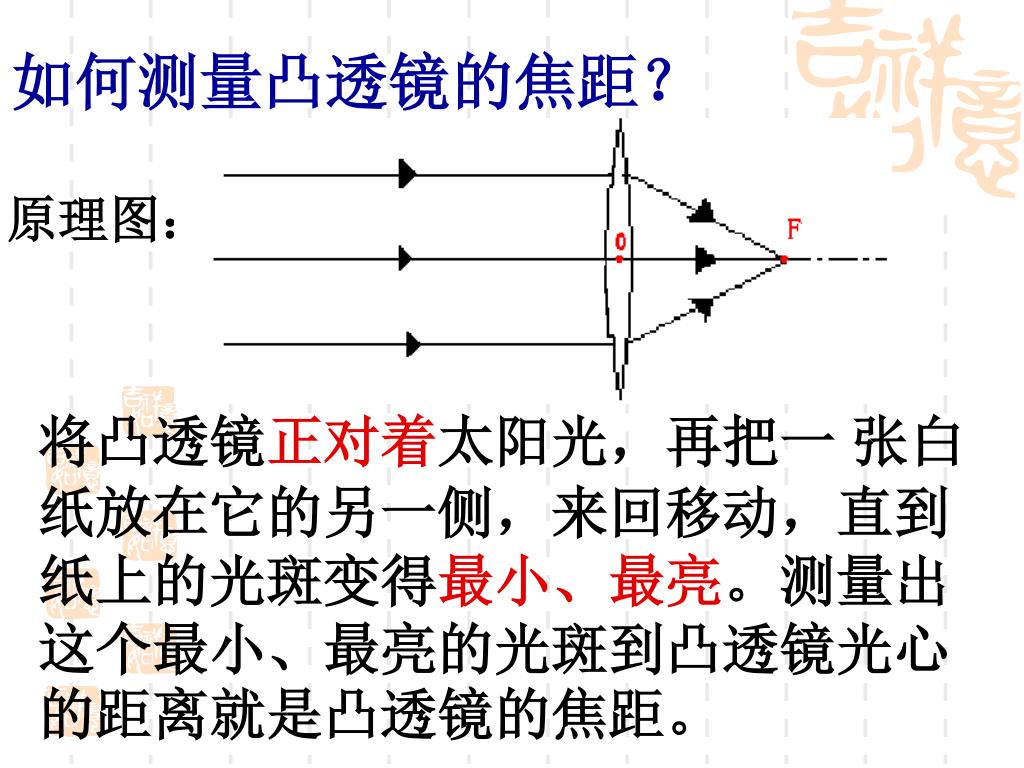

如何测量凸透镜的焦距?

原理图:

将凸透镜正对着太阳光,再把一 张白纸放在它的另一侧,来回移动,直到纸上的光斑变得最小、最亮。测量出这个最小、最亮的光斑到凸透镜光心的距离就是凸透镜的焦距。


3850815

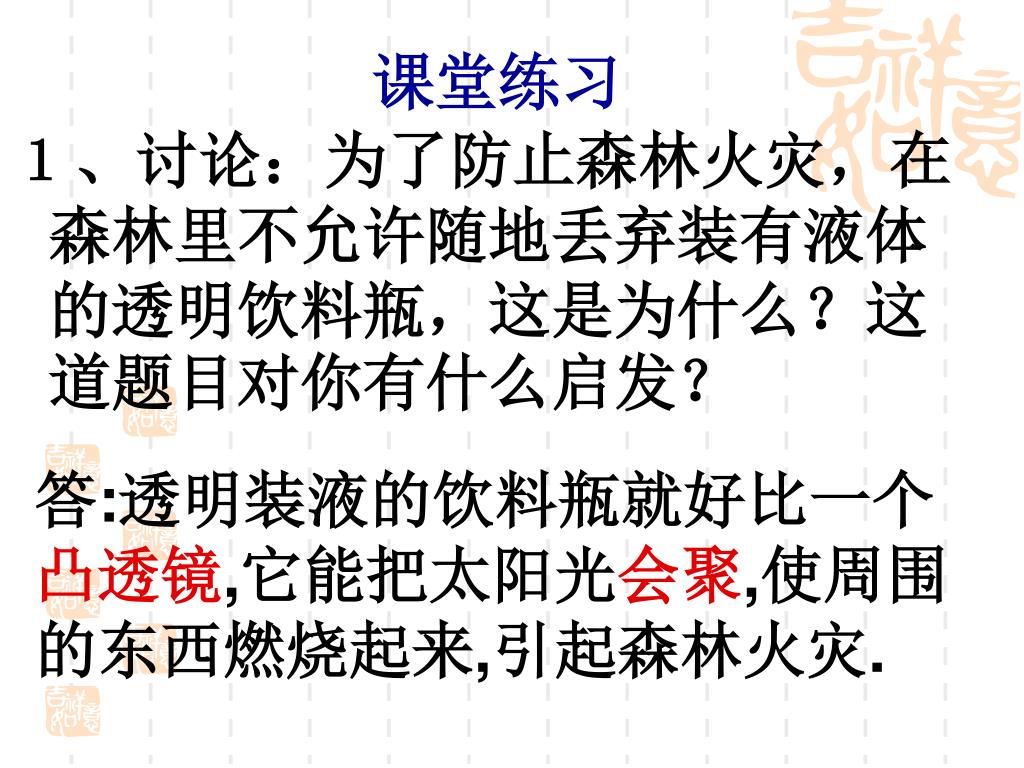

课堂练习

1、讨论:为了防止森林火灾,在森林里不允许随地丢弃装有液体的透明饮料瓶,这是为什么?这道题目对你有什么启发?

答:透明装液的饮料瓶就好比一个凸透镜,它能把太阳光会聚,使周围的东西燃烧起来,引起森林火灾.


3850815

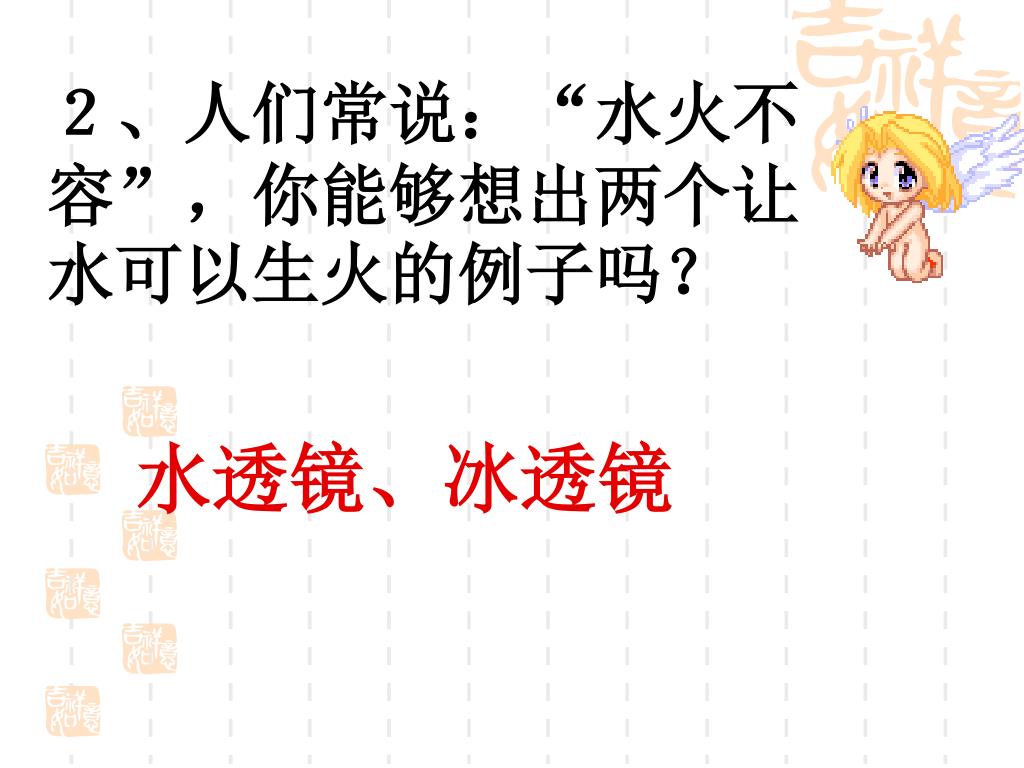

2、人们常说:“水火不容”,你能够想出两个让水可以生火的例子吗?

水透镜、冰透镜


3850815

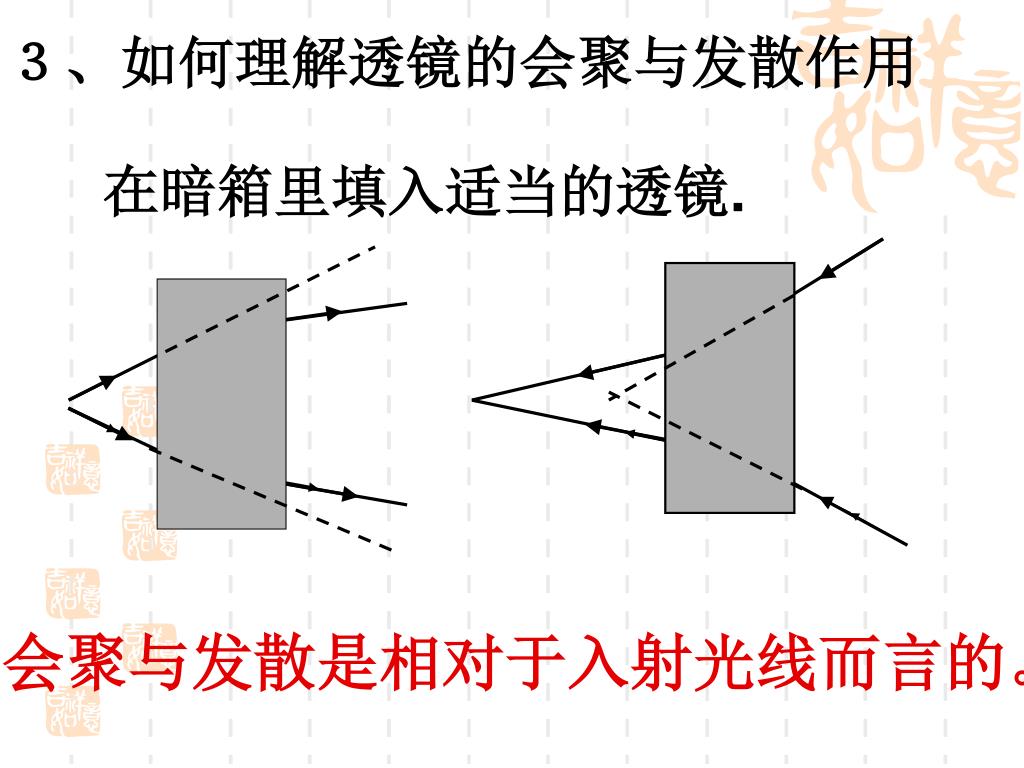

3、如何理解透镜的会聚与发散作用

在暗箱里填入适当的透镜.

会聚与发散是相对于入射光线而言的。


3850815

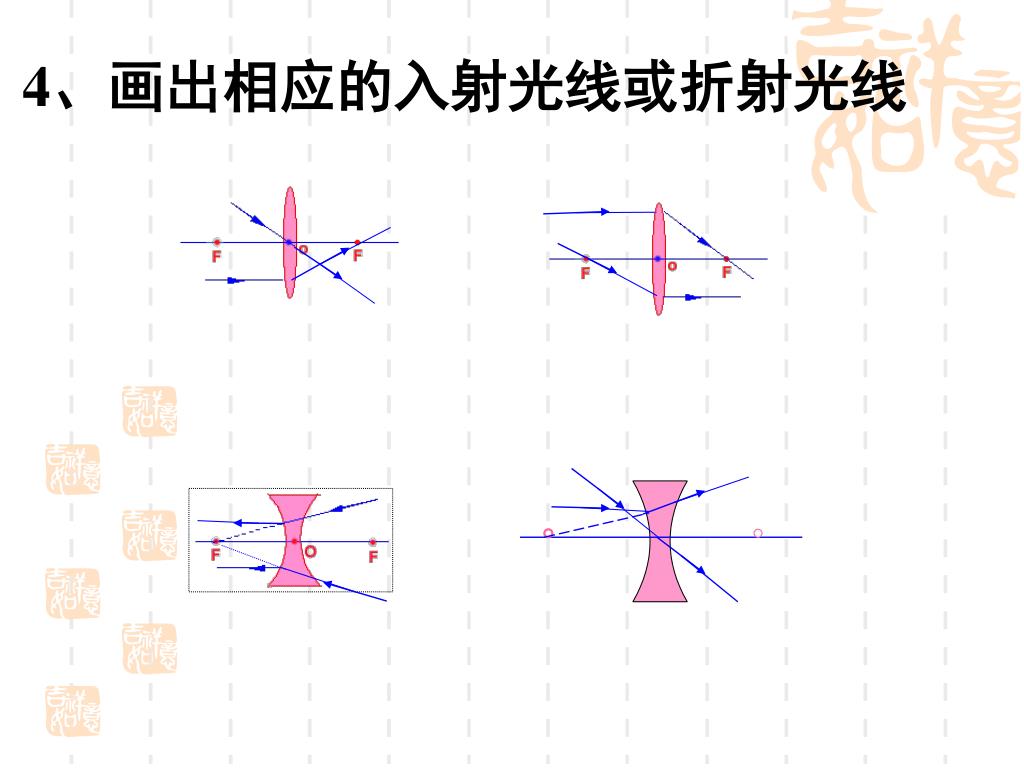

4、画出相应的入射光线或折射光线
