  1. 工 程 力 学 • (Engineering Mechanics) • 江西蓝天学院 • 机械工程系

  2. 第十六章 构件的动强度简介

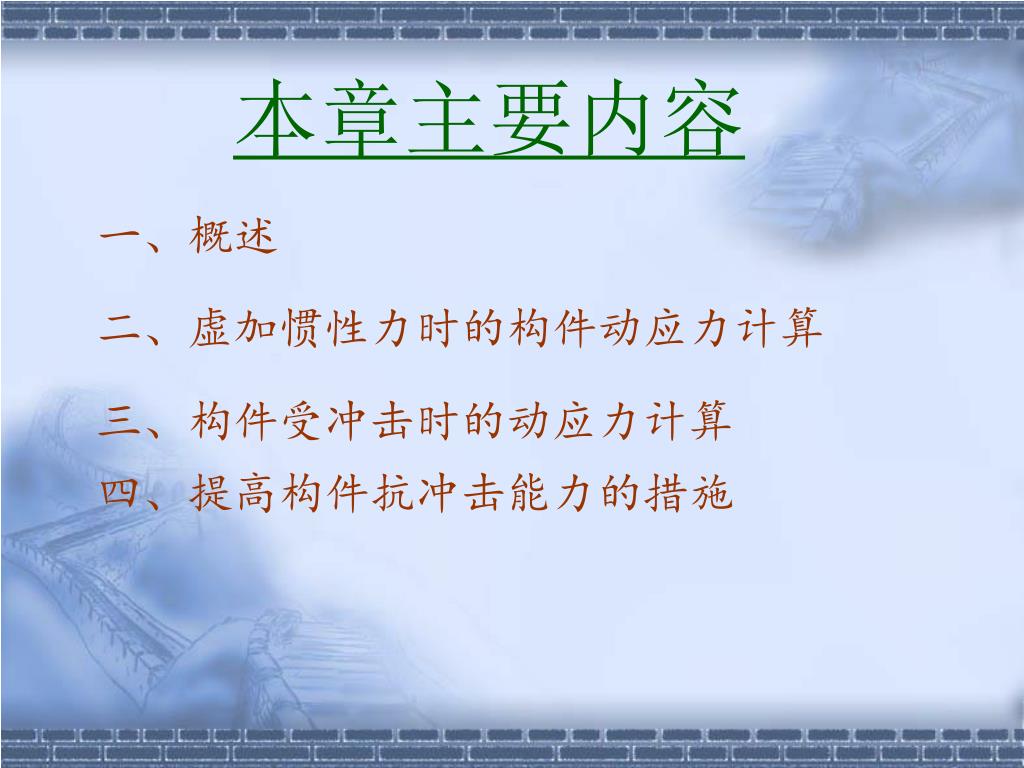

  3. 本章主要内容 一、概述 二、虚加惯性力时的构件动应力计算 三、构件受冲击时的动应力计算 四、提高构件抗冲击能力的措施

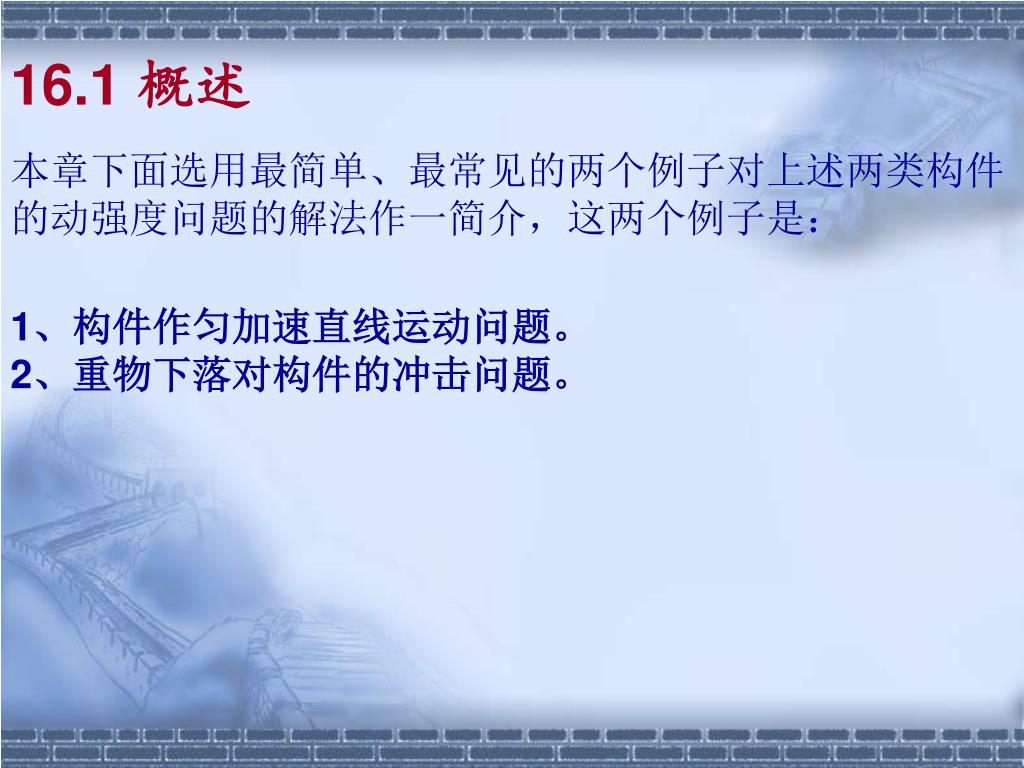

  4. 16.1 概述 本章下面选用最简单、最常见的两个例子对上述两类构件 的动强度问题的解法作一简介，这两个例子是： 1、构件作匀加速直线运动问题。 2、重物下落对构件的冲击问题。

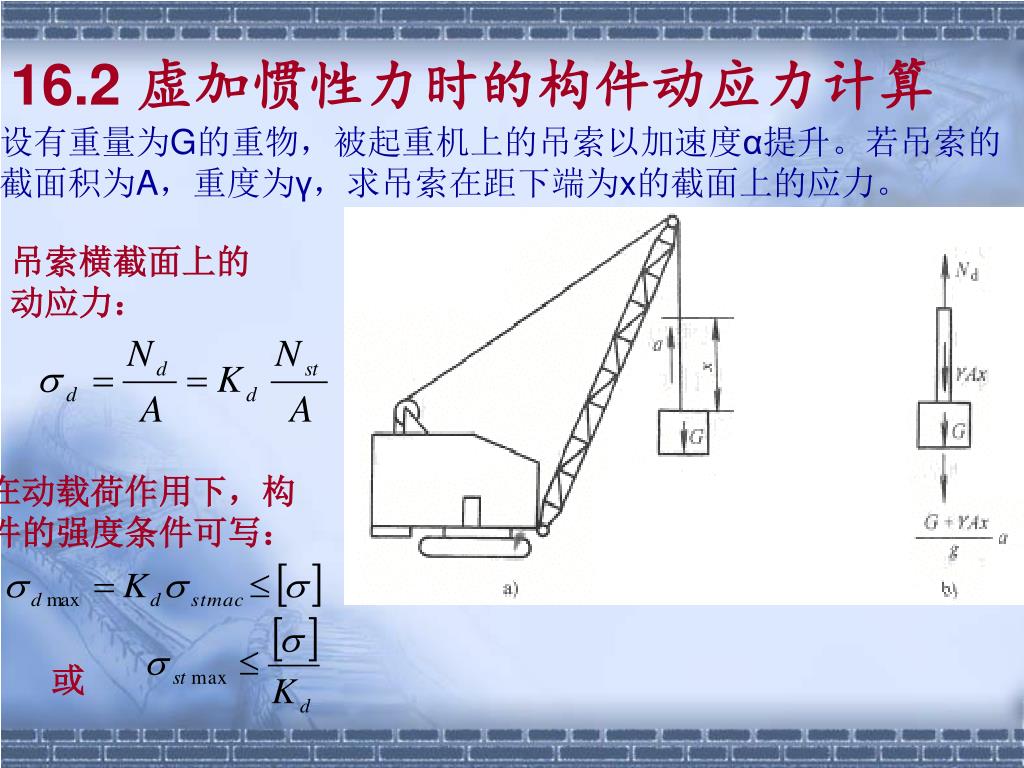

  5. 16.2 虚加惯性力时的构件动应力计算 设有重量为G的重物，被起重机上的吊索以加速度α提升。若吊索的截面积为A，重度为γ，求吊索在距下端为x的截面上的应力。 吊索横截面上的 动应力： 在动载荷作用下，构 件的强度条件可写： 或

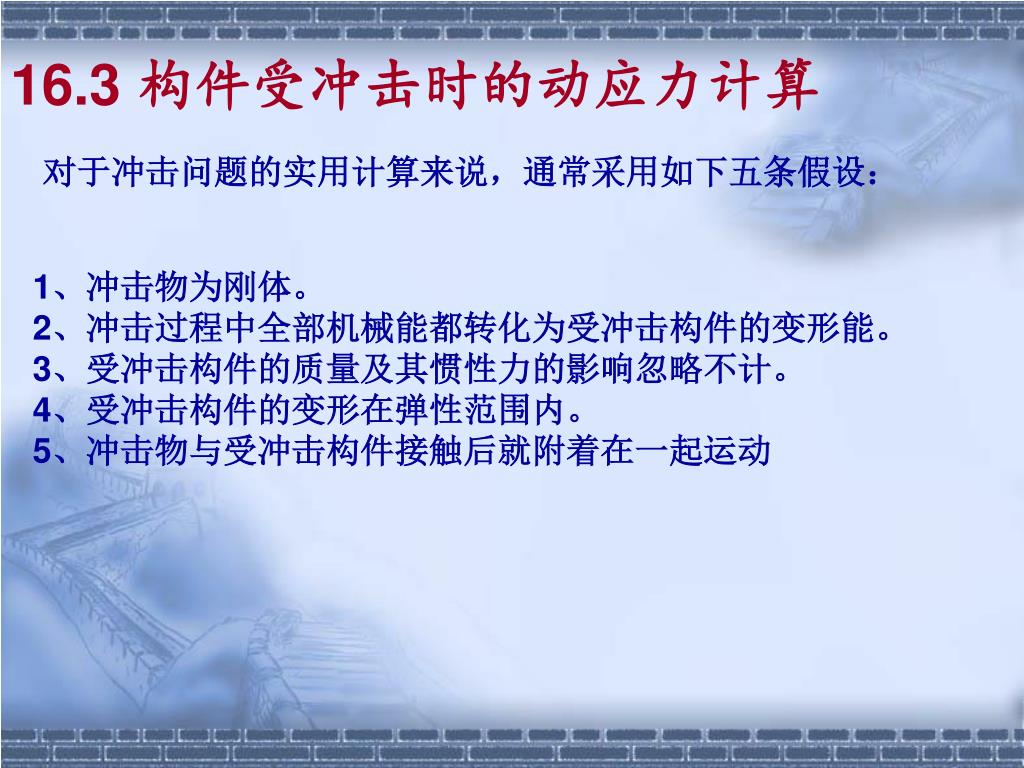

  6. 16.3 构件受冲击时的动应力计算 对于冲击问题的实用计算来说，通常采用如下五条假设： 1、冲击物为刚体。 2、冲击过程中全部机械能都转化为受冲击构件的变形能。 3、受冲击构件的质量及其惯性力的影响忽略不计。 4、受冲击构件的变形在弹性范围内。 5、冲击物与受冲击构件接触后就附着在一起运动

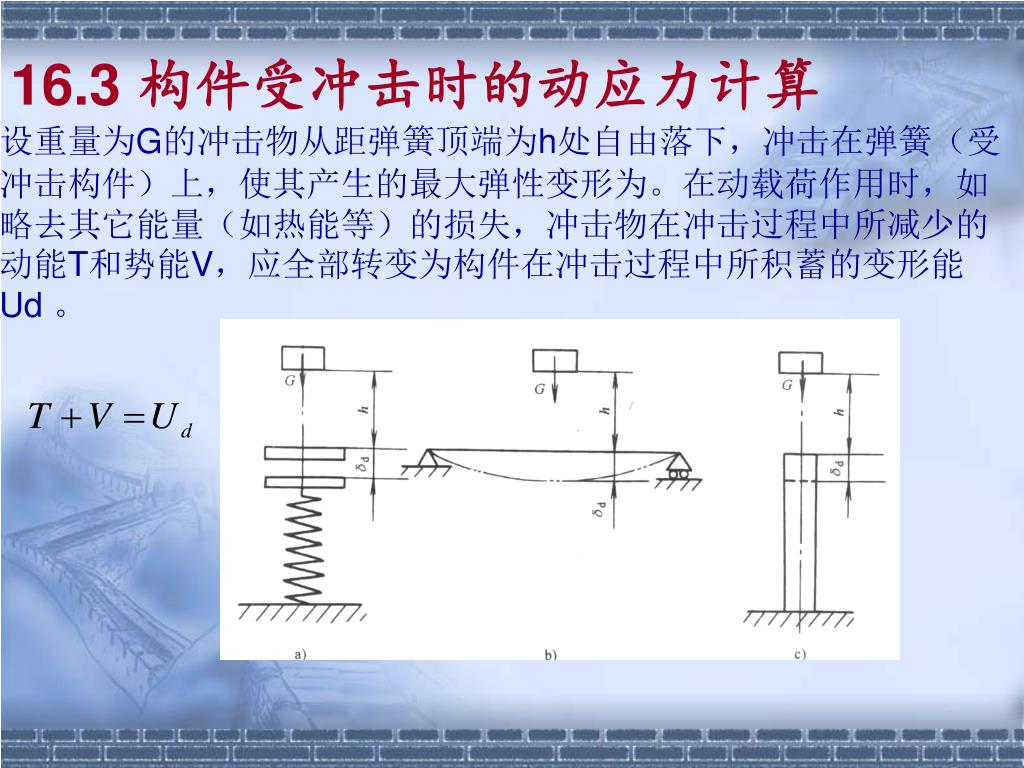

  7. 16.3 构件受冲击时的动应力计算 设重量为G的冲击物从距弹簧顶端为h处自由落下，冲击在弹簧（受冲击构件）上，使其产生的最大弹性变形为。在动载荷作用时，如略去其它能量（如热能等）的损失，冲击物在冲击过程中所减少的动能T和势能V，应全部转变为构件在冲击过程中所积蓄的变形能Ud。

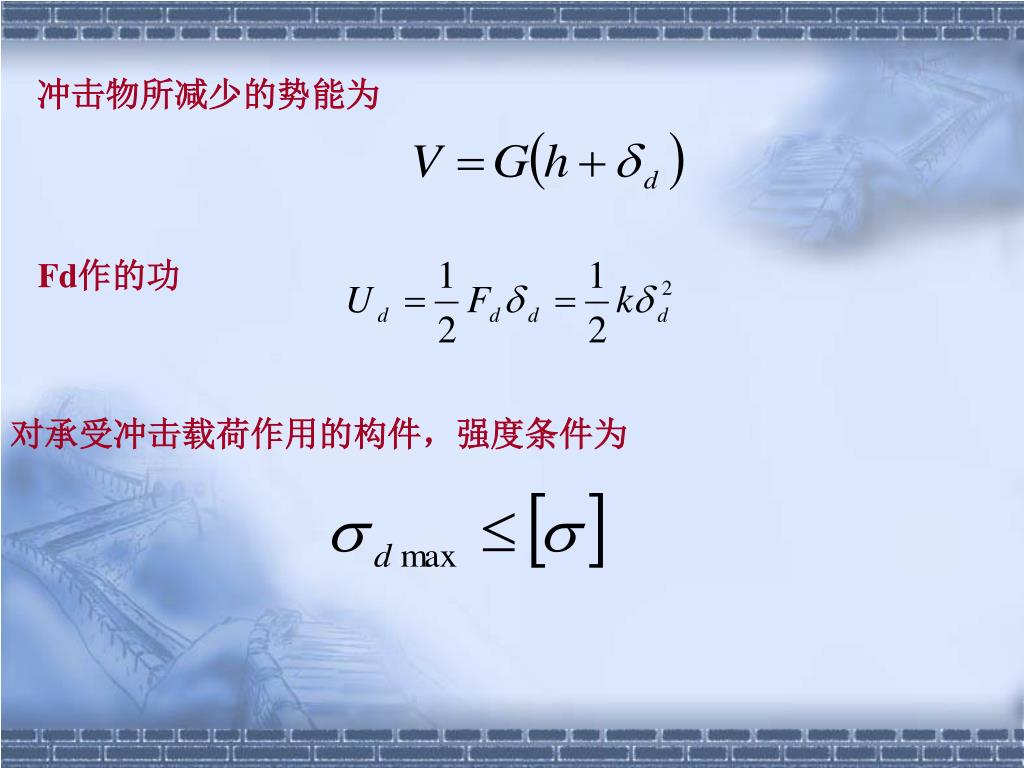

  8. 冲击物所减少的势能为 Fd作的功 对承受冲击载荷作用的构件，强度条件为

  9. 16.4 提高构件抗冲击能力的措施 构件受冲击载荷作用时，将产生相当大的冲击应力，所以应采取有效的措施来降低冲击应力，提高构件承受冲击载荷的能力。 1、增大静变形，但应尽可能避免增加静应力 2、我们还可以通过安装缓冲装置
